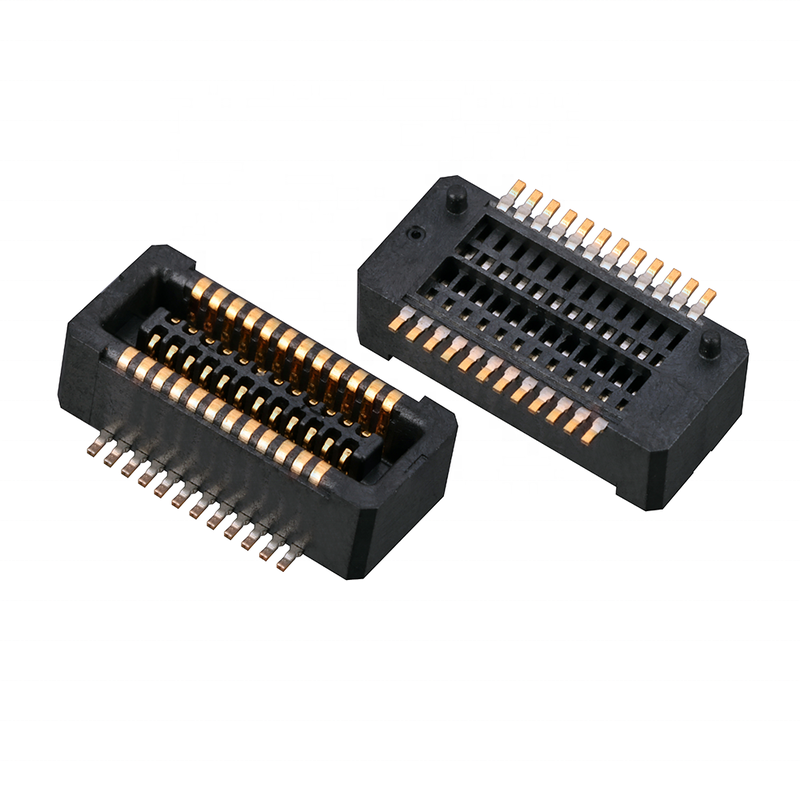

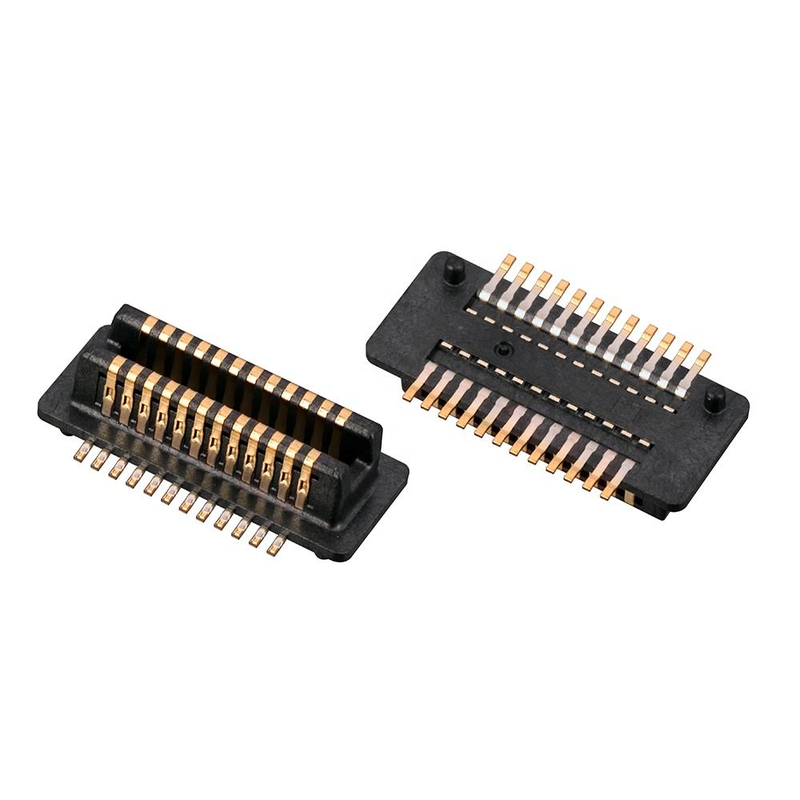

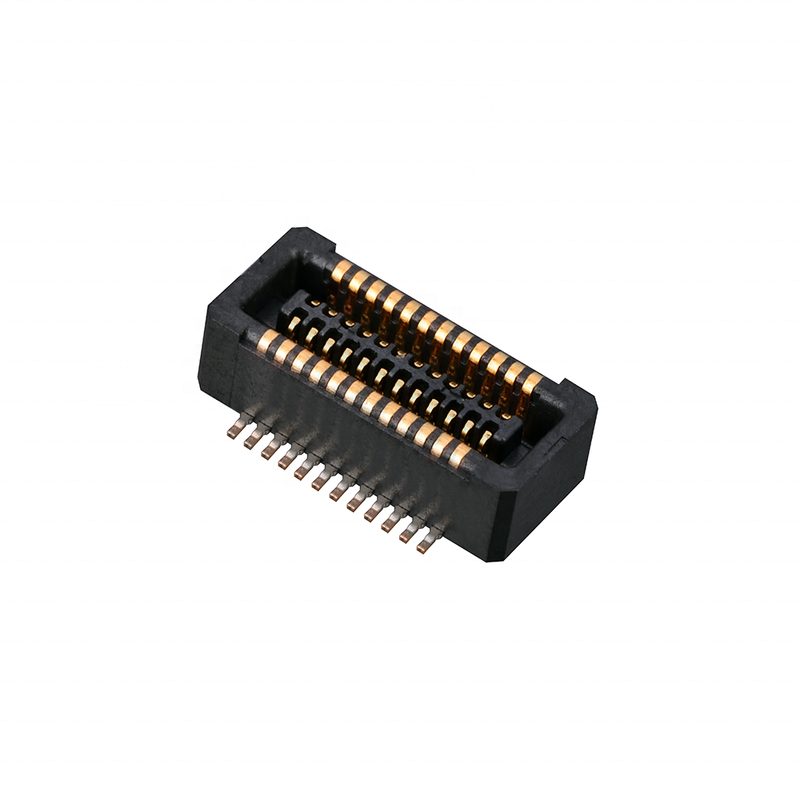

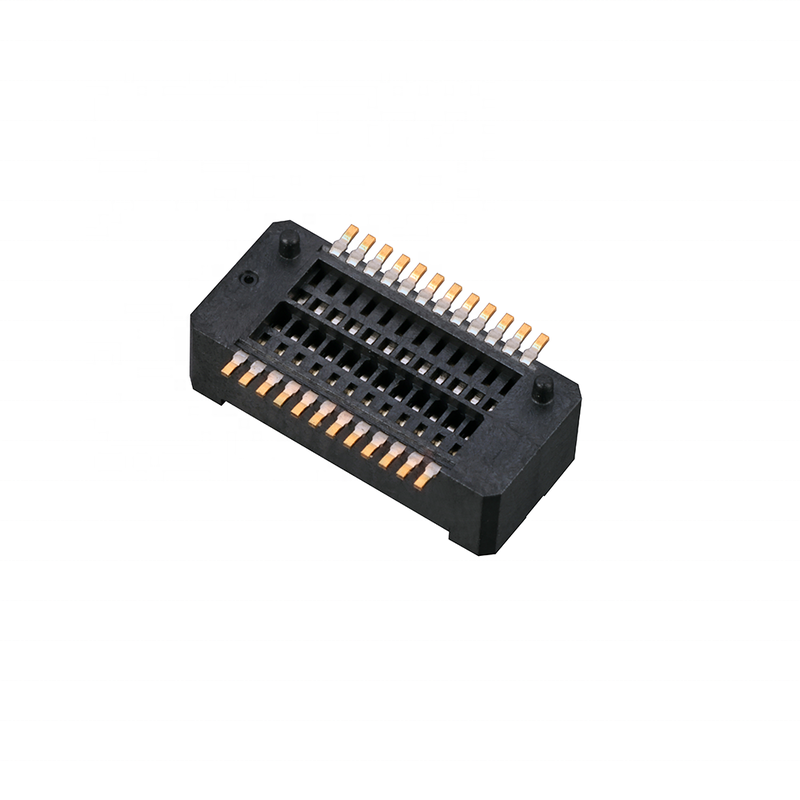

Fijne 0,4 mm 30-pins mannelijke BTB board-to-board connector
ingebouwde blindkoppeling & zelfuitlijning tolerantie, hoge snelheid signaalintegriteit, vaste gekoppelde stapelhoogte. Geoptimaliseerd voor IoT modules, smart home, TV, NB en GPS compacte gestapelde PCB ontwerpen. SMT reel verpakking voor automatische pick & place
Product Highlights
- Blindkoppeling / Zelfuitlijning & Anti-verkeerde invoer: Ingebouwde geleidingsrib structuur absorbeert montage-offset tolerantie, voorkomt pinbeschadiging tijdens handmatige/geautomatiseerde koppeling; anti-detent voorkomt omgekeerde invoer.
- Hoge snelheid transmissie prestaties: Geoptimaliseerde contactgeometrie voor stabiele hoge snelheid signaalintegriteit, ondersteunt hoogfrequente signalen voor IoT, NB en GPS modules.
- Gecontroleerde gekoppelde hoogte: Vaste stapelhoogte handhaaft consistente PCB-kloof, vereenvoudigt mechanisch behuizingsontwerp en trillingsbetrouwbaarheid validatie.
Productbeschrijving
| Categorie |
Artikel |
Parameter |
| Elektrische prestaties |
Pitch |
0,4 mm |
|
Aantal pinnen |
30-pins, Mannelijke Header |
|
Nominale stroom |
0,3A per contact |
|
Nominale spanning |
50V DC |
|
Max contactweerstand |
≤20 mΩ |
|
Min isolatieweerstand |
≥1000 MΩ |
|
Weerstandsspanning |
250V AC / 60s |
| Mechanische prestaties |
Koppelcycli |
≥500 keer |
|
Gekoppelde hoogte |
Vaste stapelhoogte |
|
Insteek- / Uittrekkracht |
Gebalanceerde kracht voor geautomatiseerde montage |
|
Tolerantie |
Zelfuitlijning offset tolerantie voor blindkoppeling |
| Materiaal & Plating |
Contactmateriaal |
Fosforbrons |
|
Contact Plating |
Selectieve gouden plating over nikkel barrière |
|
Behuizingsmateriaal |
PA9T, UL94 V-0 vlamvertragend |
| Omgeving & Soldeer Gids |
Bedrijfstemperatuur |
-40℃ ~ +85℃ |
|
Soldeertype |
SMT Reflow solderen |
|
Piek Reflow Temp |
260℃ max, verblijf ≤10s |
|
Conformiteit |
RoHS, REACH |
Kruisverwijzing / Alternatief
Drop-in alternatief voor mainstream 0,4 mm pitch 30-pins BTB mannelijke connectoren van Molex, JAE, HRS / Hirose, TE series. Dezelfde PCB footprint en koppelprofiel.
- Voordeel: Directe vervanging zonder PCB-layout herontwerp; kortere doorlooptijd en lagere kosten vergeleken met geïmporteerde onderdelen.
- Opmerking: Deel alstublieft uw beoogde OEM-onderdeelnummer voor exacte pinout/stapelhoogte verificatie vóór het definitief vastleggen van het ontwerp.
Productkenmerk
- Fijne 0,4 mm pitch, 30-pins mannelijke boardhouder voor compacte gestapelde PCB-layout
- Zelfuitlijning blindkoppeling gids, vermindert montage afkeurpercentage
- Dubbele contactstructuur voor stabiele contactweerstand onder trillingen
- SMT pad layout geoptimaliseerd voor pick & place nozzle
- Anti-stof behuizingsontwerp, geschikt voor IoT binnen- en lichte industriële omgeving
- Vaste gekoppelde hoogte, eenvoudige mechanische stapelberekening
Productvoordelen
- Montagevriendelijk: Zelfuitlijning tolerantie compenseert voor PCB stapel-misalignment, minder montagefouten.
- Signaal stabiel: Afgestemde contactstructuur behoudt hoge snelheid signaalkwaliteit voor NB/GPS/IoT radio modules.
- Productieklaar: Reel tape verpakking, direct compatibel met SMT automatische lijnen.
- Kosten & doorlooptijd voordeel: Binnenlandse productie, geen lange overzeese doorlooptijd.
- Ontwerpondersteuning: Datasheet, 2D tekening, 3D STEP beschikbaar voor uw hardwareteam.
Toepassing
- IoT draadloze modules
- Smart home controller & sensor boards
- TV display sub-board interconnectie
- NB-IoT / Mobiele communicatie modules
- GPS positioneringsmodules
- Compacte consumenten & draagbare ingebedde gestapelde PCB's
Verpakking
Tape & Reel (Reel). Standaard reel verpakking, compatibel met SMT automatische pick-and-place machine, direct te gebruiken op uw productielijn.
Doorlooptijd
- Samples: 3 werkdagen
- Bulkorder: 1-3 weken
- MOQ: Bespreekbaar
- Gratis samples beschikbaar; snelle sample release ondersteuning
Fabriekscertificering & Maatwerk Service
Certificeringen: ISO9001, ISO14001, RoHS, REACH
- MOQ: Flexibele MOQ voor standaard artikelen
- Samplebeleid: Ondersteuning voor gratis samples / snelle sample release voor uw engineering test
- Maatwerk: Aangepaste gekoppelde hoogte, plating dikte, PIN, behuizingskleur en markering beschikbaar. ODM & OEM acceptabel.
Gids voor ingenieurskeuze
- Bevestig gekoppelde stapelhoogte, aantal pinnen en mannelijk/vrouwelijk koppelpaar vóór footprint lock.
- Verifieer signaalbandbreedte vereiste voor hoge snelheid NB/GPS paden.
- Controleer PCB dikte, behuizingsruimte en trillingstest vereiste.
- Vraag gratis samples aan voor prototype montage, koppeltest en signaalintegriteit validatie.
- Neem contact op met onze hardware engineer voor 3D-bestand, datasheet en kruisverwijzingsonderdeel controle.
FAQ
V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken?A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis samples voor testen. Maar u moet de verzendkosten betalen.
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd.
V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is deur-tot-deur service. Voor grote pakketten kunnen we ze per lucht of per zee verzenden. We gebruiken standaard exportkartons. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt geld in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volgt strikt ISO9001; IQC, OQC, IPQC en QA nemen 10% van onze kwaliteitsafdeling in beslag. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven.
V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Over aangepaste verpakkingen is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. Het is alleen nodig om aan te geven dat dit extra kosten met zich meebrengt.
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
