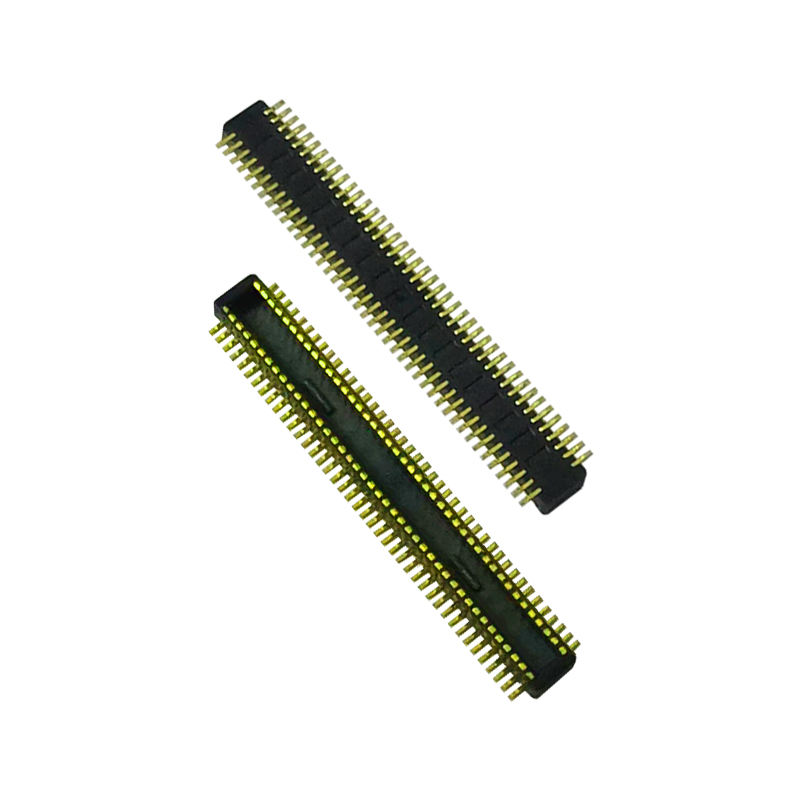

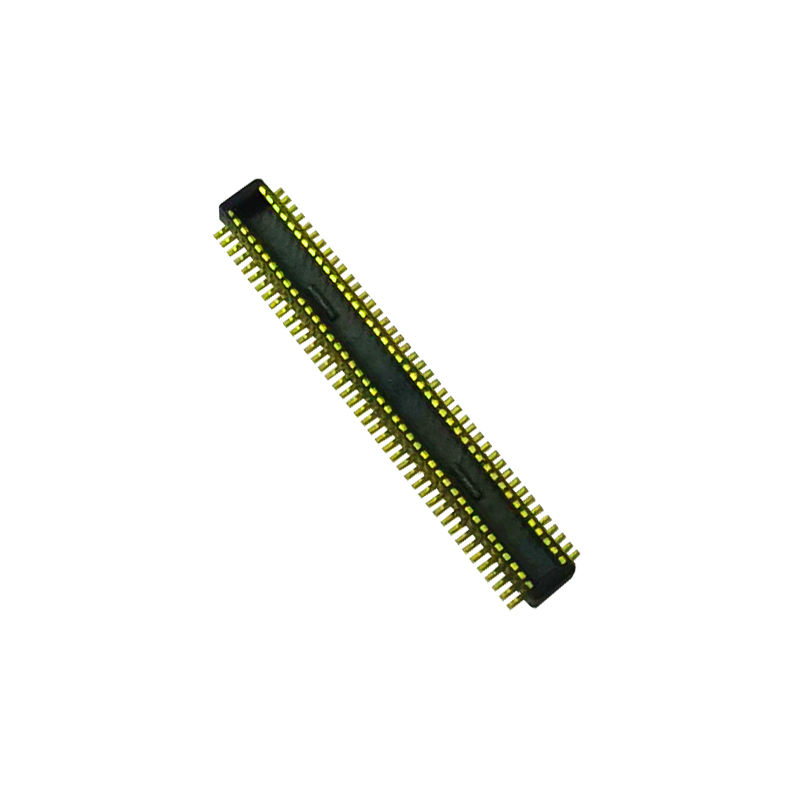

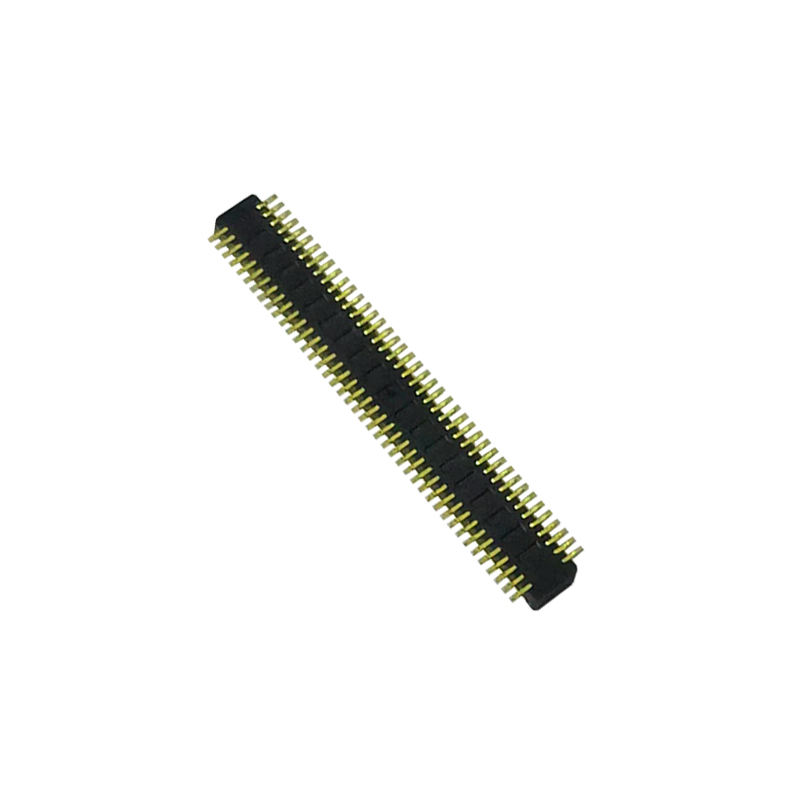

0.4mm Pitch 80P BTB Manstoel Compatibel met DF40TC-80DP-0.4 Board to Board & Mezzanine Connectors
Hoogtepunten
✅ Blind mating & self-alignment: ingebouwde geleiderribben voor een tolerantie van 0,33 mm voor verkeerd uitlijning, waardoor pinbeschadiging tijdens handmatig/geautomatiseerd mating wordt voorkomen; anti-reverse keying om verkeerde invoeging te voorkomen
✅ High-Speed Performance: Ondersteunt tot 20Gbps signaal, compatibel met PCIe 4.0, USB4 Gen2, MIPI hogesnelheidsdifferentieelparen
✅ Gecontroleerde gematteerde hoogte: stabiele stapelhoogte voor een dubbele PCB-afstandsontwerp; compacte 0,4 mm-pitch voor een PCB-opstelling met een hoge dichtheid
✅ SMT Tape & Reel: Direct compatibel met pick-and-place machines, hoge assemblageopbrengst voor massaproductie
Productbeschrijving
| Categorie |
Artikel 1 |
Parameter |
| Elektrische apparatuur |
Nominale stroom |
0.3A per pin |
|
Nominale spanning |
30 V wisselstroom/stroomstroom |
|
Maximale contactweerstand |
≤ 90 mΩ |
|
Min Isolatieweerstand |
≥ 50 MΩ |
| Mechanische apparatuur |
Pitch |
0.4 mm |
|
Positie |
80P Man |
|
Paringscycli |
30 keer |
|
Zelf-afstemmingsbereik |
± 0,33 mm |
| Materiaal en bekleding |
Huizen |
LCP, UL94V-0 Zwart |
|
Contactmateriaal |
Fosforbrons |
|
Contactplating |
Selectieve goudplatering op het paringsgebied, nikkelbarrière om het lossen van de soldeer te voorkomen |
| Milieu |
Werktemperatuur |
-35 °C ~ +85 °C |
|
Bergingstemperatuur |
-10°C ~ +60°C |
|
Naleving |
RoHS, REACH |
| Leidraad voor solderen |
Terugstroomprofiel |
Volgt de standaard SMT-reflowcurve |
|
Handoplossen |
350°C, binnen 3 seconden |
Kruisverwijzingen / Alternatief
De onderstaande gegevens zijn van toepassing op de in bijlage I bij Verordening (EG) nr. 882/2004 bedoelde voertuigen:Hirose DF40TC-80DP-0.4. Dezelfde voetafdruk, paringsprofiel en elektrische prestaties. Direct pin-to-pin en PCB-voetafdruk compatibel; geen PCB-herontwerp vereist voor vervanging. Alternatieve kruiscontrole:vergelijkbare prestaties voor stapelhoogte en snelheid met Amphenol, Molex 0,4 mm high-density BTB serie.
Productkenmerken
- Anti-dummy & zelfgeleide structuur, verdraagt verzameling verschuiving, vermindert het risico van defecte paring
- Ontwerp van de soldeerbarrière, vermijd goudverontreiniging tijdens het terugvloeiend solderen
- Versterkte schokbesten, verbeteren mechanische robuustheid onder trillingen
- Compacte vormfactor met een hoge dichtheid, bespaart PCB-ruimte voor slanke apparaten
- Duidelijke tactiele klikfeedback bij volledig gekoppeld om onvolledige paring te detecteren
Voordelen van het product
- Ingenieursvriendelijke vervangingDezelfde afdruk als Hirose DF40TC-80DP-0.4, snelle ontwerpwisseling zonder lay-outwijziging
- Stabiele signaalintegrititeit bij hoge snelheid, laag crosstalk voor hoge snelheidssinterface
- Strikte coplanariteitscontrole, vermindert SMT grafsteen & open soldeerrisico
- De binnenlandse producenten hebben een voordeel ten opzichte van de geïmporteerde merken in de doorlooptijd en een stabiele toeleveringsketen.
- Volledige interne QC: 100% visuele en elektrische inspectie vóór verzending
Toepassing
draagbare apparaten,
een ingebouwde moederbord,
industriële sensoren,
handheld terminals,
beeldschermmodules,
AI edge computing hardware,
draagbare medische apparatuur,
camera's en MIPI-videotransmissie-modules.
Verpakking
Standaard rollenverpakking, compatibel met SMT automatische pick-and-place machine, rechtstreeks op uw productielijn.
Levertyd
- Monsters: 3 werkdagen
- Bulk bestelling: 1 tot 3 weken
- MOQ: Onderhandelbaar
- Gratis monsters beschikbaar; ondersteuning voor snelle monsterneming
Fabriekscertificering en service op maat
Certificeringen: ISO9001, RoHS, REACH-conform.
- Monstersbeleid: gratis monsters beschikbaar; snelle vrijgave van monsters
- MOQ: lage MOQ voor standaardonderdelen; op aanvraag beschikbaar op maat
- Aanpassing: aangepaste PIN, stapelhoogte, platingdikte, afschermingsopties voor speciale projectvereisten
- Volledige technische ondersteuning: gegevensblad, 2D/3D-tekening, PCB-afdruk, testrapport op aanvraag
Aanwijzingen voor de selectie van ingenieurs
- Bevestig eerst de paring hoogte tussen uw twee PCB's; overeenkomen met de gemonteerde hoogte spec
- Bevestiging van de vereiste hoge snelheid: 20 Gbps ondersteuning voor PCIe4 / USB4 / MIPI
- Verpakking van de spoel bevestigd indien SMT-geautomatiseerde montage wordt gebruikt
- Voor trillingsrijke omgevingen, valideren paringsbehoud & schokribbenstructuur
- Stuur uw PCB-afdruk tekening voor pre-mating verificatie voor massa bestelling
Veelgestelde vragen
K: Hebt u een catalogus? Kunt u mij de catalogus sturen om al uw producten te controleren?
A: Ja, u kunt ons online contacteren of een e-mail sturen om de catalogus te krijgen.
Ik kan het product niet vinden in uw catalogus.Kun je dit product voor me maken?
A: Onze catalogus toont de meeste producten, maar niet alle. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren.Voor uw referentieEen gewone mal maken duurt ongeveer 35-45 dagen.
K: Kun je een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor het testen.
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzend ik mijn bestelling?
A: Voor kleine pakketten, stuur ze per express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Door-to-Door service. Voor grote pakketten, kunnen we ze verzenden per lucht of zee. We gebruiken standaard export kartonnen.Wij zijn verantwoordelijk voor eventuele schade aan het product tijdens de levering..
6. V: Welke vorm van betaling accepteren jullie? Kan ik in RMB betalen?
A: We accepteren T/T ((Wire transfer), Western Union en PayPal. Wees er alsjeblieft zeker van dat we hetzelfde bedrag als de factuur kunnen ontvangen. En je kunt geld betalen in RMB. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf
A: We volgen ISO9001 strikt; IQC, OQC, IPQC en QA bezetten 10% van onze kwaliteitsafdeling. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig.
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel items hebben, is het onmogelijk om alle prijzen op een lijst te zetten.en de prijzen veranderen altijd vanwege de materiële kosten en de hoeveelheidEn u kunt ons een lijst geven van alle items die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie en prijslijst geven
Q: Kun je producten en verpakkingen op maat maken?
A: Ja. We hebben veel op maat gemaakte
Voor de verpakking op maat is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten.Ik moet er alleen op wijzen dat het extra kosten zal veroorzaken..
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 enz.
