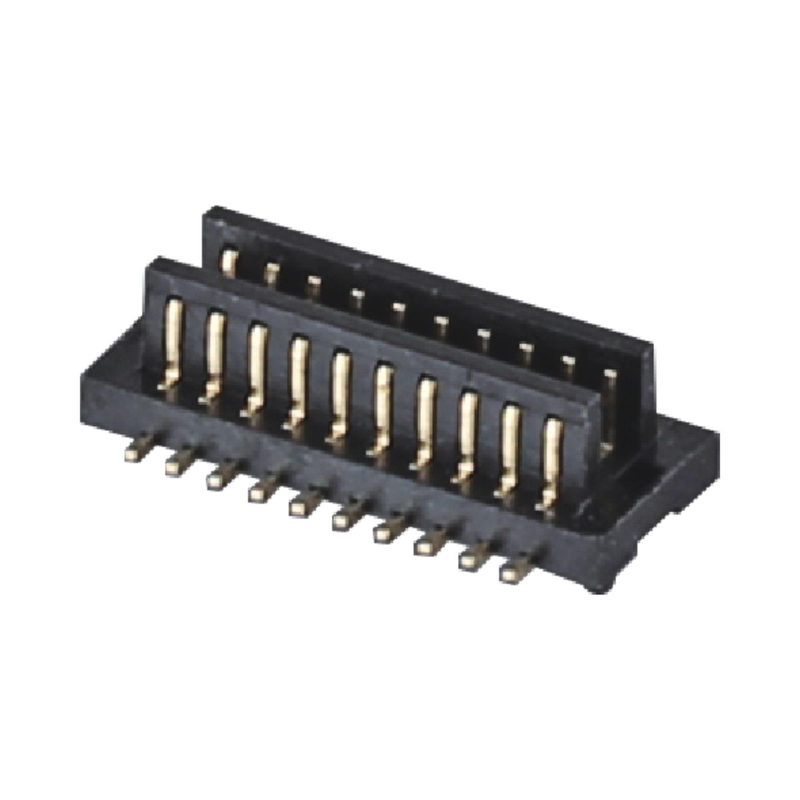

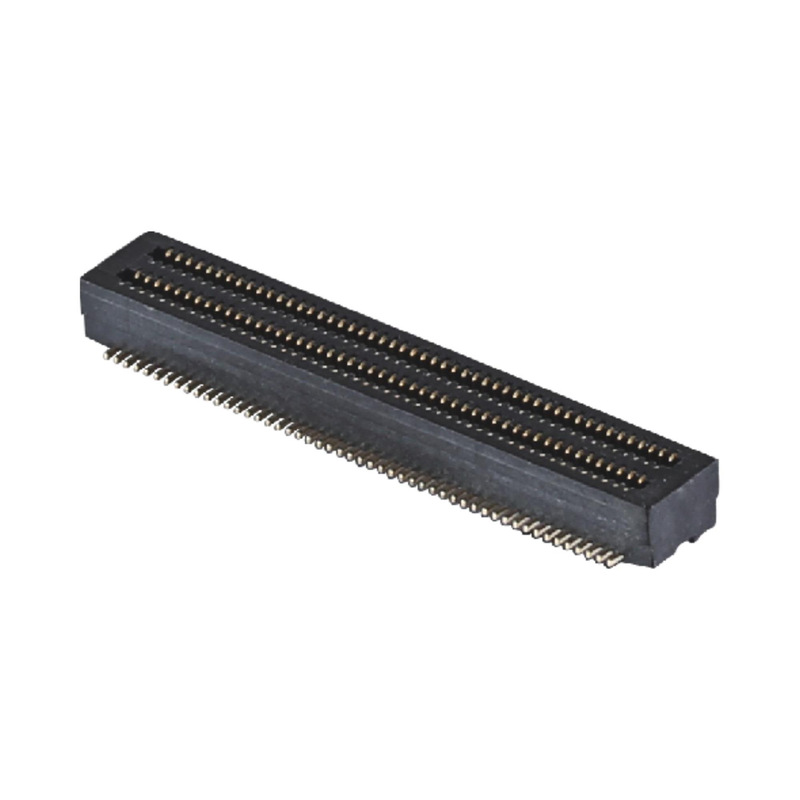

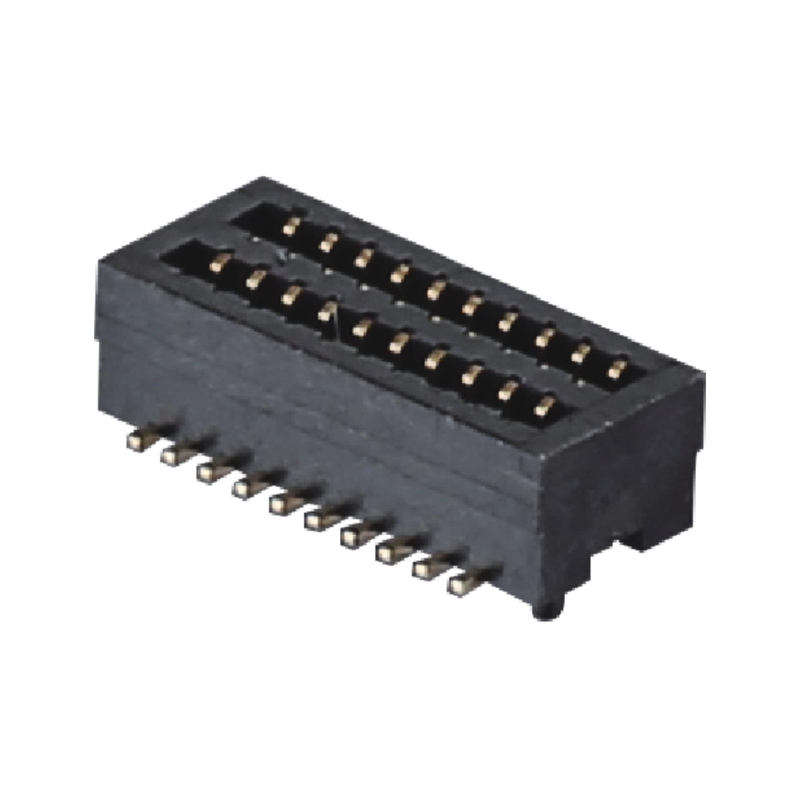

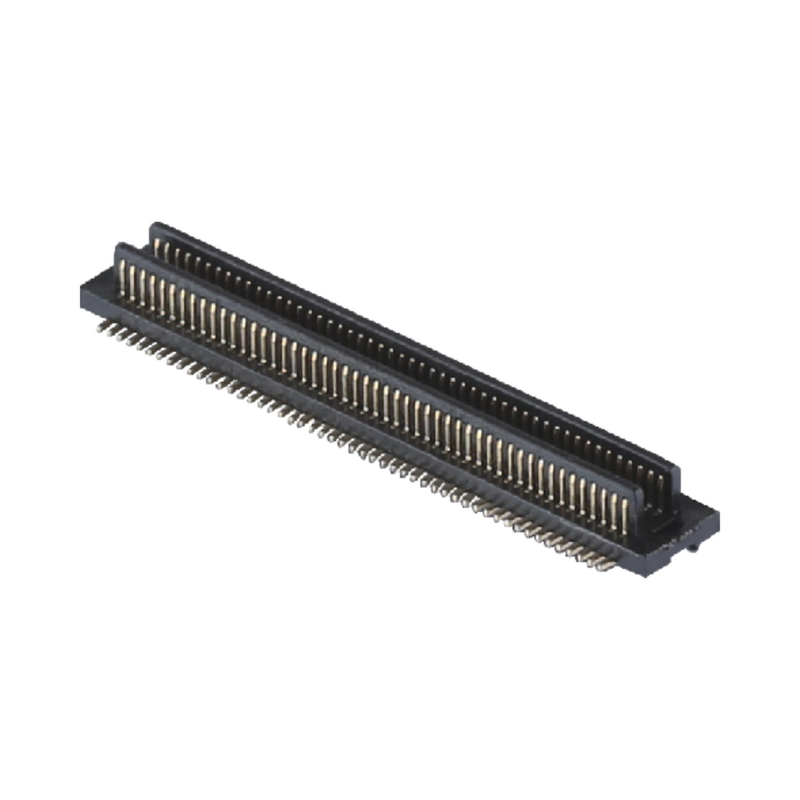

0.8mm Pitch BTB Connector 40 100 Pin High Transmission Speed Man Vrouwelijk Connector
Hoogtepunten
✅ Blind Mating & Self Alignment Anti-Misinsertion Design: ingebouwde leidende structuur met X/Y-as tolerantie absorptie, vermindert het risico op paringschade tijdens handmatige en geautomatiseerde assemblage,verhindert omgekeerde plaatsing.
✅ High-Speed Signal Integrity: Geoptimaliseerd terminalimpedantieontwerp, stabiele hogesnelheidsoverdracht voor hoogfrequente signaalpaden.
✅ Beheersbare matinghoogte: Meerdere gestapelde matinghoogteopties om aan uw PCB-gapvereiste te voldoen; compacte 0,8 mm toonhoogte bespaart PCB-opmaakruimte.
✅ SMT Reel Packaging: Klaar voor automatische pick & place, compatibel met standaard SMT assemblagelijnen.
Productbeschrijving
| Categorie |
Artikel 1 |
Specificatie |
| Elektrische prestaties |
Pitch |
0.8 mm |
|
Pin-telling |
10 / 20 / 40 / 100 Pin |
|
Nominale stroom |
1.0 A per pin |
|
Nominale spanning |
60 V gelijkstroom |
|
Contactweerstand |
≤ 30 mΩ |
|
Isolatieweerstand |
≥ 500 MΩ @500V gelijkstroom |
|
Dielektrische weerstandsspanning |
500 V wisselstroom, geen storing gedurende 1 minuut |
| Mechanische prestaties |
Paringscycli |
Min 50 cycli |
|
Koppeling / ontkoppeling kracht |
Lage invoegkracht, stabiele vasthoudkracht |
|
Tolerantie voor zelfopstelling |
Tolerantie voor X/Y-richtingsverschuiving bij blinde paring |
| Materiaal en bekleding |
Huizen |
Hoogtemperatuur LCP, UL94 V-0 |
|
Contactmateriaal |
Fosfor Bronzen koperlegering |
|
Bescherming van het contactgebied |
Goudplatering (op maat gemaakte gouddikte beschikbaar) |
|
Soldeerstaartplatering |
Mat Tin over Nickel barrière |
| Milieu |
Werktemperatuur |
-40 °C ~ +85 °C |
|
Naleving |
RoHS, REACH |
| Leidraad voor solderen |
Terugstroomprofiel |
Loodvrije SMT-terugstroom, piektemperatuur ≤ 260°C, verblijfstijd 30~60 s |
Kruisverwijzingen / Alternatief
Deze 0,8 mm BTB-serie is compatibel met de voetafdruk en elektrisch uitwisselbaar met de reguliere internationale BTB-productlijnen, een directe drop-in vervanging voor:
- Molex SlimStack 0,8 mm BTB-serie
- Hirose ER8 / BM-serie
- JAE DX07-serie
- Samtec-connectoren voor mezzanine met hoge dichtheid
Opmerking: controleer de 3D-tekening en de materingshöhe vóór de formele PCB-indeling; gratis monsters zijn beschikbaar voor validatie.
Productkenmerken
- Gepolariseerde anti-dumbbell & blind mating zelf-uitlijningsstructuur, vermijdt pin buigend tijdens misaligning.
- Geschikte terminalgeometrie voor een consistente impedantie, handhaaft de signaalintegrititeit van hoge snelheid.
- Meerdere matched hoogte selecties, flexibele PCB stapel gap ontwerp.
- Dual-row SMT-oppervlakbevestiging man/vrouw paar, 10~100 pin opties.
- Hoogtemperatuur LCP-isolator, stabiele prestaties onder reflow en thermische cyclus.
- Verguld contactgebied voor lage contactweerstand en anti-oxidatie.
Voordelen van het product
🔹Ingenieursvriendelijk alternatief: Pin-to-pin compatibel met geïmporteerde merken, verkort de levertijd voor het verkrijgen van BOM's en verlaagt de kosten van de onderdelen.
🔹Robuuste paringstoestand: De zelfopstelbare structuur absorbeert de verplaatsing van de montage en verlaagt het gebrek van de montage bij massaproductie.
🔹Stabiele prestaties bij hoge snelheden: Geoptimaliseerde crosstalkcontrole voor signaaloverdracht met hoge frequentie.
🔹Flexible aanpassing: Stel de hoogte, de dikte van het goud en het aantal pinnen aan, afhankelijk van uw projectvereisten.
🔹Verpakking met volledige spoel: Direct op SMT automatische assemblagelijn, geen herverpakking nodig.
Toepassing
- industriële ingebouwde bedieningsplaten
- Medische compacte elektronische modules
- IoT-gateway en slimme sensorhardware
- Draagbare handtoestellen
- PCB-submodules voor beeldschermen en camera's
- Elektronica-assemblages voor niet-veiligheidsdoeleinden voor automobiel
- Telecommunicatie- en highspeed-gegevenstransmissie-modules
Verpakking
Standaard rollenverpakking, compatibel met SMT automatische pick-and-place machine, rechtstreeks op uw productielijn.
Levertyd
- Monsters: 3 werkdagen
- Bulk bestelling: 1 tot 3 weken
- MOQ: Onderhandelbaar
- Gratis monsters beschikbaar; ondersteuning voor snelle monsterneming
Fabriekscertificering en service op maat
Certificeringen: ISO9001, ISO14001, RoHS, REACH
- MOQ: Flexibel MOQ voor standaardartikelen
- MonstersbeleidOndersteuning van gratis monsters / snelle vrijgave van monsters voor uw technische test
- Aanpassing: aangepaste matte hoogte, platingdikte, PIN, behuizingskleur en markering beschikbaar.
Aanwijzingen voor de selectie van ingenieurs
- Bevestig eerst het aantal pinnen (10/20/40/100 pin) en de vereiste gekoppelde hoogte.
- Controleer de bedrijfstemperatuur en de signaal snelheidsvereisten om de specificaties van de bekleding te bevestigen.
- Download 3D & datasheet voor PCB-voetafdrukverificatie voordat de lay-out wordt gesloten.
- Bestel gratis monsters voor elektrische test, koppeling validering, en SMT assemblage proef.
- Neem contact op met ons ingenieursteam als u een cross-brand vervanging consultatie of speciale wijziging nodig.
Veelgestelde vragen
K: Hebt u een catalogus? Kunt u mij de catalogus sturen om al uw producten te controleren?
A: Ja, u kunt ons online contacteren of een e-mail sturen om de catalogus te krijgen.
Ik kan het product niet vinden in uw catalogus.Kun je dit product voor me maken?
A: Onze catalogus toont de meeste producten, maar niet alle. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren.Voor uw referentieEen gewone mal maken duurt ongeveer 35-45 dagen.
K: Kun je een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor het testen.
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzend ik mijn bestelling?
A: Voor kleine pakketten, stuur ze per express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Door-to-Door service. Voor grote pakketten, kunnen we ze verzenden per lucht of zee. We gebruiken standaard export kartonnen.Wij zijn verantwoordelijk voor eventuele schade aan het product tijdens de levering..
6. V: Welke vorm van betaling accepteren jullie? Kan ik in RMB betalen?
A: We accepteren T/T ((Wire transfer), Western Union en PayPal. Wees er alsjeblieft zeker van dat we hetzelfde bedrag als de factuur kunnen ontvangen. En je kunt geld betalen in RMB. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf
A: We volgen ISO9001 strikt; IQC, OQC, IPQC en QA bezetten 10% van onze kwaliteitsafdeling. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig.
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel items hebben, is het onmogelijk om alle prijzen op een lijst te zetten.en de prijzen veranderen altijd vanwege de materiële kosten en de hoeveelheidEn u kunt ons een lijst geven van alle items die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie en prijslijst geven
Q: Kun je producten en verpakkingen op maat maken?
A: Ja. We hebben veel op maat gemaakte
Voor de verpakking op maat is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten.Ik moet er alleen op wijzen dat het extra kosten zal veroorzaken..
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 enz.
