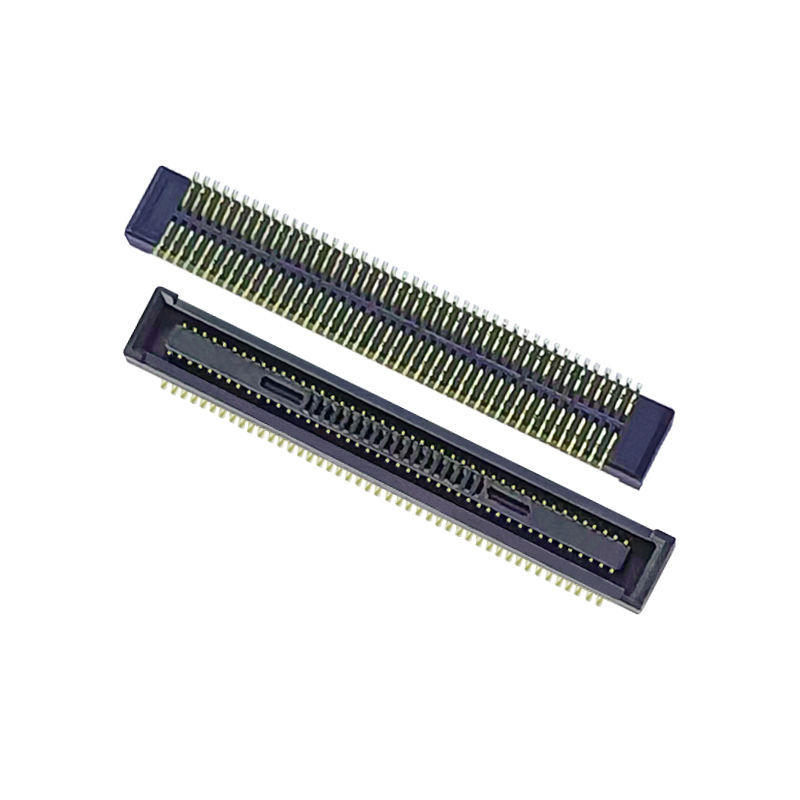

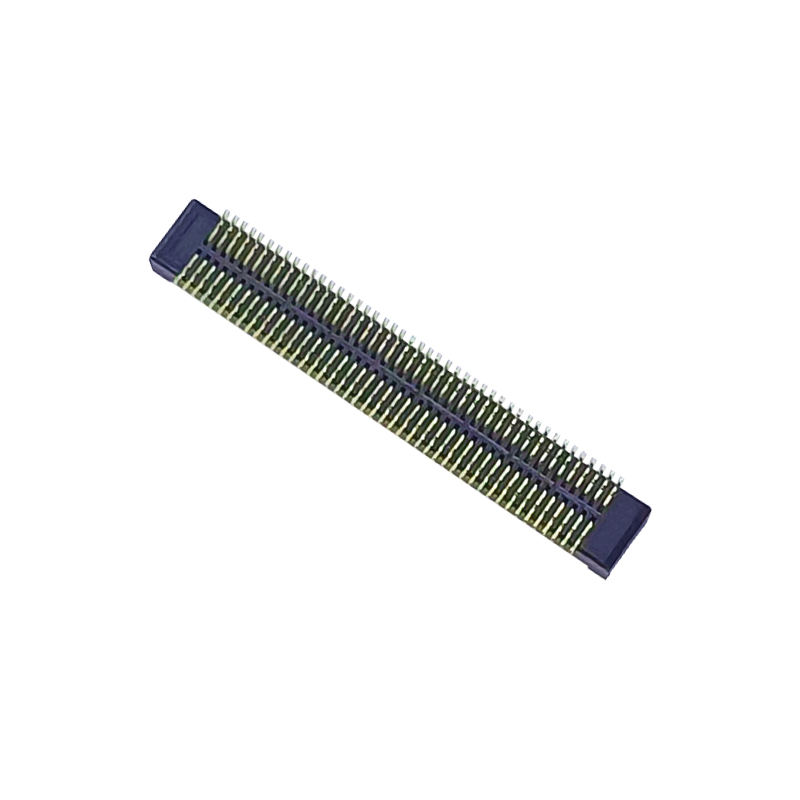

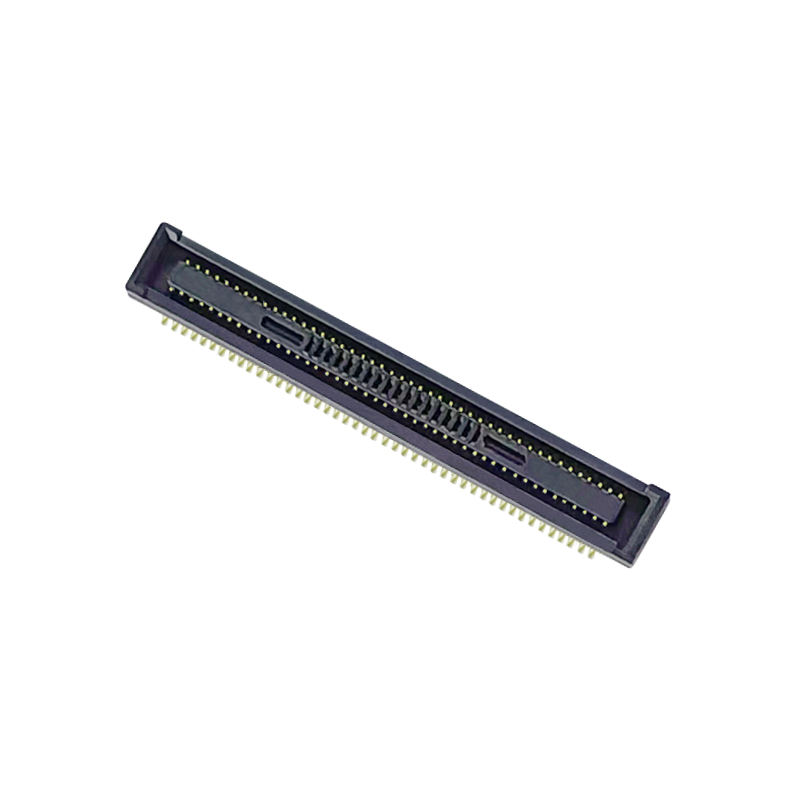

90-pins Dubbelrijige PCB Board Connector BTB Female Socket 0.4mm Smalle Pitch Compatibele Board-to-Board Mezzanine Connectors
Product Highlights
✅ Blindkoppeling & Zelfuitlijning / Anti-verkeerde invoer Ontwerp: Ingebouwde anti-detent & zwevende tolerantie om PCB-stapelafwijking te absorberen, pinbeschadiging tijdens handmatige/geautomatiseerde assemblage te voorkomen
✅ Hoge Snelheid Signaalprestaties: Ondersteunt MIPI, USB3.2, PCIe differentiële signaaloverdracht, lage crosstalk & stabiele impedantiecontrole
✅ Gecontroleerde Gekoppelde Stapelhoogte: Vaste board-to-board mezzanine hoogte, voorspelbare PCB-stapeling voor compact apparaatontwerp
✅ 0.4mm Ultra Smalle Pitch, Dubbele Rij 90 Posities: Hoge dichtheid, bespaart PCB-voetafdruk voor slanke & geminiaturiseerde elektronica
✅ SMT Tape & Reel Verpakking: Direct compatibel met automatische pick & place machines voor massaproductie
Productbeschrijving
| Artikel |
Parameter |
| Elektrische Prestaties |
|
| Nominale Stroom |
0.3A per contact |
| Nominale Spanning |
30V AC/DC |
| Initiële Contactweerstand |
≤80mΩ |
| Isolatieweerstand |
≥1000MΩ @100VDC |
| Weerstandsspanning |
150V AC gedurende 1 minuut |
| Signaalsnelheid |
Tot 16Gbps |
| Mechanische Prestaties |
|
| Pitch |
0.4mm |
| Aantal Pinnen |
90P, Dubbele Rij |
| Gekoppelde Hoogte |
Op maat beschikbaar (standaard stapelhoogte opties) |
| Koppelcycli |
≥50 cycli |
| Insteek- / Uittrekkracht |
Gecontroleerde lage insteakkracht |
| Materiaal & Plating |
|
| Behuizing |
LCP, UL94 V-0 vlamvertragend |
| Contact Terminal |
Fosforbrons |
| Contact Plating |
Selectieve vergulding op contactgebied; Nikkel onderlaag |
| Solder Tail |
Mat Tin |
| Milieu & Soldeer Gids |
|
| Bedrijfstemperatuur |
-40℃ ~ +105℃ |
| Opslagtemperatuur |
-40℃ ~ +125℃ |
| Soldeertype |
SMT Reflow solderen, piek temp ≤260℃ |
| Conformiteit |
RoHS, REACH |
Kruisverwijzing / Alternatief
Drop-in footprint compatibel alternatief voor Hirose DF40 serie, JAE WP6C serie, Molex 0.4mm fine pitch BTB female socket.
Hetzelfde PCB landpatroon, pin-toewijzing en stapelhoogte. Ingenieurs kunnen buitenlandse onderdelen direct vervangen zonder PCB-herontwerp, waardoor inkoopkosten & risico op lange doorlooptijd worden verminderd.
Productkenmerk
- Anti-foolproof anti-detent structuur voorkomt omgekeerde koppeling en pinbuiging
- Zelfuitlijning zwevende tolerantie compenseert voor PCB-assemblage misuitlijning
- Selectieve gouden contactplating handhaaft stabiele contactweerstand onder trillingen & thermische cycli
- LCP hogetemperatuur plastic, stabiele afmetingen na reflow solderen
- Dubbelrijige 90-pins high-density lay-out, ideaal voor compacte gestapelde PCB-modules
- Lage crosstalk structuur voor high-speed differentiële signalen
Productvoordelen
- Hetzelfde prestatie als grote merken, kortere doorlooptijd & betere kostenbeheersing
- Reel tape verpakking klaar voor SMT automatische assemblage, geen secundaire herverpakking nodig
- In-huis precisie mal & 100% on-line inspectie, consistente batchkwaliteit
- Flexibele aanpassing van stapelhoogte, verguldikte en aantal pinnen
- Snelle sample ondersteuning voor engineering validatie
Toepassing
- AR/VR modules, slimme draagbare apparaten
- Medische handheld instrumenten
- Industriële embedded besturing & HMI
- Camera & display modules
- AIoT, 5G communicatie mini modules
- Notebook, tablet en compacte consumentenelektronica
Verpakking
Tape & Reel (Reel). Standaard reel verpakking, compatibel met SMT automatische pick-and-place machine, direct te gebruiken op uw productielijn.
Doorlooptijd
- Samples: 3 werkdagen
- Bulk Order: 1~3 weken
- MOQ: Bespreekbaar
- Gratis samples beschikbaar; snelle sample release ondersteuning
Fabriekscertificering & Klantenservice
Certificeringen: ISO9001, ISO14001, RoHS, REACH
- MOQ: Flexibele MOQ voor standaard artikelen
- Sample Beleid: Ondersteuning gratis samples / snelle sample release voor uw engineering test
- Maatwerk: Aangepaste gekoppelde hoogte, plating dikte, PIN, behuizing kleur, en markering beschikbaar. ODM & OEM acceptabel.
Ingenieur Selectie Gids
- Bevestig eerst de vereiste gekoppelde stapelhoogte; dit bepaalt uw PCB-kloof
- Controleer de high-speed signaalvereiste (MIPI / PCIe / USB) om de impedantie te verifiëren
- Bevestig SMT reel verpakkingsvereiste voordat u bulkorder plaatst
- Stuur uw PCB-voetafdruk of datasheet naar ons engineeringsteam voor compatibiliteitscontrole
- Vraag gratis samples aan voor insteek-, thermische cycli- en signaalintegriteitsvalidatie voordat u de volledige BOM overneemt
FAQ
V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken? A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis samples voor testen. Maar u moet de verzendkosten betalen
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Deur-tot-Deur service. Voor grote pakketten kunnen we ze per lucht of per zee verzenden. We gebruiken standaard exportkartons. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt geld in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volg strikt ISO9001; IQC, OQC, IPQC en QA nemen 10% van onze afdeling Kwaliteit in beslag. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven
V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Over aangepaste verpakkingen, er is geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. Alleen moet worden opgemerkt dat dit extra kosten met zich meebrengt.
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
