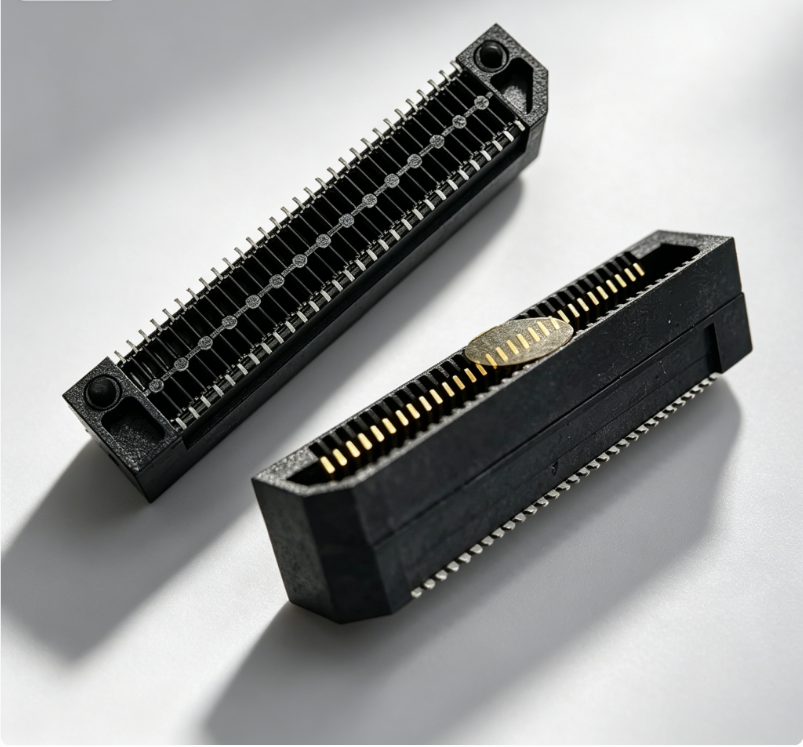

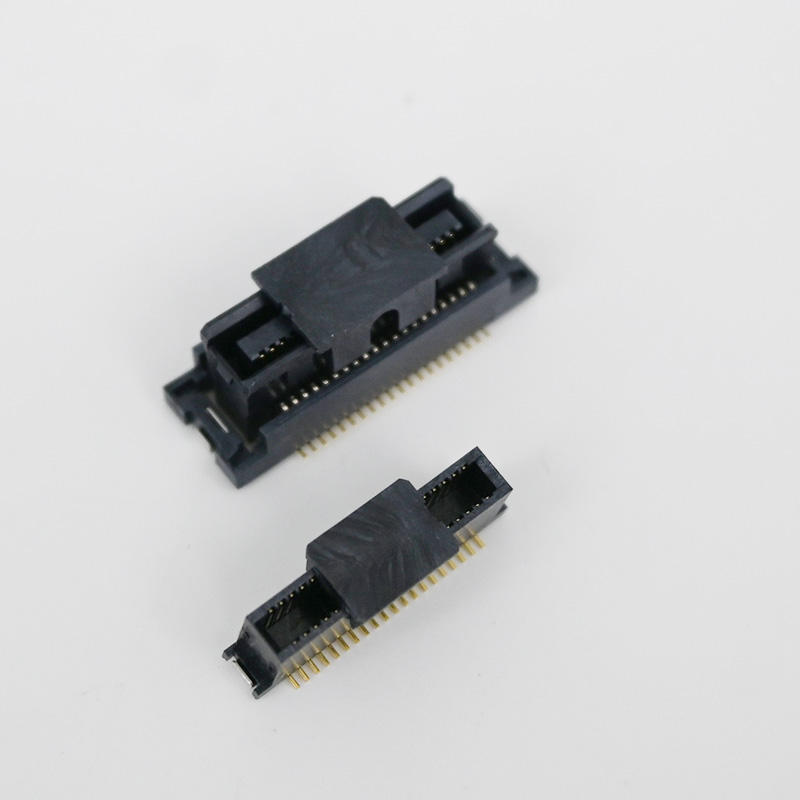

60 Pin Messing Ontvanger 0.8mm Pitch BTB Vrouwelijke Dubbele Rij 0.031 " Board Connector voor PCB-toepassingen
Hoogtepunten
✅ Blind Mating & Self Alignment Anti-Misalignment Design: ingebouwd sleutelen + drijvende tolerantie, absorbeert verzameling vanfset, voorkomt pin schade tijdens handmatig / automatisch dokken
✅ High-Speed Signal Integrity: Geoptimaliseerde impedantiebeheersing, ondersteunt hogesnelheidserie-overdracht voor digitale en hoogfrequente PCB-stapeling
✅ Defined Mated Height: Vaste stapelhoogte om een consistente PCB-kloof te behouden, stapelbare herhaalbaarheid voor compacte mezzanine-indelingen
✅ 0,8 mm (0,031") Pitch, Dual Row 60 Positie: SMT vrouwelijke vat met hoge dichtheid voor PCB-toepassingen met beperkte ruimte
✅ Reel Pack voor SMT Line: Tape & reel verpakking, rechtstreeks compatibel met automatische pick & place machines
Productbeschrijving
| Categorie |
Artikel 1 |
Specificaties |
| Elektrische apparatuur |
Nominale stroom |
0.5A per contact |
|
Nominale spanning |
50 V wisselstroom |
|
Contactweerstand |
≤ 15 mΩ |
|
Isolatieweerstand |
≥ 1 GΩ @100VDC |
|
Voltage weerstaan |
1100 VDC |
| Mechanische apparatuur |
Pitch |
0.8 mm (0,031") |
|
Pin-telling |
60 pinnen, dubbele rij |
|
Paringscycli |
≥ 500 keer |
|
Gepaarde lengte |
Op maat gemaakte / standaard stapelhoogte beschikbaar |
|
Beëindiging |
SMT-oppervlakbevestiging |
| Materiaal en bekleding |
Contactmateriaal |
Messing/fosforbrons |
|
Platering van het paringsgebied |
Selectie van goud boven nikkel |
|
Soldeerstaartplatering |
Mat Tin over Nickel, loodvrij |
|
Huizen |
LCP, UL94 V-0 hoogtemperatuurplastic |
| Milieu |
Werktemperatuur |
-40°C ~ +125°C |
|
Naleving |
RoHS, REACH |
| Leidraad voor solderen |
Terugstroomprofiel |
JEDEC J-STD-020, Piektemperatuur ≤ 260°C |
Kruisverwijzingen / Alternatief
Een alternatief voorSamtec ERF8-serie, Hirose DF40, Molex SlimStack, TE 0,8 mm 60P BTB-vat. Dezelfde voetafdruk, pintoewijzing en stapelgeometrie. Ingenieurs kunnen direct vervangen zonder grote PCB-herontwerp, waardoor de lange doorlooptijd en het risico op componentenkosten worden verminderd.
Productkenmerken
- Anti-keying blinde koppeling structuur, zelf-afstemming tolerantie om de boord assemblage misalignment compenseren
- Hoogtemperatuur LCP behuizing stabiel onder meerdere SMT terugstroomcycli
- Selectieve gouden contactplaat, stabiele lage contactweerstand en anti-oxidatie
- Dual-row 60-positie high-density lay-out, bespaart PCB vastgoed
- SMT-landingpad geoptimaliseerd voor geautomatiseerde PCB-assemblage
- Vaste matte hoogte om een consistent PCB-stapelgat te garanderen
Voordelen van het product
- Lagere aanbodrisico's: Fabriek direct, kortere levertijd versus geïmporteerde merken
- Vergaderingsvriendelijk: Blindparing vermindert het afwijzingspercentage van de montage in de massaproductie
- Stabiele prestaties bij hoge snelheden: Gecontroleerde dwarsgesprekken en impedantie voor signaalpaden met hoge snelheid
- Volledige SMT-compatibiliteit: Verpakking met bandrol klaar voor het oppakken en plaatsen
- Flexible aanpassing: Pas de matte hoogte, goud dikte & pin aantal per uw pcb tekening
Toepassing
met een vermogen van niet meer dan 50 W
IoT-gateways,
ingebouwde computing,
medische handtoestellen,
een slim display,
met een diameter van niet meer dan 10 mm,
telecom-onderdelen,
niet-veiligheidselektronica voor de automobielindustrie,
draagbare testapparatuur.
Verpakking
Standaard rollenverpakking, compatibel met SMT automatische pick-and-place machine, rechtstreeks op uw productielijn.
Levertyd
- Monsters: 3 werkdagen
- Bulk bestelling: 1 tot 3 weken
- MOQ: Onderhandelbaar
- Gratis monsters beschikbaar; ondersteuning voor snelle monsterneming
Fabriekscertificering en service op maat
Certificeringen: ISO9001, ISO14001, RoHS, REACH
- MOQ: Flexibel MOQ voor standaardartikelen
- MonstersbeleidOndersteuning van gratis monsters / snelle vrijgave van monsters voor uw technische test
- Aanpassing: aangepaste matte hoogte, platingdikte, PIN, behuizingskleur en markering beschikbaar.
Aanwijzingen voor de selectie van ingenieurs
- Bevestiging vereistgeslachtshoogteeerste (kritische PCB-stapelingsdimensie)
- Controleer of het paringsnummer van het mannelijke BTB-onderdeel overeenkomt met de toonhoogte, het aantal sticks en het toetsen.
- Controleer het werktemperatuurbereik en de signaalsnelheidsvereiste voor de selectie van de goudplatering
- Bevestiging van de hoeveelheid rollen voor de installatie van een SMT-lijn
- Vraag tekening / 3D STEP / datasheet voor bibliotheek en PCB-voetafdrukvalidatie
- Bestel gratis monsters voor signaalintegrity & mating betrouwbaarheidstest vóór massaproductie
Veelgestelde vragen
K: Hebt u een catalogus? Kunt u mij de catalogus sturen om al uw producten te controleren?
A: Ja, u kunt ons online contacteren of een e-mail sturen om de catalogus te krijgen.
Ik kan het product niet vinden in uw catalogus.Kun je dit product voor me maken?
A: Onze catalogus toont de meeste producten, maar niet alle. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren.Voor uw referentieEen gewone mal maken duurt ongeveer 35-45 dagen.
K: Kun je een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor het testen.
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzend ik mijn bestelling?
A: Voor kleine pakketten, stuur ze per express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Door-to-Door service. Voor grote pakketten, kunnen we ze verzenden per lucht of zee. We gebruiken standaard export kartonnen.Wij zijn verantwoordelijk voor eventuele schade aan het product tijdens de levering..
6. V: Welke vorm van betaling accepteren jullie? Kan ik in RMB betalen?
A: We accepteren T/T ((Wire transfer), Western Union en PayPal. Wees er alsjeblieft zeker van dat we hetzelfde bedrag als de factuur kunnen ontvangen. En je kunt geld betalen in RMB. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf
A: We volgen ISO9001 strikt; IQC, OQC, IPQC en QA bezetten 10% van onze kwaliteitsafdeling. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig.
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel items hebben, is het onmogelijk om alle prijzen op een lijst te zetten.en de prijzen veranderen altijd vanwege de materiële kosten en de hoeveelheidEn u kunt ons een lijst geven van alle items die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie en prijslijst geven
Q: Kun je producten en verpakkingen op maat maken?
A: Ja. We hebben veel op maat gemaakte
Voor de verpakking op maat is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten.Ik moet er alleen op wijzen dat het extra kosten zal veroorzaken..
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 enz.
