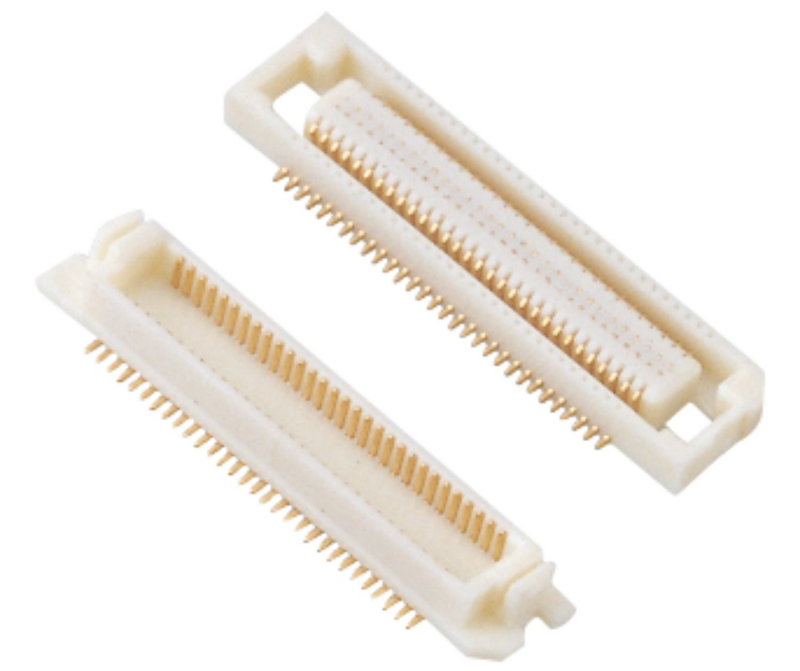

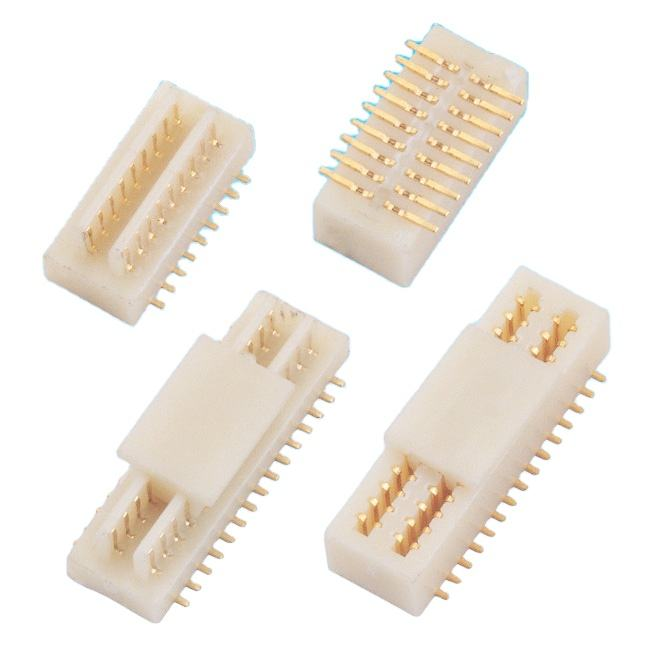

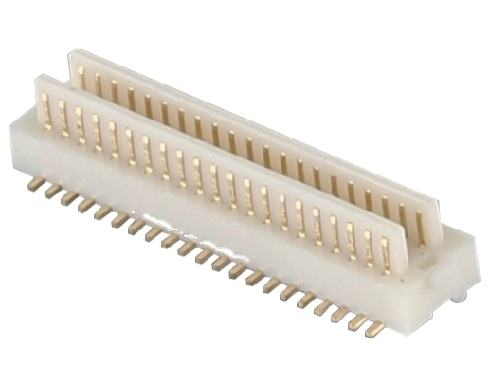

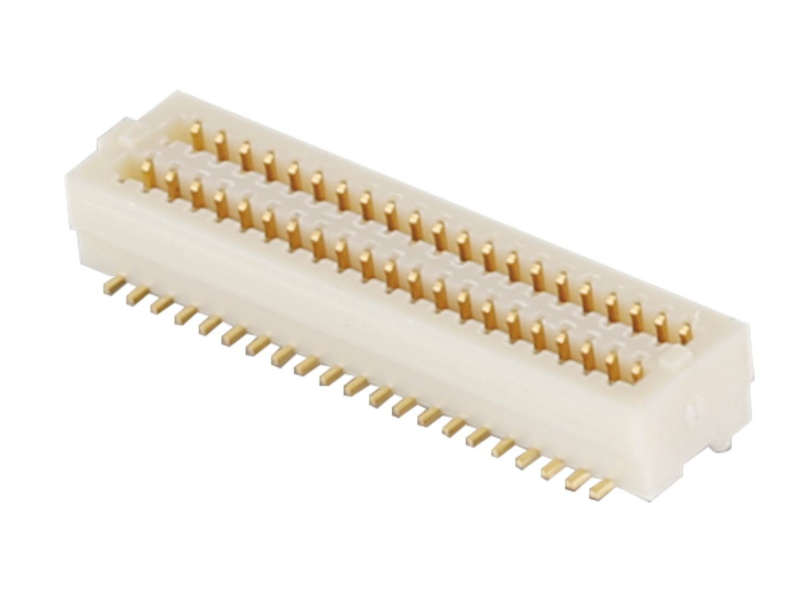

0.5mm Pitch Male Board-to-Board Connector, Double Contact, Multiple Height Long-type
Hoogtepunten
✅ Blind Mating & Self-Alignment: ingebouwde gids baas voor positieel tolerantie, absorbeert kleine verzameling verschuiving; anti-reverse sleutel voorkomt verkeerde oriëntatie & pin schade
✅ Dubbelcontactstructuur: dubbele contactbalken voor redundant contact, stabiele lage contactweerstand, sterkere trillingsweerstand
✅ Meerdere matched hoogte opties: voor flexibele PCB-stapelingen zijn lange stapelhoogtevarianten beschikbaar
✅ High-Speed Signal Integrity: Geoptimaliseerde impedantiebeheersing, ondersteunt hogesnelheidssignaaloverdracht voor compacte modules met een hoge dichtheid
Productbeschrijving
| Categorie |
Artikel 1 |
Specificatie |
| Elektrische prestaties |
Pitch |
0.5 mm |
|
Huidige rating |
0.5 A per contact |
|
Standaardspanning |
60 V gelijkstroom |
|
Contactweerstand |
≤ 30 mΩ |
|
Isolatieweerstand |
≥ 500 MΩ @ DC 500V |
|
Dielektrische weerstandsspanning |
AC 250V, geen storing |
| Mechanische prestaties |
Paringscycli |
Minimaal 500 cycli |
|
Werktemperatuurbereik |
-40 °C ~ +85 °C |
|
Gepaarde lengte |
Meerdere stapelhoogten voor lange typen, optioneel |
| Materiaal en bekleding |
Contactmateriaal |
Fosforbrons |
|
Contactplating |
Verguld op het paringsoppervlak, onderplaat van nikkel; tin op de soldeerstaart |
|
Huismateriaal |
LCP, UL94V-0 vlamvertrager |
| Milieu |
RoHS & REACH |
RoHS 2.0 conform, REACH beschikbaar |
| Leidraad voor solderen |
Montage-type |
SMD-oppervlakbevestiging |
|
Terugstroomprofiel |
Peak max 260°C, 30 seconden verblijftyd; Pb-vrij terugstroomcompatibel |
Kruisverwijzingen / Alternatief
Direct in te voeren alternatief voor Molex, JAE, Hirose, TE 0,5 mm pitch lange type BTB mannelijke koppen met dubbel contact.
- Dezelfde voetafdruk en pin toewijzing; geen grote PCB-layout herwerk vereist
- Kostenoptimalisatie met gelijkwaardige mechanische en hogesnelheidsprestaties
- Aangepaste pin aantal / stapelhoogte kan overeenkomen met uw bestaande buitenlandse onderdeel nummer
Productkenmerken
- Ontwerp van dubbelcontactstraal: redundant contactpunt, minder risico op intermitterende verbinding onder schokken en trillingen
- Zelf-afstemmingsgids + anti-dummy-sleutel: ondersteunt blind paren, elimineert schade door omgekeerde inbreng
- Portfolio met lang type meerdere matched heights: flexibele PCB-afstand tussen mezzanines voor gestapelde assemblages
- LCP-hoge-temperatuurbehuizing: stabiele afmetingen tijdens SMT-terugstroom, geen behuizing vervorming
- Geoptimaliseerde terminalgeometrie: consistente impedantie voor hogesnelheidssignaaloverdracht
- SMD-padontwerp voor geautomatiseerde PCB-assemblage
Voordelen van het product
- Vergaderingvriendelijk: Tolerantie voor blinde paring vermindert de handmatige uitlijningspoging, lagere afwijzingsgraad van de montage
- Hoge betrouwbaarheid: Dual contact zorgt voor stabiele verbinding voor apparaten met een lange levensduur
- Flexibiliteit van het ontwerp: breed scala aan lange matched hoogte opties, ondersteunt modulair gestapeld PCB ontwerp
- Kostenvoordeel: Pin-to-pin vervangen import BTB, verkorten lead time & verlagen BOM kosten
- Hoogsnelheid klaar: Geschikte contactstructuur zorgt voor signaalintegriteit voor hogesnelheidsdifferentialijnen
- Volledige SMT-compatibiliteit: Verpakkingsband klaar voor automatische pick & place machine
Toepassing
met een vermogen van niet meer dan 50 W
medische handtoestellen,
een slim display,
IoT-gateway,
serverhulpbord,
met een vermogen van meer dan 10 W,
draagbare testapparatuur,
elektronica voor het interieur van auto's,
Stapelde PCB mezzanine verbinding.
Verpakking
Standaard rollenverpakking, compatibel met SMT automatische pick-and-place machine, rechtstreeks op uw productielijn.
Levertyd
- Monsters: 3 werkdagen
- Bulk bestelling: 1 tot 3 weken
- MOQ: Onderhandelbaar
- Gratis monsters beschikbaar; ondersteuning voor snelle monsterneming
Fabriekscertificering en service op maat
Certificeringen: ISO9001, ISO14001, RoHS, REACH
- MOQ: Flexibel MOQ voor standaardartikelen
- MonstersbeleidOndersteuning van gratis monsters / snelle vrijgave van monsters voor uw technische test
- Aanpassing: aangepaste matte hoogte, platingdikte, PIN, behuizingskleur en markering beschikbaar.
Aanwijzingen voor de selectie van ingenieurs
- Bevestig eerst de vereiste stapelhoogte; dit is de belangrijkste parameter voor lange series
- Controleer aantal pinnen en signaalsnelheidsvereiste: selecteer goudplatering voor toepassingen met hoge snelheid/hoge trillingen
- Controleer de PCB-stapelvrijheid om de blinde paringsverschuivingstolerantie te behouden
- Voor trillingsrijke toepassingen wordt de dubbelcontactversie aanbevolen tegenover de enkelcontact BTB
- Download ons datasheet & 3D STEP-bestand voor PCB-voetafdruksimulatie voor de lay-out
- Vraag om een gratis monster voor paring en validatie van signaalintegrititeit
Veelgestelde vragen
K: Hebt u een catalogus? Kunt u mij de catalogus sturen om al uw producten te controleren?
A: Ja, u kunt ons online contacteren of een e-mail sturen om de catalogus te krijgen.
Ik kan het product niet vinden in uw catalogus.Kun je dit product voor me maken?
A: Onze catalogus toont de meeste producten, maar niet alle. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren.Voor uw referentieEen gewone mal maken duurt ongeveer 35-45 dagen.
K: Kun je een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor het testen.
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzend ik mijn bestelling?
A: Voor kleine pakketten, stuur ze per express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Door-to-Door service. Voor grote pakketten, kunnen we ze verzenden per lucht of zee. We gebruiken standaard export kartonnen.Wij zijn verantwoordelijk voor eventuele schade aan het product tijdens de levering..
6. V: Welke vorm van betaling accepteren jullie? Kan ik in RMB betalen?
A: We accepteren T/T ((Wire transfer), Western Union en PayPal. Wees er alsjeblieft zeker van dat we hetzelfde bedrag als de factuur kunnen ontvangen. En je kunt geld betalen in RMB. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf
A: We volgen ISO9001 strikt; IQC, OQC, IPQC en QA bezetten 10% van onze kwaliteitsafdeling. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig.
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel items hebben, is het onmogelijk om alle prijzen op een lijst te zetten.en de prijzen veranderen altijd vanwege de materiële kosten en de hoeveelheidEn u kunt ons een lijst geven van alle items die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie en prijslijst geven
Q: Kun je producten en verpakkingen op maat maken?
A: Ja. We hebben veel op maat gemaakte
Voor de verpakking op maat is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten.Ik moet er alleen op wijzen dat het extra kosten zal veroorzaken..
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 enz.
