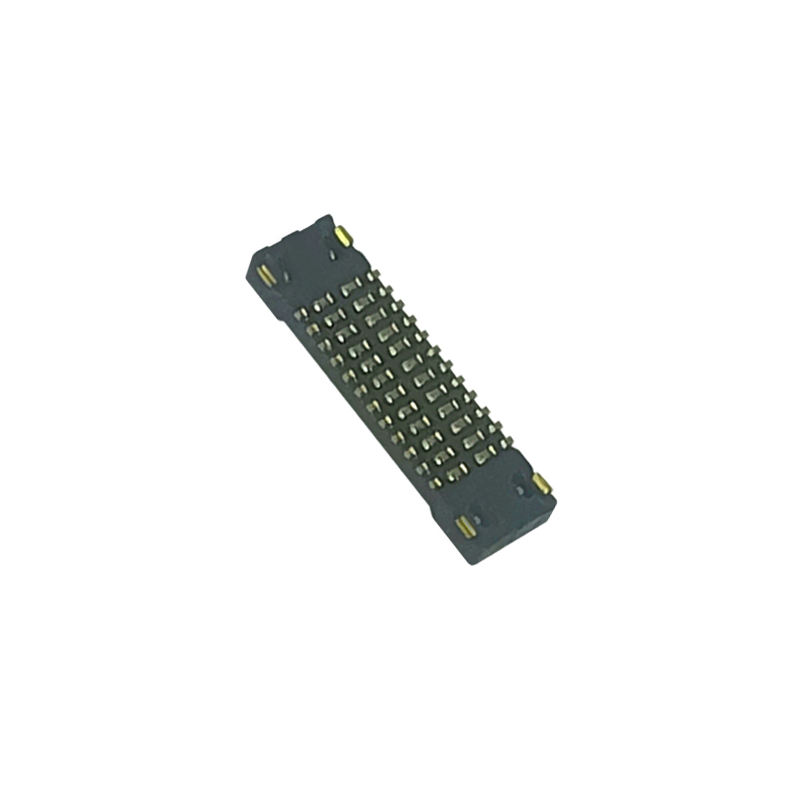

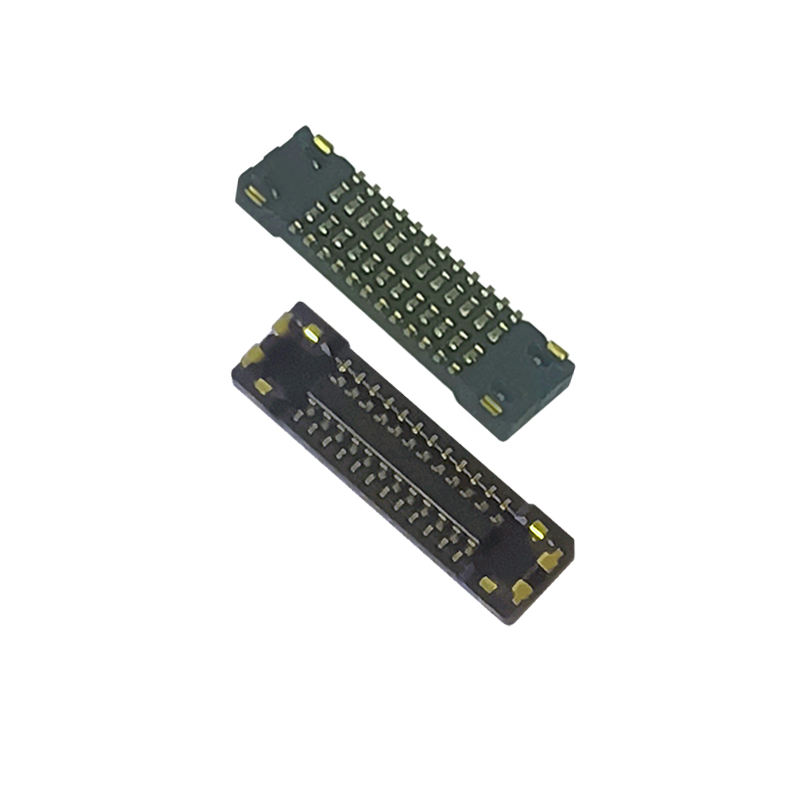

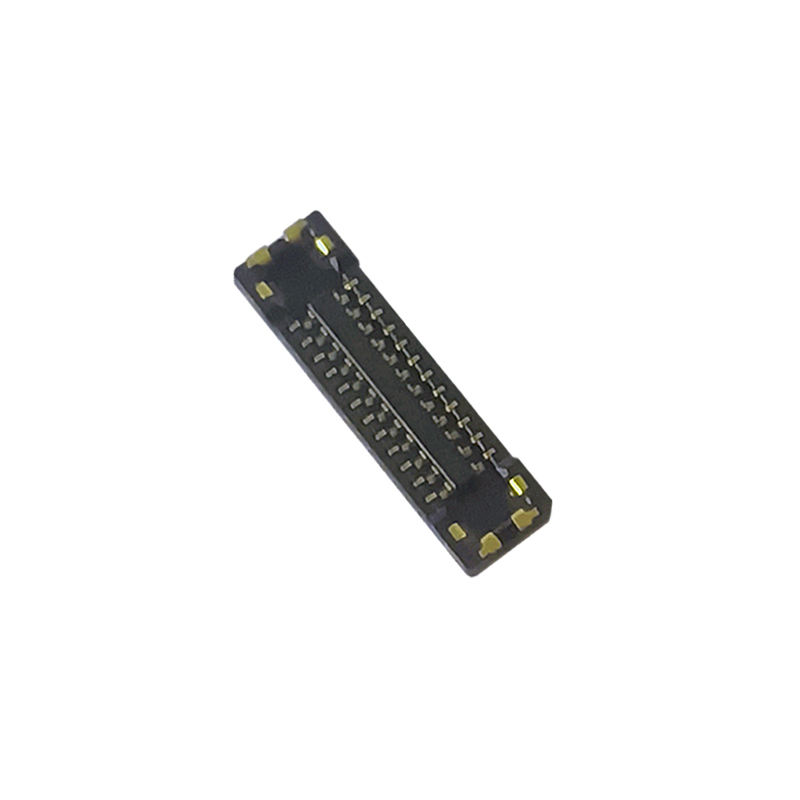

24-pins 0.35mm smalle spoed BTB Female Connector WP27D-S024VA1-R15000 Board-to-Board Mezzanine Connectoren Compatibele Socket
Product Highlights
✅ Blind Mating & Zelf-uitlijning anti-verkeerde uitlijning geleiderame, absorbeert montage-offset, voorkomt pinbeschadiging tijdens handmatige/automatische koppeling
✅ Hoge-snelheid signaalintegriteit, stabiele hoogfrequente transmissie voor compacte meerlaagse PCB-stapeling
✅ Vaste 0.7mm gekoppelde stapelhoogte, precieze PCB-kloofcontrole voor dun profiel apparaatontwerp
✅ Dubbelpunts contactstructuur, anti-vibratie & anti-schok, duidelijke klikfeedback voor volledige koppelingsbevestiging
✅ SMT tape reel verpakking, directe pick & place op uw automatische assemblagelijn
Productomschrijving
| Categorie |
Artikel |
Specificatie |
| Elektrische Prestaties |
Spoed |
0.35mm |
|
Aantal Pinnen |
24P (Signaal + geïntegreerde stroomterminals) |
|
Nominale Spanning |
50V AC/DC |
|
Nominale Stroom |
Signaalpin: 0.3A; Stroompin: 3.0A |
|
Contactweerstand |
Signaal ≤70mΩ; Stroom ≤20mΩ (initieel) |
|
Isolatieweerstand |
≥1000MΩ @250VDC |
|
Weerstandsspanning |
150V AC, 60s geen doorslag |
| Mechanische Prestaties |
Gekoppelde Hoogte |
0.7mm |
|
Duurzaamheid |
30 koppelcycli |
|
Koppel- / Ontkoppelkracht |
Gecontroleerde lage invoegkracht, stabiele retentiekacht |
| Materiaal & Plating |
Contactmateriaal |
Koperlegering |
|
Contact Plating |
Goudplating op koppelgebied; Nikkelbarrière om solderen te voorkomen |
|
Isolator |
LCP hoge-temperatuur plastic, UL94V-0 |
| Milieu |
Bedrijfstemperatuur |
-40°C ~ +85°C |
|
Conformiteit |
RoHS, REACH |
| Soldeerhandleiding |
Montagetype |
SMT Surface Mount |
|
Reflow Profiel |
Piek 260°C max, standaard SMT reflow |
Kruisverwijzing / Alternatief
Direct compatibel alternatief voor JAE WP27D-S024VA1-R15000.
Zelfde footprint, stapelhoogte, pin definitie en elektrische prestaties.
Directe vervanging voor JAE origineel onderdeel zonder PCB-layout revisie.
Dient ook als een kostendaling alternatief voor premium internationale BTB-merken voor 0.35mm ultra-fijne-spoed mezzanine toepassingen.
Productkenmerk
- Ingebouwd metalen geleidingsframe voor blind koppelen & zelf-uitlijning, tolereert kleine montage-offset, voorkomt pinbuiging in massaproductie
- Dubbelpunts contactontwerp, handhaaft stabiele contactweerstand onder trillingen & schokken
- Hybride signaal + stroom geïntegreerde terminals, bespaart PCB-ruimte
- Laagprofiel 0.7mm stapelhoogte, ideaal voor slanke apparaatstapeling
- Gouden contactplating, uitstekende anti-oxidatie en hoogfrequente signaalprestaties
- Hold-down verstevigingsstructuur, beschermt de isolator tijdens koppeling
- Duidelijke hoorbare klik om volledige koppeling te bevestigen, vermindert risico op onvolledige koppeling
Productvoordelen
- Ingenieur-vriendelijke vervanging: Zelfde footprint als origineel JAE onderdeel, geen PCB-herontwerp vereist
- Betere leveringsstabiliteit: Korte doorlooptijd vs lange doorlooptijden van overzeese originele merken
- Klaar voor massaproductie: Strikte coplanariteitscontrole, hoge SMT-assemblageopbrengst
- Kostenoptimalisatie: Concurrerende prijzen zonder in te leveren op hoogfrequente & mechanische betrouwbaarheid
- Snelle technische ondersteuning: Datasheet, 3D STEP-bestand, PCB-footprint beschikbaar op aanvraag
Toepassing
Draagbare apparaten,
smartwatches,
AR/VR-brillen,
smartphone submodules,
tablet interne modules,
compacte IoT-sensoren,
draagbare medische elektronica,
kleine cameramodules,
mini-displaymodules.
Verpakking
Tape & Reel (Reel): 15.000 stuks/reel. Geëmbosseerde draagtapes.
Volledig compatibel met SMT pick-and-place machines en klaar om direct op uw productielijn te laden.
Doorlooptijd
- Samples: 3 werkdagen
- Bulkorder: 1 ~ 3 weken
- MOQ: Bespreekbaar
- Gratis samples ondersteund; snelle sample release voor engineering validatie
Fabriekscertificering & Klantenservice
Certificeringen: ISO9001, RoHS, REACH conform.
- Samplebeleid: Gratis samples beschikbaar, snelle sample release
- MOQ: Lage MOQ voor standaardonderdelen; aangepaste pin-aantal/stapelhoogte beschikbaar op aanvraag
- Maatwerk: Aangepaste PIN, stapelhoogte, plating dikte, afschermingsopties voor speciale projectvereisten
- Volledige technische ondersteuning: Datasheet, 2D/3D tekening, PCB-footprint, testrapport beschikbaar op aanvraag
Ingenieur Selectie Gids
- Bevestig uw vereiste gekoppelde stapelhoogte: dit model is vast op 0.7 mm. Neem contact met ons op als een andere stapelhoogte nodig is.
- Verifieer PCB-footprint: kruiscontrole met onze verstrekte footprint vóór layout freeze.
- Evalueer koppelmethode: dit onderdeel ondersteunt blind koppelen, aanbevolen voor geautomatiseerde assemblage of handmatige assemblage met uitlijningsmoeilijkheden.
- Hoogsnelheid ontwerp: neem contact op met ons signaalintegriteitsteam als u impedantie/invoegverlies testgegevens nodig heeft.
- Eerst sample: voer altijd prototype validatie uit met gratis samples vóór massaproductie.
FAQ
V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken?A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis samples voor testen. Maar u moet de verzendkosten betalen.
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd.
V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Deur-tot-Deur service. Voor grote pakketten kunnen we ze per lucht of per zee verzenden. We gebruiken standaard exportkartons. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag kunnen ontvangen als op de factuur. En u kunt geld in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volgt strikt ISO9001; IQC, OQC, IPQC en QA nemen 10% van onze kwaliteitsafdeling in beslag. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie- en prijslijst geven.
V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Over aangepaste verpakkingen is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. U hoeft alleen maar te wijzen op het feit dat dit extra kosten met zich meebrengt.
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
