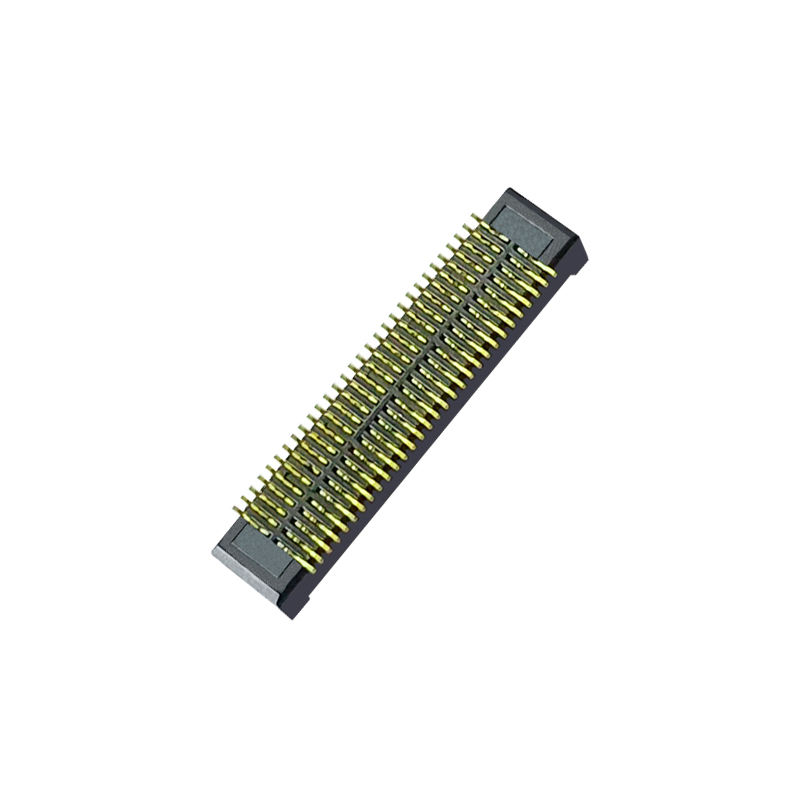

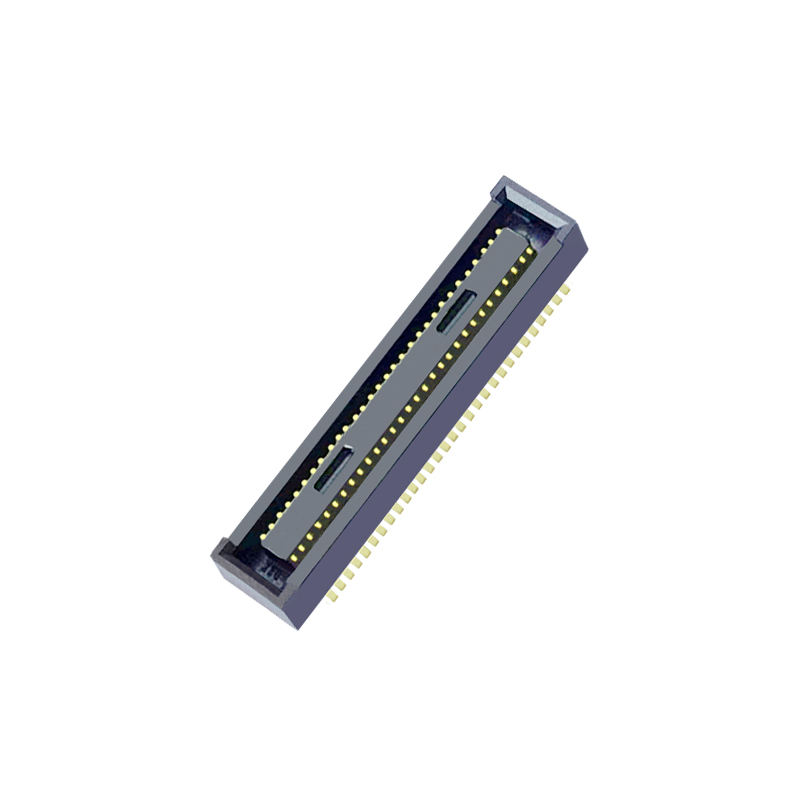

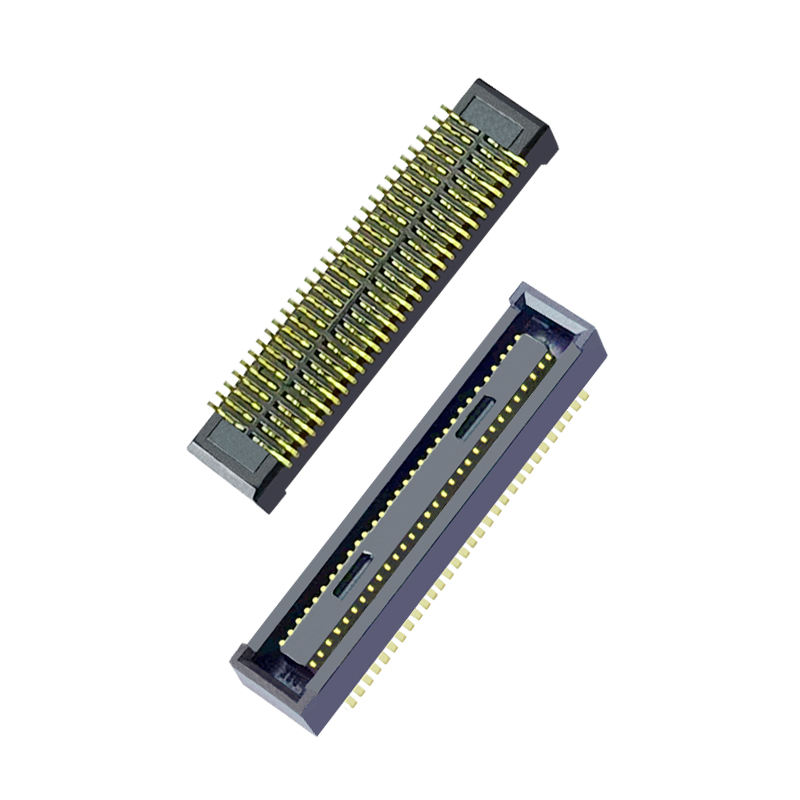

0,4 mm Smalle Pitch Board-to-Board Mezzanine Connector Dubbele Rij 12-Pin Compatibele DF40TC-12DP-0,4 Male Board Connector
Product Highlights
- Blind Mating & Zelf-uitlijning: Ingebouwde geleidingsribben vangen montage-afwijkingen op en voorkomen schade aan pinnen tijdens handmatige/geautomatiseerde koppeling
- Hoge Snelheid Prestaties: Ondersteunt PCIe 4.0 / 16Gbps, stabiele signaalintegriteit voor snelle differentiële paren
- Gecontroleerde Gekoppelde Hoogte: Vaste stapelhoogte van 2,0 mm, nauwkeurige PCB-kloofcontrole voor compacte gestapelde moduleontwerpen
- 0,4 mm fijne pitch, 60 posities, SMT surface-mount female receptacle
Productbeschrijving
| Categorie |
Artikel |
Parameter |
| Elektrisch |
Contact Pitch |
0,4 mm |
|
Positie |
60P |
|
Nominale Stroom |
0,3 A per pin |
|
Nominale Spanning |
30 V AC |
|
Contactweerstand |
≤50 mΩ |
|
Isolatieweerstand |
≥1000 MΩ |
|
Weerstaanspanning |
100 V AC / 1 min |
|
Max Data Rate |
16 Gbps (PCIe Gen4) |
| Mechanisch |
Gekoppelde Stapelhoogte |
2,0 mm |
|
Koppelcycli |
Minimaal 10 cycli |
|
Zelf-uitlijning Tolerantie |
±0,33 mm XY-afwijking |
|
Montagetype |
SMT Surface Mount |
| Materiaal & Plating |
Behuizing |
LCP, UL94V-0 |
|
Contactmateriaal |
Koperlegering |
|
Contact Plating |
Goudplating over nikkelbarrière |
|
Barrière |
Anti-soldeer-wicking nikkelwand |
| Omgeving |
Bedrijfstemperatuur |
-40°C ~ +125°C |
|
Conformiteit |
RoHS, REACH |
| Solderen |
Reflow Profiel |
Loodvrije reflow, volg IPC/JEDEC J-STD-020 |
|
Opmerking |
Geen handmatig solderen op het contactgebied |
Kruisverwijzing / Alternatief
Directe footprint & prestatie-compatibele vervanging voor Hirose DF40TC(2.0)-60DS-0,4V. Zelfde PCB-printplaatpatroon, koppelingsinterface, elektrische & mechanische prestaties. Directe vervanging voor HRS-voorraadtekorten, kostenreductie, multi-source leveringsstrategie. Geen aanpassing van de PCB-lay-out vereist voor substitutie.
Productkenmerk
- Geïntegreerde geleidingsribben voor blind koppelen en zelf-uitlijning, vermindert montageafval door verkeerde uitlijning
- Anti-soldeer wicking barrière, voorkomt soldeer kruipen in contactzone tijdens SMT reflow
- Versterkte isolatorstructuur, schok- en trillingsbestendigheid voor compacte gestapelde assemblages
- Volledig afgeschermde contactholte, blokkeert stof- en fluxcontaminatie
- Stabiele hoogfrequente kenmerken, lage crosstalk voor snelle signaaloverdracht
- Duidelijke tactiele klikfeedback om volledige koppeling te bevestigen
Productvoordelen
✅ Directe vervanging: Zelfde footprint als HRS DF40TC-serie, nul lay-out revisie
✅ Montagevriendelijk: Zelf-uitlijningsontwerp tolereert plaatsingsafwijking, lagere montagefoutmarge
✅ Stabiel snelle signaal: Geoptimaliseerde contactgeometrie voor snelle differentiële signalen
✅ SMT rolverpakking: Direct compatibel met automatische pick & place machines
✅ Risicobeperking multi-source: Vermijd enkele leverancier levertijd & prijsfluctuatie
✅ Fabrieksdirect: Flexibele monster- & kleine batchondersteuning voor engineeringvalidatie
Toepassing
- Industriële besturingsmodules
- Medische compacte ingebedde borden
- Camera/vision sensor modules
- Handheld draagbare apparaten
- SSD / snelle opslagmodules
- Automotive hulp elektronische assemblages
- Consumentenelektronica gestapelde PCB-oplossingen
Verpakking
Tape & Reel (Rolverpakking): Standaard rolverpakking voor SMT pick-and-place machine. Onderdelen kunnen direct op uw geautomatiseerde productielijn worden geladen zonder opnieuw te verpakken. Cut-tape service is beschikbaar voor kleine batch prototypes.
Levertijd
- Monsterbestelling: 3 werkdagen
- Massaproductiebestelling: 1-3 weken, afhankelijk van configuratie & bestelhoeveelheid
Fabriekscertificering & Klantenservice
Certificeringen: ISO9001, RoHS, REACH conform.
- Monsterbeleid: Gratis monsters beschikbaar, snelle monsteruitgifte
- MOQ: Lage MOQ voor standaardonderdelen; aangepaste pin-aantal/stapelhoogte beschikbaar op aanvraag
- Maatwerk: Aangepaste PIN, stapelhoogte, platingdikte, afschermingsopties voor speciale projectvereisten
- Volledige technische ondersteuning: Datasheet, 2D/3D-tekening, PCB-footprint, testrapport beschikbaar op aanvraag
Gids voor Ingenieurskeuze
- Bevestig uw vereiste gekoppelde stapelhoogte (wij ondersteunen meerdere hoogtevarianten uit de DF40TC-serie)
- Verifieer de PCB-footprint; dit onderdeel komt overeen met het landpatroon van HRS DF40TC(2.0)-60DS-0,4V
- Controleer de snelle vereiste: Gebruik voor PCIe4 / 16Gbps signaal, gematchte paar routering
- Mechanische controle: 0,33 mm zelf-uitlijningsbereik; vermijd overmatige koppelkracht
- SMT: Gebruik standaard loodvrije reflow-profiel; stencilopening ontwerp volgens onze PCB-footprint aanbeveling
- Neem contact op met ons engineeringteam voor stack-up simulatie of koppelingsvalidatieondersteuning
FAQ
V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken? A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet de verzendkosten betalen
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Deur-tot-Deur service. Voor grote pakketten kunnen we ze per lucht of per zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt geld in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volg strikt ISO9001; IQC, OQC, IPQC en QA nemen 10% van onze kwaliteitsafdeling in beslag. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen voortdurend vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven
V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Over aangepaste verpakkingen is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. U hoeft alleen maar te wijzen op het feit dat dit extra kosten met zich meebrengt.
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
