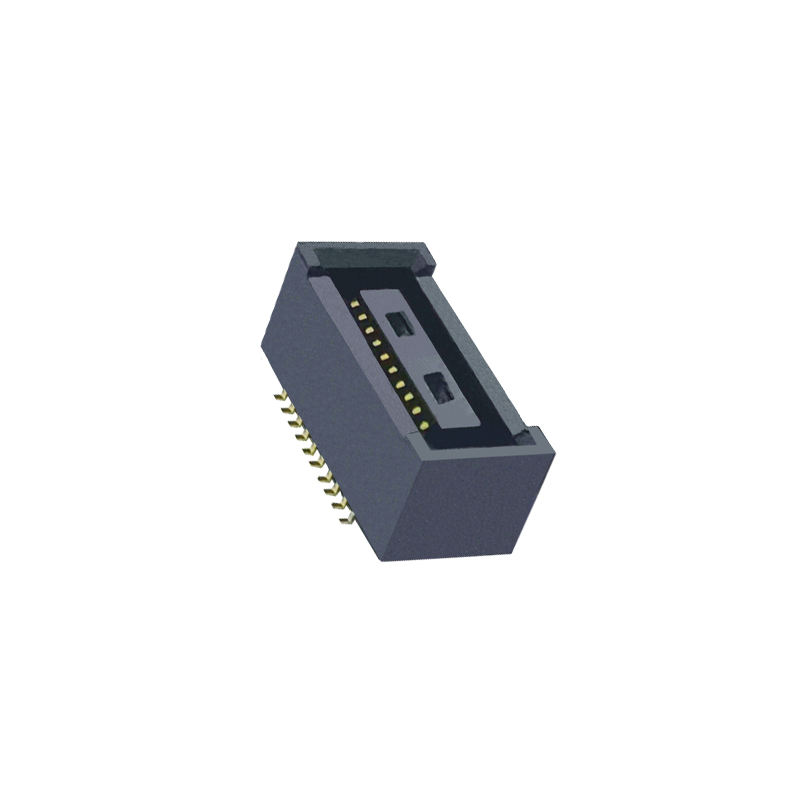

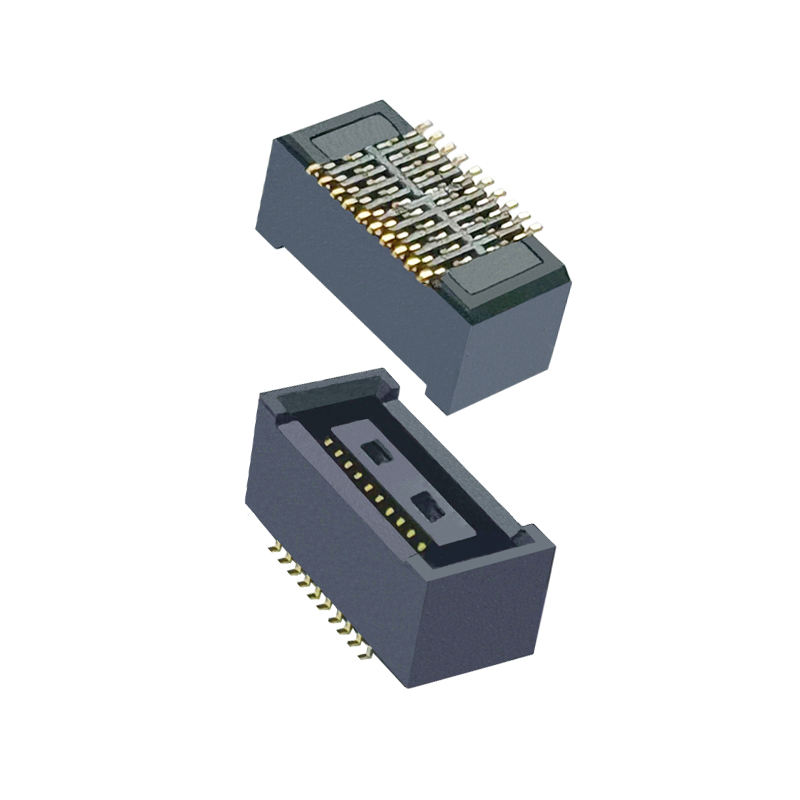

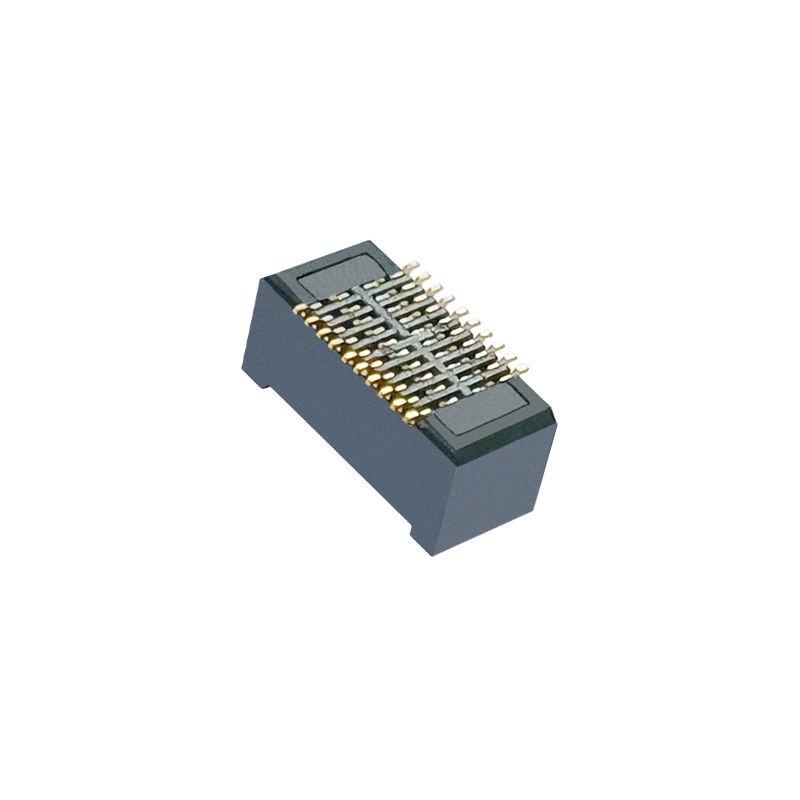

Board-to-Board Connector Compatibel met DF40HC(4.0)-20DS-0.4 -0.4mm Pitch Dubbele Rij BTB Vrouwelijk
Product Highlights
Blind Koppelen & Zelfuitlijning: Leidribben bieden ±0.33mm XY zweeftolerantie, absorberen PCB-assemblage-offset, voorkomen pinschade tijdens blind koppelen
Hoge Snelheid Signaalprestaties: Ondersteunt tot 20Gbps, volledig compatibel met MIPI, USB3.1 Gen2, PCIe signaaloverdracht
Vaste Gekoppelde Hoogte: 4.0mm: Nauwkeurige stapelhoogtecontrole voor gecontroleerde PCB-kloof, stabiel mechanisch ontwerp voor meerdere printplaten
SMT Tape & Reel Verpakking: Direct compatibel met automatische pick-and-place machines voor massaproductie
Anti-soldeer Wicking Barrière: Nikkelbarrière voorkomt soldeerkruip naar het contactgebied, verbetert soldeeropbrengst
Productbeschrijving
| Categorie |
Artikel |
Specificatie |
| Elektrisch |
Pitch |
0.4 mm |
|
Pin Aantal / Rijen |
20 pinnen, dubbele rij |
|
Nominale Stroom per Contact |
0.3 A |
|
Nominale Spanning |
30 V DC |
|
Contactweerstand |
≤30 mΩ |
|
Isolatieweerstand |
≥500 MΩ @ 500V DC |
|
Weerstandsspanning |
250V AC gedurende 1 min |
| Mechanisch |
Gekoppelde Hoogte |
4.0 mm |
|
Zelfuitlijningsbereik |
±0.33 mm X / Y-as |
|
Koppelcycli |
30 cycli minimum |
|
Montagetype |
SMT oppervlaktemontage |
| Materiaal & Plating |
Behuizing |
LCP, UL94 V-0 |
|
Contactmateriaal |
Fosforbrons |
|
Koppelgebied Plating |
Goudplating (0.2μm) over nikkelbarrière |
|
Terminal Plating |
Tin over nikkel |
| Omgeving |
Bedrijfstemperatuur |
-35°C ~ +85°C |
|
Conformiteit |
RoHS, REACH |
| Soldeerhandleiding |
Reflow Profiel |
Standaard SMT reflow, piek temp ≤260°C, 10s max |
Kruisverwijzing / Alternatief
Dit BTB vrouwelijke receptacle ispin-naar-pin, footprint compatibel met Hirose DF40HC(4.0)-20DS-0.4V(51). Ingenieurs kunnen het gebruiken als een directe alternatief voor prototypevalidatie en massaproductie. Dezelfde PCB-voetafdruk, dezelfde koppelinterface, geen PCB-herontwerp vereist.
Differentiatie opmerking: Fabrieks directe levering, kortere levertijd, flexibele MOQ, stabiele lange-termijn levering om internationale merktekorten & prijsfluctuaties te vermijden.
Productkenmerk
- Ingebouwde polarisatieFool-proofingsleutel, voorkomt omgekeerd koppelen en pinschade
- Schokabsorberende verstevigingsribben aan beide zijden, absorberen mechanische stress tijdens montage & trillingen
- Gesloten contactstructuur bij koppeling, stof- & contaminatiebescherming
- Duidelijke tactiele klikfeedback bij volledig gekoppeld, eenvoudige montage-inspectie
- Voldoende vacuüm pick-up gebied voor stabiele SMT-plaatsing
Productvoordelen
- Directe vervanging: Geen lay-outwijziging nodig voor projecten die oorspronkelijk Hirose DF40-serie gebruiken
- Hoge opbrengst ontwerp: Anti-soldeer-wicking nikkelbarrière vermindert soldeer afkeurpercentage
- Leveringsstabiliteit: Binnenlandse precisie connector fabriek, niet onderhevig aan voorraadtekorten van buitenlandse merken
- Snelle technische ondersteuning: Gratis monsters voor hardwarevalidatie; snelle tekening & DFM-ondersteuning
- Kosten geoptimaliseerd: Fabrieks groothandelsprijs, betere totale BOM-kosten voor middelgrote & grote volumes
Toepassing
- Handheld slimme apparaten, displaymodules
- Camera modules, MIPI signaalinterconnectie
- Medische draagbare elektronica
- IoT-apparaten, sensormodules
- Industriële kleine besturingskaarten
- Notebook/tablet hulp PCB stapelen
Verpakking
Tape & Reel (Rol verpakking): Standaard rolverpakking voor SMT pick-and-place machine. Onderdelen kunnen direct op uw geautomatiseerde productielijn worden geladen zonder herverpakking. Cut-tape service is beschikbaar voor kleine batches prototypes.
Levertijd
- Monsterbestelling: 3 werkdagen
- Massaproductie bestelling: 1-3 weken, afhankelijk van configuratie & bestelhoeveelheid
Fabriekscertificering & Maatwerk Service
Certificeringen: ISO9001, RoHS, REACH
- MOQ: Lage MOQ voor standaard onderdelen
- Monsterbeleid: Ondersteuning gratis monsters; klant draagt alleen vrachtkosten; snelle monsteruitgifte
- Maatwerk: Aangepaste pin count, stapelhoogte, plating dikte, behuizing kleur beschikbaar op aanvraag. Stuur uw PCB-tekening voor technische beoordeling.
Ingenieur Selectie Gids
- Bevestig vereiste gekoppelde hoogte: dit model = 4.0mm stapelhoogte
- Verifieer PCB-voetafdruk komt overeen met DF40HC-serie vóór lay-out freeze
- Voor toepassingen met hoge trillingen, bevestig vergrendelings- & mechanische retentievereiste
- Hoge-snelheid signaal (≥10Gbps): impedantiecontrole simulatie beschikbaar op aanvraag
- Dien uw pin count, stapelhoogte, temperatuurvereiste in bij onze ingenieur voor alternatieve onderdeel aanbeveling indien nodig
FAQ
V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken?A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet de verzendkosten betalen.
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd.
V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is deur-tot-deur service. Voor grote pakketten kunnen we ze per lucht of over zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt geld in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volgt strikt ISO9001; IQC, OQC, IPQC en QA nemen 10% van onze afdeling Kwaliteit in beslag. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie en prijslijst geven.
V: Kunt u aangepaste producten en aangepaste verpakking maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Over aangepaste verpakking, er is geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. Alleen moet worden opgemerkt dat dit extra kosten met zich meebrengt.
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
