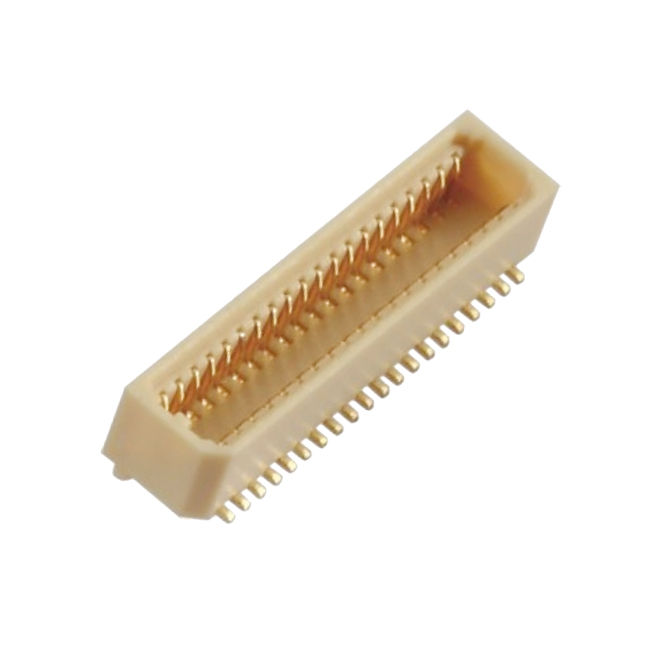

BTB 0.8mm Pitch 40PIN SMT Hirose Vervangende Elektrische Vrouwelijke Socket Connector
Product Hoogtepunten
✅ Blind Koppelen & Zelfuitlijning Anti-Verkeerde Uitlijning Ontwerp: Ingebouwde geleidingsnok absorbeert montage-afwijkingen, voorkomt pinbeschadiging tijdens handmatig/geautomatiseerd koppelen, vermindert PCB-rework-tarief
✅ Hoge-Snelheid Signaalintegriteit: Geoptimaliseerde impedantiecontrole, stabiele snelle transmissie voor signaallijnen
✅ Vaste Gekoppelde Hoogte: Nauwkeurige stapelhoogtecontrole, consistente bordafstand voor slank productmechanisch ontwerp
✅ 0.8mm fijne pitch 40PIN hoge dichtheid, SMT oppervlaktemontage, 0.5A per contact
✅ Directe Hirose vervanging: Pin-voetafdruk compatibel, drop-in alternatief zonder PCB-herontwerp
Productbeschrijving
| Categorie |
Artikel |
Specificatie |
| Elektrisch |
Nominale Stroom |
0.5A per contact |
|
Nominale Spanning |
50V AC/DC |
|
Contact Weerstand |
≤50mΩ |
|
Isolatie Weerstand |
≥1000MΩ @100VDC |
|
Weerstaanspanning |
100V AC, 1min geen doorslag |
| Mechanisch |
Pitch |
0.8mm |
|
Pin Aantal |
40PIN, Vrouwelijke Socket |
|
Montagetype |
SMT Oppervlaktemontage |
|
Koppelcycli |
≥500 keer |
|
Gekoppelde Hoogte |
Op maat beschikbaar (specificeer uw vereiste stapelhoogte) |
| Materiaal & Plating |
Contact Materiaal |
Fosforbrons |
|
Contact Plating |
Goud over Nikkel |
|
Behuizing Materiaal |
LCP, UL94 V-0 |
| Omgeving |
Bedrijfstemperatuur |
-40℃ ~ +85℃ |
|
Conformiteit |
RoHS, REACH SVHC |
| Soldeer Gids |
Reflow Profiel |
Volg J-STD-020, piek temp ≤260℃, max 5s |
Kruisverwijzing / Alternatief
Drop-in vervanging voor Hirose FX18 serie 0.8mm pitch 40-pins BTB receptacle.
- Zelfde PCB-voetafdruk & pin-toewijzing; geen PCB-lay-out wijziging vereist
- Intermateable met originele Hirose koppelingsheader
- Kosteneffectieve tweede bron, lost lange levertijd & leveringsrisico op
- Ook een alternatief voor vergelijkbare Molex / TE 0.8mm pitch 40P BTB series
Product Kenmerk
- Anti-dummy sleutel + zelfuitlijningsgeleidingsstructuur, ondersteunt blind koppelen, voorkomt omgekeerde invoeging & pinbuiging
- Fosforbrons veercontact behoudt stabiele contactkracht na herhaaldelijk koppelen
- LCP hogetemperatuurbehuizing, weerstaat loodvrij reflow solderen zonder vervorming
- Fijne 0.8mm pitch, 40-pins hoge dichtheid, bespaart PCB-ruimte voor compacte elektronica
- SMT-terminal met platte soldeerpad, uitstekende coplanariteit voor stabiele pick & place
Product Voordelen
- Leveringsstabiliteit: Fabrieks directe productie, geen MOQ-barrière voor monsters, omzeilt lange OEM-levertijd
- Ingenieur-geverifieerde voetafdruk: Vooraf geteste compatibiliteit, verkort uw validatiecyclus
- Consistente plating controle: Uniforme goudplating dikte, stabiel signaal & anti-corrosie
- Klaar voor automatisering: Tape & reel verpakking voor SMT pick-and-place machines
- Aanpasbaar: Pas gekoppelde hoogte, plating dikte, pin aantal aan per uw project
Toepassing
Industriële besturingsmodules,
IoT slimme apparaten,
handheld instrumenten,
medische elektronica,
display modules,
automotive hulp-elektronica,
consumenten slanke apparaten,
communicatie gateway PCBA bord stapelen
Verpakking
Tape & Reel (Reel verpakking): Standaard reel verpakking voor SMT pick‑and‑place machine. Onderdelen kunnen direct op uw geautomatiseerde productielijn worden geladen zonder herverpakking. Cut‑tape service is beschikbaar voor kleine‑batch prototypes.
Levertijd
- Monsterbestelling: 3 werkdagen
- Massaproductie bestelling: 1‑3 weken, afhankelijk van configuratie & bestelhoeveelheid
Fabriekscertificering & Maatwerk Service
- Certificeringen: ISO9001, RoHS, REACH conform
- Maatwerk beschikbaar: Gekoppelde stapelhoogte aanpassing, plating dikte, positioneringspennen, behuizingskleur, pin aantal wijziging, OEM-markering.
- Monsterbeleid: Ondersteuning gratis monsters, snelle monsteruitvoer.
- MOQ: Lage MOQ voor standaard artikelen; aangepaste tooling MOQ te bevestigen door engineering.
- Wij bieden pre-sales engineering review, tekening validatie, en betrouwbaarheidstestrapport op aanvraag.
Ingenieur Selectie Gids
- Bevestig vereiste Gekoppelde Hoogte eerst; we hebben meerdere stapelhoogte opties voor 0.8mm 40P serie
- Verifieer PCB-voetafdruk tegen ons verstrekte datasheet voordat de lay-out wordt bevroren
- Voor snelle signaaltoepassingen, vraag een impedantietestrapport aan
- Als uw koppelingsdeel een originele Hirose header is, bevestig de koppelingscompatibiliteit vóór massaproef
- Bedrijfstemperatuur >85℃ of trillingsrijke omgevingen, informeer ons voor een contactupgrade
FAQ
V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken?
A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet de verzendkosten betalen
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Deur-tot-Deur service. Voor grote pakketten kunnen we ze per lucht of per zee verzenden. We gebruiken standaard exportkartons. Wij zijn verantwoordelijk voor eventuele productschade die tijdens de levering wordt veroorzaakt.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als de factuur. En u kunt geld in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf
A: Volg strikt ISO9001; IQC, OQC, IPQC en QA nemen 10% van onze kwaliteitsafdeling in beslag. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven
V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben eerder veel aangepaste producten gemaakt voor onze klanten (voornamelijk kabelbomen). Over aangepaste verpakkingen, er is geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. Alleen moet worden opgemerkt dat dit extra kosten met zich meebrengt.
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
