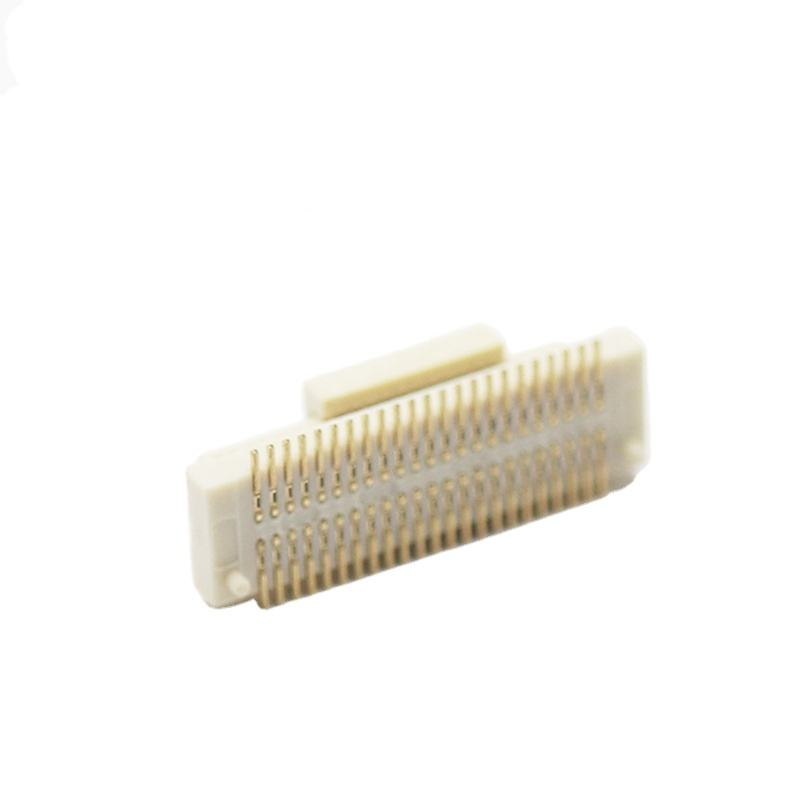

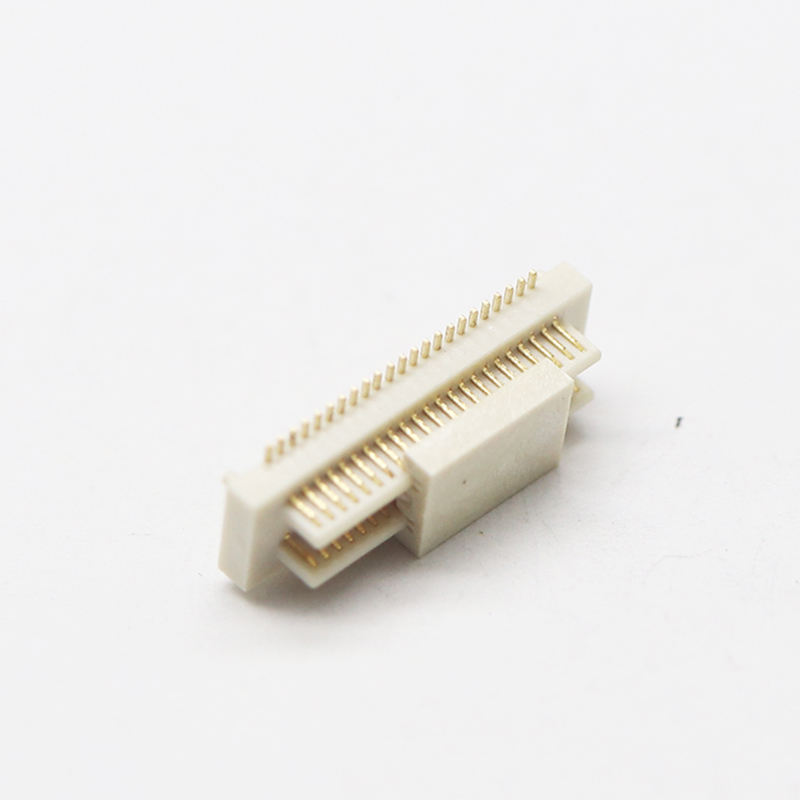

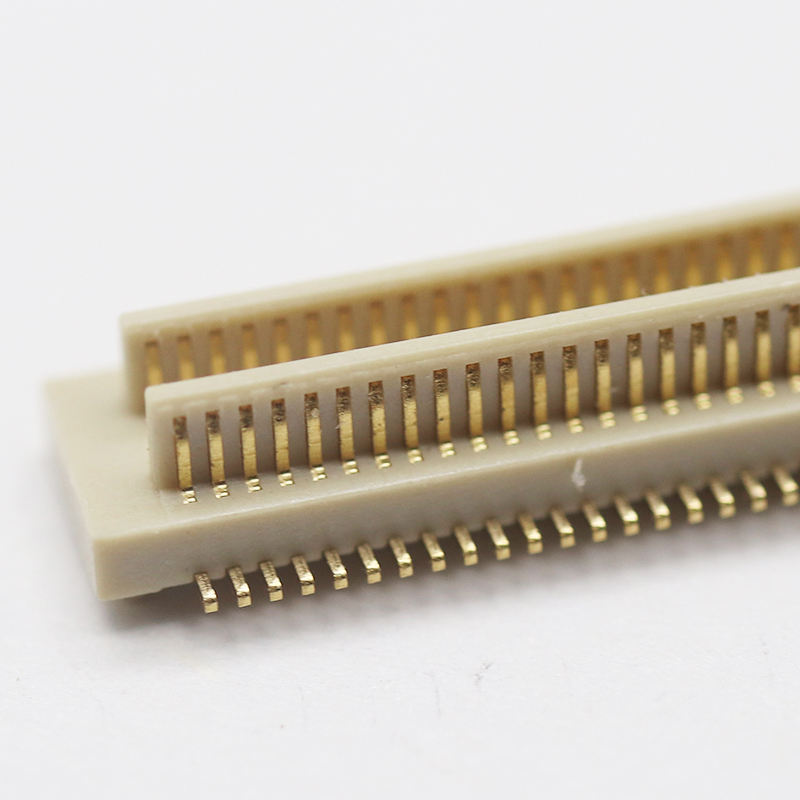

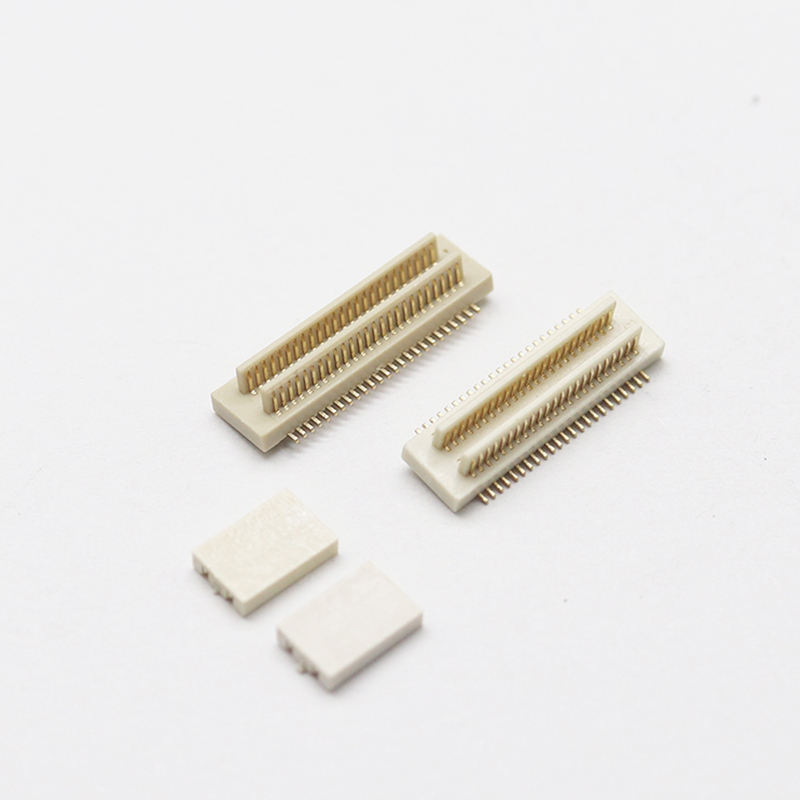

Aanpassen Board-to-Board Connector 0.8mm Pitch 40p 2*20p Male Connector SMT Mating Stack Height PCB Header Connector
Hoogtepunten
- Blind paring / zelf-uitlijning en anti-omgekeerde sleutelontwerp: Ingebouwde geleidingsriemen en onfeilbare notch, absorbeert assemblageverschuiving, voorkomt verkeerde polariteitsinvoeging; maakt blinde koppeling mogelijk tijdens geautomatiseerde PCB-stapeling, vermindert assemblage-schroot.
- Integratie van het signaal op hoge snelheid: Geoptimaliseerde contactgeometrie, gecontroleerde differentiële impedantie, ondersteunt hogesnelheidsseriële signaaloverdracht voor display-, sensor- en compacte computermodules.
- De definitieve hoogte van de gekoppelde stapel: Vaste stapelhoogte na het koppelen, nauwkeurige controle van de PCB-kloof, consistente mechanische afmetingen voor het ontwerp van gestapelde platen.
- 0.8mm Pitch 2*20p Dual Row Layout: 40 posities hoge dichtheid, SMT mannetje kop, compacte voetafdruk om PCB ruimte te besparen.
Productbeschrijving
| Categorie |
Artikel 1 |
Specificatie |
| Elektrische prestaties |
Huidige rating |
0.5A per contact |
|
Standaardspanning |
100 V gelijkstroom |
|
Contactweerstand |
≤ 20mΩ |
|
Isolatieweerstand |
≥ 500MΩ @500V gelijkstroom |
|
Dielektrische weerstandsspanning |
500V wisselstroom, 1 minuut, geen storing |
| Mechanische prestaties |
Pitch |
0.8mm |
|
Pin-telling |
40p, 2*20p dubbele rij |
|
Paringscycli |
Minimaal 50 cycli |
|
Gepaarde stapelhoogte |
Op maat gedefinieerde gekoppelde hoogte |
|
Koppeling / ontkoppeling kracht |
Lage invoegkracht, stabiele vasthoudkracht |
| Materiaal en bekleding |
Huizen |
Hoogtemperatuur thermoplast, UL94 V-0 |
|
Contactmateriaal |
Fosforbrons / koperlegering |
|
Contactplating |
Selectief goudplateren op het paringsgebied, onderplaat met nikkelbarrière; soldeerstaal tinplateren |
| Milieu |
Werktemperatuur |
-40 °C ~ +85 °C |
|
Naleving |
RoHS, REACH |
| Leidraad voor solderen |
Montage-type |
SMT-oppervlakmontage |
|
Terugstroomprofiel |
Pb-vrije terugstroom, piektemperatuur ≤ 260°C, verblijfstijd bij piek ≤ 30 s |
|
Handoplossen |
Maximaal 350°C, ≤ 5 s per pin |
Kruisverwijzingen / Alternatief
Drop-in alternatief voor gelijkwaardige 0,8 mm toonhoogte 40 pin BTB mannelijke kop serie van Molex, JAE, Hirose, ACES.
- Dezelfde voetafdruk, pin toewijzing en stapelhoogte als de referentiereeks bij bevestiging.
- Ons ingenieursteam kan de compatibiliteit van PCB-afdrukken verifiëren en een dimensionale tekening voor uw lay-outcontrole leveren.
- Er is geen noodzaak voor een groot PCB-herontwerp voor vervanging; lagere doorlooptijden en totale kosten ten opzichte van geïmporteerde onderdelen.
Productkenmerken
- SMT mannelijke kop, dubbele rij 2 x 20p, 0,8 mm fijn pitch.
- Foolproof anti-dummy sleutel + zelf-afstemming gids voor blind paren, voorkomt pin beschadiging tijdens de assemblage.
- Hoogtemperatuur behuizing, stabiel na reflow soldering, geen warpage.
- Selectieve goudplatering voor betrouwbare contact- en oxidatiebestendigheid.
- Consistente stapelhoogte, goede mechanische stabiliteit onder trillingen en schokken.
- Aanpasbaar: maat de hoogte, goud dikte, behuizing kleur, voeg locatie stellingen.
Voordelen van het product
- Vergaderingvriendelijk: Zelf-uitlijningsleidingen tolereren kleine boordverschuivingen, waardoor het handmatig/geautomatiseerd paringsfalen wordt verminderd.
- Hoge signaalbetrouwbaarheid: Een afgestemde contactstructuur zorgt voor signaalintegriteit bij hogesnelheidsinterfaces.
- SMT gereed: Tape & reel verpakking voor directe pick-and-place op uw bestaande SMT lijn.
- Stabiliteit van de kosten en het aanbod: Plaatselijke precisiefabriek, kortere levertijd dan buitenlandse merken; gratis monsters voor validatie.
- Technische ondersteuning: Datasheet, 2D/3D STEP-bestanden, aanbeveling voor uw hardwareontwerp.
Toepassing
- Displaymodule, camera sensor board verbinding
- IoT-besturingsbord, draagbare elektronica
- Medische compacte PCB-modules
- Industriële handheld-apparaten, POS-terminals
- onderbord voor sensoren voor robottechniek, PCB-assemblagen op stapels
- Communicatie-modules met kleine vormfactoren
Verpakking
Tape & Reel (Reel verpakking):Standaard rollenverpakking voor SMT pick-and-place machine. De onderdelen kunnen rechtstreeks op uw geautomatiseerde productielijn worden geladen zonder opnieuw te verpakken.
Levertyd
- Voorbeeldbestelling: 3 werkdagen
- Massaproductie-opdracht: 1-3 weken, afhankelijk van de configuratie en de bestelhoeveelheid
Fabriekscertificering en service op maat
- Certificeringen: ISO9001, RoHS, REACH-conform
- Aanpassing beschikbaar: maatstapelhoogte aanpassing, platingdikte, lokalisatieposten, behuizingskleur, veranderingen in het aantal sticks, OEM-markering.
- Voorbeeldbeleid: Ondersteuning van gratis monsters, snelle monsterafvoer.
- MOQ: lage MOQ voor standaardartikelen; maatwerktuigen MOQ moet worden bevestigd door de ingenieur.
- We bieden een pre-sales engineering review, tekenvalidatie en betrouwbaarheidstestrapport op aanvraag.
Aanwijzingen voor de selectie van ingenieurs
- Bevestiging vereistde hoogte van de gemonteerde stapelTen eerste is dit de kritische dimensie voor de stapelde PCB-kloof.
- Verifieer de reeks paringspartners (vrouwelijke stopcontact); stuur het vrouwelijke onderdeelnummer voor compatibiliteitscontrole.
- Definieer de dikte van de vergulding op basis van uw werkomgeving: dikker goud voor apparatuur met hoge trillingen / lange levensduur.
- Bevestig verpakking: spoel voor SMT-massaproductie, bak alleen voor prototype kleine batch.
- Stuur een tekening van de PCB-opstelling of een 3D-model; onze ingenieur kan interferentie en paringsvrijheid controleren voordat u een bestelling plaatst.
- Voor de massaproductie moet altijd een elektrische en paringsvalidatie met vrije monsters worden uitgevoerd.
Veelgestelde vragen
K: Hebt u een catalogus? Kunt u mij de catalogus sturen om al uw producten te controleren?
A: Ja, u kunt ons online contacteren of een e-mail sturen om de catalogus te krijgen.
Ik kan het product niet vinden in uw catalogus.Kun je dit product voor me maken?
A: Onze catalogus toont de meeste producten, maar niet alle. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren.Voor uw referentieEen gewone mal maken duurt ongeveer 35-45 dagen.
K: Kun je een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor het testen.
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzend ik mijn bestelling?
A: Voor kleine pakketten, stuur ze per express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Door-to-Door service. Voor grote pakketten, kunnen we ze verzenden per lucht of zee. We gebruiken standaard export kartonnen.Wij zijn verantwoordelijk voor eventuele schade aan het product tijdens de levering..
6. V: Welke vorm van betaling accepteren jullie? Kan ik in RMB betalen?
A: We accepteren T/T ((Wire transfer), Western Union en PayPal. Wees er alsjeblieft zeker van dat we hetzelfde bedrag als de factuur kunnen ontvangen. En je kunt geld betalen in RMB. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf
A: We volgen ISO9001 strikt; IQC, OQC, IPQC en QA bezetten 10% van onze kwaliteitsafdeling. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig.
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel items hebben, is het onmogelijk om alle prijzen op een lijst te zetten.en de prijzen veranderen altijd vanwege de materiële kosten en de hoeveelheidEn u kunt ons een lijst geven van alle items die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie en prijslijst geven
Q: Kun je producten en verpakkingen op maat maken?
A: Ja. We hebben veel op maat gemaakte
Voor de verpakking op maat is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten.Ik moet er alleen op wijzen dat het extra kosten zal veroorzaken..
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 enz.
