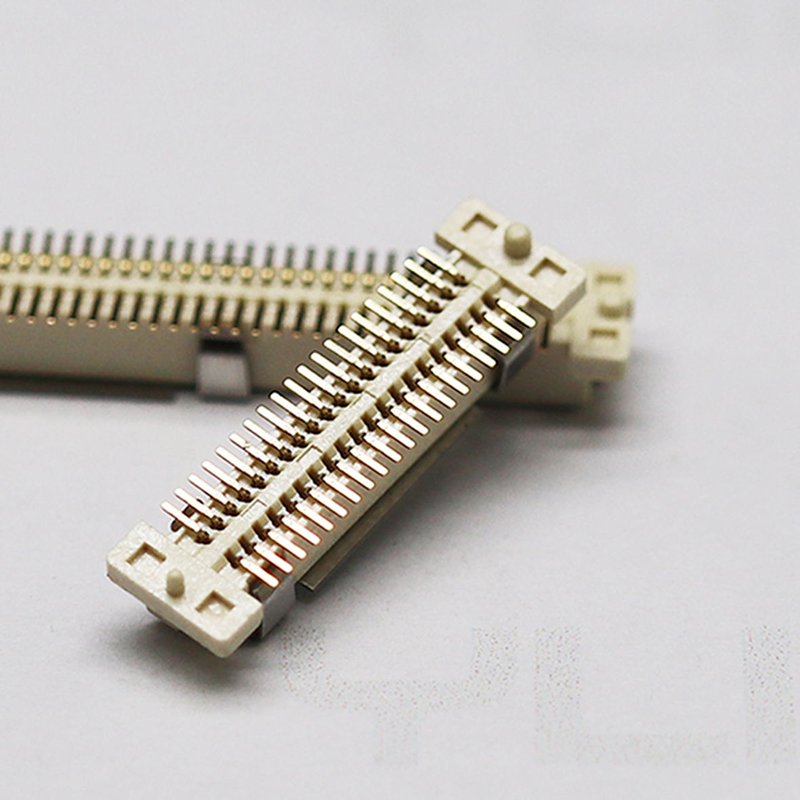

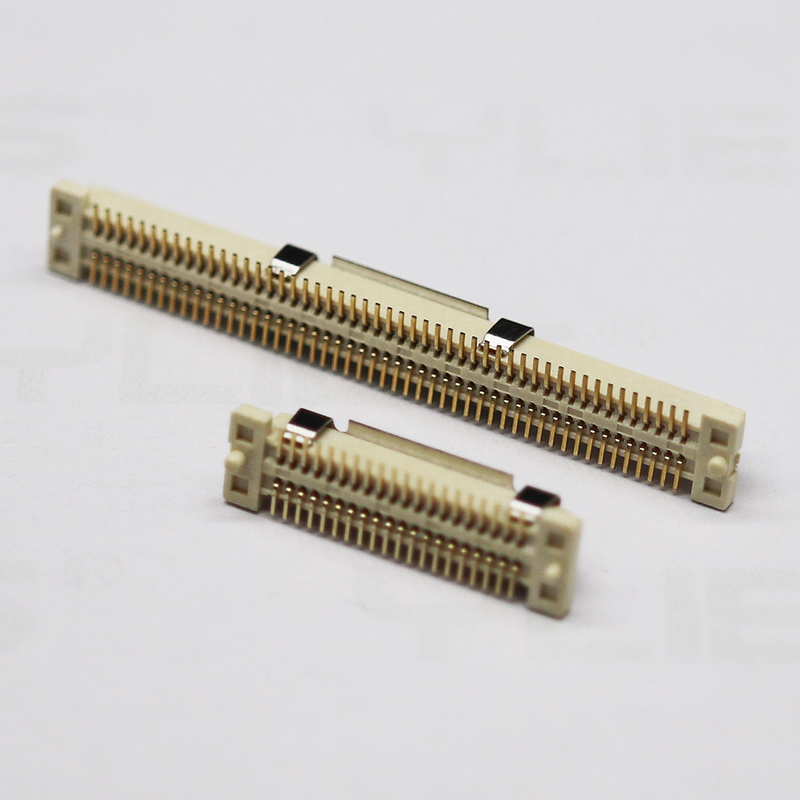

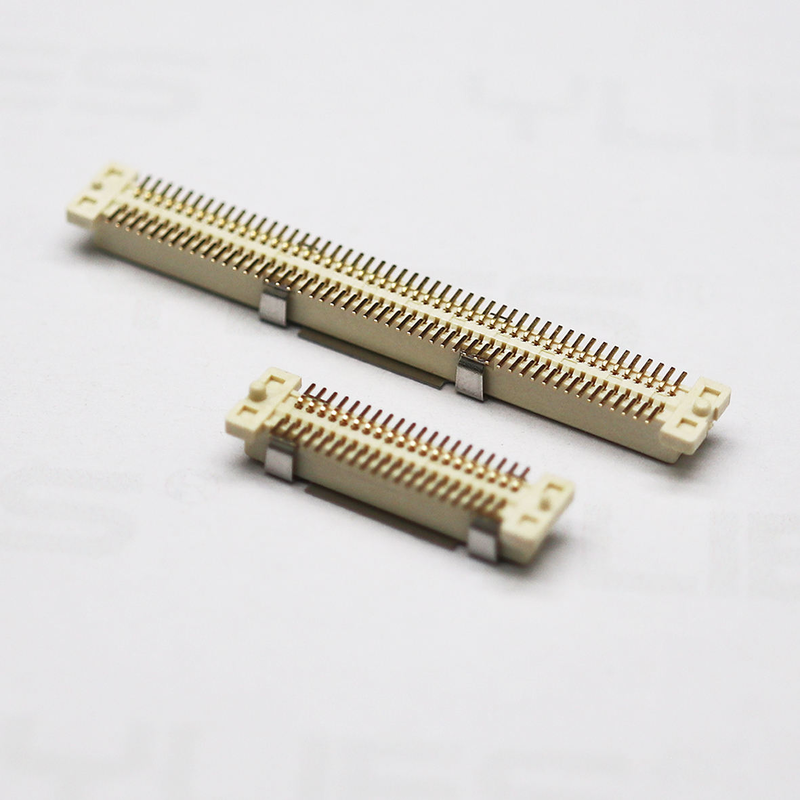

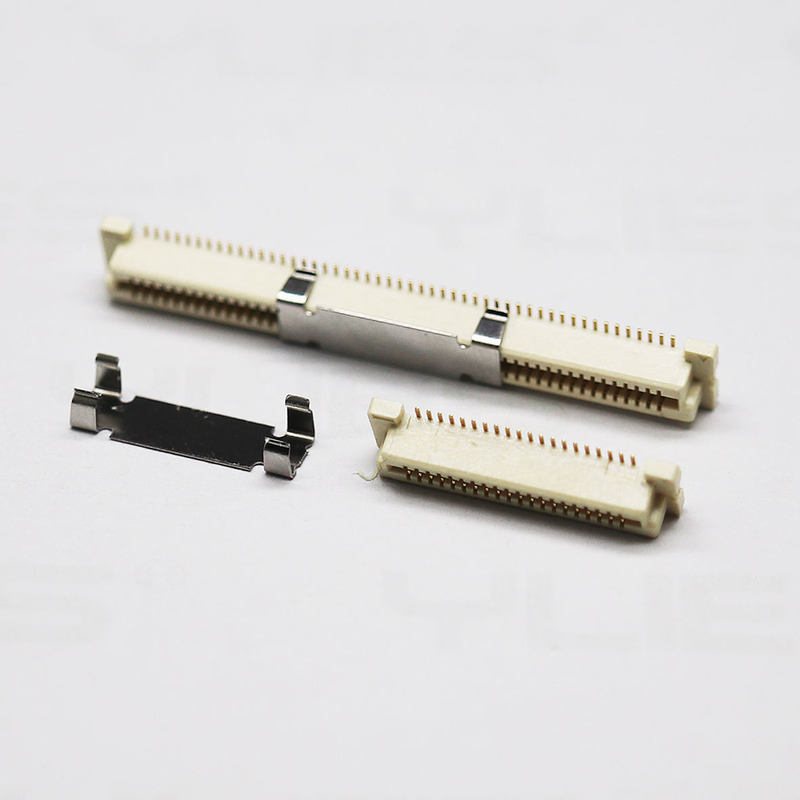

BTB-connector 0,8 mm Pitch Dual Slot SMT SMD Vrouwelijk Mannelijk PCB-board-to-board-connector
Hoogtepunten
✅Blind paren & zelf-afstemming Anti-mis-afstemming ontwerp: Ingebouwde geleiderribben en anti-keying structuur absorberen de PCB-assemblage tolerantie, waardoor pin beschadiging tijdens handmatig/geautomatiseerd paren wordt voorkomen. ✅Integratie van het signaal op hoge snelheid: Geoptimaliseerde contactgeometrie voor stabiele hoge snelheidsgegevensoverdracht, lage crosstalk voor PCB-stapeling met een hoge dichtheid.
✅Opties voor meerdere paringshoogten: standaard stapelhoogten beschikbaar, flexibel voor meerlagig PCB-moduleontwerp.
✅Dual Slot SMT-structuur: Mannelijke en vrouwelijke SMD-oppervlakbevestiging, compatibel met standaard PCB-reflowproces.
Productbeschrijving
| Categorie |
Parameter |
Detail |
| Elektrische apparatuur |
Pitch |
0.8 mm |
|
Nominale stroom |
0.5 A per contact |
|
Nominale spanning |
50 V wisselstroom/stroom |
|
Contactweerstand |
≤ 25 mΩ (initiële) |
|
Isolatieweerstand |
≥ 10 GΩ |
|
Voltage weerstaan |
250 V wisselstroom, 1 minuut |
| Mechanische apparatuur |
Paringscycli |
Minimaal 500 cycli |
|
Mating Tolerantie |
XY-tolerantie voor zelfopstelling bij blinde paring |
|
Montage-type |
SMT/SMD-oppervlaktebevestiging |
|
Structuur |
Dual Slot, Man + Vrouw set |
| Materiaal en bekleding |
Huizen |
LCP, UL94V-0, hoogtemperatuurbestendig |
|
Contactmateriaal |
koperen legering |
|
Contactplating |
Goudplatering op het contactgebied; onderplaat van nikkel |
|
Beëindigingsplatering |
Matte tin over nikkel |
| Milieu |
Werktemperatuur |
-40°C ~ +105°C |
|
Naleving |
RoHS, REACH, halogeenvrij facultatief |
| Leidraad voor solderen |
Terugstroomprofiel |
Loodvrije terugstroom, piektemperatuur ≤ 260°C, voldoet aan IPC/JEDEC J-STD-020 |
Kruisverwijzingen / Alternatief
Pin-to-pin compatibel alternatief voor JAE KX14/KX15 serie, Hirose FX18 serie, Molex 0.8mm pitch BTB dual slot serie.
Opmerking: Controleer de stapelhoogte en het aantal pinnen voordat u de PCB-opstelling maakt; verstrekken van datasheet en 3D STEP voor uw CAD-controle.
Productkenmerken
- Dual-slot geleidingsstructuur voorkomt omgekeerde invoeging, ondersteunt blind paring en zelf-afstemming, vermindert assemblage schroot.
- Hoogtemperatuur LCP-isolator, stabiel bij loodvrij teruglopend solderen, geen warpage.
- Precieze koperen legering met gouden bekleding, stabiele impedantie, lage contactweerstand voor hogesnelheidssignalen.
- SMD-band- en spoelverpakking, rechtstreeks compatibel met SMT-pick & place-machines.
- Flexible pin count & mated height customization voor modulair PCB stapelen.
Voordelen van het product
🔹Lagere foutpercentage van de montage: Anti-dummy-sleutel + zelf-afstemming tolerantie lost PCB-stack-up offset probleem, bespaart productie herwerk kosten.
🔹Consistente prestaties bij hoge snelheden: Een afgestemde contactstructuur zorgt voor signaalintegriteit voor hoogdichte boards.
🔹Vervanging: Compatibele voetafdruk met internationaal bekende merken, gemakkelijke BOM-kostenreductie zonder grote PCB-herontwerp.
🔹Fabrieksdirecte levering: Snelle steekproef en massaproductie, volledige QC-test voor verzending.
🔹Ingenieursondersteuning beschikbaar: Datasheet, 2D-tekening, 3D-STEP- en PCB-grondpatroon voor uw lay-outvalidatie.
Toepassing
industriële besturingsmodules
medische elektronica
IoT-gateway
opslagapparaat
weergave-module
elektronica voor de automobielindustrie
handheld-apparaten
opstapelen van communicatieplatformen
AI-sensormodules
Verpakking
Tape & Reel (Reel verpakking):Standaard rollenverpakking voor SMT pick-and-place machine. De onderdelen kunnen rechtstreeks op uw geautomatiseerde productielijn worden geladen zonder opnieuw te verpakken.
Levertyd
- Voorbeeldbestelling: 3 werkdagen
- Massaproductie-opdracht: 1-3 weken, afhankelijk van de configuratie en de bestelhoeveelheid
Fabriekscertificering en service op maat
- Certificeringen: ISO9001, RoHS, REACH-conform
- Voorbeeldenbeleid: Ondersteuning van gratis monsters, snelle afwisseling van monsters
- MOQ: lage MOQ voor standaardonderdelen; aangepaste configuraties MOQ bij evaluatie
- Op maat gemaakte mogelijkheden: op maat gemaakte penen, matte stapelhoogte, platingdikte, mechanische wijziging, speciale verpakking volgens uw tekening/specificatie.
Aanwijzingen voor de selectie van ingenieurs
- Bevestig.Gepaarde lengteTen eerste: Dit bepaalt de PCB-kloof tussen twee gestapelde platen.
- Bevestig het totale aantal pins, signaal/vermogen pin toewijzing.
- We leveren landpatroon en 3D STEP voor uw PCB-simulatie.
- Definieer de platingvereiste: goudflits / dik goud voor een omgeving met hoge trillingen / lange paringscyclus.
- Deel uw werktemperatuur, signaal snelheid en trillingsvereisten; ons AE-team zal het juiste onderdeelnummer aanbevelen.
- Test altijd gratis monsters voor massaproductie.
Veelgestelde vragen
K: Hebt u een catalogus? Kunt u mij de catalogus sturen om al uw producten te controleren?
A: Ja, u kunt ons online contacteren of een e-mail sturen om de catalogus te krijgen.
Ik kan het product niet vinden in uw catalogus.Kun je dit product voor me maken?
A: Onze catalogus toont de meeste producten, maar niet alle. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren.Voor uw referentieEen gewone mal maken duurt ongeveer 35-45 dagen.
K: Kun je een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor het testen.
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzend ik mijn bestelling?
A: Voor kleine pakketten, stuur ze per express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Door-to-Door service. Voor grote pakketten, kunnen we ze verzenden per lucht of zee. We gebruiken standaard export kartonnen.Wij zijn verantwoordelijk voor eventuele schade aan het product tijdens de levering..
6. V: Welke vorm van betaling accepteren jullie? Kan ik in RMB betalen?
A: We accepteren T/T ((Wire transfer), Western Union en PayPal. Wees er alsjeblieft zeker van dat we hetzelfde bedrag als de factuur kunnen ontvangen. En je kunt geld betalen in RMB. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf
A: We volgen ISO9001 strikt; IQC, OQC, IPQC en QA bezetten 10% van onze kwaliteitsafdeling. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig.
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel items hebben, is het onmogelijk om alle prijzen op een lijst te zetten.en de prijzen veranderen altijd vanwege de materiële kosten en de hoeveelheidEn u kunt ons een lijst geven van alle items die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie en prijslijst geven
Q: Kun je producten en verpakkingen op maat maken?
A: Ja. We hebben veel op maat gemaakte
Voor de verpakking op maat is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten.Ik moet er alleen op wijzen dat het extra kosten zal veroorzaken..
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 enz.
