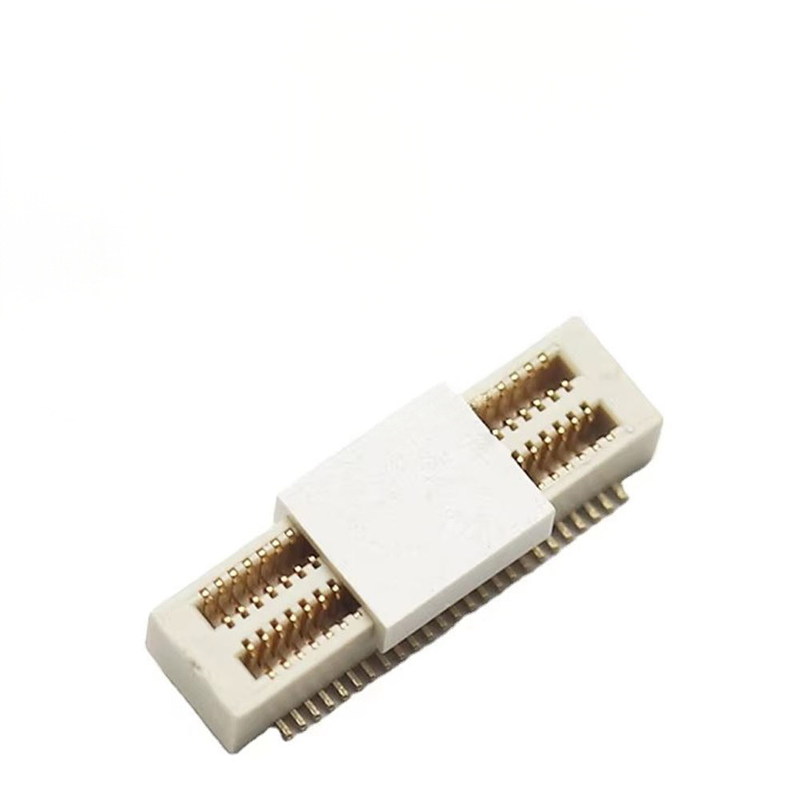

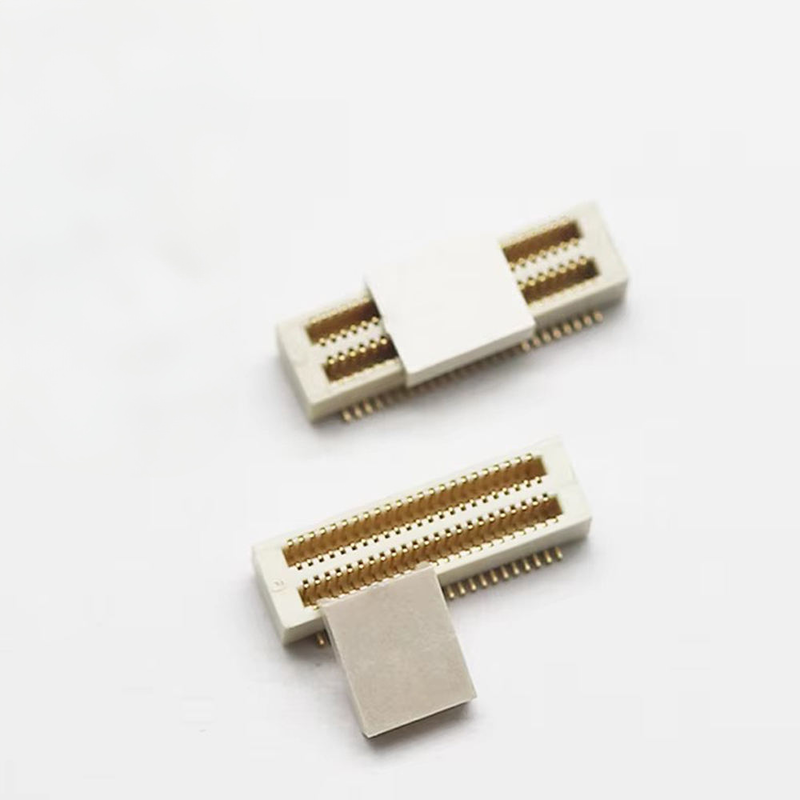

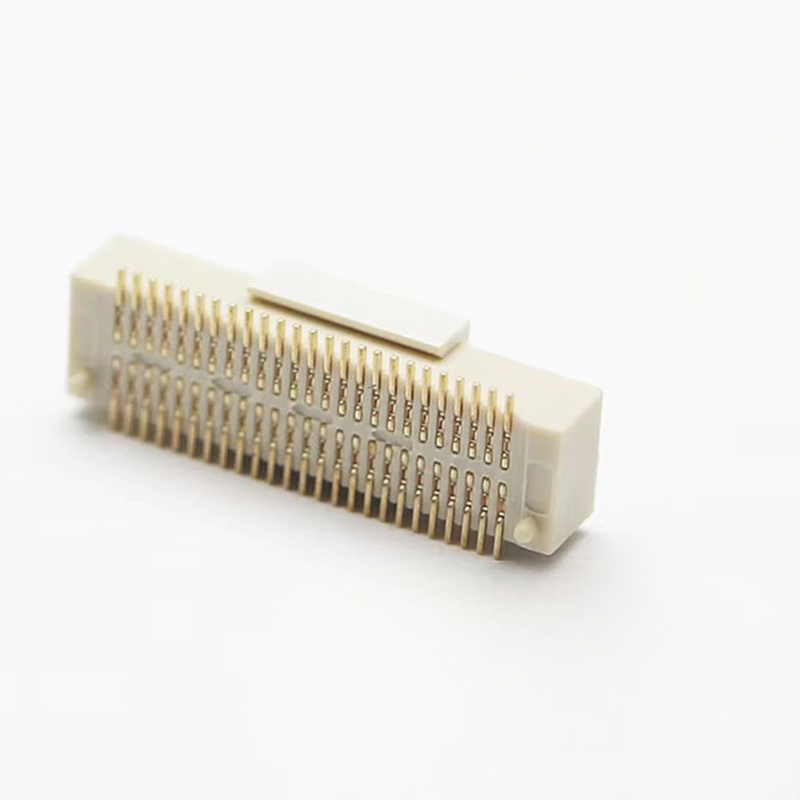

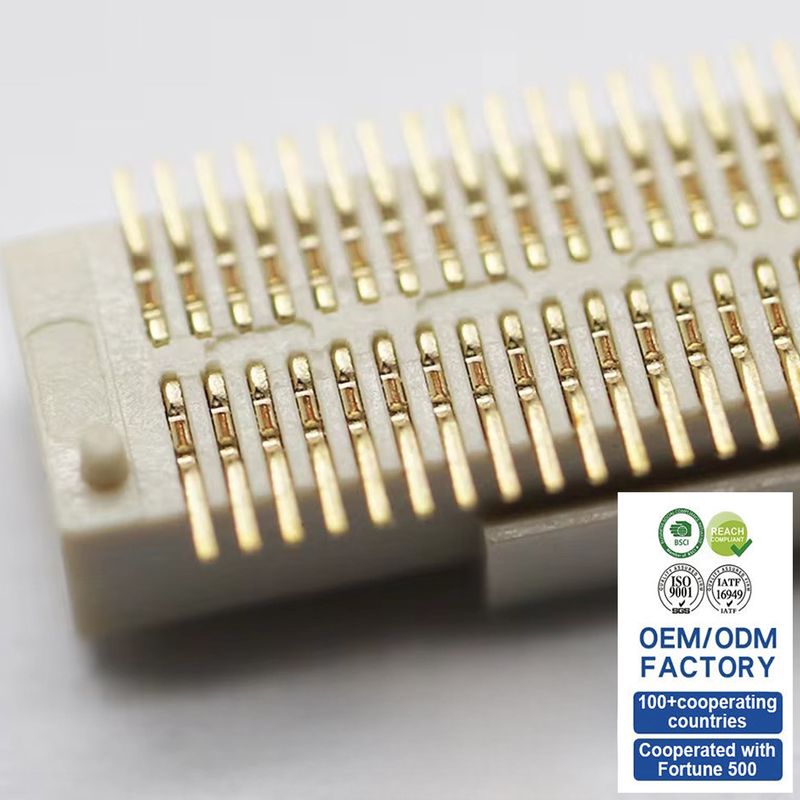

0.5mm Pitch Board-to-Board Connector BTB Mannelijke Vrouwelijke Rechte Hoek Zijdelingse Invoer SMT Header voor Smartphone & Drone PCB
Product Highlights
✅ Blind Mating / Zelfuitlijning & Anti-Verkeerde Uitlijning Ontwerp: Ingebouwde geleidingsnok om assemblage tolerantie te absorberen, pinbeschadiging tijdens handmatige/automatische koppeling te voorkomen en de SMT assemblageopbrengst te verhogen.
✅ Hoge Snelheid Signaalprestaties: Geoptimaliseerde impedantie & lage crosstalk structuur, stabiele transmissie voor hoge snelheid differentiële signalen voor mobiele & drone PCB stacking.
✅ Gecontroleerde Gekoppelde Hoogte: Precisie vaste PCB stacking speling, consistente bordafstand voor thermisch lay-out & mechanisch behuizingsontwerp.
✅ Rechte Hoek Zijdelingse Invoer SMT Zijdelingse koppeling, horizontale PCB verbinding, bespaart verticale ruimte voor slanke draagbare apparaten.
Productbeschrijving
| Categorie |
Artikel |
Specificatie |
| Elektrisch |
Pitch |
0.5 mm |
| Nominale Stroom |
0.5 A per pin |
| Nominale Spanning |
60 V DC |
| Contactweerstand |
≤ 60 mΩ |
| Isolatieweerstand |
≥ 1000 MΩ @ 250 VDC |
| Weerstaanspanning |
500 V AC, 1 min |
| Mechanisch |
Koppelcycli |
≥50 cycli |
| Gekoppelde Hoogte |
Aangepaste vaste stapelhoogte |
| Koppelrichting |
Rechte hoek, zijdelingse invoer |
| Montagetype |
SMT oppervlaktemontage |
| Materiaal & Plating |
Contactmateriaal |
Fosforbrons |
| Contact Plating |
Selectieve Goud plating op koppelgebied; Nikkel barrière; Soldeertail: Loodvrij Tin |
| Behuizing |
LCP, UL94V-0, hittebestendig |
| Omgeving |
Bedrijfstemperatuur |
-40℃ ~ +85℃ |
| Conformiteit |
RoHS, REACH |
| Soldeerhandleiding |
Reflow Profiel |
Standaard SMT loodvrije reflow, piek temp ≤260℃ |
Kruisverwijzing / Alternatief
Directe footprint-compatibele alternatief voor Molex, JAE, Hirose, TE 0.5mm zijdelingse invoer rechte hoek BTB series. Zelfde PCB landpatroon, geen grote PCB herontwerp vereist.
Opmerking: Verifieer pin-aantal, gekoppelde hoogte en plating specificatie voor drop-in vervanging.
Productkenmerk
- Anti-dummy sleutel + zelfuitlijnende geleidingspen voor blind koppelen, voorkomt omgekeerde invoer.
- LCP hittebestendige behuizing, bestand tegen loodvrije SMT reflow zonder vervorming.
- Dubbele veer contactstructuur, stabiele contactweerstand onder trillingen (drone / handheld apparaat).
- Zijdelingse invoer rechte hoek structuur, horizontale PCB interconnectie, slanke behuizingslay-out.
- Verkrijgbaar in meerdere pin-aantallen, aanpasbare gekoppelde hoogte en goud plating dikte.
Productvoordelen
- Robuuste Assemblage Tolerantie: Zelfuitlijning vermindert pick & place en koppelingsfoutpercentage.
- Klaar voor Hoge Snelheid: Lage crosstalk contact geometrie, geschikt voor mobiele & drone hoge snelheid signaalpad.
- Drop-In Vervanging: Compatibele footprint met internationale BTB merken, verkort project herontwerp cyclus.
- Stabiele Trillingsprestaties: Goede retentie kracht, geschikt voor drone trillingsomgeving.
- Volledige SMT Reel Verpakking: Direct te gebruiken op automatische SMT pick & place machine.
Toepassing
Smartphone interne PCB stacking, FPV / Consumenten Drone control board, draagbare slimme apparaten, compacte IoT modules, handheld elektronica.
Verpakking
Tape & Reel (Reel verpakking): Standaard reel verpakking voor SMT pick-and-place machine. Onderdelen kunnen direct op uw geautomatiseerde productielijn worden geladen zonder herverpakking. Cut-tape service is beschikbaar voor kleine batches prototypes.
Levertijd
- Sample order: 3 werkdagen
- Massaproductie order: 1-3 weken, afhankelijk van configuratie & bestelhoeveelheid
Fabriekscertificering & Maatwerk Service
- Certificeringen: ISO9001, RoHS, REACH compliant
- Sample Beleid: Gratis samples ondersteund, snelle sample doorlooptijd
- MOQ: Lage MOQ voor standaard onderdelen; aangepaste configuraties MOQ na evaluatie
- Maatwerk capaciteit: Aangepast pin-aantal, gekoppelde stapelhoogte, plating dikte, mechanische modificatie, speciale verpakking volgens uw tekening/specificatie.
Ingenieur Selectie Gids
- Bevestig pin-aantal, vereiste gekoppelde hoogte, rechte hoek zijdelingse invoer.
- Definieer goud plating dikte op basis van signaalsnelheid & levensduur vereisten.
- Controleer bedrijfstemperatuur en trillingsvereisten voor drone / handheld apparaat.
- Verifieer PCB footprint ten opzichte van onze tekening voor layout freeze.
- Vraag gratis samples aan voor SMT assemblage & signaalintegriteit test.
FAQ
V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken?A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis samples voor testen. Maar u moet de verzendkosten betalen.
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd.
V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Deur-tot-Deur service. Voor grote pakketten kunnen we ze per lucht of over zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt geld in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Strikt volgens ISO9001; IQC, OQC, IPQC en QA nemen 10% van onze afdeling Kwaliteit in beslag. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie en prijslijst geven.
V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Over aangepaste verpakkingen is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. Het is alleen nodig om te wijzen op het feit dat dit extra kosten met zich meebrengt.
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
