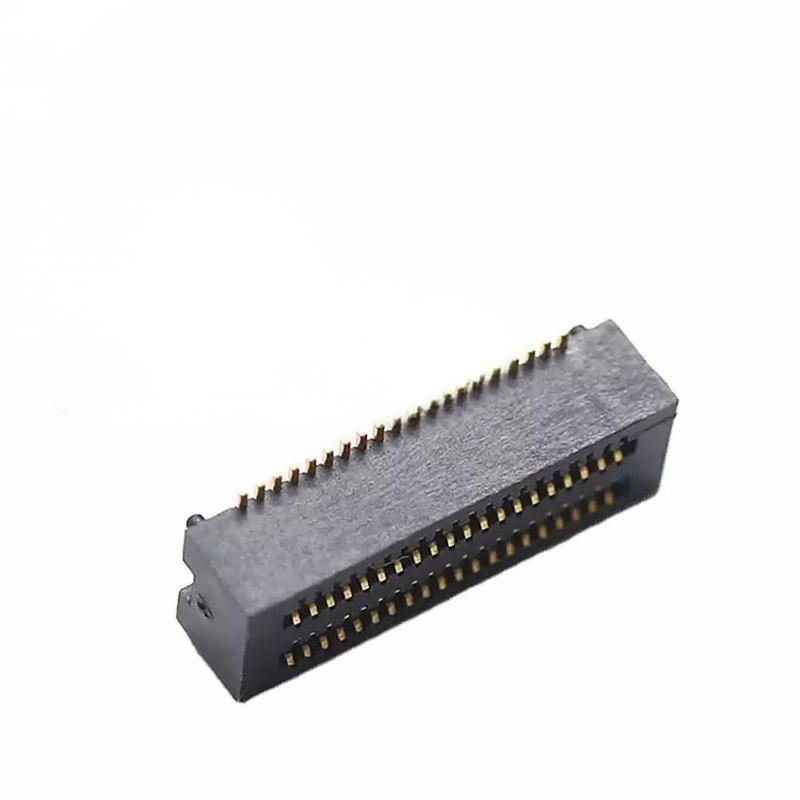

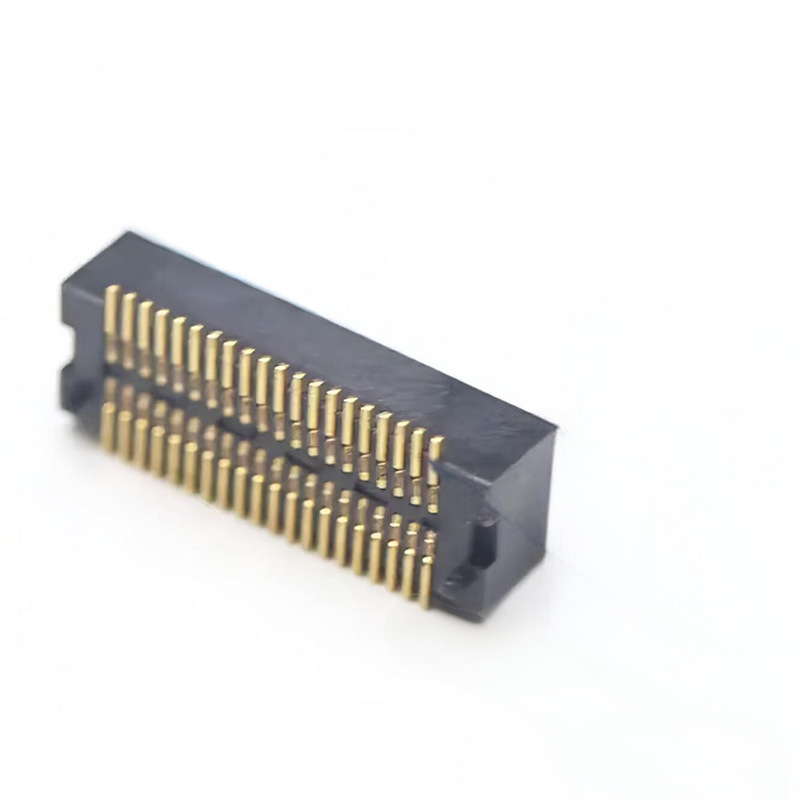

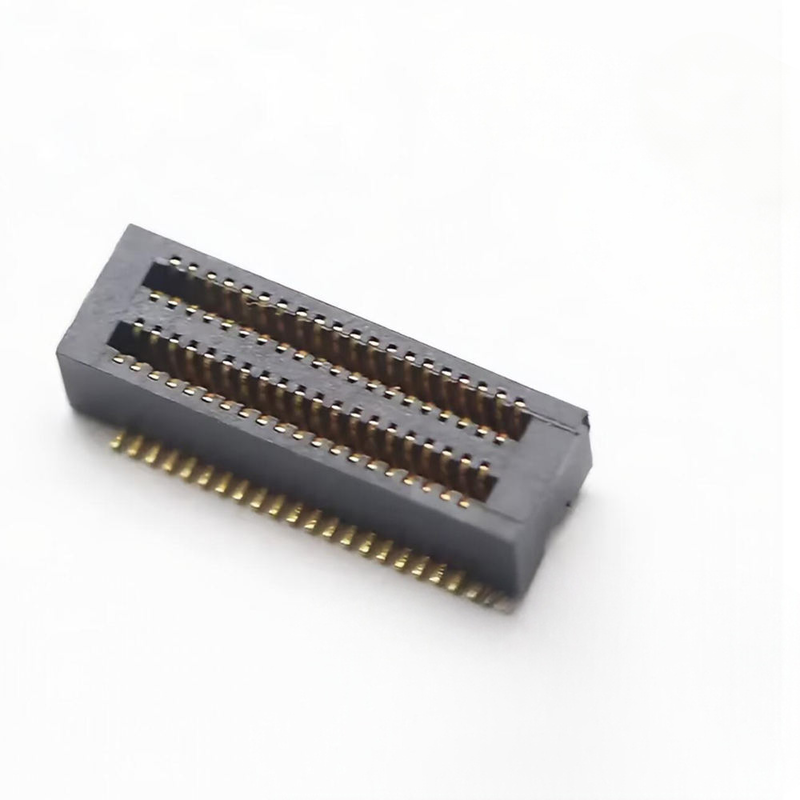

0.5mm Pitch Board-to-Board Connector BTB Mannelijk-Vrouwelijk Paar Koppelhoogte 3.0-4.5mm 10-100P voor Smartphone & Medische PCB
Product Highlights
✅ Blind Koppelen & Zelfuitlijning Anti-Verkeerde Uitlijning Ontwerp: Ingebouwde geleidingspennen om toleranties bij PCB-assemblage op te vangen, schade aan pinnen tijdens blind koppelen te voorkomen.
✅ Hoge Snelheid Signaalintegriteit: Geoptimaliseerde contactgeometrie voor stabiele snelle transmissie, lage overspraak voor compacte medische & mobiele PCB-stacks.
✅ Flexibele Gekoppelde Hoogte: 3.0–4.5mm gestapelde hoogte-opties, die de meeste smartphone en medische apparaat PCB-kloofvereisten dekken.
✅ Fijne Pitch 0.5mm, 10~100 Posities: Breed bereik aan pin-aantallen voor lage tot middelmatige I/O compacte PCB-interconnectie.
✅ SMD Tape & Reel Verpakking: Direct compatibel met automatische pick & place machines.
Productbeschrijving
| Categorie |
Artikel |
Specificatie |
| Elektrisch |
Pitch |
0.5 mm |
| Aantal Pinnen |
10 ~ 100 P |
| Gekoppelde Hoogte |
3.0 / 3.5 / 4.0 / 4.5 mm |
| Nominale Stroom |
0.5 A per signaalpin |
| Nominale Spanning |
50 V DC |
| Contactweerstand |
≤ 30 mΩ |
| Isolatieweerstand |
≥ 500 MΩ |
| Weerstaanspanning |
200 V AC, 1 min geen doorslag |
| Mechanisch |
Koppelcycli |
≥ 500 cycli |
| Bedrijfstemperatuur. |
-40°C ~ +85°C |
| Koppel- / Ontkoppelkracht |
Lage insteekkracht, hoorbare bevestigingsfeedback |
| Materiaal & Plating |
Contactmateriaal |
Fosforbrons |
| Contact Plating |
Koppelgebied: Verguld; Soldeeraansluiting: Vertind, Ni-barrière |
| Behuizing |
LCP / UL94-V0 Hoge Temperatuur Hars |
| Milieu & Solderen |
RoHS & Halogeenvrij |
Conform |
| Reflow Profiel |
Piek 260°C max, 30s verblijf, loodvrij reflow compatibel |
| Hand Solderen |
≤350°C, ≤3s, vermijd direct contact met plastic behuizing |
Cross‑Reference / Alternatief
Footprint compatibel drop-in alternatief voor Molex SlimStack, JAE, Hirose 0.5mm fine pitch BTB series.
- Hetzelfde PCB-footprint, geen grote PCB-herontwerp nodig voor vervanging.
- Onze verbeterde zelfuitlijnende geleiding verbetert de opbrengst versus standaard OEM-series tijdens geautomatiseerde assemblage.
Opmerking: Verifieer het exacte aantal pinnen & stapelhoogte voordat de lay-out wordt voltooid.
Productkenmerk

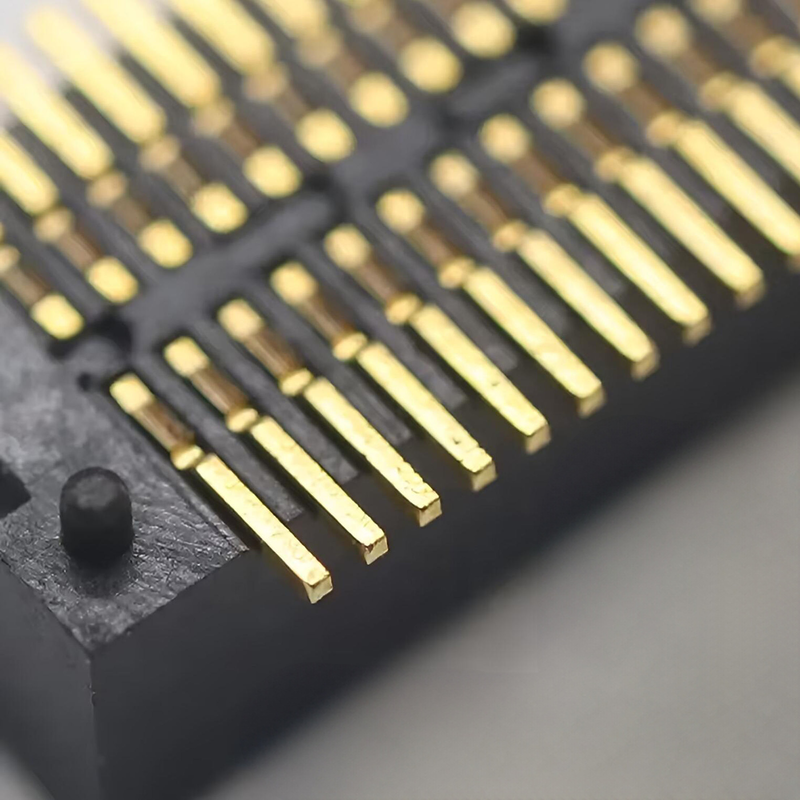

- Geïntegreerde anti-reverse & blind koppelen geleidingspennen voorkomen omgekeerde invoer en buigen van pinnen tijdens handmatige/robotassemblage.
- Dubbele-beam contactstructuur, handhaaft stabiele contactweerstand onder trillingen & thermische cycli.
- LCP hogetemperatuurbehuizing is bestand tegen loodvrije SMT reflow zonder vervorming.
- Compacte verticale stapelbare vormfactor, bespaart PCB-ruimte voor draagbare medische & mobiele apparaten.
- Verkrijgbaar in meerdere gekoppelde hoogtes en pin-aantallen, flexibel voor verschillende gestapelde PCB-kloven.
Productvoordelen
- Robuust tegen Assemblagetolerantie: Zelfuitlijning absorbeert kleine positionele afwijkingen, waardoor de assemblageafvalratio voor medische en smartphone massaproductie wordt verminderd.
- Consistente Hoge Snelheid Prestaties: Afgestemde contactstructuur behoudt signaalintegriteit voor snelle seriële verbindingen in compacte gestapelde PCB's.
- Medische Kwaliteit Conformiteitsoptie: RoHS, halogeenvrij, schone productie beschikbaar voor medische apparatuurprojecten.
- Volledige SMT Reel Verpakking: Klaar voor uw automatische pick-and-place lijn, geen herverpakking nodig.
- Snelle Sample & Maatwerk: Snelle engineering samples, aangepast pin-aantal/stapelhoogte beschikbaar op aanvraag.
Toepassing
- Interne PCB-stapel interconnectie van smartphones
- Draagbare medische apparaten: patiëntmonitoren, handheld diagnostische instrumenten
- Draagbare elektronica
- Compacte IoT-modules
- Handheld consumentenelektronica
Verpakking
Tape & Reel (Rolverpakking): Standaard rolverpakking voor SMT pick‑and‑place machine. Onderdelen kunnen direct op uw geautomatiseerde productielijn worden geladen zonder herverpakking. Cut‑tape service is beschikbaar voor kleine‑batch prototypes.
Levertijd
- Sample order: 3 werkdagen
- Massaproductie order: 1‑3 weken, afhankelijk van configuratie & bestelhoeveelheid
Fabriekscertificering & Maatwerk Service
- Certificeringen: ISO9001, RoHS, REACH conform
- Sample Beleid: Gratis samples ondersteund, snelle sample doorlooptijd
- MOQ: Lage MOQ voor standaard onderdelen; aangepaste configuraties MOQ na evaluatie
- Maatwerk Mogelijkheden: Aangepast pin-aantal, gekoppelde stapelhoogte, plating dikte, mechanische modificatie, speciale verpakking volgens uw tekening/specificatie.
Gids voor Ingenieurskeuze
- Bevestig eerst uw werkelijke PCB-stapelkloof en selecteer de bijbehorende gekoppelde hoogte (3.0–4.5mm).
- Valideer het aantal pinnen en definieer signaal/voedingspinnen vóór de PCB-lay-out.
- Gebruik de blind koppelen versie als uw assemblageproces robotstapeling of beperkte visuele toegang heeft.
- Voor medische projecten, specificeer medische kwaliteit materiaal en volledig materiaalcertificaat in de samplefase.
- Rolverpakking is standaard voor massale orders; adviseer ons van tevoren als zakverpakking vereist is.
FAQ
V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken?A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis samples voor testen. Maar u moet de verzendkosten betalen.
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd.
V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Deur-tot-Deur service. Voor grote pakketten kunnen we ze per lucht of over zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt geld in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volgt strikt ISO9001; IQC, OQC, IPQC en QA nemen 10% van onze afdeling Kwaliteit in beslag. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven.
V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben veel aangepaste producten gemaakt voor onze klanten (voornamelijk kabelbomen). Over aangepaste verpakkingen is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. Alleen moet worden opgemerkt dat dit extra kosten met zich meebrengt.
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
