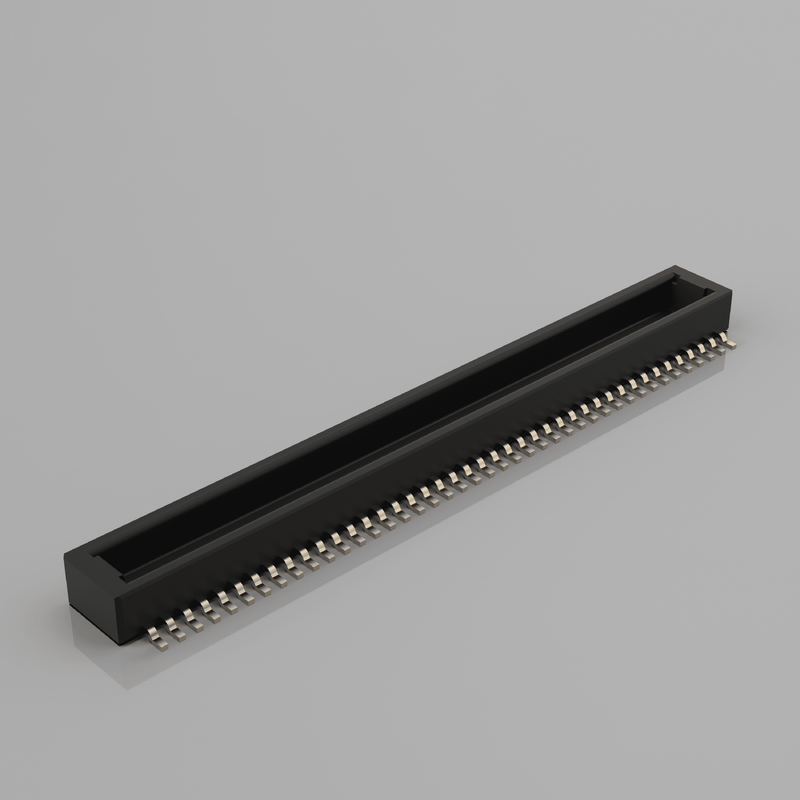

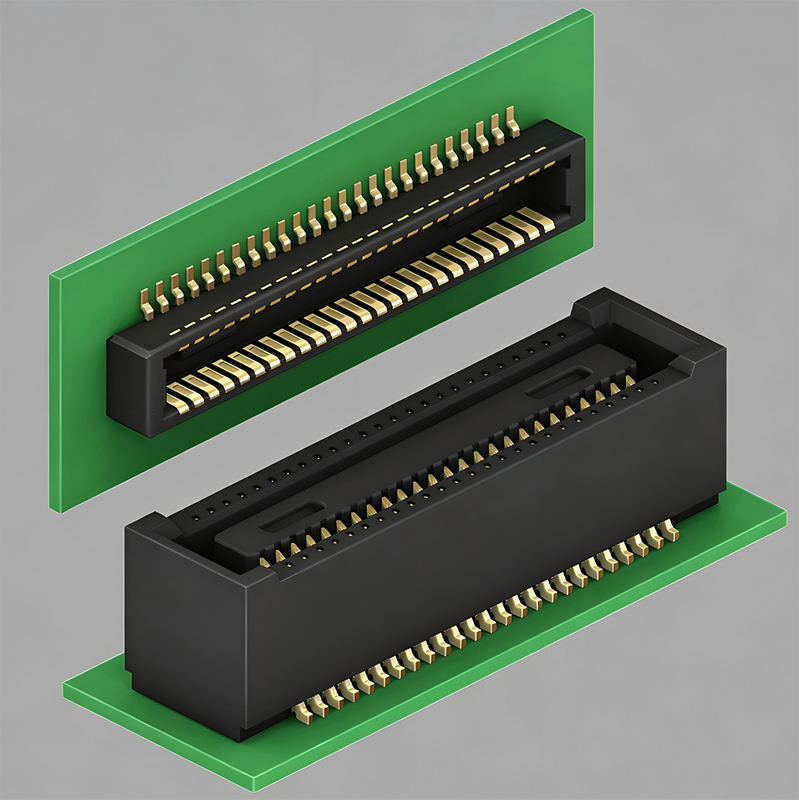

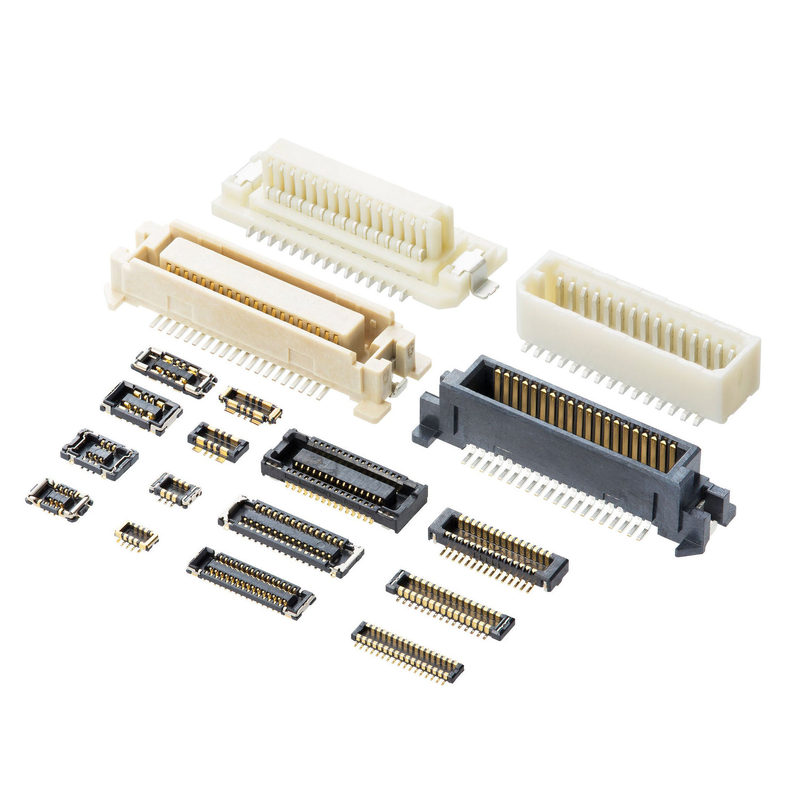

0.4mm Pitch Board to Board & Mezzanine Connectors Rechthoekige connector Alternatief HRS DF40C-80DP-0.4V ((51)
Hoogtepunten
- Blind paren & zelf-uitlijning + anti-mis-uitlijning ontwerp: ingebouwde geleidingsribben, verdraagt PCB-assemblageverschuiving, voorkomt pinnenbeschadiging bij blind paren, verhoogt de assemblageopbrengst.
- Signalintegratie bij hogesnelheden: Ondersteunt tot 20 Gbps, compatibel met PCIe, USB3.1 Gen2, MIPI, SATA hogesnelheidsdifferentiële signalen.
- Flexible paringshoogte opties: Meerdere stapelhoogte-keuzes (1,5 / 2,0 / 3,0 / 3,5 / 4,0 mm), voldoet aan de eisen voor het stapelen van gelaagde mezzanine-PCB's.
- 80 posities, 0,4 mm fijne toonhoogte, rechte hoek SMT-montage: Compacte voetafdruk voor een dichte PCB-opstelling.
Productbeschrijving
| Categorie |
Artikel 1 |
Parameter |
| Elektrische prestaties |
Contacthoogte |
0.4 mm |
|
Aantal contacten |
80 pinnen, twee rijen |
|
Nominale stroom per contact |
0.3 A |
|
Nominale spanning |
DC 30 V |
|
Max. contactweerstand |
≤ 90 mΩ |
|
Isolatieweerstand |
≥ 500 MΩ |
|
Voltage weerstaan |
100 V wisselstroom |
|
Maximaal transmissiesnelheid |
20 Gbps |
| Mechanische prestaties |
Gepaarde lengte |
1.5 / 2.0 / 3.0 / 3.5 / 4.0 mm Optioneel |
|
Paringscycli |
≥ 30 cycli |
|
Montage-type |
SMT in rechte hoek |
|
Tolerantie voor zelfopstelling |
X-Y-richtingsassemblage verschuiving compensatie |
| Materiaal en bekleding |
Huismateriaal |
LCP, UL94 V-0 Vlamvertrager |
|
Eindmateriaal |
Fosforbrons |
|
Contactplating |
Goudverf op het contactgebied, nikkelbarrière om het lossen van de soldeer te voorkomen |
| Milieu |
Werktemperatuur |
-35 °C ~ +85 °C |
|
Naleving |
RoHS, REACH |
| Leidraad voor solderen |
Terugstroomprofiel |
Standaard loodvrije SMT-terugstroom; anti-solder wicking barrière ontwerp om te voorkomen dat tin naar de contactzone kruipt |
Kruisverwijzingen / Alternatief
Directe vervanging vanHRS DF40C-80DP-0.4V ((51). Pinout, voetafdruk, stapel hoogte, en paring interface zijn volledig overeenkomen.
Kruisverwijzing: Hirose DF40C-serie, vergelijkbaar met Amphenol BergStak 0,4 mm fijn pitch B2B mezzanine connectoren.
Productkenmerken
- Anti-mis-afstemming leidende structuur, ondersteunt blind paring & zelf-afstemming, absorbeert PCB stapelen positie afwijking.
- Nikkelbarrière terminalontwerp, effectief blokkeert soldeer wicking tijdens SMT reflow soldering.
- Versterkte behuizing met schokabsorberende ribben verbetert de trillings- en schokbestendigheid.
- Rechthoekige SMT-afsluiting, geoptimaliseerd pick & place pad voor automatische montage.
- Hoogfrequentie-geoptimaliseerde terminalgeometrie om stabiele signaalintegrititeit bij hoge snelheid te behouden.
- Compact laag profiel mezzanine stapelontwerp, bespaart interne apparatuur ruimte.
Voordelen van het product
- Vervanging: geen wijziging van de PCB-opstelling, rechtstreekse vervanging van HRS DF40C-80DP-0.4V ((51), vermindert de lange levertijd en het tekort aan leveringsrisico van geïmporteerde merken.
- Stabiele prestaties bij hoge snelheden: Ingestelde impedantieregeling voor hogesnelheidsdifferentiële interfaces.
- Hoge verzamelopbrengst: Ingebouwde blind mate & anti-dummy sleutel ontwerp om omgekeerde invoeging en pin buigen te voorkomen.
- Automatiseringsvriendelijk: Standaard spoelverpakking voor directe SMT-oppakken.
- Fabrieksaanpassing beschikbaar: Stel de stapelhoogte, het aantal pinnen en de dikte van de bekleding aan per projectvereiste.
Toepassing
met een vermogen van niet meer dan 10 W
- Medische beeldvorming modules
- industriële bedieningsplaten
- Camera- en MIPI-sensormodules
- Draagbare consumentenelektronica
- Edge computing & embedded systemen
- met een vermogen van niet meer dan 50 W
Levertyd
- Voorbeeldbestelling: 3 werkdagen
- Massaproductie-opdracht: 1-3 weken, afhankelijk van de configuratie en de bestelhoeveelheid
Fabriekscertificering en service op maat
- Certificeringen: ISO9001, RoHS, REACH-conform
- Voorbeeldenbeleid: Ondersteuning van gratis monsters, snelle afwisseling van monsters
- MOQ: lage MOQ voor standaardonderdelen; aangepaste configuraties MOQ bij evaluatie
- Op maat gemaakte mogelijkheden: op maat gemaakte penen, matte stapelhoogte, platingdikte, mechanische wijziging, speciale verpakking volgens uw tekening/specificatie.
Aanwijzingen voor de selectie van ingenieurs
- Bevestig eerst de vereiste matched stack hoogte; dit is de kerndimensie voor mezzanine PCB stackup.
- Verifiëren van de bandbreedtevereiste voor hoge-snelheidsinterfaces (≤ 20 Gbps).
- Controleer de PCB-ruimte; de SMT-voetafdruk in rechte hoek komt overeen met de oorspronkelijke HRS DF40C-80DP-0.4V ((51).
- Als uw toepassing een trillings-/schokomgeving heeft, moet u de paringscyclus en het werktemperatuurbereik bevestigen.
- Vraag gratis monsters voor signaalintegrity-test en SMT-montageverificatie vóór massaproductie.
Veelgestelde vragen
K: Hebt u een catalogus? Kunt u mij de catalogus sturen om al uw producten te controleren?
A: Ja, u kunt ons online contacteren of een e-mail sturen om de catalogus te krijgen.
Ik kan het product niet vinden in uw catalogus.Kun je dit product voor me maken?
A: Onze catalogus toont de meeste producten, maar niet alle. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren.Voor uw referentieEen gewone mal maken duurt ongeveer 35-45 dagen.
K: Kun je een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor het testen.
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzend ik mijn bestelling?
A: Voor kleine pakketten, stuur ze per express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Door-to-Door service. Voor grote pakketten, kunnen we ze verzenden per lucht of zee. We gebruiken standaard export kartonnen.Wij zijn verantwoordelijk voor eventuele schade aan het product tijdens de levering..
6. V: Welke vorm van betaling accepteren jullie? Kan ik in RMB betalen?
A: We accepteren T/T ((Wire transfer), Western Union en PayPal. Wees er alsjeblieft zeker van dat we hetzelfde bedrag als de factuur kunnen ontvangen. En je kunt geld betalen in RMB. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf
A: We volgen ISO9001 strikt; IQC, OQC, IPQC en QA bezetten 10% van onze kwaliteitsafdeling. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig.
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel items hebben, is het onmogelijk om alle prijzen op een lijst te zetten.en de prijzen veranderen altijd vanwege de materiële kosten en de hoeveelheidEn u kunt ons een lijst geven van alle items die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie en prijslijst geven
Q: Kun je producten en verpakkingen op maat maken?
A: Ja. We hebben veel op maat gemaakte
Voor de verpakking op maat is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten.Ik moet er alleen op wijzen dat het extra kosten zal veroorzaken..
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 enz.
