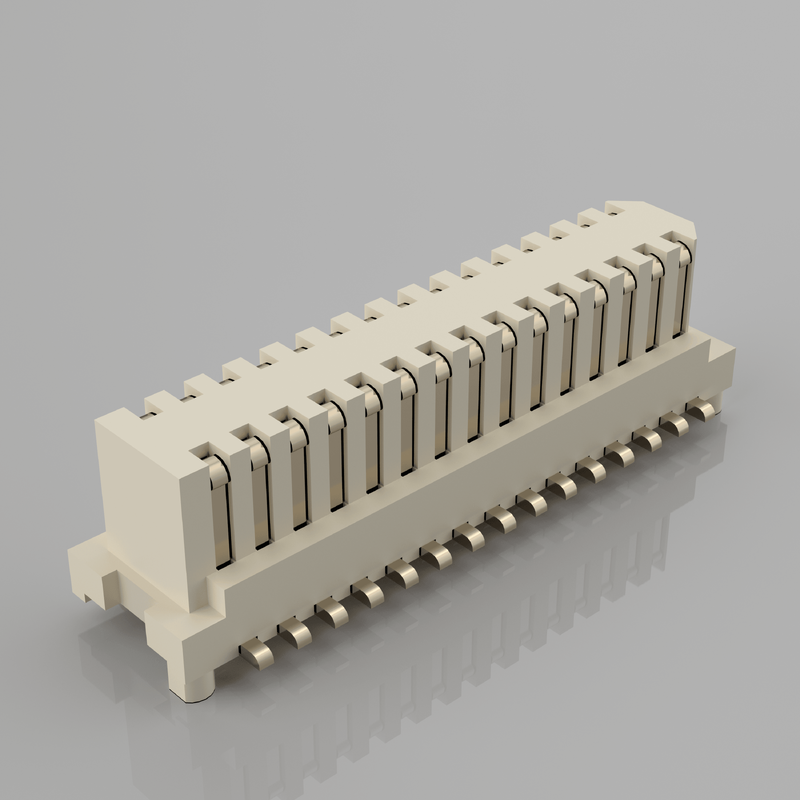

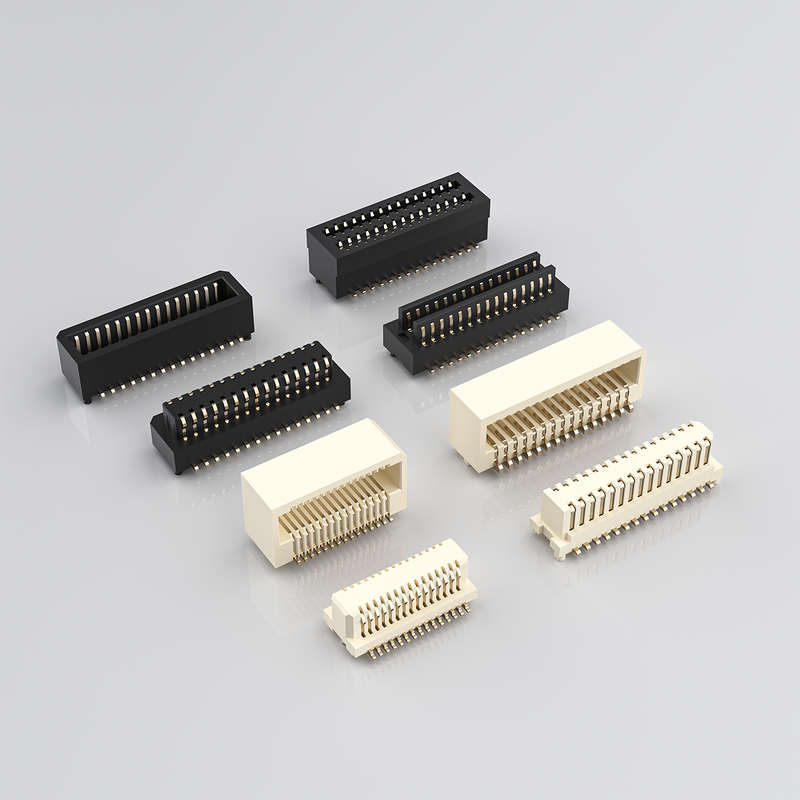

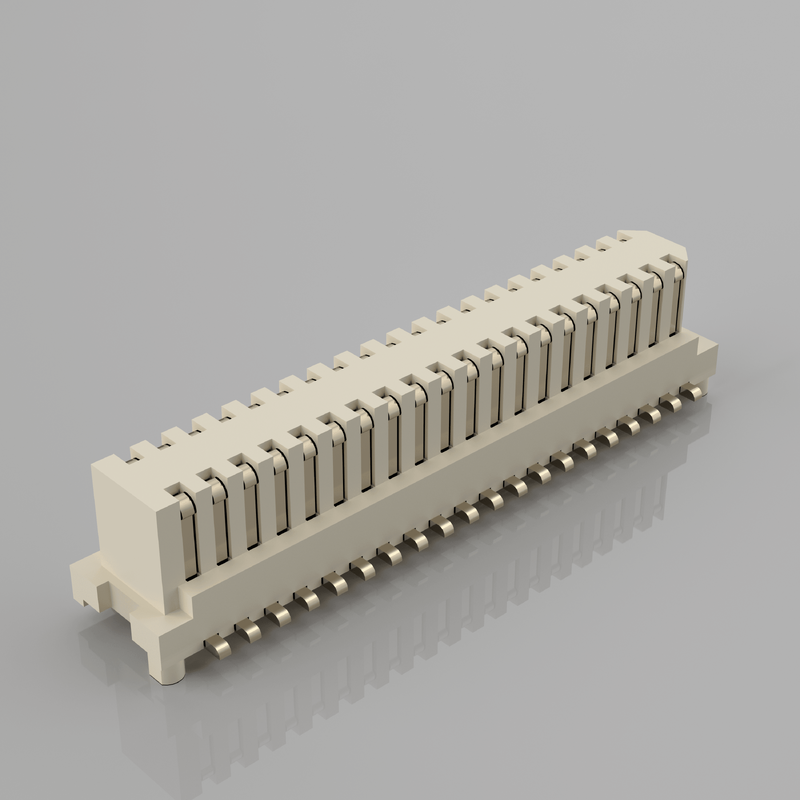

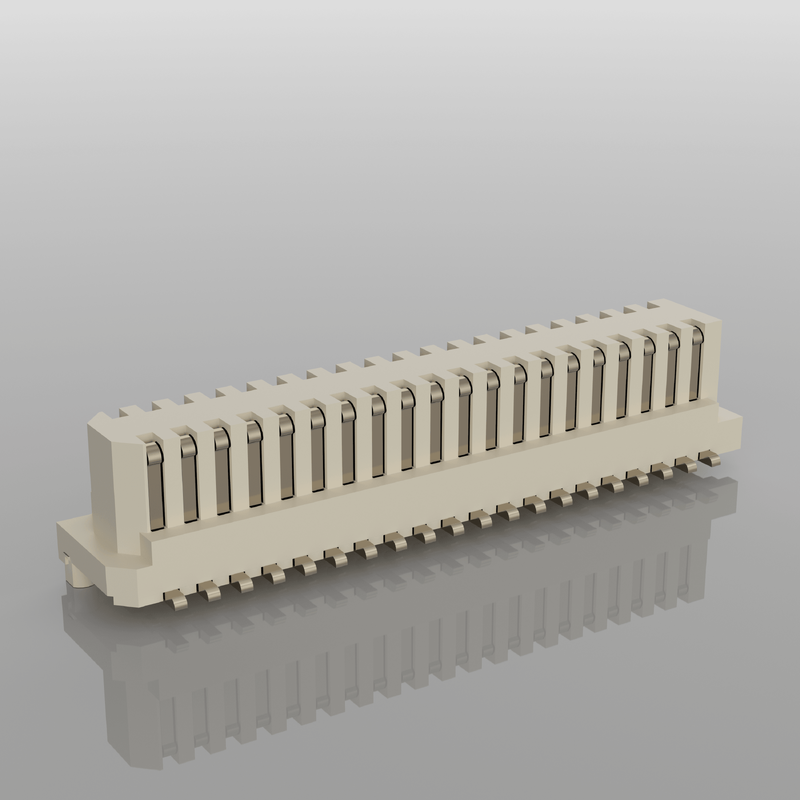

Mannelijke 0,5 mm Pitch Single Slot Board-to-Board & Mezzanine Connectors Rechthoekige connector voor PCBA
Hoogtepunten
- Blind paren en zelf-uitlijning: Ingebouwde leidende baas & chamfer behuizing compenseren voor X/Y verplaatsing van de assemblage; vermijden van pin schade tijdens blind inbrengen voor modulaire PCBA assemblage
- Signalprestaties bij hoge snelheid: Geoptimaliseerde signaalintegriteit, ondersteunt LVDS, PCIe, hogesnelheidsdifferentiële transmissie voor digitale modules met een hoge dichtheid
- Aanpasbare geslachtshoogte: Meerdere opties voor gematteerde hoogte om de exacte PCB-naar-PCB-kloof te definiëren, overeenkomen met uw mechanische behuizingsbeperking
- SMT-formulier met een enkel slot: 90° rechthoekige PCB-interconnectie, bespaart essentiële interne ruimte van het apparaat
Productbeschrijving
| Artikel 1 |
Parameter |
| Elektrische prestaties |
|
| Pitch |
0.5 mm |
| Nominale stroom (per signaalcontact) |
0.5 A |
| Nominale spanning |
50 V gelijkstroom |
| Voltage-bestendigen |
250 V wisselstroom, 1 minuut |
| Aanvankelijke contactweerstand |
≤ 30 mΩ |
| Isolatieweerstand |
≥ 109 Ω |
| Signaleringspercentage |
tot en met 10 Gbps |
| Mechanische prestaties |
|
| Aantal posities |
Op aanvraag aangepast bereik |
| Gepaarde lengte |
Meerdere stapelhoogteopties |
| Paringscycli |
Minimaal 30 cycli |
| Mating Tolerantie |
X/Y-verschuivingstolerantie voor blindmating |
| Montage-type |
SMT Rechthoek |
| Materiaal en bekleding |
|
| Huizen |
LCP, UL94 V-0 vlamvertrager |
| Contactmateriaal |
met een breedte van niet meer dan 50 mm |
| Paring contactplating |
Goud boven nikkel; meerdere gouddikte-opties |
| SMT-beëindigingsplatering |
Blokken |
| Milieu |
|
| Werktemperatuur |
-40 °C ~ +105 °C |
| Naleving |
RoHS, REACH-conform |
| Leidraad voor solderen |
|
| Terugstroomprofiel |
Piek 245-260 °C, volgens J-STD-020-standaard; geen golfsoldering |
| Vergadering |
Compatibel met SMT-standaard pick-and-place-apparatuur |
Kruisverwijzingen / Alternatief
Deze rechthoekige mezzanine connector is ontworpen als een functioneel alternatief voor gevestigde internationale series van Molex, JAE, Hirose en Amphenol.
- Voor een snelle validatie van een tweede bron: dezelfde toonhoogte, gematteerde hoogte, mechanische contour voor hergebruik van PCBA.
- Notitie: Voorafgaand aan de massaproductie moet u altijd een elektrische en mechanische validatie uitvoeren; 100% pin-to-pin-match is beschikbaar per referentiedeelnummer.
- Vermindert de afhankelijkheid van lange levertijd overzeese componenten, verkorteert de levertijd van uw project.
Productkenmerken
- Een enkel-slot rechthoekige constructie voor een orthogonale 90° PCBA-verbinding.
- Gepolariseerde behuizing + uitlijning baas voorkomt omgekeerde invoeging en pin beschadiging tijdens de assemblage.
- Een zelf-afstemmende schemering maakt een betrouwbare blinde koppeling mogelijk voor de montage van een omhulsel-gesloten module.
- Een hoogwaardige LCP-behuising is bestand tegen hoge SMT-terugstroomtemperatuur zonder vervorming.
- De geoptimaliseerde contactgeometrie zorgt voor een stabiele hogesnelheidsdifferentiële signaalprestatie.
- Meerdere matched-hoogte selecties voor het vaststellen van nauwkeurige mezzanine PCB gap.
- Volledig SMT-compatibel, klaar voor geautomatiseerde massaproductie.
Voordelen van het product
- Montagevriendelijk: Blind-mating tolerance absorbeert PCB-plaatsingsfouten, lagere afwijzingsgraad van de assemblage.
- SI-geoptimaliseerd: De afgestemde contactstructuur minimaliseert de overspel voor hogesnelheidsdigitale signaaloverdracht.
- Oplossing van de tweede bron: Direct voetafdruk alternatief voor premium buitenlandse merken, concurrerende kosten en kortere levertijd.
- Flexible aanpassing: Pin aantal, gematteerde hoogte, en goudplatering dikte configureerbaar voor uw ontwerp.
- Consistente kwaliteit: Strikte coplanariteitscontrole voorkomt SMT-risico's bij open solderen op fijnspitspads.
Toepassing
- Industriële ingebedde modules
- IoT-gateway- en sensorassemblages
- Medische compacte PCBA-subplaten
- Handmatige test- en meetapparatuur
- Beveiligingscamera's en zichtmodules
- Communicatie-perifere hardware
- PCB-assemblages met hoge dichtheid voor consumenten
- Modulaire interconnectie van interne orthogonale platen
Verpakking
Tape & Reel (Reel verpakking):Standaard rollenverpakking voor SMT pick-and-place machine. De onderdelen kunnen rechtstreeks op uw geautomatiseerde productielijn worden geladen zonder opnieuw te verpakken.
Levertyd
- Voorbeeldbestelling: 3 werkdagen
- Massaproductie-opdracht: 1-3 weken, afhankelijk van de configuratie en de bestelhoeveelheid
Fabriekscertificering en service op maat
- Certificeringen: ISO9001, RoHS, REACH-conform
- Voorbeeldenbeleid: Ondersteuning van gratis monsters, snelle afwisseling van monsters
- MOQ: lage MOQ voor standaardonderdelen; aangepaste configuraties MOQ bij evaluatie
- Op maat gemaakte mogelijkheden: op maat gemaakte penen, matte stapelhoogte, platingdikte, mechanische wijziging, speciale verpakking volgens uw tekening/specificatie.
Aanwijzingen voor de selectie van ingenieurs
- Bevestig kritische dimensie:Gepaarde lengte= vaste ruimte tussen twee PCB's; selecteer eerst de juiste hoogtevariant.
- Tellen van de totale pins: afzonderlijke signaalpins en powerpins; reserve grondpins voor signaalintegratie bij hoge snelheid.
- Controleer de vereiste gegevenssnelheid: Bevestig of voor uw protocol een hoge-snelheid differentiële prestaties nodig zijn.
- Definieer de specificaties van de bekleding: dikkere goudbekleding voor trillingen/harde omgevingen met een lange levensduur.
- Montagevoorwaarde: Indien uw product blind moet worden gemonteerd, moet u bevestigen dat de tolerantie voor zelfopstelling overeenkomt met uw mechanische stapeling.
- SMT-proces: gebruik rollenverpakking voor massaproductie; aanvraag gratis monsters voor de verificatie van het prototype voordat het volledig wordt vrijgegeven.
- Kruisverwijzing: Stuur uw oorspronkelijke deelnummer van de concurrent; wij zullen een overeenkomend alternatief model aanbevelen voor validatie.
Veelgestelde vragen
K: Hebt u een catalogus? Kunt u mij de catalogus sturen om al uw producten te controleren?
A: Ja, u kunt ons online contacteren of een e-mail sturen om de catalogus te krijgen.
Ik kan het product niet vinden in uw catalogus.Kun je dit product voor me maken?
A: Onze catalogus toont de meeste producten, maar niet alle. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren.Voor uw referentieEen gewone mal maken duurt ongeveer 35-45 dagen.
K: Kun je een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor het testen.
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzend ik mijn bestelling?
A: Voor kleine pakketten, stuur ze per express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Door-to-Door service. Voor grote pakketten, kunnen we ze verzenden per lucht of zee. We gebruiken standaard export kartonnen.Wij zijn verantwoordelijk voor eventuele schade aan het product tijdens de levering..
6. V: Welke vorm van betaling accepteren jullie? Kan ik in RMB betalen?
A: We accepteren T/T ((Wire transfer), Western Union en PayPal. Wees er alsjeblieft zeker van dat we hetzelfde bedrag als de factuur kunnen ontvangen. En je kunt geld betalen in RMB. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf
A: We volgen ISO9001 strikt; IQC, OQC, IPQC en QA bezetten 10% van onze kwaliteitsafdeling. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig.
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel items hebben, is het onmogelijk om alle prijzen op een lijst te zetten.en de prijzen veranderen altijd vanwege de materiële kosten en de hoeveelheidEn u kunt ons een lijst geven van alle items die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie en prijslijst geven
Q: Kun je producten en verpakkingen op maat maken?
A: Ja. We hebben veel op maat gemaakte
Voor de verpakking op maat is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten.Ik moet er alleen op wijzen dat het extra kosten zal veroorzaken..
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 enz.
