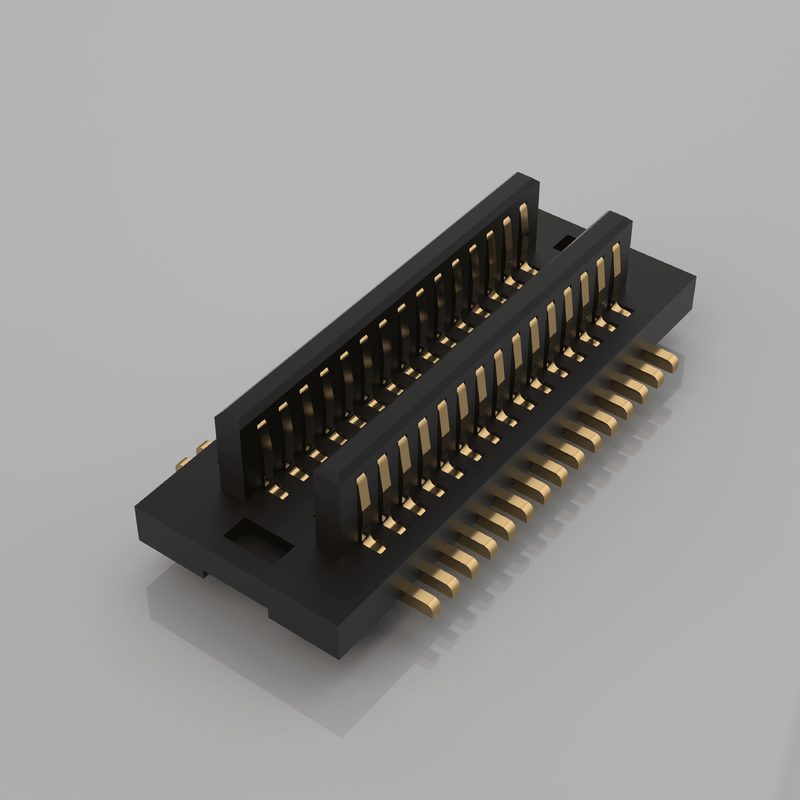

BTB 0.5mm Pitch Dubbele Slot 20P 30P Board-to-Board Connector Mannelijk-Vrouwelijk Haakse Connector voor PCB-bord
Product Highlights
✅ Blindkoppeling & Zelfuitlijning anti-verkeerde uitlijning ontwerp: Dubbele sleuf geleidingsstructuur absorbeert montage-offset tolerantie, vermindert risico op koppelingsfouten tijdens grootschalige SMT-productie ✅ Hoge-snelheid signaalprestaties: Geoptimaliseerde dubbele sleuf contactgeometrie, stabiele signaalintegriteit voor digitale transmissie met hoge snelheid
✅ Gedefinieerde gekoppelde hoogte opties: Standaard gestapelde hoogte voor haakse koppeling, duidelijke Z-afmeting controle voor PCB stapelontwerp
✅ 0.5mm hoge-dichtheid pitch: Dubbele sleuf haakse SMT-lay-out, bespaart PCB-voetafdruk voor compacte moduleontwerp
✅ Dubbele-contact dubbele-sleuf structuur: Verbeterde schok- en trillingsbestendigheid, stabiele continuïteit onder mechanische belasting
Productbeschrijving
| Artikel |
Specificatie |
Opmerkingen |
| Elektrische prestaties |
|
|
| Pitch |
0.5 mm |
Dubbele-sleuf dubbele-rij |
| Posities |
20P, 30P |
Aangepast aantal pinnen beschikbaar |
| Nominale stroom (per pin) |
0.5 A |
Signaaltoepassing, derating voor stroompad |
| Nominale spanning |
50 V AC |
|
| Contactweerstand |
≤50 mΩ |
Initiële waarde |
| Isolatieweerstand |
≥1000 MΩ |
DC 100 V |
| Weerstaanspanning |
500 V AC / 1 min |
Geen doorslag |
| Mechanische prestaties |
|
|
| Koppelcycli |
250 cycli |
Mechanische duurzaamheid |
| Gekoppelde hoogte |
Standaard configureerbaar |
Op aanvraag specificeren |
| Montagetype |
SMT Haaks |
PCB oppervlaktemontage |
| Geslacht |
Mannelijke stekker / Vrouwelijke bus |
Gekoppeld in paren |
| Materiaal & Plating |
|
|
| Behuizing |
Hoge-temperatuur LCP |
UL94 V-0 vlamvertragend |
| Contactmateriaal |
Fosforbrons |
Hoge-elasticiteit koperlegering |
| Contactoppervlak Plating |
3-10 μ” Goud over Nikkel |
Anti-oxidatie, betrouwbaar contact |
| Solder Tail Plating |
Mat Tin over Nikkel |
Goede SMT soldeerbaarheid |
| Milieu |
|
|
| Bedrijfstemperatuur |
‑40 ℃ ~ +85 ℃ |
Industriële reeks |
| Conformiteit |
RoHS-2, Loodvrij |
|
| SMT Soldeerrichtlijn |
Reflow profiel: 260 ℃ max, 10 s piek |
Volg IPC/JEDEC standaard; vermijd herhaaldelijk over-reflowen |
Kruisverwijzing / Alternatief
Deze dubbele-sleuf 0.5mm haakse BTB dient als een form-fit-function alternatief voor mainstream internationale series.
Opmerking: Verifieer gekoppelde hoogte, pin-out, footprint en plating vóór directe drop-in vervanging.
- Vervanging voor geselecteerde Molex, JAE, Amphenol 0.5mm dubbele-sleuf haakse BTB series
- Aangepaste footprint wijziging beschikbaar indien de originele vendor footprint niet kan worden gematcht
- Wij bieden een footprint vergelijkingsdocument op aanvraag voor validatie door ingenieurs
Productkenmerk
- Dubbele-sleuf geleidingsmechanisme ondersteunt blindkoppeling & zelfuitlijning, tolereert kleine montage-offset, verlaagt assemblage-afkeuringspercentage
- Dubbele-sleuf dubbele-contact contact systeem, anti-vibratie & anti-schok, handhaaft stabiele verbinding onder trillingsomgeving
- Haakse SMT-terminatie, compact profiel, past bij zij-aan-zij PCB-interconnectie
- Hoge-temperatuur LCP-isolator, weerstaat standaard SMT reflow solderen zonder vervorming van de behuizing
- Meerdere gekoppelde-hoogte opties, flexibele PCB stapeloplossing voor verschillende mechanische behuizingsbeperkingen
- Goud-geplateerd contactgebied voor stabiele signaaltransmissie op lange termijn; tin-geplateerde soldeertail zorgt voor consistente SMT-bevochtigingsprestaties
Productvoordelen
🔹 Manufacturability-georiënteerd ontwerp: Geoptimaliseerde geleidingsgeometrie vermindert handmatige & machine koppelingsfouten; vriendelijk voor grootschalige geautomatiseerde assemblage
🔹 Kosteneffectief alternatief: Vermijd lange levertijden & hoge kosten van geïmporteerde merkonderdelen; mechanische & elektrische prestaties op hetzelfde niveau
🔹 Volledig traceerbare productie: Stempelen, spuitgieten, plateren, assemblage in-huis, stabiele kwaliteitsconsistentie
🔹 Flexibele aanpassing: Pas pin-aantal, gekoppelde hoogte, plating dikte, behuizingskleur aan per projectvereisten
🔹 Snelle technische ondersteuning: Datasheet, 2D/3D tekening, footprint bibliotheek beschikbaar voor uw PCB-ontwerpfase
Toepassing
- Industriële controlemodules & sensor PCBA's
- Medische compacte elektronische apparatuur
- IoT gateway & ingebedde hardware
- Machine vision & beeldvormingsmodules
- Slimme wearables & compacte consumentenapparaten
- Communicatie hulp sub-boards
- Test & meetinstrument interne PCB-interconnectie
Verpakking
Tape & Reel (Rolverpakking): Standaard rolverpakking voor SMT pick-and-place machine. Onderdelen kunnen direct op uw geautomatiseerde productielijn worden geladen zonder herverpakking. Knip-tape service is beschikbaar voor prototypes met kleine batches.
Levertijd
- Sample order: 3 werkdagen
- Massaproductie order: 1-3 weken, afhankelijk van configuratie & bestelhoeveelheid
Fabriekscertificering & Custom Service
- Certificeringen: ISO9001, RoHS, REACH conform
- Sample Beleid: Gratis samples ondersteund, snelle sample doorlooptijd
- MOQ: Lage MOQ voor standaardonderdelen; aangepaste configuraties MOQ na evaluatie
- Custom capaciteit: Aangepast pin-aantal, gestapelde gekoppelde hoogte, plating dikte, mechanische aanpassing, speciale verpakking volgens uw tekening/specificatie.
Gids voor Ingenieurskeuze
- Bevestig eerst 3 belangrijke parameters: Pitch 0.5 mm, Pin-hoeveelheid (20P /30P), exacte gekoppelde hoogte; verkeerde gekoppelde hoogte veroorzaakt montage-interferentie
- Bevestig montage-oriëntatie: Haakse SMT; dubbele-sleuf structuur moet mannelijke & vrouwelijke gematchte paren koppelen
- Definieer plating vereiste: Goud dikte op contactgebied voor trillings-/hoge-cyclus toepassing
- PCB-lay-out: Houd een geschikte vrijwaringszone rond de connector voor reparatie en solderen
- Prototype suggestie: Test eerst gratis samples vóór massabestelling; verifieer koppelingsprestaties, reflow soldeerresultaten en signaalprestaties op uw hardware
- Voor omgevingen met hoge trillingen: Geef prioriteit aan goud-geplateerde contactoptie; vermijd over-derating stroom op elke pin
Herinnering: Raadpleeg altijd de officiële datasheet voor het definitieve ontwerp.
FAQ
V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken? A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis samples voor testen. Maar u moet de verzendkosten betalen
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Deur-tot-Deur service. Voor grote pakketten kunnen we ze per lucht of over zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt geld in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volgt strikt ISO9001; IQC, OQC, IPQC en QA nemen 10% van onze afdeling Kwaliteit in beslag. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven
V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Over aangepaste verpakkingen is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. Het is alleen nodig om te wijzen op het feit dat dit extra kosten met zich meebrengt.
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
