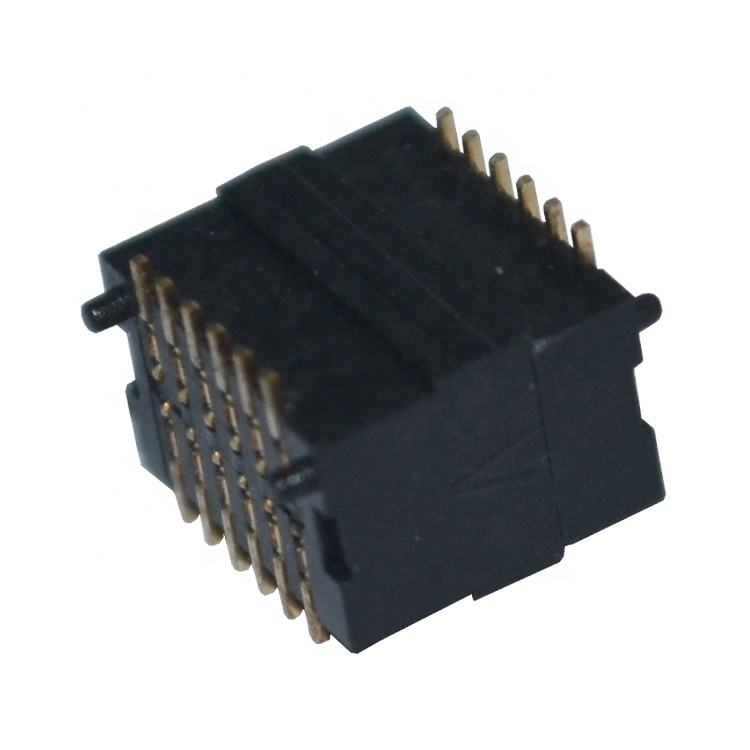

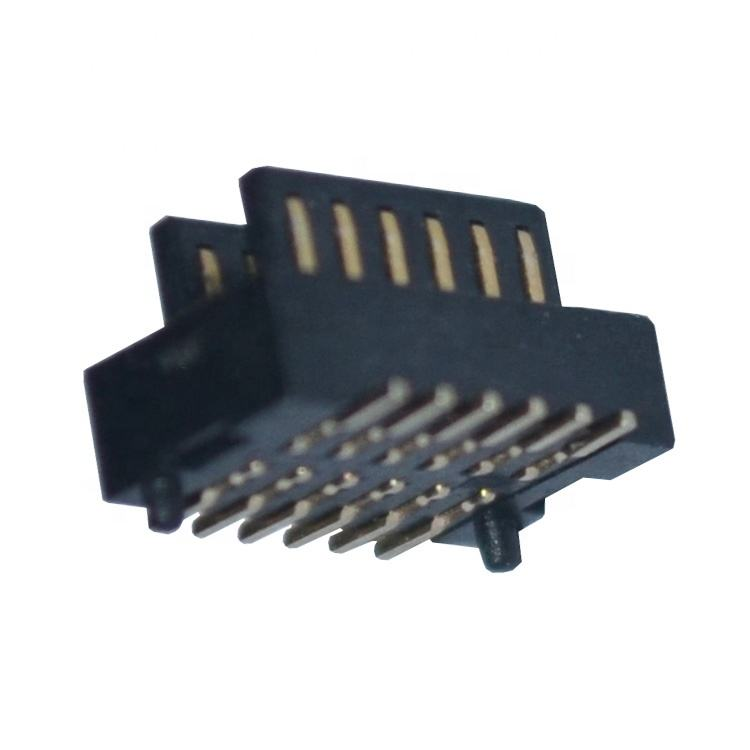

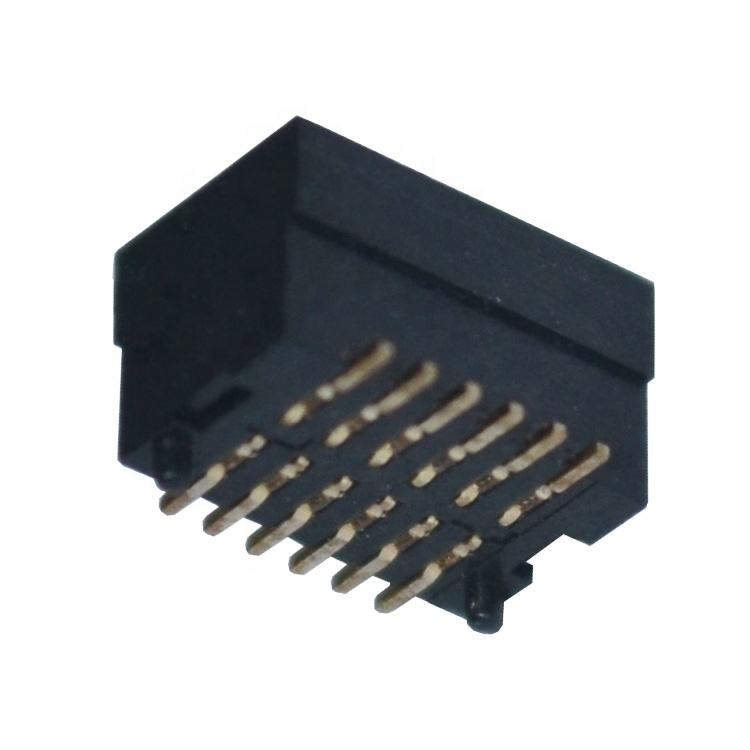

Hoge Dichtheid 12-Pins SMT Mannelijke Vrouwelijke PCB Connector 0.5 0.8mm Pitch Stapelhoogte 6.0mm Board-to-Board & Mezzanine Connectoren
Product Highlights
✅ Blindkoppeling & Zelfuitlijning Tolerantie Ontwerp: Ingebouwde geleidingspennen vangen PCB-assemblage-offset op, voorkomen pinbeschadiging tijdens blindkoppeling, verbeteren de productieopbrengst voor geautomatiseerde SMT-lijnen.
✅ Hogesnelheid Signaalintegriteit: Geoptimaliseerde contactimpedantie, stabiele transmissie voor hogesnelheids differentiële signalen, voldoet aan de vereisten voor lay-out van hogesnelheidssignaalpaden.
✅ Vaste Gekoppelde Stapelhoogte 6.0 mm: Nauwkeurig gecontroleerde PCB-naar-PCB-kloof, consistente mezzanine-afstand voor parallelle gestapelde printplaatmechanische ontwerpen.
✅ Hoge Dichtheid SMT Lay-out: Compacte dual-row voetafdruk, bespaart PCB-ruimte voor ruimtebeperkte moduleontwerpen.
✅ SMT-vriendelijke Constructie: Pick-and-place compatibele behuizing, ondersteunt reflow-soldeerprocessen, AOI-inspectie toegankelijk na montage.
Productbeschrijving
| Artikel |
Parameter |
| Elektrische Prestaties |
|
| Pitch |
0.5 mm / 0.8 mm |
| Aantal Pinnen |
12P (aangepaste pin-aantallen beschikbaar) |
| Nominale Spanning |
12 V AC/DC |
| Nominale Stroom per Contact |
0.5 A |
| Isolatieweerstand |
≥500 MΩ |
| Contactweerstand |
≤30 mΩ |
| Maximale Data Snelheid |
Tot 10 Gbps |
| Mechanische Prestaties |
|
| Gekoppelde Stapelhoogte |
6.0 mm |
| Koppelcycli |
≥500 cycli |
| Koppelhulp |
Blindkoppeling / Zelfuitlijning geleidingspennen |
| Afsluiting |
SMT Gull-wing |
| Materiaal & Plating |
|
| Behuizing |
Hoge temperatuur LCP, UL94-V-0 |
| Contactmateriaal |
Koperlegering |
| Contact Plating |
Vergulde op contactgebied; vertind op soldeeraansluiting |
| Omgeving |
|
| Bedrijfstemperatuur |
−40 ℃ ~ +105 ℃ |
| Conformiteit |
RoHS, REACH conform |
| Soldeerhandleiding |
|
| Proces |
SMT Reflow solderen |
| Piek Reflow Temp |
Max 260 ℃, 10 s duur |
Kruisverwijzing / Alternatief
Directe tweede-bron vervanging voor mainstream board-to-board mezzanine connector series van Molex, JAE, en TE Connectivity equivalenten met 0.5 / 0.8 mm pitch, 6.0 mm gekoppelde hoogte.
Voetafdruk-compatibel voor de meeste referentieontwerpen; controleer de padlay-out vóór de definitieve PCB-afwerking. Elimineert risico's van lange levertijden van originele buitenlandse componenten, behoudt identieke elektrische & mechanische prestaties.
Productkenmerk
- Anti-verkeerde koppeling polarisatiestructuur voorkomt omgekeerde invoerschade tijdens handmatige & automatische assemblage.
- Zelfuitlijnende zwevende tolerantie absorbeert stapel- & assemblage-offsetfouten, vermindert connector-afvalpercentage.
- Dubbelpunts contactstructuur handhaaft stabiele contactkracht onder trillings- & thermische cyclische omstandigheden
- Hoge-temperatuur LCP-behuizing is bestand tegen standaard SMT reflow-profiel zonder vervorming.
- Compacte hoge-dichtheid 12-pins configuratie balanceert I/O-hoeveelheid en PCB-voetafdruk.

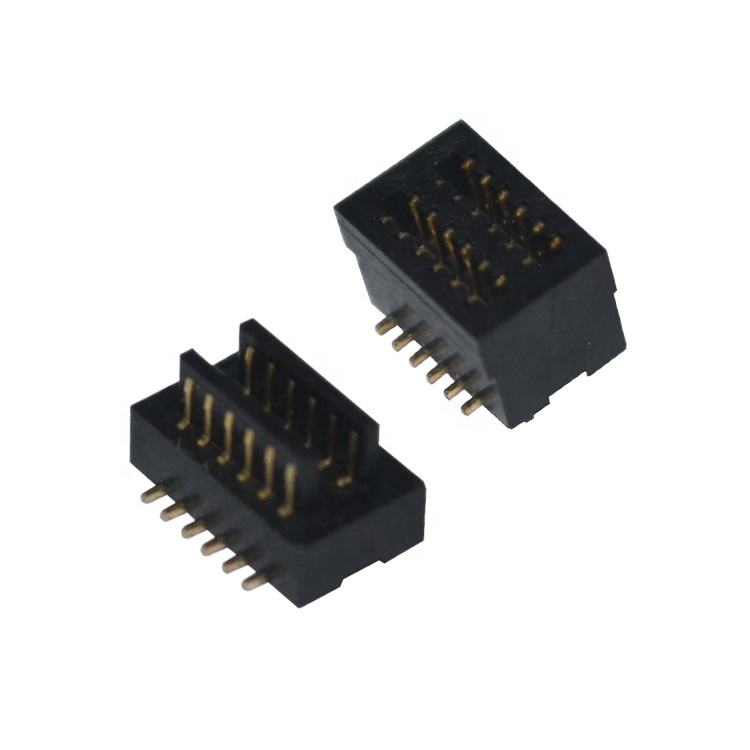

- Mannelijk-vrouwelijke bijpassende set, speciaal voor parallelle PCB-naar-PCB mezzanine stapelverbindingen.
Productvoordelen
🛗 Leveringsketenbeveiliging: Lokale productie, vermijdt tekorten met lange levertijden van OEM's vergeleken met geïmporteerde equivalenten.
🛗 Assemblage-geoptimaliseerd: Reel verpakking werkt direct met SMT pick-and-place machines, geen handmatige voorbewerking vereist.
🛗 Bewezen signaalstabiliteit: Afgestemde contactgeometrie voor hogesnelheidssignaalintegriteit, minder signaalverlies.
🛗 Kosteneffectieve tweede bron: Gelijkwaardige prestaties met internationale merken tegen concurrerende prijzen.
🛗 Flexibele technische ondersteuning: Snelle monster validatie, aangepaste pin-aantal / plating / stapelhoogte modificatie beschikbaar.
Toepassing
- Industriële besturingsmodules & embedded computerkaarten
- Communicatie hulp- & signaaloverdracht subkaarten
- Medische compacte elektronische assemblages
- IoT gateway & sensor gestapelde PCB modules
- Display driver subkaart interconnecties
- Test-meetapparatuur interne mezzanine links
Verpakking
- Standaard embossed carrier tape voor SMT automatische pick-and-place machine
- Direct bruikbaar op de SMT-productielijn van de klant; geen herverpakking nodig
Levertijd
- Monsterbestelling: 3 werkdagen
- Massaproductiebestelling: 1-3 weken, afhankelijk van configuratie & bestelhoeveelheid
Fabriekscertificering & Maatwerk Service
- Certificeringen: ISO9001, RoHS, REACH conform
- Monsterbeleid: Gratis monsters ondersteund, snelle monsterdoorlooptijd
- MOQ: Lage MOQ voor standaardonderdelen; aangepaste configuraties MOQ na evaluatie
- Maatwerk capaciteit: Aangepast pin-aantal, gekoppelde stapelhoogte, platingdikte, mechanische modificatie, speciale verpakking volgens uw tekening/specificatie.
Gids voor Ingenieurskeuze
- Bevestig pitch: selecteer 0.5 mm voor hogere dichtheidseisen; selecteer 0.8 mm voor eenvoudigere PCB-productie.
- Bevestig gekoppelde stapelhoogte: deze serie is vast op 6.0 mm; neem contact met ons op als u alternatieve stapelhoogtes nodig heeft.
- Controleer pin-aantal: basismodel is 12P; andere pin-aantallen kunnen worden aangepast.
- Bevestig signaalsnelheid: evalueer of uw differentiële signaalvereiste binnen de 10 Gbps maximale snelheid valt.
- Bevestig dat het bedrijfstemperatuurbereik overeenkomt met de werkomgeving van uw eindproduct.
- Voor vervanging van tweede bron: controleer de PCB-voetafdruk tekening vóór de definitieve Gerber-release.
- Voor prototype: vraag eerst gratis monsters aan voor soldeer-, koppel- en signaalprestatieverificatie.
Neem contact op met ons engineeringteam als u aanbevelingen voor voetafdrukken, 3D-step-bestanden of verdere technische ondersteuning nodig heeft.
FAQ
V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken? A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet de verzendkosten betalen
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is een deur-tot-deur service. Voor grote pakketten kunnen we ze per lucht- of zeevracht verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade die tijdens de levering wordt veroorzaakt.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt geld in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volgt strikt ISO9001; IQC, OQC, IPQC en QA nemen 10% van onze afdeling Kwaliteit in beslag. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen voortdurend vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven
V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Wat betreft aangepaste verpakkingen, er is geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. Het is alleen nodig om te wijzen op het feit dat dit extra kosten met zich meebrengt.
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
