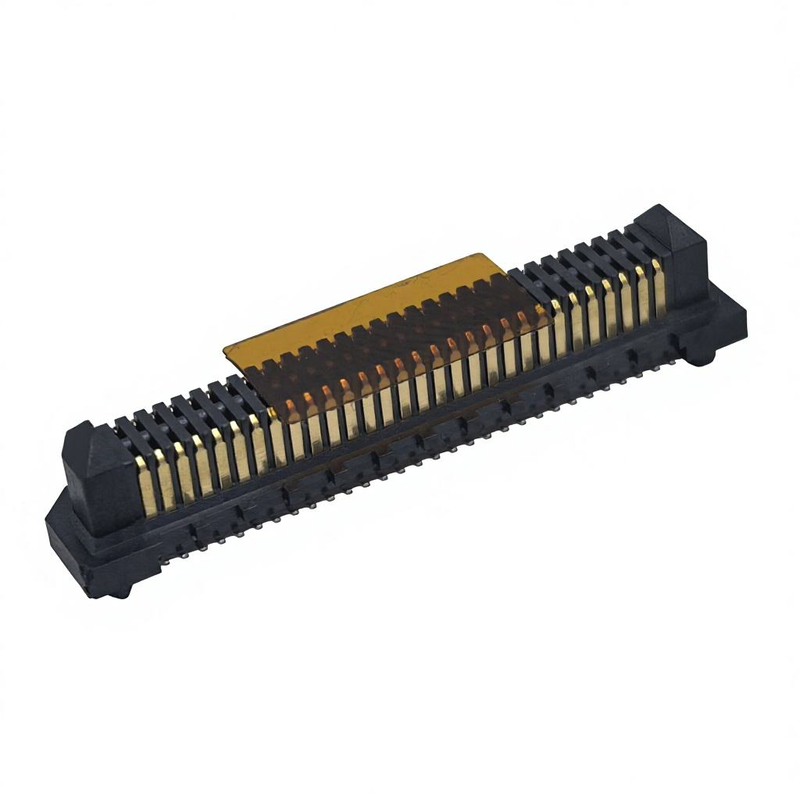

Hoge stroom 0,8 mm 38 pin BTB-connector Plug Curved Terminals PCB Board-to-Board Connector Mylar SMT Gold Ni Contact Finish
Hoogtepunten
✅ Blind-Mating & Self-Alignment Tolerance Design: ingebouwde leidende kamstructuur, absorbeert kleine verzamelverschuivingen, voorkomt pinnenbeschadiging tijdens geautomatiseerd pick-&-place-mating,Vermindert het afval van de montage
✅ High-Speed Signal Integrity: Impedantie-geoptimaliseerde gebogen contactterminals, stabiele prestaties voor hoge snelheid differentiële signaaloverdracht, vermindert het inschakelverlies en crosstalk.
✅ Defined Mated Height: Precise stacked mated height control, consistente PCB stack-up dimensie voor uw mechanische behuizing ontwerp.
✅ Hoog-stroom gebogen terminals: koper-legering gebogen contactstraal, betrouwbaar multi-punt contact, ondersteunt stabiele stroom en signaaloverdracht.
✅ SMT met Mylar-tape: Mylar-dragertape voorkomt terminale vervorming tijdens reflow soldering, past bij massaproductie SMT-assemblagelijnen.
✅ Goud-Nickel-contact afwerking: Goudbeplating op het paringsgebied + onderlaag van nikkel, anti-oxidatie, lage en stabiele contactweerstand voor een lange levensduur
Productbeschrijving
| Artikel 1 |
Specificatie |
| Elektrische prestaties |
|
| Pitch |
0.8 mm |
| Pin-telling |
38 Pin |
| Nominale stroom |
1.0 A per contact |
| Nominale spanning |
100 V wisselstroom/stroom |
| Contactweerstand |
≤ 30 mΩ |
| Isolatieweerstand |
≥ 500 MΩ (500 V DC) |
| Dielektrische weerstandsspanning |
250 V wisselstroom / 1 min |
| Mechanische prestaties |
|
| Type aansluiting |
BTB-plug, gebogen terminals |
| Montage-stijl |
SMT-oppervlakmontage |
| Gepaarde lengte |
(Vul hier uw werkelijke afmeting in, bv. 5,6 mm) |
| Paringscycli |
Minimaal 5000 cycli |
| Invoeging/uittrekkingskracht |
Afhankelijk van de toepassing (per pinontwerp) |
| Materiaal en bekleding |
|
| Contactmateriaal |
Hoogsterke koperen legering |
| Contact beëindigen |
Goudplatering op het paringsgebied, onderplaatsing met nikkel; soldeergebied: nikkelbasis |
| Huismateriaal |
Hoge-temperatuur LCP, UL94-V0 vlamvertrager |
| Hulpmiddelen |
Mylar-beschermingsband voor SMT-bewerking |
| Milieuprestaties |
|
| Werktemperatuur |
-40 °C ~ +105 °C |
| Naleving |
RoHS 2.0, REACH |
| Lopergids |
|
| Terugstroomprofiel |
Standaard loodvrije SMT-terugstroom; piektemperatuur ≤ 260 °C, verblijfstijd volgens IPC/JEDEC-norm |
| Notitie |
Houd Mylar-tape intact voor SMT; verwijder na solderen; vermijd handmatig repareren met warm ijzer op fijnspits terminals |
Kruisverwijzingen / Alternatief
Deze 0,8 mm 38-pin gebogen-terminal BTB-plug is ontworpen als een drop-in functioneel alternatief voor geselecteerde Molex SlimStack®, JAE, Amphenol BergStak® 0,8 mm serie BTB-pluggen.
- Voldoet aan de kritische voetafdruk, de matte hoogte, de elektrische en mechanische prestaties voor directe vervanging in bestaande PCB-projecten.
- Voor het merendeel van de gevallen is geen herziening van de PCB-opmaak vereist; controleer de afmeting van de tekening vóór de massaproductie.
- Kosten-geoptimaliseerde doorlooptijdvoordeel ten opzichte van oorspronkelijke geïmporteerde componenten voor volumeprojecten
Productkenmerken
- Gecurveerde veerbalkterminals zorgen voor stabiel meerpuntscontact, weerstaan trillingen en thermische cyclusspanningen.
- Zelf-afstemmende blind-matching-schutters van de kampers beschermen tegen schade door verkeerde invoeging voor de productie van auto-assemblage.
- Mylar backing tape houdt de fijn-pitch terminals coplanar, voorkomt vervorming tijdens tape-reel transport & reflow.
- Goud-over-nikkel bekleding zorgt voor een lage contactweerstand, zelfs in vochtige of licht corrosieve werkomgevingen.
- De compacte 0,8 mm hoge dichtheidspits bespaart waardevolle PCB-stapelruimte.
- Strikte coplanariteitscontrole voor SMT-pick-and-place-opbrengsten zonder defecten.
Voordelen van het product
🔹Lagere verzamel risico's: Het ontwerp met een tolerantie voor zelf-uitlijning vermindert de kans op het falen van de handmatige en robotmating.
🔹Hoog- en hoogstroomcapaciteit gecombineerdEen aansluiting bedient zowel de stroomvoorziening als de hogesnelheidsdifferentiële signalen.
🔹voor massaproductie: Verpakkingen met rollen die rechtstreeks compatibel zijn met standaard SMT pick-and-place machines.
🔹Kosteneffectieve substitutie: functioneel equivalent aan onderdelen van bekende internationale merken, waardoor de levertijd van de aanbestedingen wordt verkort.
🔹Betrouwbare consistentie: In-house stempelen, gieten, platteren en eindinspectie, stabiele batch-to-batch prestaties.
🔹Flexible steun: Gratis monsters en snelle prototyping voor uw technische validatie.
Toepassing
- Industriële besturingsmodules en ingebedde edge computing hardware
- Draagbare elektronische stapelplaten voor medisch gebruik
- Smart display, verbinding tussen camera-modules
- Internet van de dingen voor consumenten, draagbare en compacte handheld apparaten
- Elektronica-onderdelen voor het interieur van auto's, andere dan die voor veiligheid
- Telecommunicatieapparatuur voor het verzenden van kleine cellen en signalen
Verpakking
- Standaard geïmprimeerd draagband voor SMT-automatische pick-and-place-machine
- Direct bruikbaar op de SMT-productielijn van de klant; geen herverpakking nodig
Levertyd
- Voorbeeldbestelling: 3 werkdagen
- Massaproductie-opdracht: 1-3 weken, afhankelijk van de configuratie en de bestelhoeveelheid
Fabriekscertificering en service op maat
- Certificeringen: ISO9001, RoHS, REACH-conform
- Voorbeeldenbeleid: Ondersteuning van gratis monsters, snelle afwisseling van monsters
- MOQ: lage MOQ voor standaardonderdelen; aangepaste configuraties MOQ bij evaluatie
- Op maat gemaakte mogelijkheden: op maat gemaakte penen, matte stapelhoogte, platingdikte, mechanische wijziging, speciale verpakking volgens uw tekening/specificatie.
Aanwijzingen voor de selectie van ingenieurs
- Bevestig de werkelijkegeslachtshoogteovereenkomt met uw PCB-stack-up & behuizing mechanische vrijheid.
- Controleer de stroombelasting per pin: niet hoger dan 1,0 A per contact bij continue werking.
- Voor hogesnelheidssignaalpaden, volgt u onze aanbevolen PCB-stack-up & differential-pair routing suggestie.
- Hercontroleer de compatibiliteit van de receptacle van de paringspartner; kruisverwijzingen garanderen niet 100% pin-to-pin zonder tekenbevestiging.
- SMT-productie: behoud Mylar-tape voordat het terugvloeiend solderen plaatsvindt; afschil na het beëindigen van het solderen
- Stuur de BOM-lijst naar ons engineeringteam als u kruisverwijzingen nodig heeft voor uw bestaande project.
Neem contact op met onze engineering sales voor een tekening, 3D-bestand en monsterverzoek.
Veelgestelde vragen
K: Hebt u een catalogus? Kunt u mij de catalogus sturen om al uw producten te controleren?
A: Ja, u kunt ons online contacteren of een e-mail sturen om de catalogus te krijgen.
Ik kan het product niet vinden in uw catalogus.Kun je dit product voor me maken?
A: Onze catalogus toont de meeste producten, maar niet alle. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren.Voor uw referentieEen gewone mal maken duurt ongeveer 35-45 dagen.
K: Kun je een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor het testen.
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzend ik mijn bestelling?
A: Voor kleine pakketten, stuur ze per express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Door-to-Door service. Voor grote pakketten, kunnen we ze verzenden per lucht of zee. We gebruiken standaard export kartonnen.Wij zijn verantwoordelijk voor eventuele schade aan het product tijdens de levering..
6. V: Welke vorm van betaling accepteren jullie? Kan ik in RMB betalen?
A: We accepteren T/T ((Wire transfer), Western Union en PayPal. Wees er alsjeblieft zeker van dat we hetzelfde bedrag als de factuur kunnen ontvangen. En je kunt geld betalen in RMB. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf
A: We volgen ISO9001 strikt; IQC, OQC, IPQC en QA bezetten 10% van onze kwaliteitsafdeling. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig.
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel items hebben, is het onmogelijk om alle prijzen op een lijst te zetten.en de prijzen veranderen altijd vanwege de materiële kosten en de hoeveelheidEn u kunt ons een lijst geven van alle items die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie en prijslijst geven
Q: Kun je producten en verpakkingen op maat maken?
A: Ja. We hebben veel op maat gemaakte
Voor de verpakking op maat is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten.Ik moet er alleen op wijzen dat het extra kosten zal veroorzaken..
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 enz.
