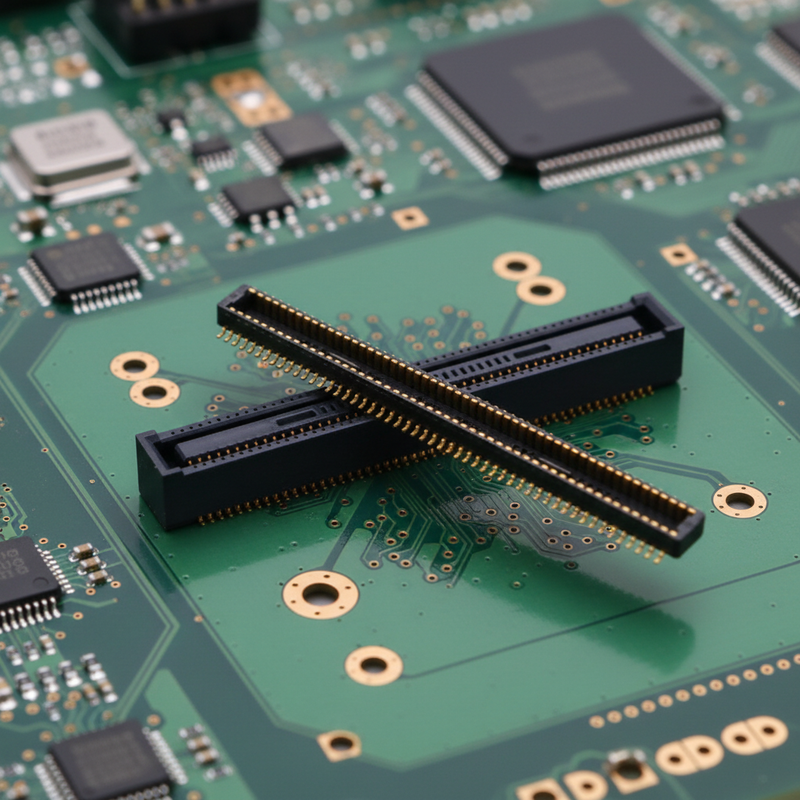

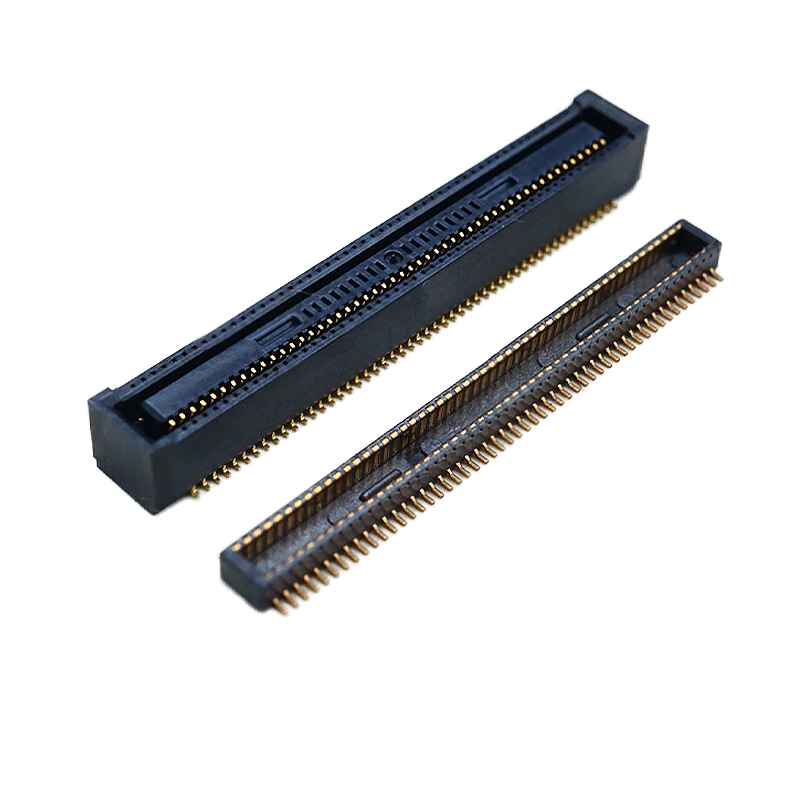

0.5mm Pitch Messing Contact IP64 BTB Male/Female SMT Elektronische Board-to-Board Connector
Product Highlights
✅ Blindkoppeling & Zelfuitlijning: Ingebouwde geleidingsribben maken XY-offsettolerantie mogelijk, absorberen PCB-assemblage-misalignering en verminderen koppelingsschade tijdens geautomatiseerde assemblage
✅ Hoge Snelheid Signaalintegriteit: Ondersteunt tot 20 Gbps, compatibel met MIPI, PCIe, SATA, USB3.1 Gen2 high-speed interfaces
✅ Vaste Gekoppelde Hoogte: 2.5 mm: Nauwkeurige controle van de stapelhoogte van printplaat tot printplaat voor mechanische behuizingsmontage
✅ SMT Reel Verpakking: Directe pick-and-place voor SMT-assemblagelijn, geen secundaire handmatige behandeling vereist
✅ Opties voor Meerdere Pinnen: 20/24/30/40/50/60 posities voor flexibele PCB pin-out schaling
Productbeschrijving
| Artikel |
Parameter |
| Elektrische Prestaties |
|
| Contact Pitch |
0.4 mm |
| Nominale Stroom |
0.3 A per contact |
| Nominale Spanning |
50 V AC |
| Max. Data Rate |
20 GbpsHIROSE Ele... |
| Contact Weerstand |
≤50 mΩ |
| Isolatieweerstand |
≥1000 MΩ |
| Weerstaanspanning |
250 V AC / 1 min |
| Mechanische Prestaties |
|

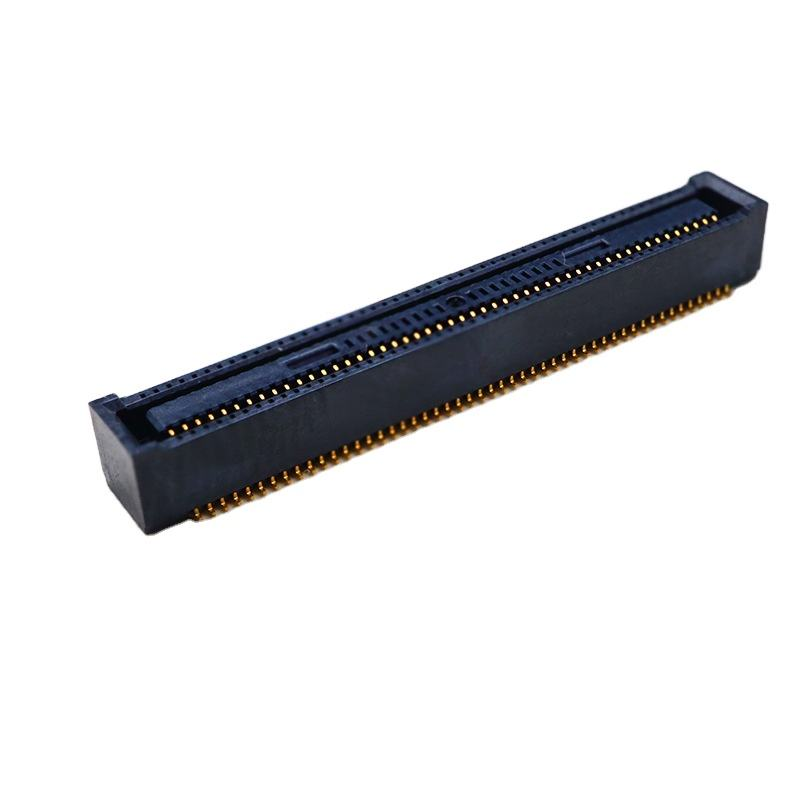

| Connector Type |
Female Receptacle, Dual-row SMT |
| Gekoppelde Stapelhoogte |
2.5 mm |
| Zelfuitlijningsbereik |
XY zweeftolerantie voor blind-mate assemblageMouser Ele... |
| Koppelcycli |
Min. 30 cycli HIROSE Ele... |
| Montage |
Surface-mount SMT, vacuüm pick-and-place compatibelMouser Ele... |
| Materiaal & Plating |
|
| Behuizing |
Hoge temperatuur LCP, UL94-V-0 |
| Contact Materiaal |
Fosforbrons |
| Contact Plating |
Goud plating op contactgebied; Nikkel barrière om solderen te voorkomenMouser Ele... |
| Milieu |
|
| Bedrijfstemperatuur |
‑40 ℃ ~ +85 ℃ |
| Conformiteit |
RoHS 3.0, REACH compliant |
| Soldeerhandleiding |
|
| Reflow Profiel |
Standaard SMT loodvrije reflow; Piek temp ≤260 ℃, volg IPC/JEDEC-020D |
| Opmerking |
Vermijd langdurige blootstelling aan hoge temperaturen; nikkel barrière onderdrukt risico op solderen |
Kruisverwijzing / Alternatief
Directe drop-in vervanging voorHirose DF40HC(2.5)‑xxDS‑0.4V(51) serie (20/24/30/40/50/60P)
- Zelfde footprint, zelfde 2.5 mm gekoppelde hoogte, zelfde 0.4 mm pitch
- Compatibele mannelijke plug: DF40HB(2.5)‑xxDP‑0.4V(51) serie
- Geen PCB-lay-out wijziging vereist voor substitutie; geverifieerde pin-naar-pin compatibiliteit.
Opmerking: Niet aangesloten bij Hirose; ons onderdeel is een functioneel equivalent vervanging.
Productkenmerk
- Zelfuitlijningsgeleidingsribben verminderen het risico op verkeerde invoeging bij blindkoppeling voor geautomatiseerde assemblage
- Versterkte behuizingsribben verbeteren schok- en trillingsbestendigheid in het eindproduct
- Nikkel anti-soldeer barrière voorkomt solderen op het contactgebied tijdens reflow solderen
- Geoptimaliseerde high-speed contactgeometrie voor stabiele signaalintegriteit op high-speed differentiële signalen
- Vacuüm pick-and-place oppervlak klaar voor massaproductie SMT
- Meerdere pin-aantallen (20-24-30-40-50-60P) om te voldoen aan verschillende I/O-vereisten
Productvoordelen
- Drop-in substituut: Vervang originele HRS componenten met lange levertijd zonder PCB-herontwerp
- Blind-mate tolerantie: Vermindert assemblageafval veroorzaakt door misalignering van de bordoffset
- Reel-to-SMT klaar: Volledige reel embossed tape verpakking, voedt direct in pick-and-place machines
- Consistente high-speed prestaties: Stabiele impedantieprestaties voor high-speed interfaces
- Flexibele MOQ & sample ondersteuning: Snelle sample validatie voor engineering prototypes
- Binnenlandse fabriek levertijd voordeel: Kortere levertijd vs internationale merken' lange back-orders
Toepassing
- Industriële controle ingebedde borden
- Medische compacte gestapelde PCB-modules
- Beeldvorming / MIPI camera-interface hardware
- High-speed opslag, SATA / PCIe perifere interconnecties
- Handheld draagbare apparaten, compacte gestapelde PCB-assemblages
- Test- en meetapparatuur, gestapelde mezzanine board ontwerpen

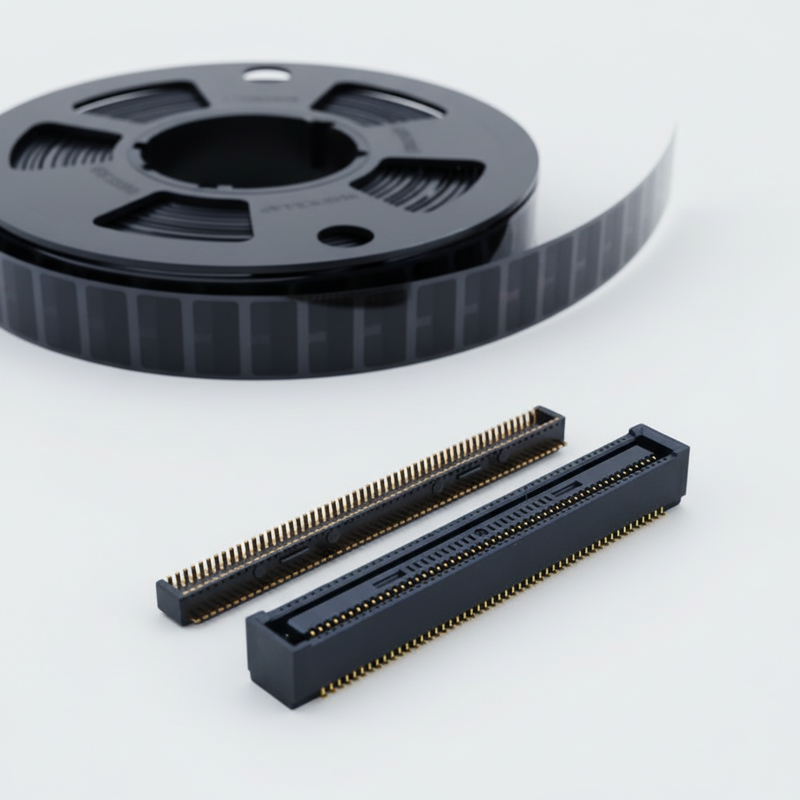

Verpakking
- Standaard embossed carrier tape voor SMT automatische pick-and-place machine
- Direct bruikbaar op de SMT-productielijn van de klant; geen herverpakking nodig
Levertijd
- Sample order: 3 werkdagen
- Massaproductie order: 1-3 weken, afhankelijk van configuratie & bestelhoeveelheid
Fabriekscertificering & Custom Service
- Certificeringen: ISO9001, RoHS, REACH compliant
- Sample Beleid: Gratis samples ondersteund, snelle sample doorlooptijd
- MOQ: Lage MOQ voor standaard onderdelen; aangepaste configuraties MOQ na evaluatie
- Aangepaste capaciteit: Aangepaste pin-aantal, gekoppelde stapelhoogte, plating dikte, mechanische modificatie, speciale verpakking volgens uw tekening/specificatie.
Klant Selectie
- Bevestig vereist pin-aantal: 20/24/30/40/50/60P; bevestig mannelijk deelnummer van de koppeling
- Bevestig gekoppelde stapelhoogte: Deze serie is vast op2.5 mm; verifieer mechanische behuizingsruimte
- High-speed toepassing: Zorg ervoor dat de differentiële routering overeenkomt met de impedantie van het referentieontwerp
- Assemblage: Reel verpakking voor volume SMT; vraag gratis samples aan voor reflow profiel test eerst
- Substitutie controle: Verifieer footprint compatibiliteit vóór volledige order release; gebruik gratis samples voor prototype testen.
FAQ
V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken? A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis samples voor testen. Maar u moet de verzendkosten betalen
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Deur-tot-Deur service. Voor grote pakketten kunnen we ze per lucht of per zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag kunnen ontvangen als op de factuur. En u kunt geld in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volg strikt ISO9001; IQC, OQC, IPQC en QA nemen 10% van onze kwaliteitsafdeling in beslag. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie- en prijslijst geven
V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Over aangepaste verpakkingen, er is geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. U hoeft alleen maar te wijzen op het feit dat dit extra kosten met zich meebrengt.
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
