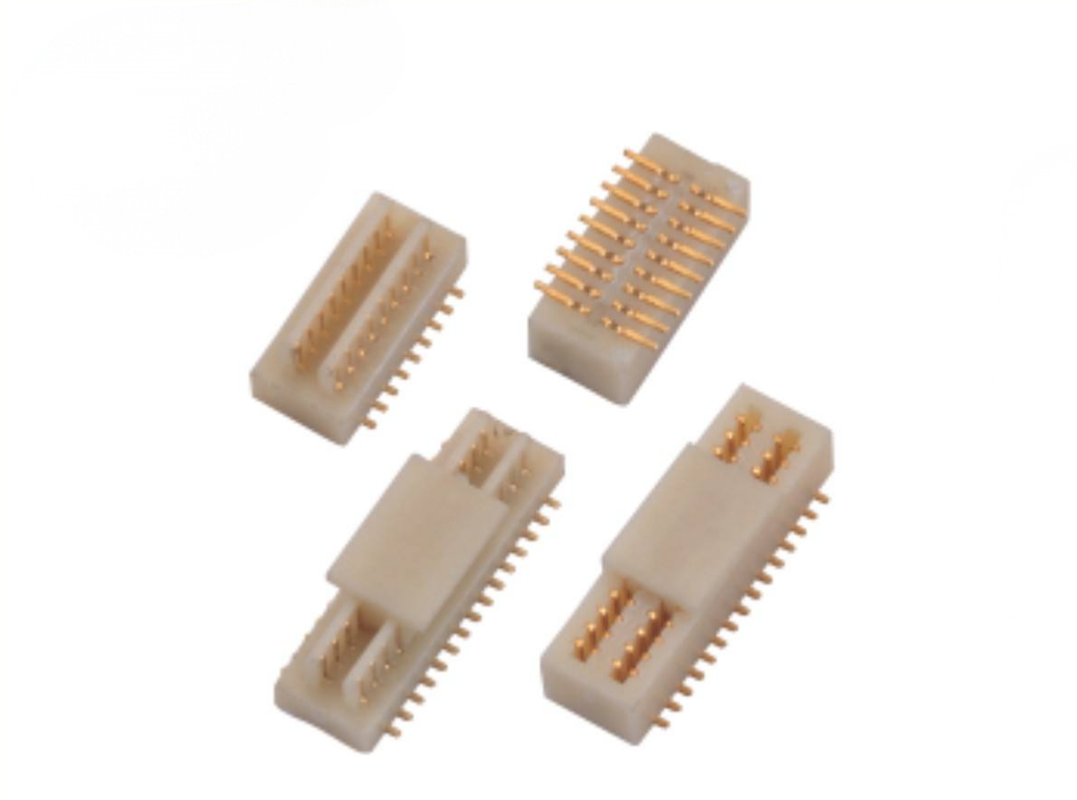

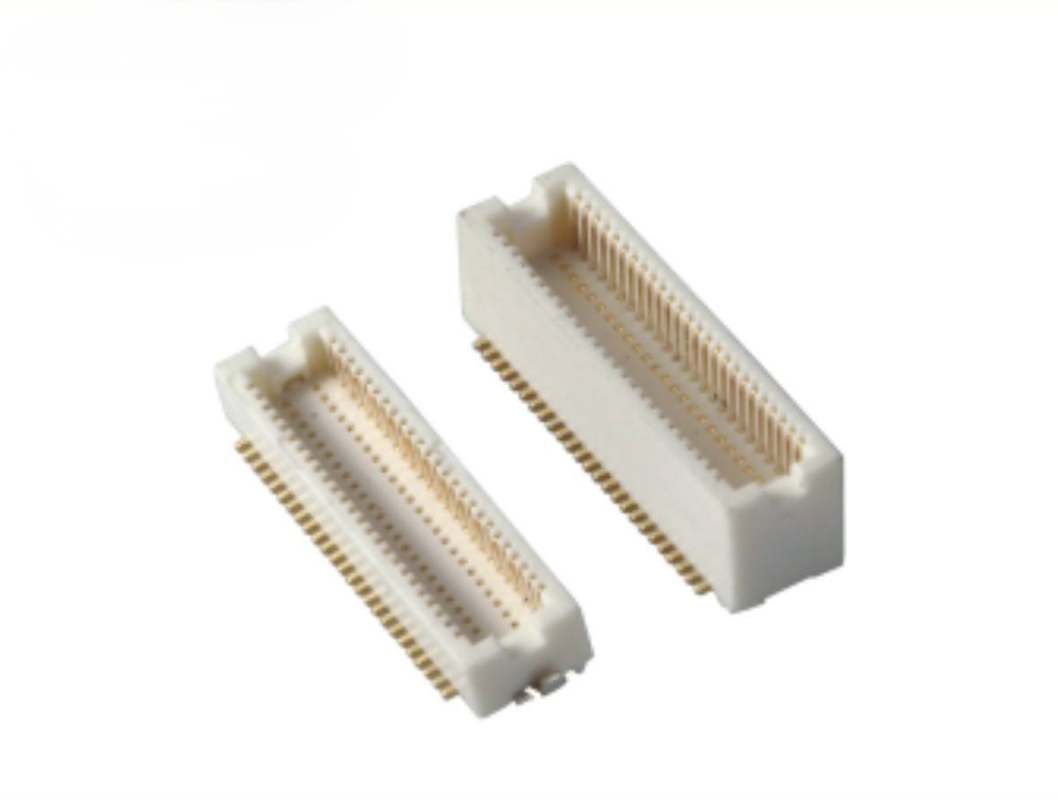

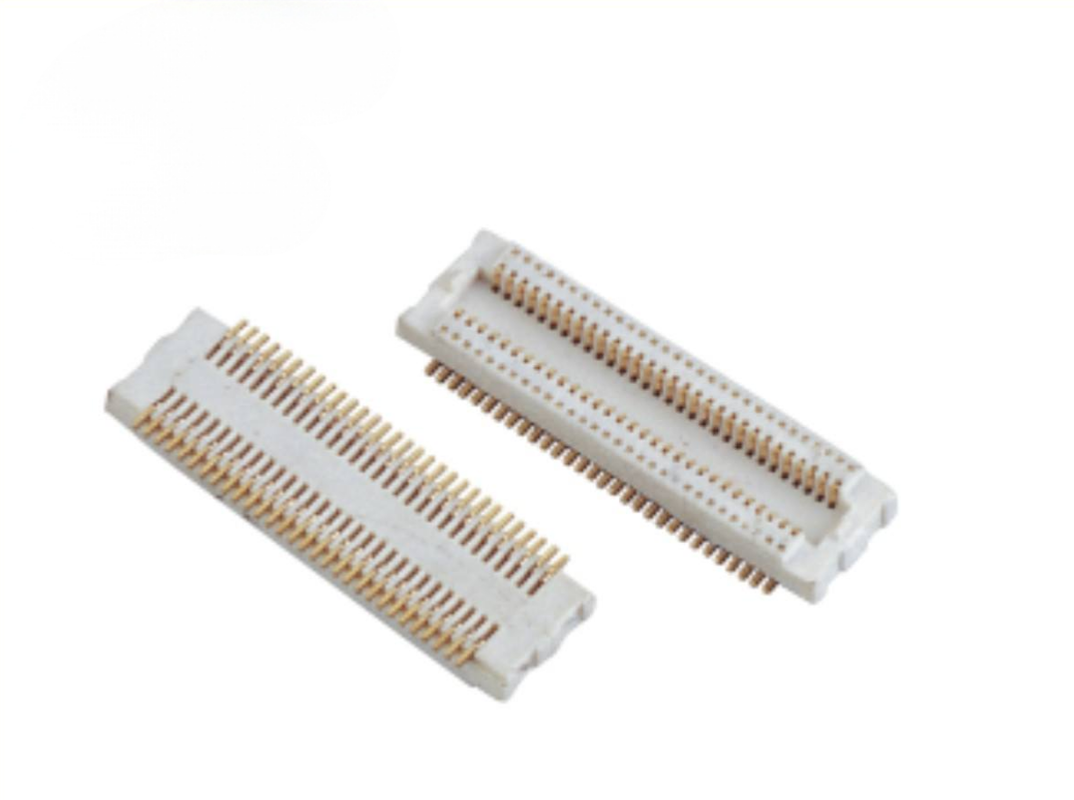

0,5 mm Pitch Messing Contact IP64 BTB Male/Female SMT Elektronische Board-to-Board Connector
Product Highlights
✅ Blindkoppeling & Zelfuitlijning Tolerantie: Ingebouwde anti-verkeerde uitlijning geleidingsstructuur, ondersteunt blindkoppeling, absorbeert PCB-assemblage offset & stapeltolerantie; voorkomt pinbeschadiging tijdens handmatige/geautomatiseerde koppeling
✅ Hoge Snelheid Signaalprestaties: Geoptimaliseerd contactimpedantie ontwerp, stabiele signaalintegriteit, ondersteunt snelle differentiële signaaloverdracht voor high-bandwidth modules
✅ Flexibele Gekoppelde Hoogte Opties: Meerdere gekoppelde hoogte selecties om te voldoen aan gevarieerde PCB-stapelingskloofvereisten, vereenvoudigt mechanisch behuizingsontwerp
✅ IP64 Ingress Protection: Stofdicht & spatwaterdicht, geschikt voor apparatuur die wordt blootgesteld aan stof/spatwater
✅ SMT Pick-and-Place Compatibel: Volledig SMT oppervlakte-montage ontwerp, werkt direct met standaard geautomatiseerde assemblagelijnen
Productbeschrijving
| Artikel |
Parameter |
| Elektrische Prestaties |
|
| Pitch |
0,5 mm |
| Nominale Stroom |
0,5 A per contact |
| Nominale Spanning |
50 V AC/DC |
| Contactweerstand |
≤30 mΩ (initieel) |
| Isolatieweerstand |
≥100 MΩ |
| Diëlektrische Weerstandsspanning |
250 V AC |
| Mechanische Prestaties |
|
| Connector Type |
Male Header / Female Receptacle, Dual-Row SMT |
| Aantal Posities |
Aangepast bereik: 10-80 pinnen |
| Gekoppelde Hoogte |
Meerdere stapelhoogte opties (aangepast beschikbaar) |
| Koppelcycli |
50 cycli minimaal |
| Verkeerde uitlijning Tolerantie |
X-as ±0,4 mm; Y-as ±0,2 mm |
| Beschermingsgraad |
IP64 |
| Materiaal & Plating |
|
| Contact Materiaal |
Hoge-prestatie Messing |
| Contact Plating |
Nikkel barrière + Selectieve Goud plating |
| Behuizing Materiaal |
LCP, UL94 V-0 hoge temperatuur bestendig |
| Milieu |
|
| Bedrijfstemperatuur |
-40 °C ~ +85 °C |
| Conformiteit |
RoHS, REACH |
| Soldeerhandleiding |
|
| Reflow Profiel |
Volg J-STD-020 standaard; Piek temp 260 °C max |
| Assemblage |
Standaard SMT pick-and-place, geen speciale armatuur vereist |
Kruisverwijzing / Alternatief
Deze 0,5 mm IP64 BTB-serie is functioneel compatibel met mainstream internationale BTB-productfamilies, en dient als een kosteneffectieve drop-in vervanging voor Molex, JAE, Hirose en Amphenol fine-pitch BTB-series.
Opmerking: Dien uw originele fabrikant onderdeelnummer in bij ons engineeringteam voor 1-op-1 kruisverificatie en exacte aanbeveling.
Productkenmerk
- Messing contactlichaam met selectieve goudplating, stabiliseert elektrische prestaties onder trillingen & temperatuurcycli
- Geïntegreerde anti-schade 防‑dumb‑plug anti-verkeerde uitlijning geleidingsribben, realiseert blindkoppeling & zelfuitlijning om PCB-positieafwijking te compenseren
- IP64 afdichtingsstructuur blokkeert stof en spatwater, breidt BTB-gebruik uit naar ruwe omgevingsscenario's
- LCP hoge-temperatuur behuizing is bestand tegen loodvrij reflow solderen zonder vervorming
- Dubbele rij fijne pitch 0,5 mm lay-out, maximaliseert PCB-ruimtegebruik voor compact apparaatontwerp
- Mannelijke & Vrouwelijke complete set, SMT-terminatie voor volledig geautomatiseerde PCB-productie
Productvoordelen
1. Engineering-georiënteerde Tolerantie Oplossing: Lost veelvoorkomende pijnpunten op: PCB stapelafwijking, assemblage offset, risico op pinverplettering tijdens koppeling, en vermindert het storingspercentage ter plaatse.
2. Betrouwbaar Hoge Snelheid Signaal: Geoptimaliseerde contactgeometrie verlaagt overspraak, behoudt signaalintegriteit voor high-speed modules.
3. IP64 Verbeterde Omgevingsbestendigheid: Gewone BTB mist stof-waterbescherming; deze serie verlengt de levensduur voor industriële / buiten-nabije apparatuur.
4. Volledig Automatisering Klaar: Zowel Tube & Reel verpakking ondersteunen directe pick-and-place, geen extra verpakkingskosten voor massaproductie.
5. Levertijd & Kostenoptimalisatie: Alternatief voor geïmporteerde premium merken, kortere leveringscyclus met gelijkwaardige mechanische & elektrische prestaties.
6. Hoge Flexibiliteit: Aangepaste pin-aantallen, gekoppelde hoogtes en plating dikte worden ondersteund voor uw projectvereisten.
Toepassing
- Industriële besturingsmodules & ingebedde gestapelde PCB-systemen
- Outdoor IoT gateway, sensor hubs, edge computing hardware
- Medische compacte elektronische assemblages
- Display modules, surveillance & vision apparatuur
- Robuuste consumentenelektronica, draagbare testinstrumenten
- Modulaire apparaten die stof- en spatwaterdichte inter-board verbinding vereisen
Levertijd
- Monsterbestelling: 3 werkdagen
- Massaproductie bestelling: 1-3 weken, afhankelijk van configuratie & bestelhoeveelheid
Fabriekscertificering & Maatwerkservice
- Certificeringen: ISO9001, RoHS, REACH conform
- Monsterbeleid: Gratis monsters ondersteund, snelle monsterdoorlooptijd
- MOQ: Lage MOQ voor standaardonderdelen; aangepaste configuraties MOQ na evaluatie
- Maatwerk capaciteit: Aangepast aantal pinnen, gekoppelde stapelhoogte, plating dikte, mechanische modificatie, speciale verpakking volgens uw tekening/specificatie.
Kiezer Gids
- Bevestig Pitch=0,5 mm, verifieer benodigd aantal pinnen en exacte gekoppelde hoogte die overeenkomt met uw PCB stapelingsruimte.
- Bevestig omgevingsvereiste: IP64 is verplicht voor blootstelling aan stof/spatwater; selecteer geschikte goud-plating dikte op basis van koppelcycli & corrosieve atmosfeer.
- Bevestig assemblage workflow: Kies Reel voor volledig automatische SMT massaproductie; Tube voor lab prototype testen.
- Elektrische controle: Per-pin stroomde-rating voorgesteld tot ≤70% van de nominale waarde voor langdurige stabiele werking.
- Indien kruisvervanging van geïmporteerde onderdelen: Verstrek het originele onderdeelnummer en de PCB-lay-outtekening aan ons engineeringteam voor compatibiliteitsbevestiging.
- Dien een monsterverzoek in voor pre-validatie vóór volledige projectadoptie.
Neem contact op met onze technische ondersteuning als u een datasheet, 3D STEP-bestand of tekeninghulp nodig heeft.
FAQ
V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
V: Ik kan het product niet vinden in uw catalogus. Kunt u dit product voor mij maken?A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet de verzendkosten betalen
V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is deur-tot-deur service. Voor grote pakketten kunnen we ze per lucht of over zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens de levering.
6. V: Welk soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als de factuur. En u kunt geld in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Strikt volgens ISO9001; IQC, OQC, IPQC en QA bezetten 10% van onze afdeling Kwaliteit. De CCD-test wordt toegepast op 99% van de producttoepassingen van ons bedrijf.
V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven
V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Over aangepaste verpakkingen is er geen probleem; we kunnen uw logo of andere informatie op de verpakking zetten. Alleen moet worden opgemerkt dat dit extra kosten met zich meebrengt.
V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
