2.5mm Pitch Battery Connector Vrouwelijk Goud geplatte 4P

Hoogtepunt

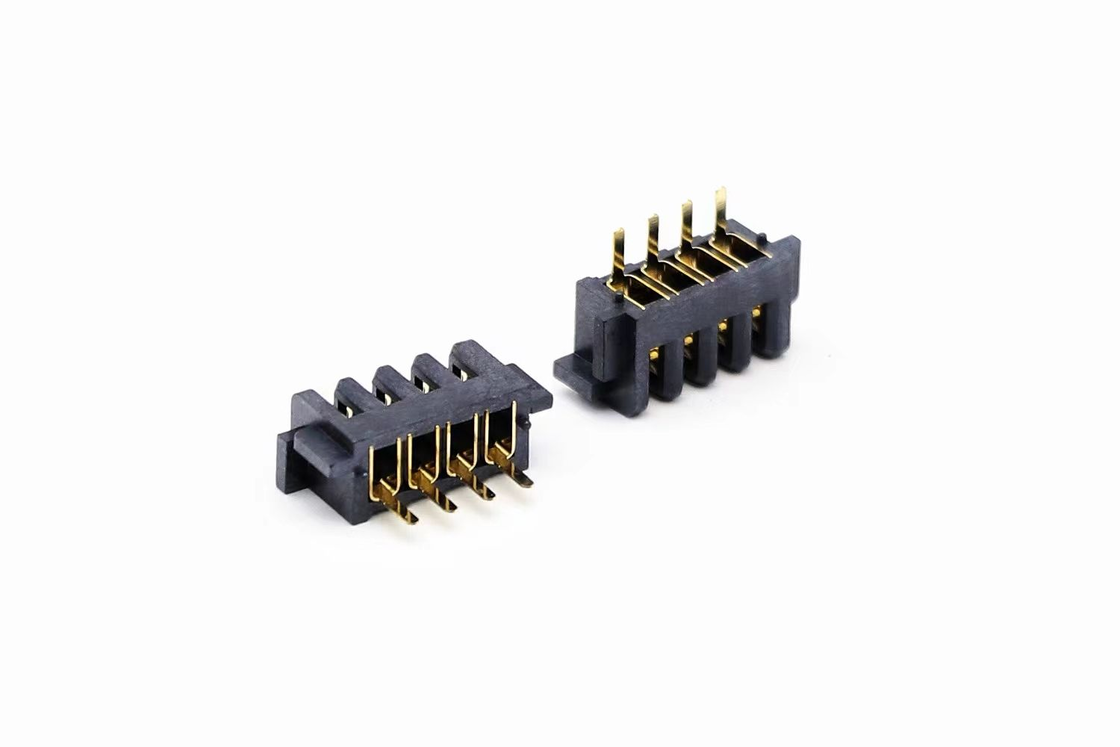

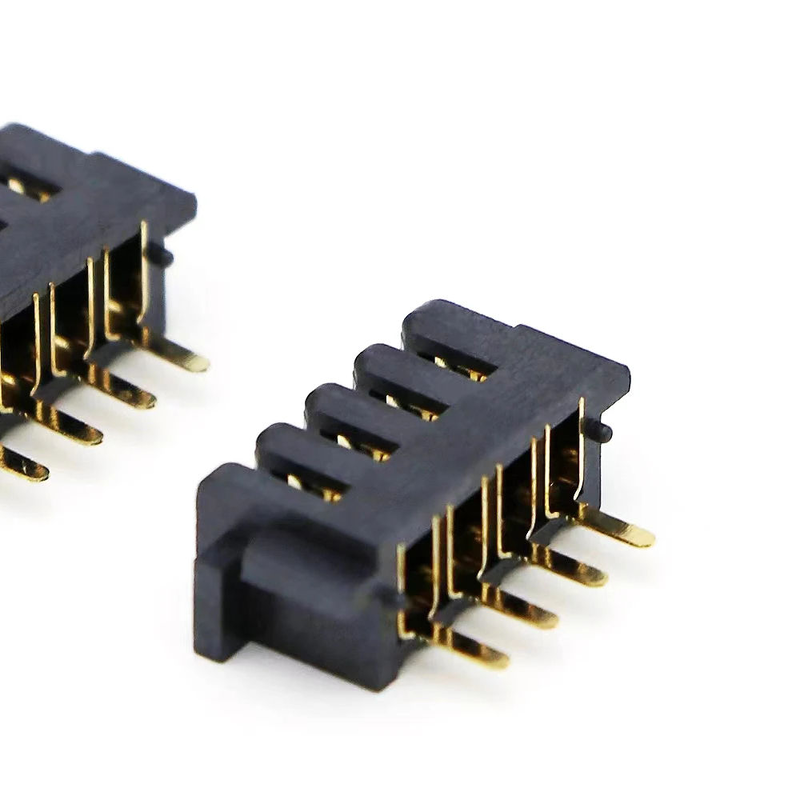

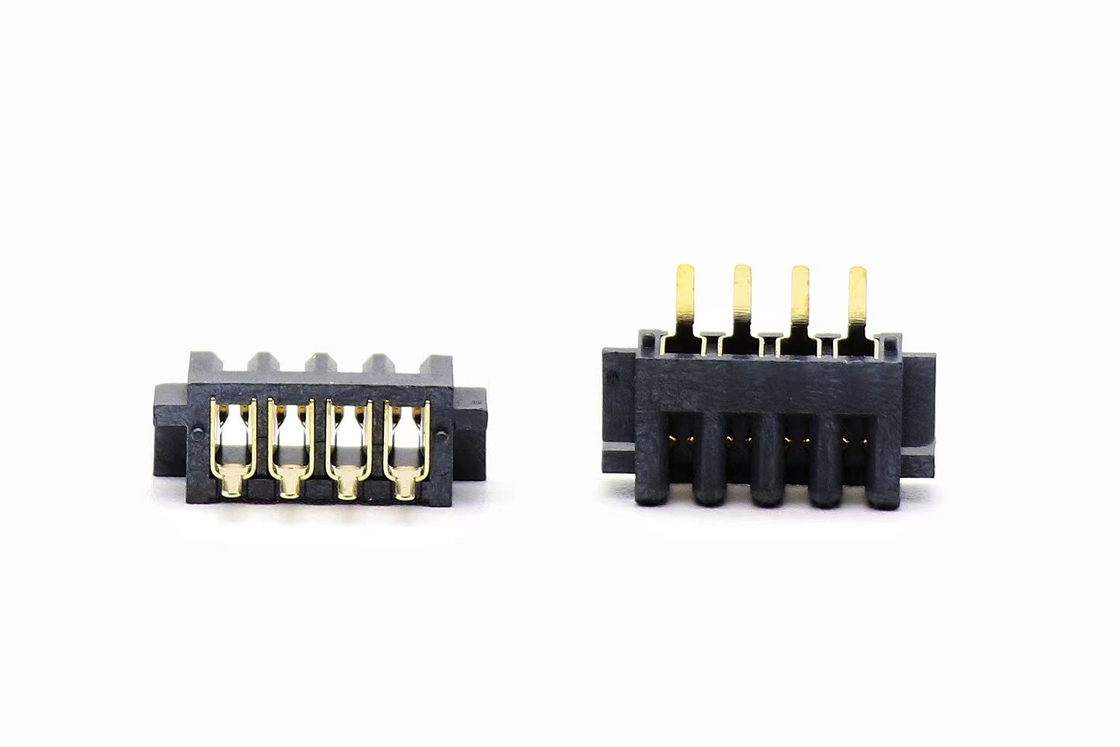

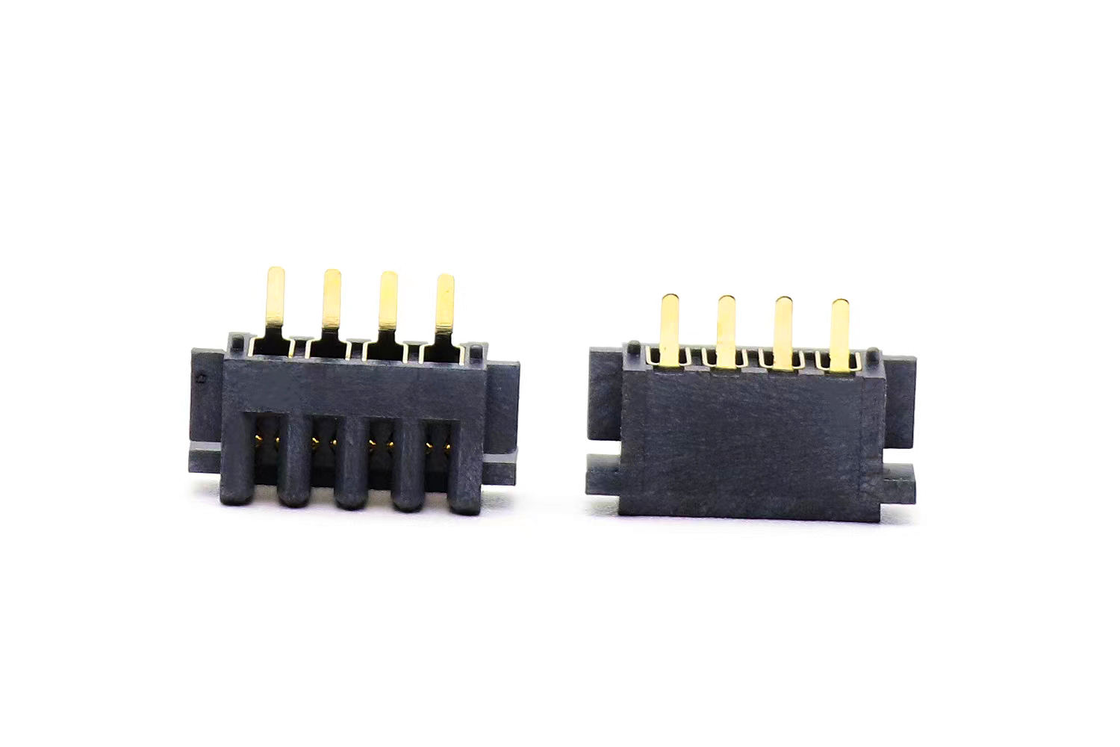

Compacte 2,5 mm pitch 4-positie SMT batterij vrouwelijke stopcontact, vergulde fosfor-bronzen contacten, lage contactweerstand, anti-oxidatie, tot 5000 paringscycli.Geoptimaliseerd voor lithium-ionbatterijmodules die vermogen + temperatuur/signaaldetectie op compacte PCB-ruimte leveren. RoHS-compliant, ondersteunt standaard SMT reflow assembly, beschikbaar voor OEM/ODM aanpassing.

Productbeschrijving

Materiaal en elektrische kenmerken

Milieu en soldeergids

Productkenmerken

• 2.5 mm midden-naar-midden pitch, vrouwelijke vierpinnenvat, SMT-PCB-montage
• Fosfor-bronzen veercontacten met vergulding: lage contactweerstand, anti-corrosie en anti-oxidatie
• Structuur van het veerlicht: stabiele contactkracht, trillings- en schokbestendigheid
• UL94-V0 vlamvertrager, uitstekende warmtebestandheid bij terugvloeiend solderen
• Maximaal 5000 paringscycli voor frequente plug-unplug-scenario's
• RoHS-compliant; aanpasbare pinhoogte, gouden dikte en polarisatie-sleuteloptie
• Ruimtebesparende voetafdruk, geschikt voor compacte PCB-opstelling van batterijpakketten

Productvoordeel

1. Goudgeplatte betrouwbaarheid van het contact: Vermijd oxidatiedrift; de contactweerstand blijft stabiel, zelfs na duizenden inbrengingen, waardoor vermogensafname en hotspotrisico's worden verminderd ten opzichte van tin-geplatte alternatieven.
2. Geoptimaliseerde geometrie van de veerstraal: Consistente veerdruk tegen de manneterminaal van de batterij; goede antivibratieprestaties voor draagbare en bewegende apparatuur, geen intermitterende stroomverlies.
3. Productievriendelijk: Strikte consistentie van de afmetingen voor de massaproductie van SMT's in grote hoeveelheden; laag gebrek aan soldeersnelheid.
4. Designflexibiliteit: Ondersteuning van de wijziging van de contacthoogte, de dikte van het goud en het toevoegen van een polarisatie-sleutel; snelle proefproef voor projectvalidatie.
5. Kostenconcurrentie: Fabrieksdirecte levering, gelijkwaardige prestaties aan de prestaties van bekende merken met betere totale eigendomskosten voor massa-orders.

Toepassing

• Draagbare consumentenelektronica: draagbare terminals, POS-apparatuur, scanners
• Lithium-ionbatterijpakketten: meercelbatterijmodules met temperatuursignaal
• Smart home hardware: slimme sloten, draagbare medische apparaten
• Draagbare industriële instrumenten, gegevensloggers
• Hulpvermogen van de robot, batterijen van drones
• Draagbare en kleine IoT-apparaten op batterij

Aanpassingsopties

1. Logic van pin tellen: 4P voor gelijktijdige stroomtoevoer + batterijtemperatuur/balanssignaal; selecteer 2P alleen voor puur stroomverbruik zonder detectiesignaal.
2. Optie voor goudplatering: Kies voor de vergulde versie als het apparaat in een vochtige / zout-spray-omgeving werkt of vaak moet worden geparen; alternatief met tinverbinding is beschikbaar voor kostensensitieve statische verbindingsprojecten.
3. Notitie over de lay-out van de PCB: Bewaar voldoende ruimte rond de aansluitingshulp; volg onze aanbevolen terugstroomtemperatuurcurve om plastic vervorming te voorkomen.
4. Koppelingsparecontrole: Verifieer de afmeting, hoogte en toonhoogte van de mannelijke batterijcontact voordat het ontwerp wordt afgerond; gemengde merkparing kan onvolledige betrokkenheid veroorzaken.
5. Stroomvermindering: Verlaag 30 % stroom bij hoge temperatuur (> 60 °C) in een werkomgeving voor langdurige betrouwbaarheid.
