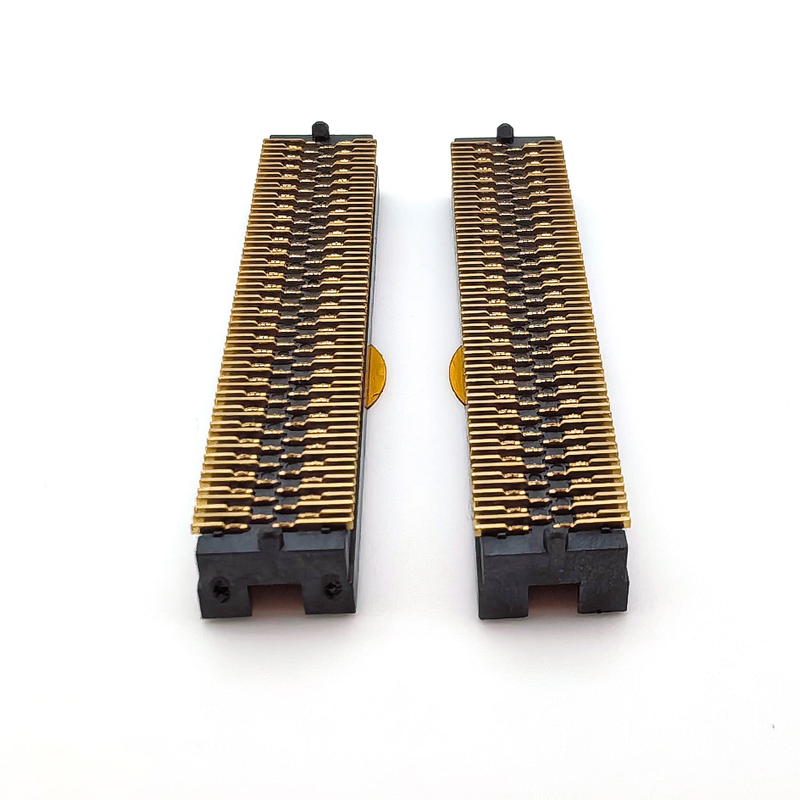

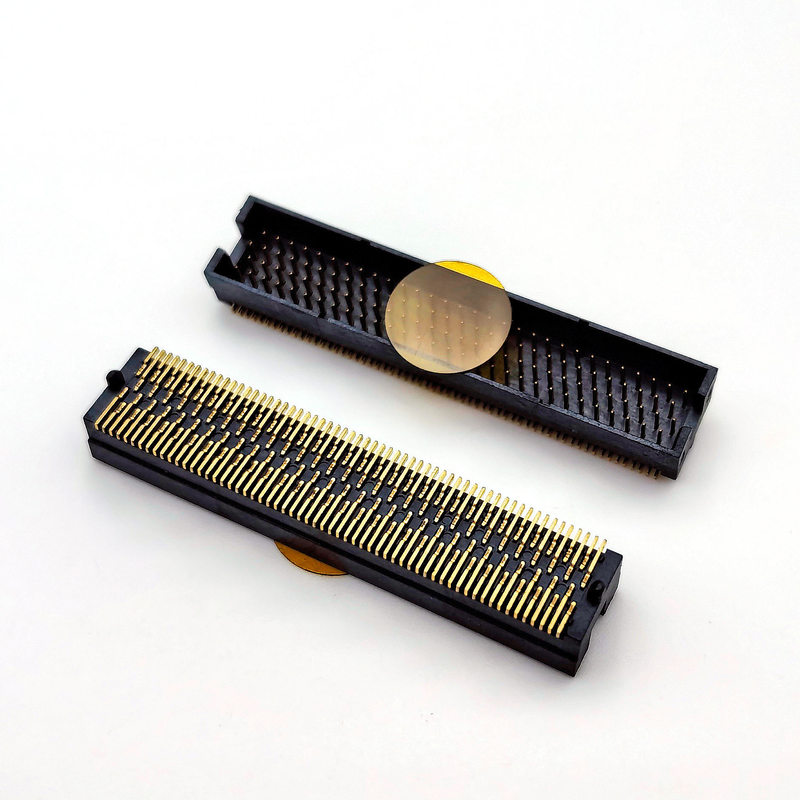

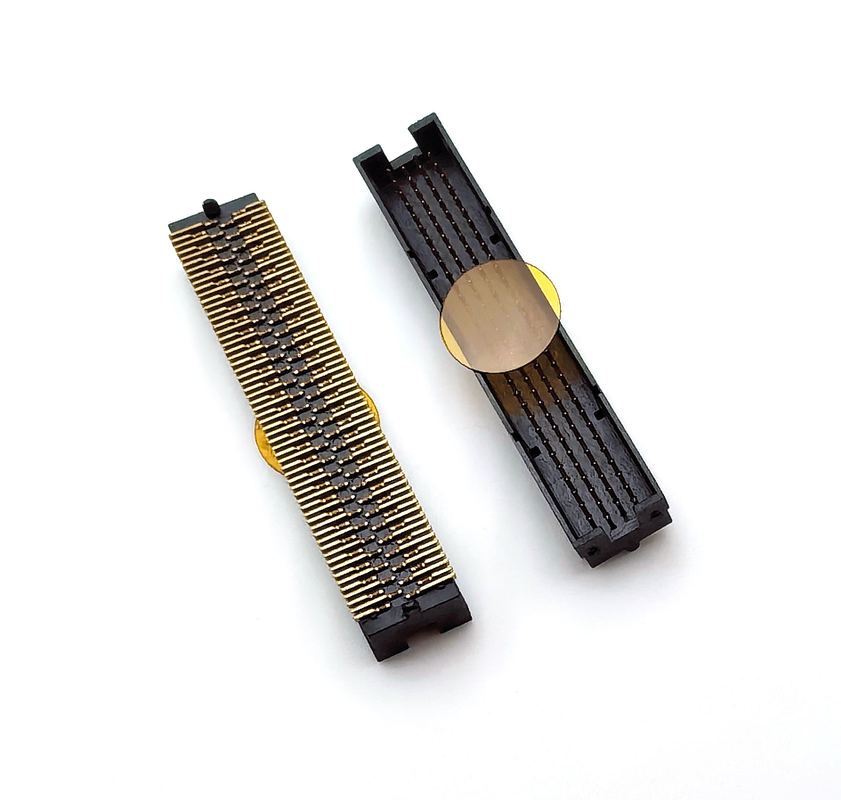

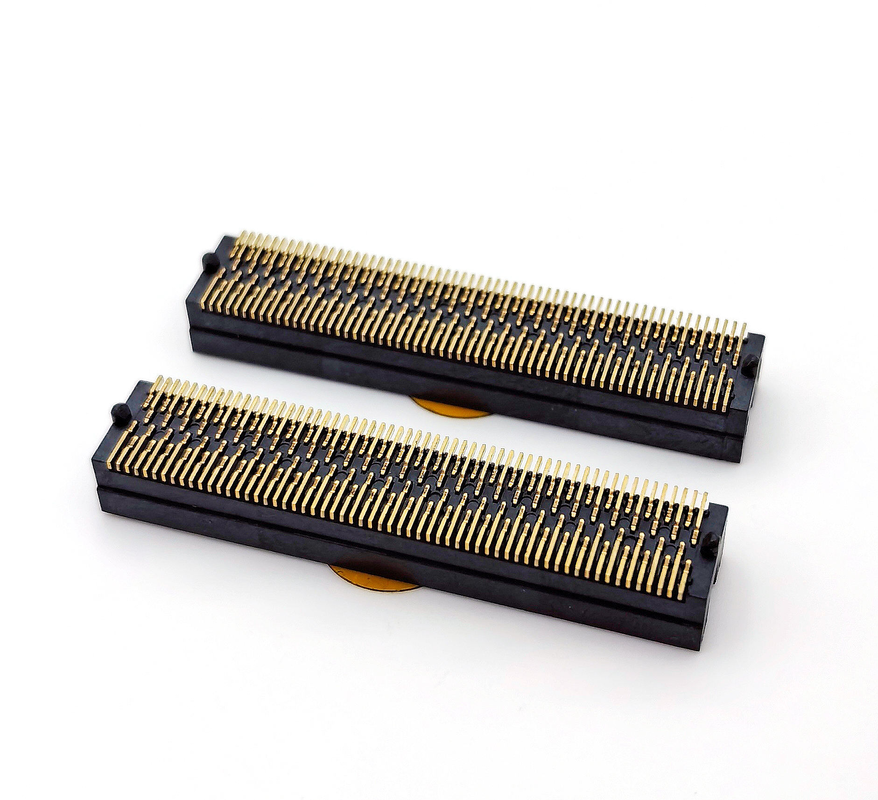

1.27mm Vrouwelijke communicatie connector 4x25P H5.08 SMT Y-type Volledig goud 1u Voor PCBA

Hoogtepunt

• 1.27mm fijn-pitch Y-type vrouwelijke vat, 4×25P high-density layout, stapelhoogte H5.08mm voor compacte PCB-to-board interconnectie
• Volledig verguld 1 μm boven nikkelbasis, stabiele 2,4 A per pin stroom en 200 V nominale spanning voor gemengde signaal- en laagspanningsoverdracht
• SMT-oppervlakmontageontwerp, zwarte hoogtemperatuurisolator, roll-up tape-reelverpakking, directe pick-and-place voor SMT-assemblagelijnen met hoge snelheid
• Geoptimaliseerde Y-vormige structuur van de contactstraal: lagere inzetkracht, stabiele contactweerstand, antivibratieprestaties voor industriële ingebedde hardware

Productbeschrijving

Algemene mechanische parameters

Materiaal en elektrische kenmerken

Milieu en soldeergids

Productkenmerken

1. Y-type veercontactstructuur: matige in- en uittrekkracht, goede schok- en trillingsweerstand, lage en stabiele trillingsweerstand onder langdurige trillingsomgeving
2. 4 rijen × 25 pinnen met een hoge dichtheid, 1,27 mm tussenlaag, H5,08 mm stapelhoogte, bespaart waardevolle PCB-opmaakruimte
3. 1 μm volle goudplatering op het contactgebied, anti-oxidatie, uitstekende geleidbaarheid, vermindering van signaalverdamping voor langdurige werking
4. SMT-oppervlakbevestiging, zwarte hoogtemperatuurbestendige plastic behuizing, pass-reflow soldeerproces zonder vervorming
5. Roll-up tape-reel verpakking, standaard draagband, automatische montage van draagmassa, handmatige laadfout & arbeidskosten
6. RoHS & REACH-conform; op verzoek aanpasbaar aantal pinnen, platingdikte en mechanische lokalisatie-bosses

Productvoordeel

1. Y-balkcontactdifferentiatie: In vergelijking met gewone rechte SMT-sluitingen zorgt de Y-vormige contactstraal voor meerpuntscontact, verbetert de prestaties tegen loslopen onder trillingen,vermindert het risico op storing van industriële apparatuur
2. 1 μm volgoud contact: verschillend van goedkope alternatieven voor goudflash; uniforme goudlaag voorkomt contactcorrosie, handhaaft signaalintegriteit voor communicatie-hardware met een lange levensduur
3. 4×25P-opstelling met hoge dichtheid: Concentreert meerkanaalsignaalverbindingen in beperkte PCB-afdruk, helpt ingenieurs de afmetingen van de hele machine te verkleinen
4. met een breedte van niet meer dan 15 mm: Geen handmatig sorteren van buispakketten, geschikt voor SMT-productie in grote hoeveelheden, verlaag uw assemblage kosten en verbeter de doorvoer
5. Strenge controle op de consistentie: Stabiele afmetingstoleranties, goede coplanariteit voor SMT-pinnen, vermindering van slecht soldeerpercentage bij massaproductie

Toepassing

• Communicatieapparatuur: industriële communicatiemodules, nettoegangseenheden, signaalschakelplaten
• Industriële besturing: PLC-perifereerplaten, sensoraggregatiemodules, fabrieksautomatiseringscontroller
• Embedded systeem: industrieel moederbord, edge computing hardware
• IoT & slimme hardware: apparatuur voor het verzamelen van signaal met een hoge dichtheid
• Medische elektronica (niet-implantatie): test- en meetinstrumenten, interne verbinding van bord tot bord

Aanpassingsopties

1. Bevestig de stapelhoogte: H5,08 mm bepaalt de afstand van bord tot bord; controleer de mechanische afstand tussen twee PCB's voordat u deze selecteert.
2. Elektrische controle: max. 2,4 A / 200 V op één pin; niet hoger dan de nominale waarde voor vermogen gemengde signaalcircuits.
3. Paringsonderdeel: moet worden gekoppeld aan een 1,27 mm-pitch die overeenkomt met de mannelijke kop; een ongepaste pitch zal pinnenbeschadiging en slecht contact veroorzaken.
4. Montage-modus: kies deze roll-up-rol-versie als u vol-automatische SMT-lijnen gebruikt; wij kunnen buisverpakking leveren voor kleine prototype-batches.
5. Opmerking: 1 μm goud is geschikt voor industriële/communicatiescenario's met een lange levensduur; voor goedkope consumentenprojecten kunt u ons raadplegen voor alternatieve delenummers voor goudflash.
6. Mechanische omgeving: als uw apparaat wordt geconfronteerd met zware trillingen, bevestig dan dat het pcb locatiehoofden toevoegt om de bevestiging van de connector te versterken.
