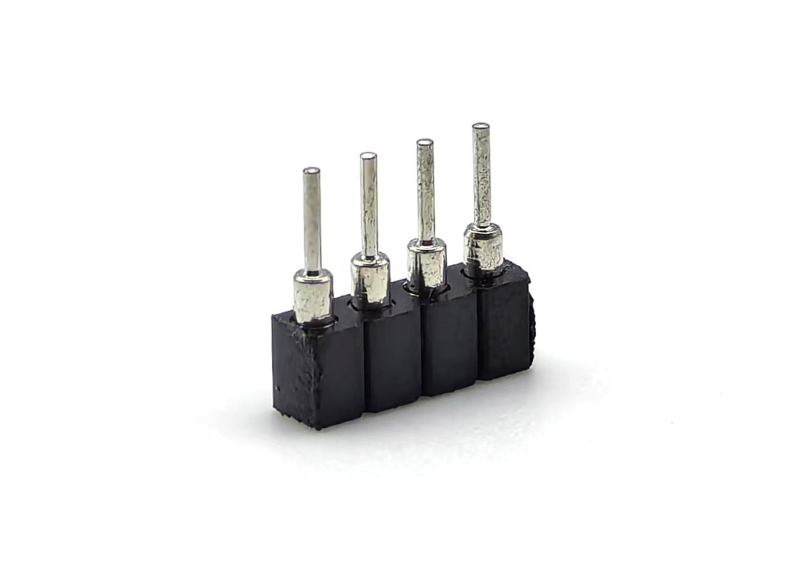

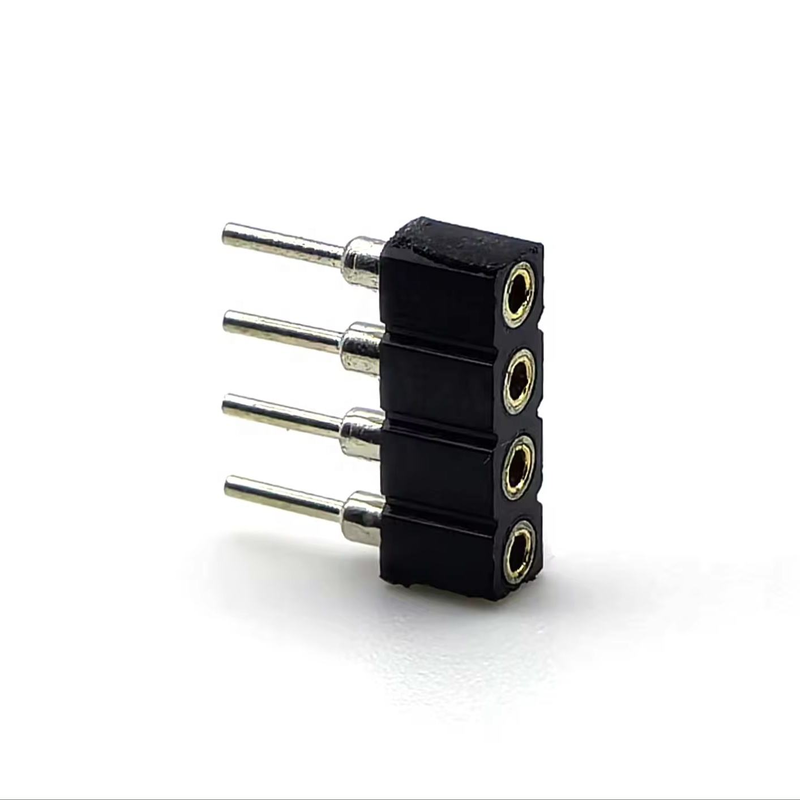

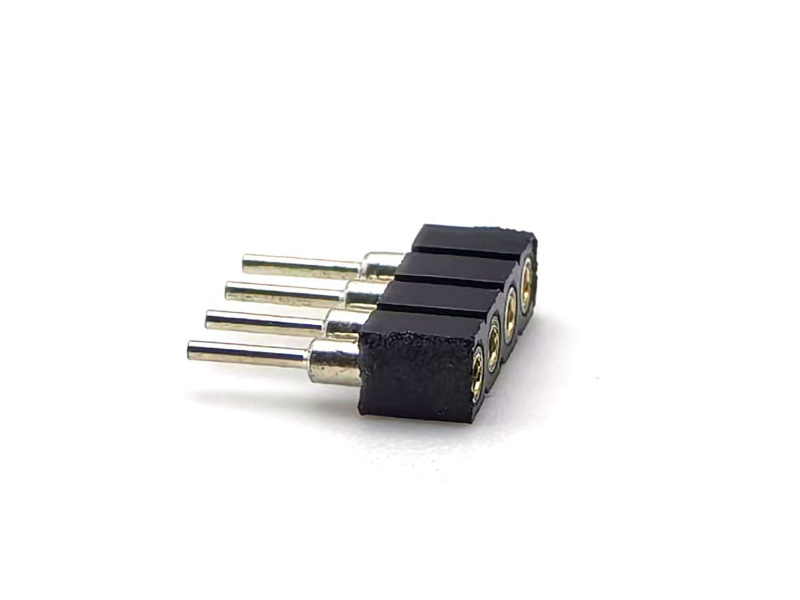

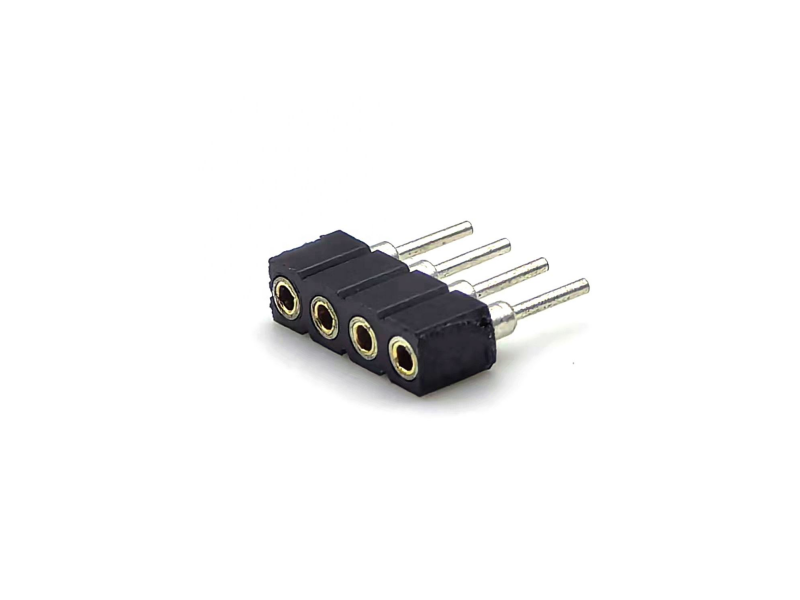

2.54mm Pitch DIN Messing Vrouwelijke Ronde Kop Connector PPS Housing H3.0mm 1*4P Voor PCBA

Hoogtepunt

• DIN-standaard ronde koperen vrouwelijke contacten, stabiele klemkracht voor trillingsgevoelige PCB-aansluiting
• Hoogtemperatuur PPS behuizing H3.0mm laag profiel, UL94V-0 vlamvertrager, bestand tegen soldeerwarmte deformatie
• 2.54 mm universele toonhoogte, 1*4P enkelvoudige rij, gemeten 3A /600V, geschikt voor signaal- en laagvermogen board-to-board-interconnectie
• Consistente afmetingstolerantie, compatibel met de reguliere 2,54 mm mannelijke penkoppen, beschikbare opties voor meervoudig plating
• RoHS- en REACH-conforme, volume-stabiele levering voor industriële en ingebedde massaproductie

Productbeschrijving

Algemene mechanische parameters

Materiaal en elektrische kenmerken

Milieu en soldeergids

Productkenmerken

1. Ronde bewerkte messing vrouwelijke contact, uniforme binnendiameter, stabiele contactdruk onder trillingen en temperatuurschommelingen
2. Hoogtemperatuur plastic behuizing voor PPS, lage stapelhoogte H3,0 mm, brandwaarde UL94V-0, anti-vervorming tijdens het solderen
3. Standaard 2,54 mm toonhoogte, 1 * 4P-een-rij-opstelling, eenvoudig PCB-voetafdrukontwerp
4. 3A per contact, 600V dielectrische spanning, gemengd signaal en laagvermogen
5. Door-gat PCB-montage, sterke mechanische retentie na solderen
6. Aanpasbare contactplating: tin, nikkel, flitsgoud voor verschillende eisen aan corrosiebestendigheid
7. RoHS/REACH-conforme, industriële mechanische paringscycli ≥ 500 keer

Productvoordeel

1. PPS-hoge-temperatuurbehuizing versus gewone PA66/PBT: Betere anti-warp prestaties bij golfsoldering; minder afgewezen onderdelen tijdens massaassemblage
2. DIN-standaard ronde koperen vrouwelijke stopcontacten: Een gelijkmatige klemkracht dan bij gestempelde contacten; minder risico op intermitterend signaal bij trillingen, geschikt voor industriële apparatuur
3. H3.0 mm laag profielhoogte: bespaart verticale stapelruimte voor compacte ingebedde PCB-modules
4. 600V hoogspanning: hoger dan de gebruikelijke 250V gewone vrouwelijke koppen, ondersteunt naast signaaloverdracht ook een laagvermogen bijkomende aansluiting op de elektriciteitsleiding
5. Volledige interoperabiliteit: rechtstreeks maten met standaard 2,54 mm mannelijke speldkoppen, geen speciaal mating onderdeel vereist, gemakkelijke BOM-opbrengst
6. Flexible plaatingskeuze: balans tussen kosten en eisen inzake anti-oxidatie voor scenario's voor consumenten, industrie en testapparatuur

Toepassing

• industriële bedieningsplaten, PLC-perifereermodules
• Embedded systemen, single-board computers, ontwikkelings- en testboards
• IoT-gateway, interne interconnectie van sensormodules
• Instrumenten en meetapparatuur
• Interface voor het hulpsignaal van de voedingsbron
• Automatiseringsapparatuur interne aansluiting op PCB
• Medische niet-kritieke signaalmodules

Aanpassingsopties

1. Bevestig de toonhoogte strikt als2.54 mm; controleer uw PCB-voetafdruk voordat u bestelt; meng het niet met 2,0 mm / 1,27 mm laagdelen.
2. Hoogte selectie: selecteer H3.0 mm wanneer de verticale vrijheid beperkt is; wij ondersteunen op verzoek alternatieve behuizingshöhe.
3. Distingeren contacttype: selecteer ditronde vrouwelijke stopcontactals uw werkomgeving trillingen kent; vierkante vrouwelijke koppen zijn beter geschikt voor statische scenario's voor alleen consumenten.
4. Aanbeveling voor het platten:
   • Binnenkleuring: kosteneffectief voor statische consumentenproducten voor binnenruimten
   • Flash-goudplatering: bij voorkeur voor testpoort, frequente aansluiting, hoge luchtvochtigheid
5. Elektrische limiet: niet meer dan 3 A per pin continue stroom; voor krachtige schakelingen, upgraden naar een serie connectoren met een hogere stroom.
6. Montage: dit model is van het THT door-gat type; neem contact met ons op als u een SMT-oppervlakmontage-variant nodig heeft.
