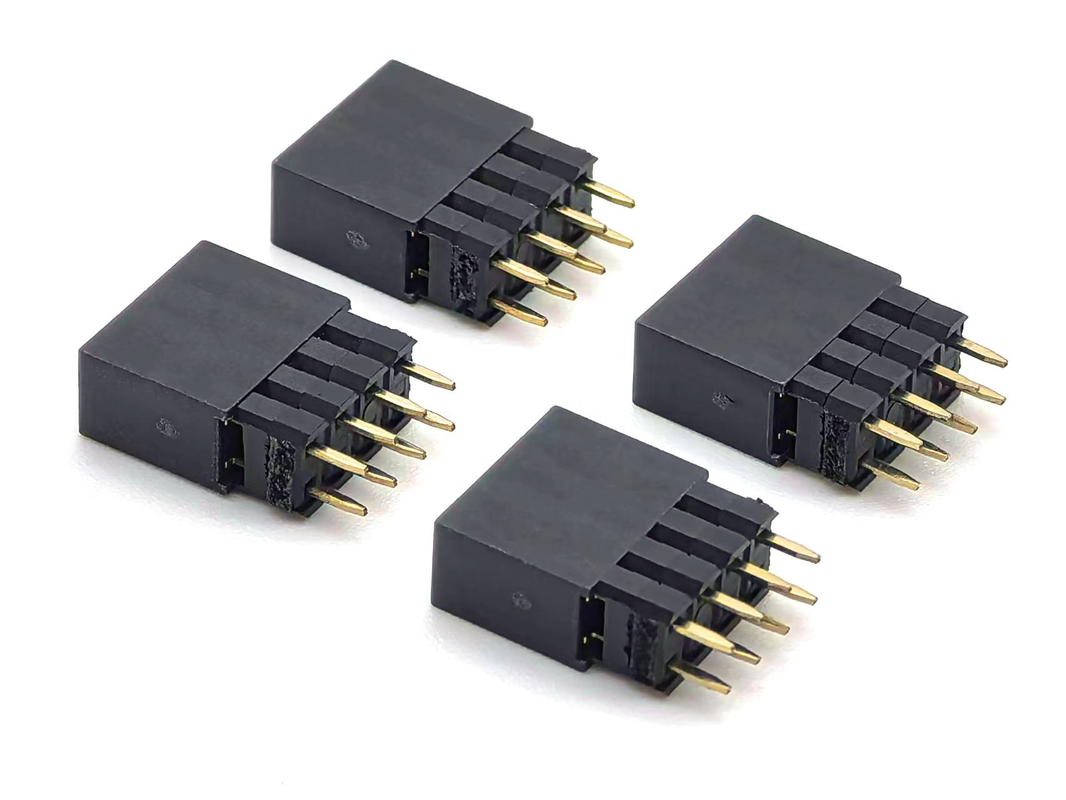

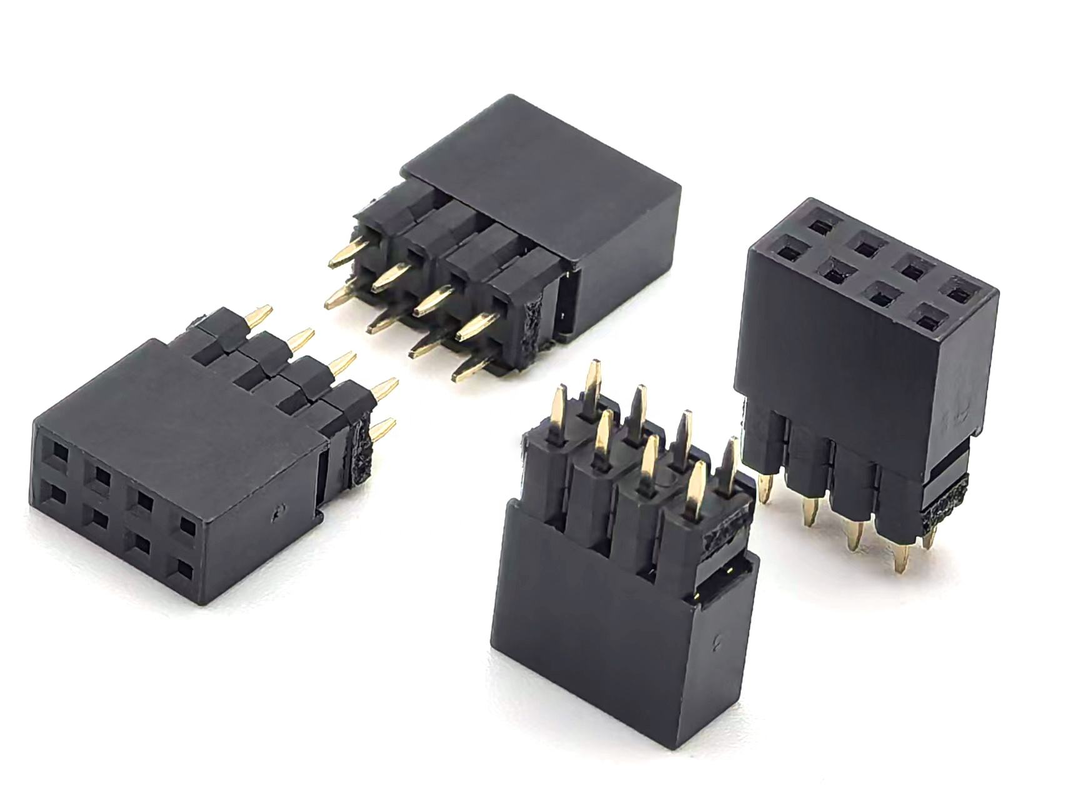

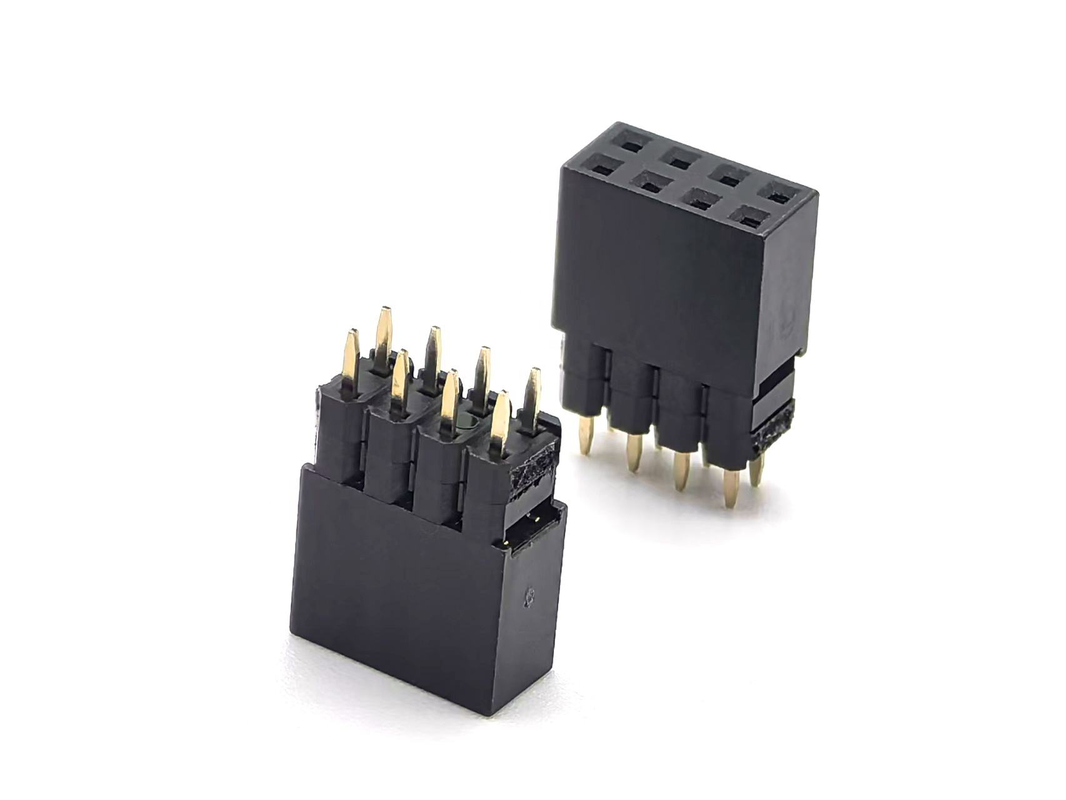

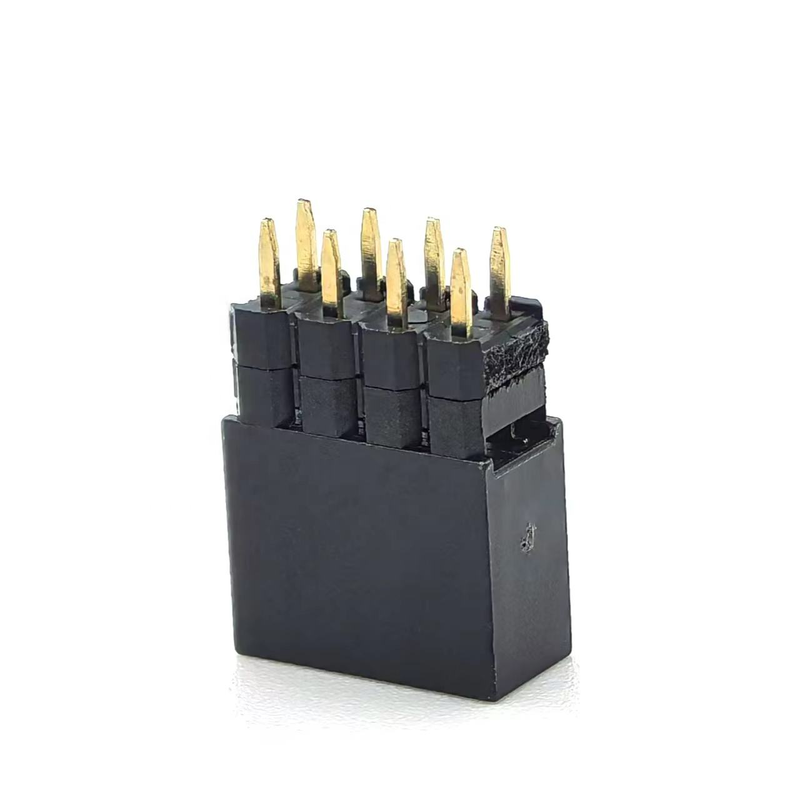

2.54mm Pitch DIN Messing Vrouwelijke kop Connector Dubbele rij Stapel 2mm H2.0 PCB Nylon 600V 3A H12.5mm 2*4P

Hoogtepunt

• Standaard 2,54 mm ((0,100") DIN-pitch, twee rijen stapelbare 2*4P-opstelling, totale hoogte H12,5 mm, stapelhoogte 2,0 mm
• Messingcontactterminal, Nylon UL94V-0 behuizing, 3A / 600V voor signaal- en laagvermogen board-to-board stapelverbinding
• Geoptimaliseerde mechanische retentie, stabiele contactprestaties, compatibel met de reguliere 2,54 mm mannelijke pinheaders
• RoHS & REACH-conform, ondersteunt maatwerkplatering, pin-count en post-modificatie voor industriële & consumenten PCB-projecten

Productbeschrijving

Algemene mechanische parameters

Materiaal en elektrische kenmerken

Milieu en soldeergids

Productkenmerken

1. Het ontwerp van de tussenplaats van stapel op stapel, totale hoogte H12,5 mm, stapelruimte van 2,0 mm voor de opstapeling van meerlagige PCB's
2. Hooggeleidingsvermogen koper contactbalken, constante veerkracht om de contactweerstand tijdens herhaalde paringscycli te minimaliseren
3. Vlamvertragende behuizing van nylon UL94V-0, uitstekende weerstand tegen thermische schokken tijdens golf-terugloeiing
4. Strikte DIN 2,54 mm toonhoogte tolerantie, perfecte interoperabiliteit met industrie-standaard 2,54 mm mannelijke penkoppen
5. 3A / 600V elektrische rating, bedient gemengd signaal en lage-vermogen stroomtoevoer
6. Montage van door-gat-PCB's; optioneel beschikbare locatiepunten voor het voorkomen van verkeerde uitlijning tijdens de assemblage
7. RoHS-compliant grondstoffen; contactplatering op maat: tin, gouden flits, selectief goudplateren op aanvraag

Productvoordeel

1. Stack-geoptimaliseerde afmetingen: H12,5 mm lichaam + 2,0 mm stapelhoogte, lost hoogte-ongeschiktheid probleem voor meerlaagse daughter-board stapelen op, geen extra afstandsbediening nodig.
2. met een diameter van niet meer dan 20 mm: Beter veerbehoud in vergelijking met gewone koperlegering, lager risico op losse verbinding bij trillingen in industriële scenario's.
3. met een breedte van niet meer dan 50 mm: Betere thermische stabiliteit ten opzichte van PBT, minder vervorming tijdens golfsoldering voor PCBA-productie in grote hoeveelheden.
4. DIN-standaard pitch: Strikte consistentie van de afmetingen, nul herwerkingsrisico bij vervanging van Molex/TE-equivalente 2,54 mm stapel vrouwelijke koppen.
5. Flexible aanpassing: Aanpassing van het aantal stippen, het plaatsen en lokaliseren zonder hoge NRE-kosten; ondersteuning van prototypes en massaproductieorders voor kleine partijen.

Toepassing

• Industriële besturing: PLC-perifereermodules, data-acquisitie-platformen, relaisbesturingseenheden
• Ingebedde hardware: ontwikkelingsborden, MCU-uitbreidingsschilden, IoT-sensorgateway-stapelmodules
• Consumentenelektronica: Smart home control panels, LED-driver boards, kleine stroomvoorziening
• Instrumenten en meters: testapparatuur, handmatige meetapparatuur, medische hulp-PCB-onderdelen
• Hulplectronica voor de automobielindustrie: uitbreidingsbord voor niet-veiligheidssignalen, verbindingsmodules voor sensoren in het voertuig

Aanpassingsopties

1. Bevestig de eisen inzake stapelhoogte: dit model biedt een gap van 2,0 mm; neem contact met ons op als je een andere stapelhoogte nodig hebt.
2. Elektrische belasting: houd de per-pin-stroom onder 3 A; gebruik een hogere stroomconnector als de stroomleiding deze waarde overschrijdt.
3. Selectie van de bekleding: kiezen voor goud-flash-bekleding voor hoge trillingen / vochtige omgeving; tin-bekleding voor kostengevoelige binnenprojecten voor consumenten.
4. PCB-voetafdruk: Volg de 2,54 mm-voetafdruk van de dubbele rij door het gat strikt; zet een locatiepost in indien uw assemblage anti-verschuiving vereist.
5. Koppeling tegenhanger: Match met standaard 2,54 mm dubbel-rij mannelijke pin kop; vermijd het mengen van niet-standaard toonhoogte tegenhangers.
6. Temperatuurscenario: bij continu werk boven 85 °C wordt aanbevolen met goud beklede contacten te gebruiken om een door oxidatie veroorzaakt intermitterend signaal te voorkomen.
