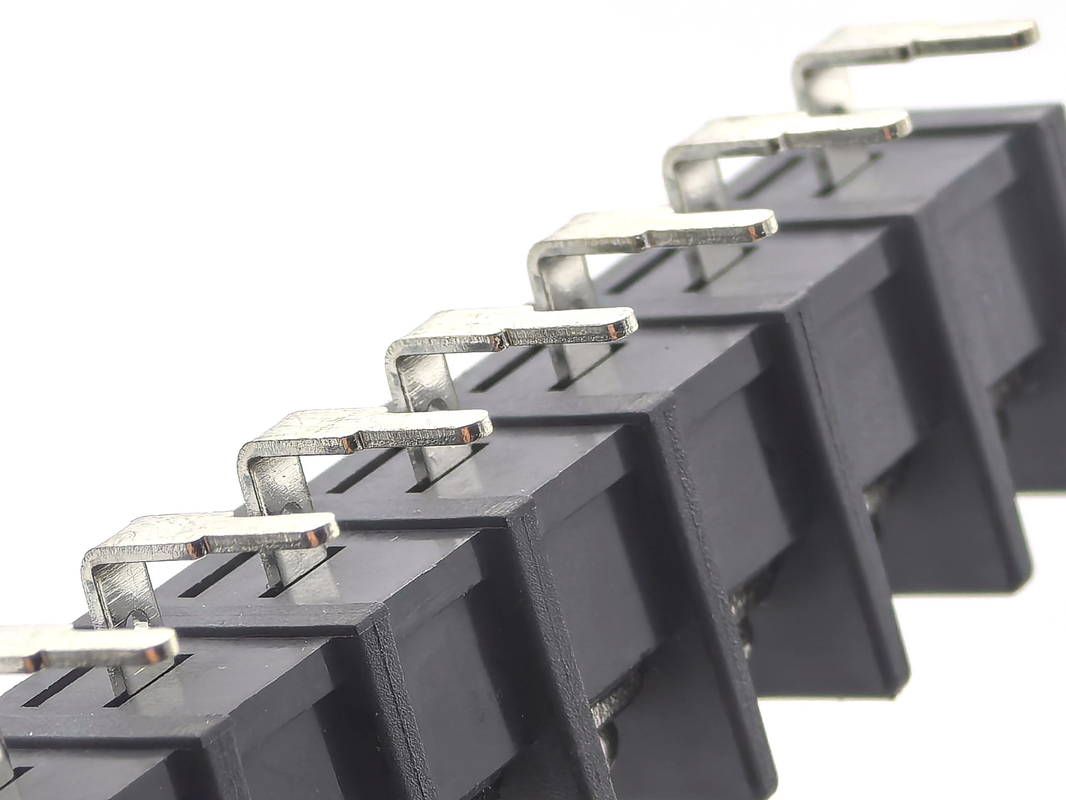

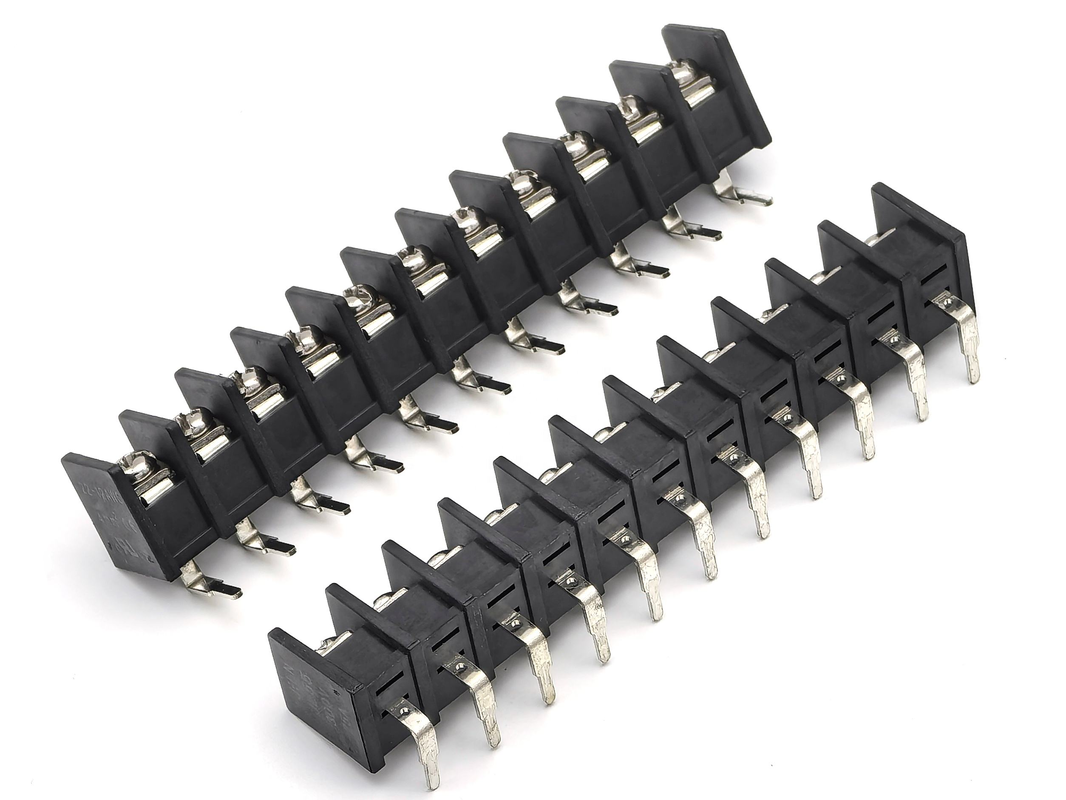

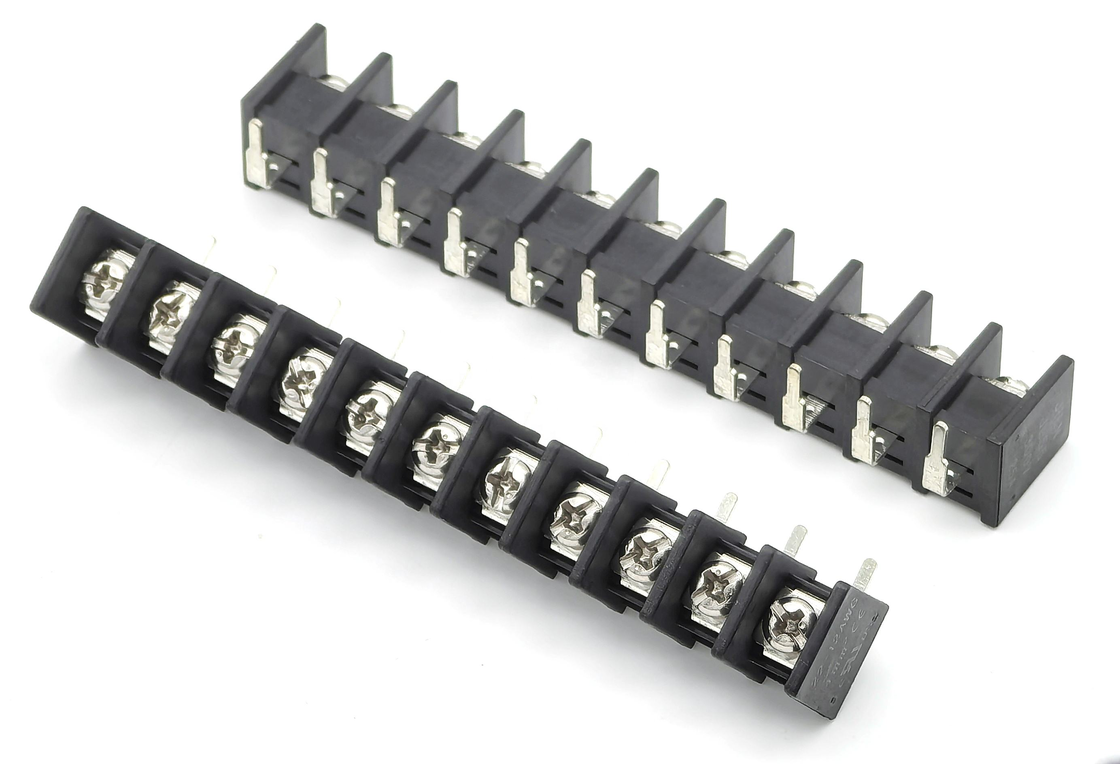

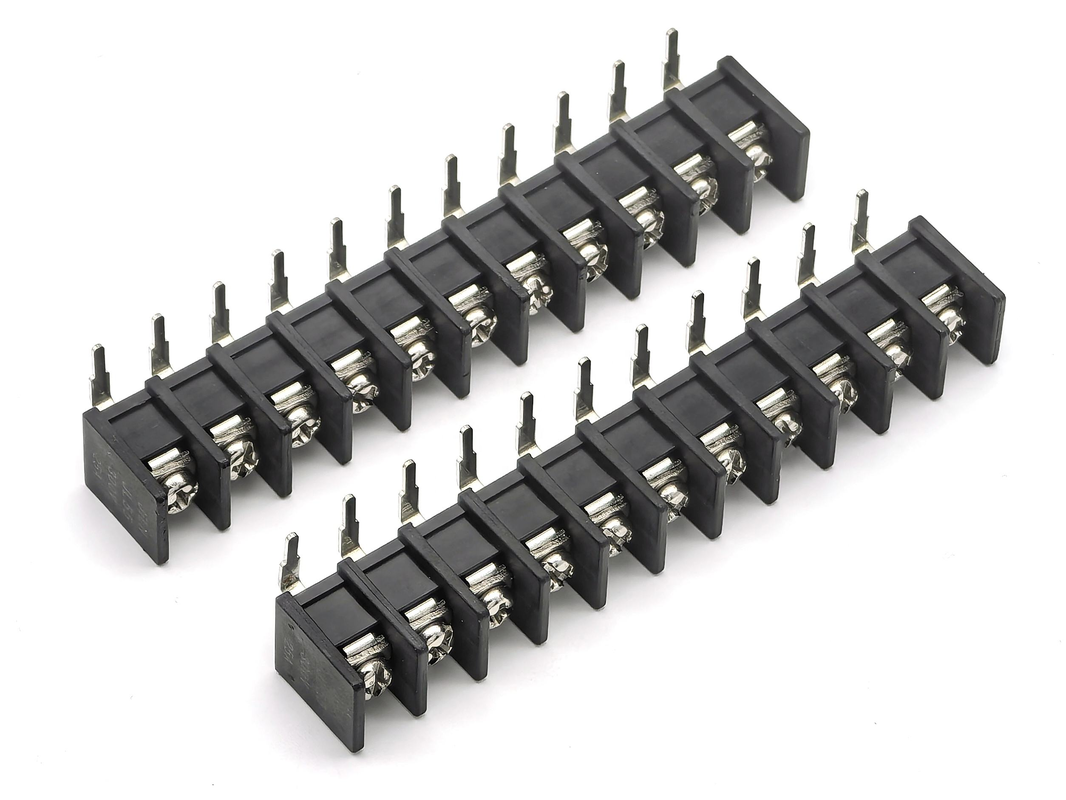

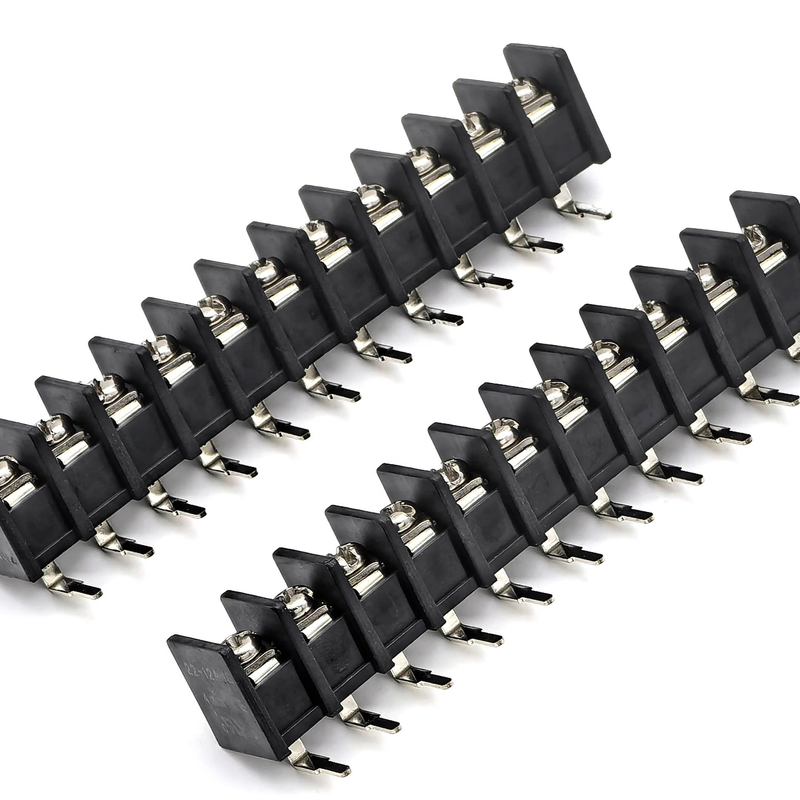

9.5mm Pitch Barrier Terminal Blocks 90 graden DIP Zwart 11P PA66 Materiaal 300V 25A

9,5 mm Pitch Barrier Terminal Blocks 90-graden DIP Zwart 11P PA66 Materiaal 300V 25A

Hoogtepunt

• 9,5 mm pitch, 11-positie 90-graden DIP doorlopend gat barrièreklemmenblok, zwarte PA66 UL94V-0 behuizing
• 300V / 25A continue nominale waarde, schroefklem veilige draadbevestiging voor PCB-bedrading met hoog vermogen
• Fysieke barrière-isolatie tussen polen om boogoverspanning en kortsluitingsrisico te voorkomen
• Vertind messing contacten, stabiele geleidbaarheid, anti-oxidatie voor een lange levensduur
• Standaard DIP-voetafdruk, past bij massale SMT / doorlopende montage; RoHS & REACH-conform

Productomschrijving

Algemene mechanische parameters

Materiaal- en elektrische kenmerken

Omgeving en soldeergids

Productkenmerk

1. Barrière-isolatiestructuur: fysieke scheiding tussen aangrenzende polen, minimaliseert kortsluitings- en boogrisico onder hoge vermogenswerkingsstatus
2. 90-graden haakse DIP-pinnen: verticaal in PCB, horizontale draadtoegang, bespaart ruimte bovenop de printplaat
3. PA66 UL94V-0 vlamvertragende behuizing, uitstekende thermische en mechanische slagvastheid
4. Vertind messing contact en vernikkelde stalen schroef: lage contactweerstand, anti-corrosie, stabiele klemmingskracht onder trillingsomgeving
5. Schroefklembevestiging: accepteert gestrande/massieve draad, eenvoudige montage en onderhoud ter plaatse
6. Vaste configuratie met 11 pinnen voor integratie van meerdere lussen voor stroomsignalen; aanpasbaar aantal polen beschikbaar
7. RoHS-conform grondstof, voldoet aan wereldwijde industriële milieueisen

Productvoordeel

1. Veiligheidsupgrade: ingebouwde barrièrewand voorkomt kruipstroom en boogoverspanning, veel veiliger dan gewone niet-barrière klemmenblokken voor meerkanalige hoogstroomcircuits
2. 11-pins lange lichaamsoptimalisatie: ééndelig ontwerp met 11 posities, geen splicing van meerdere korte blokken; vermindert de voetafdruk van de printplaat en de foutmarge bij montage
3. Trillingsbestendige klemming: M3 schroefklem handhaaft stabiele draaddruk, geschikt voor apparatuur met continue schokken en trillingen
4. Kosteneffectieve hoogvermogenoplossing: 25A continue stroomprestaties zonder over-gespecificeerde redundante kosten, balans tussen prestaties en BOM-budget
5. Montagevriendelijk: standaard 90-graden DIP-pinlay-out, compatibel met reguliere golfsoldeerproductielijnen; geen speciale armatuur vereist
6. Leveringsstabiliteit: interne productie, ondersteuning voor volumebestellingen, tekeningbevestiging voor aangepaste wijzigingen

Toepassing

• Industriële besturingsprintplaten
• Schakelende voedingen en LED-driver voedingseenheden
• Automatiseringapparatuur en relaisbesturingsmodules
• Instrumentatie- en meetapparatuur
• Hulpbesturingskaart voor nieuwe energie
• Huishoudelijke elektrische apparaten met hoog vermogen
• Stroomdistributie met meerdere lussen in kasten

Aanpassingsopties

1. Bevestig printplaatvoetafdruk: verifieer of de 90-graden DIP-pinlay-out overeenkomt met uw printplaatpad voordat u met massaproductie begint.
2. Stroomreductie: wanneer de omgevingstemperatuur 85 °C overschrijdt, wordt de werkstroom gereduceerd tot onder de 20 A.
3. Draadselectie: gebruik 12-14 AWG dikke draad voor bijna 25 A volledige belasting; overschrijd de maximale draaddoorsnede niet.
4. Koppelregeling: draai de schroef vast met 0,5 N·m; overmatig koppel kan de PA66-behuizing doen barsten, onvoldoende koppel veroorzaakt losse verbinding en warmteontwikkeling.
5. Als 11-pins niet overeenkomt met uw project: we ondersteunen alternatieve poolnummers van 2P-24P in deze serie.
6. Voor scenario's met hoge trillingen: controleer de schroefvastheid na langdurig gebruik als routineonderhoud.

Stap aangepast proces

1. Verzamelen van vereisten → 2. Technische evaluatie en offerte → 3. 3D-tekening beoordeling en bevestiging → 4. Matrijs / gereedschap en prototype → 5. Sample test (contact R, retentie, reflow) en goedkeuring → 6. Massaproductie → 7. Eind-QC en verzending.

Onze service

Sample beschikbaarheid en beleid

Samples worden gratis naar onze klanten gestuurd op hun verzoek, zolang ze bereid zijn de vracht te betalen, of we kunnen de vracht betalen voor sommige oude klanten van onze kant, of de klant kan de vracht vooraf betalen, en we kunnen samples verzenden met onze koerier.

Garanties/garanties/voorwaarden

Wij bieden een garantie op de productkwaliteit.
Een snelle levering van 15 dagen is gegarandeerd.
Betalingsvoorwaarden omvatten T/T, maar zijn onderhandelbaar, zoals L/C, PayPal, Western Union, en meer.

After-sales service

Wij bieden uitstekende service via ons netwerk van kantoren en hoofdkantoor.
Neem contact op met onze marketingverkoopafdeling via telefoon of e-mail, of bezoek indien mogelijk ons kantoor.
Naast de vriendelijke service bieden we de meest concurrerende prijzen en flexibele planning.

Veelgestelde vragen

V: Wat is uw MOQ?

A: Onze MOQ komt meestal op 1000 stuks, maar we accepteren kleine bestelhoeveelheden voor testen.

V: Kan ik uw fabriek bezoeken?

A: Welkom om onze fabriek te bezoeken, en we zullen u ons professionele productieproces laten zien, en hopen op een langdurige samenwerking met u.

V: Wat is uw sampletijd? Wat is uw levertijd?

A: 7 dagen voor samples, en 15-20 dagen voor massaproductie. Het hangt af van de hoeveelheid.

V: Hoe inspecteer ik mijn goederen?

A: U kunt inspecteren door de fabriek te bezoeken, of een derde partij te vragen te inspecteren, of door beeldinspectie.

V: Hoeveel kost het om naar mijn land te verzenden?

A: De vracht wordt gegeven door het vrachtbedrijf op basis van uw Bruto Gewicht en CBM.

V: Hoe weet ik of u mijn bestelling verzendt?

A: Het trackingnummer (DHL, UPS, FedEx, TNT, EMS, etc.), luchtvrachtbrief, of B/L over zee wordt u toegestuurd zodra uw goederen zijn verzonden. We volgen ook de levering en houden u op de hoogte. De behulpzame after-service wordt geboden. Wij ondersteunen wat u verkoopt.

V: Kan ik gepersonaliseerde/aangepaste producten maken?

 A: Zeker, stuur ons gewoon uw tekening of sample.
