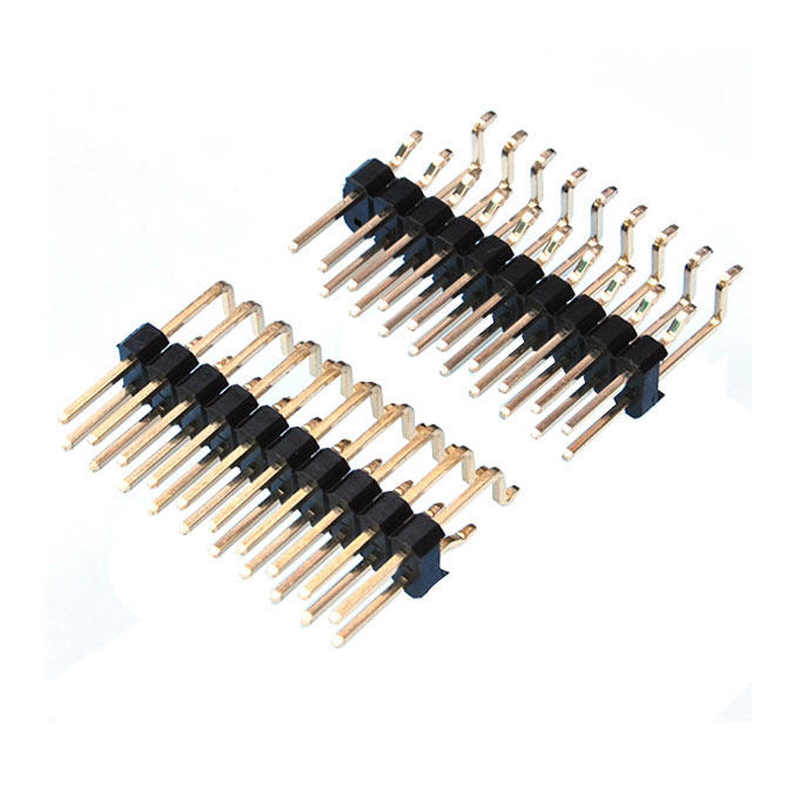

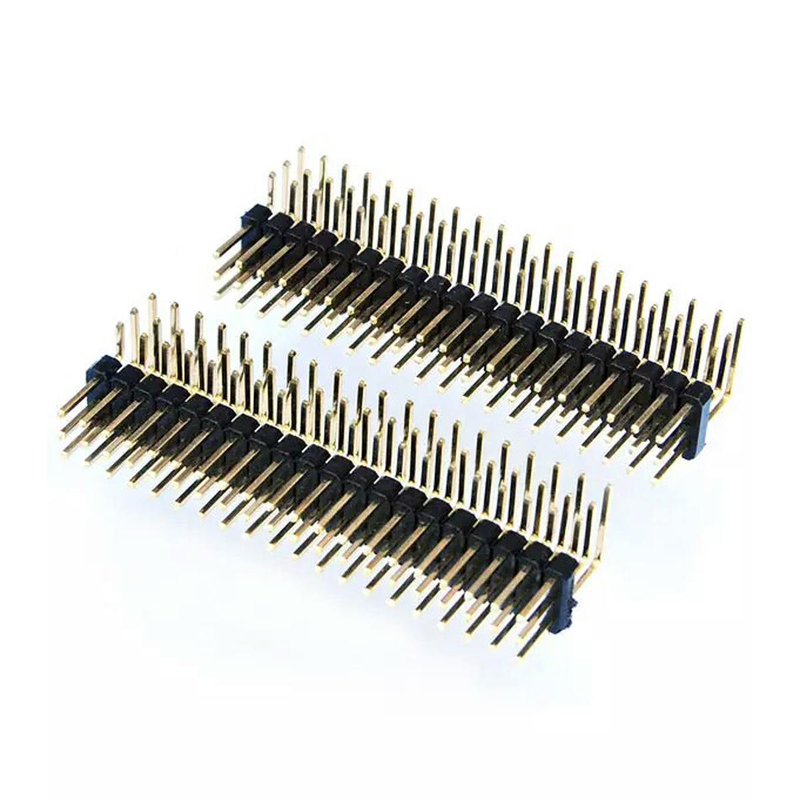

PCB Pin Header 1.0mm Dubbele Rij Gebogen Pin SMT 180 Graden 90 Graden PBT Materiaal Fosfor Brons Contacten Pin Lengte Aanpasbaar

PCB Pin Header 1.0mm Dual Row Bent Pin SMT 180 Degree 90 Degree PBT Materiaal Fosfor Bronze Contacten Pin Lengte Aanpasbaar

Hoogtepunt

• 1.0 mm fijnspits SMT-buigspins met twee rijen, steunstukken90° rechthoek en 180° vlakke SMT-afsluitingvoor een flexibele PCB-opstelling
• Fosfor-bronzen contactbalken, stabiele veerprestaties, anti-vermoeidheid voor langdurige paringscycli
• PBT UL94V-0-isolatie, uitstekende warmteweerstand tegen terugstroom, SMT-terugstroomassemblage met geschikte massa
• Volledig aanpasbaar: naaldlengte, naaldgetal, bekleding, band-en-rolverpakking beschikbaar
• Strikte coplanariteitscontrole voor SMT-pick-and-place, lager gebrekenpercentage bij grote productie

Productbeschrijving

Algemene mechanische parameters

Materiaal en elektrische kenmerken

Milieu en soldeergids

Productkenmerken

1. Dubbele rij 1.0 mm fijne toonhoogte, bespaart PCB-voetafdruk voor een lay-out met een hoge dichtheid
2. Twee gebogen stijlen: 90° rechthoek / 180° vlakke SMT, overeenkomen met verschillende PCB-randopmaakvereisten
3. Fosfor-bronzen contacten: superieure elasticiteit, bestand tegen spanningsrelaxatie onder trillingen en temperatuurcyclussen
4. PBT UL94V-0 thermoplastische behuizing, bestand tegen standaard SMT reflow soldeertemperatuur
5. Strikte coplanariteit voor SMT-terminals, compatibel met automatische pick-and-place-apparatuur
6. Flexible aanpassing: pinlengte, PIN, tin/goudverwerking, tape-and-reel/tube verpakkingsopties
7. RoHS & REACH-conform, voldoet aan wereldwijde elektronische milieueisen

Productvoordeel

1. Flexibiliteit van de indeling: dubbele optie 90° /180° gebogen SMT-penen, oplossen van ruimtebeperkte aansluitingsproblemen aan de rand van het bord, vermijden van doorboringskosten
2. Betrouwbaarheid van het contact: fosforbronzencontact in plaats van gewone messing, lager risico op veervermoeidheid bij trillingen voor industriële apparaten
3. Massaproductievriendelijk: strikte SMT-coplanariteitscontrole, automatische pick-and-place & reflow aanpassen, slechte verbindingen bij het solderen in grote productie reduceren
4. Kostenefficiënte aanpassing: aanpassen van pinlengte, pinhoeveelheid en plating volgens BOM-vereiste, geen noodzaak om de PCB-voetafdruk opnieuw te ontwerpen
5. Thermische stabiliteit: PBT-behuizing behoudt dimensie stabiliteit tijdens terugstroom, geen vervorming of blaren versus goedkope kunststof behuizing

Toepassing

• Industriële besturingsmodules en PCBA-sensoren
• IoT-smart devices, draagbare elektronica
• met een vermogen van niet meer dan 50 W
• Elektronica-ondersteunende eenheden voor het interieur van auto's
• Draagbare instrumenten, test- en meetapparatuur
• communicatie-perifereerplatformen, ingebedde systeemmodules

Aanpassingsopties

1. Bevestig type gebogen pen: selecteer90° rechthoekvoor horizontale zijdelingse aansluiting: kiezen180° Flat SMTBij een verkeerde hoek wordt de PCB-opstelling mismatched.
2. Definieer het exacte aantal pins: twee rijen = 2 × N posities; specificeer totale posities bij het verzenden van een vraag.
3. Bevestig de afmeting van de pinlengte: de mating pinlengte en de SMT soldeerstaartlengte zijn beide aanpasbaar; indien beschikbaar, een tekenreferentie vermelden.
4. Selecteer bekleding: tinbekleding voor consumentenproducten met een lage paringscyclus; goudbekleding voor hoge trillingen en vochtige industriële omgeving om oxidatie te voorkomen.
5. Matchen met het paringsdeel: koppelen met de bijbehorende vrouwelijke kop van de dubbele rij met een lengte van 1,0 mm; controleer de paringsdimensie voordat de definitieve BOM wordt ingeklemd.
6. Voor SMT-productie: gebruik tape-and-reel-verpakking voor automatische montage; buisverpakking voor prototype- / kleine batch-tests.

Stap aangepast proces

1. Verplichtingen verzamelen → 2. Technische evaluatie en offerte → 3. 3D-tekening beoordelen en bevestigen → 4. Vorm / gereedschap en prototype → 5. Monstertest (contact R, retentie, reflow) en goedkeuring → 6.Massaproductie → 7- Eind QC en verzending.

Onze dienst

Beschikbaarheid van monsters en beleid

Monsters moeten gratis naar onze klanten worden gestuurd op hun verzoek, zolang ze bereid zijn om te betalen voor de vracht, of we kunnen de vracht betalen voor sommige oude klanten van onze kant ook,of de klant kan de vracht vooraf betalenEn we kunnen ook monsters verzenden met onze koerier.

Garanties/garanties/voorwaarden

We bieden een productkwaliteitsgarantie.
Een snelle levering binnen 15 dagen is gegarandeerd.
Betalingsvoorwaarden omvatten T/T, maar het is onderhevig aan onderhandelingen, zoals L/C, PayPal, Western Union en meer.

Naverkoopservice

Uitstekende dienstverlening wordt aangeboden via ons netwerk van kantoren en het hoofdkantoor.
Neem telefonisch of per e-mail contact op met onze verkoopafdeling voor marketing, of ga naar ons kantoor.
Naast de vriendelijke service, bieden we de meest concurrerende prijzen en flexibele dienstregeling.

Veelgestelde vragen

V: Wat is uw MOQ?

A: Onze MOQ komt meestal tot 1000 stuks, maar we accepteren kleine bestelhoeveelheden voor testen.

V: Kan ik uw fabriek bezoeken?

A: Welkom om onze fabriek te bezoeken, en we zullen u ons professionele productieproces laten zien, en hopen dat we een langdurige samenwerking met u kunnen hebben.

V: Wat is uw levertijd?

A: 7 dagen voor monsters en 15-20 dagen voor massaproductie.

V: Hoe inspecteer ik mijn goederen?

A: U kunt inspecteren door de fabriek te bezoeken, of een derde partij te vragen om te inspecteren, of door foto-inspectie.

V: Hoeveel kost het om naar mijn land te verzenden?

A: De vracht zal door het vrachtbedrijf worden gegeven op basis van uw bruto gewicht en CBM.

V: Hoe weet ik of u mijn bestelling verzendt?

A: Het trackingnummer ((DHL, UPS, FedEx, TNT, EMS, etc.), de luchtvrachtbrief, of B/L per zee worden aan u verzonden zodra uw goederen zijn verzonden. We volgen ook de levering op en houden u op de hoogte.De behulpzame after-service wordt aangebodenWe steunen wat je verkoopt.

V: Kan ik gepersonaliseerde/op maat gemaakte producten maken?

 A: Natuurlijk, stuur ons gewoon uw tekening of monster.
