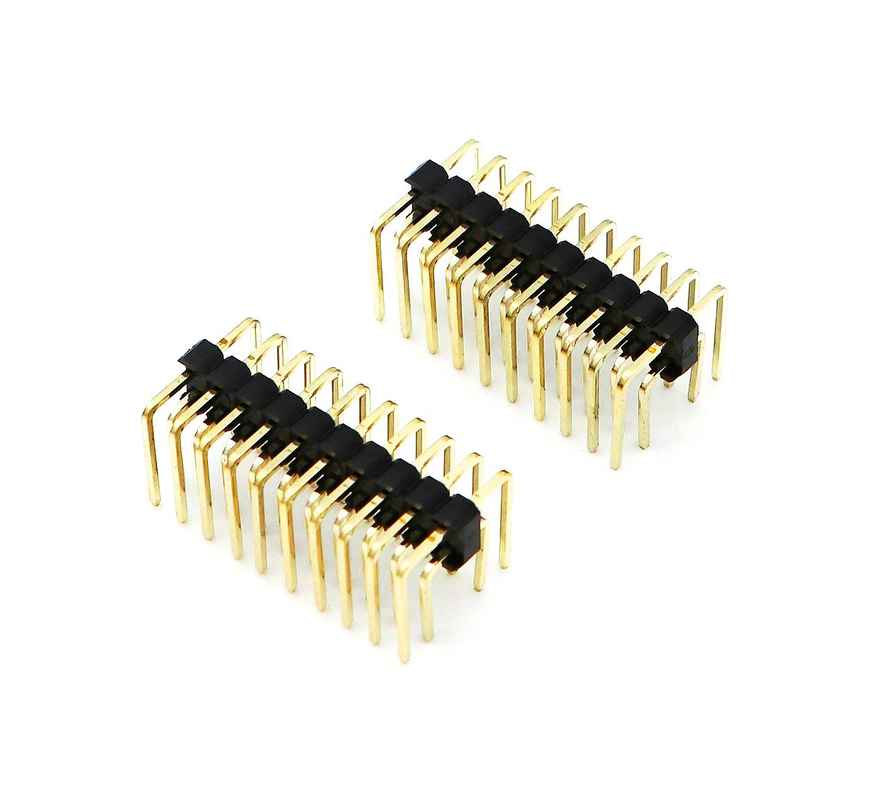

2,54 mm Steek Male Pin Header Dubbele Rij Haakse PCB Nylon SQ0,64 mm H2,5 mm 2*1P-2*40P

2.54mm Pitch Male Pin Header Dual Row Right Angle PCB Nylon SQ0.64mm H2.5mm 2*1P-2*40P

Hoogtepunt

• 2.54mm standaardpitch, dubbele rij rechthoekige 90° ontwerp, isolator hoogte H2.5mm, vierkant pin SQ0.64mm voor hoge mechanische stabiliteit
• Breed bereik van pinen: 21P‐240P, volledig aanpasbaar aantal pinnen voor verschillende PCB-indelingen
• Nylon UL94V-0 behuizing, anti-vervorming bij soldeerwarmte; meerdere plating opties voor signaal betrouwbaarheid afstemming
• Door-gat rechthoekige beëindiging, sterke PCB-behoud, ideaal voor zijrichting board-to-board / wire-board interconnectie
• RoHS & REACH-conform, ondersteunt bak/buisverpakking voor handmatige en massaproductie

Productbeschrijving

Algemene mechanische parameters

Materiaal en elektrische kenmerken

Milieu en soldeergids

Productkenmerken

1. Rechthoekige 90° door-gat structuur, horizontale paringsrichting, perfect voor beperkte hoogte behuizing lay-out
2. SQ0,64mm massief vierkant contactspeld, hogere buigvastheid dan ronde spelden, anti-warp tijdens montage en trillingsomstandigheden
3. Nylon UL94V-0 behuizing, uitstekende thermische weerstand, bestand tegen smelten tijdens het golfsolderen
4. Flexible pin-count selectie: 21P‐240P, gedeeltelijk gesneden op aanvraag
5. Meerdere oppervlakteafwerkingen: tin-geplatte / gouden flits / selectief goud op het paringsgebied voor betrouwbaarheidseisen van verschillende kwaliteiten
6. Stabiele door-gat soldeervoeten, superieure mechanische houkracht op PCB tegen schokken en trillingen
7. Inter-matchbaar met de reguliere 2,54 mm dubbele rij vrouwelijke kop/dooskop op de markt

Productvoordeel

1. SQ0,64mm vierkante pin-ontwerp: Vergeleken met een gewone ronde pin kop, verbetert de stijfheid van de pin, vermindert het risico van pin buigend tijdens het inbrengen-uittrekken en PCB assemblage, verlaagt het productiefoutenpercentage.
2. H2,5 mm nylon behuizing: De geoptimaliseerde isolatiehoogte zorgt voor een evenwicht tussen de mechanische plaatsing en de hittebestendigheid; vermijdt plastische zwelling of vervorming bij de massaproductie met golfsoldering.
3. Rechthoekige door-gatconstructie: Levert een sterkere PCB-verankeringskracht dan een SMT-type kop; geschikt voor apparatuur met trillingsimpact, voorkomt het risico dat de connector afvalt.
4. Volledige dekking van de pin-count: Van laag-pin-telling signaal testpoorten tot hoog-pin-telling module interconnectie, één model dekt meerdere BOM-eisen, verkort de inkoopcyclus.
5. Flexible plaatingsoplossing: met tin-plating voor kostengevoelige consumptiegoederen; selectief goudplating voor industriële herhaalde matingscenario's, balans kosten en betrouwbaarheid.
6. Hoge compatibiliteit: Direct aansluit bij de reguliere 2,54 mm dubbele rij vrouwelijke stopcontacten op de markt, zonder extra herontwerpwerkzaamheden voor bestaande PCB-projecten.

Toepassing

• industriële besturingsborden en PLC-perifereermodules
• Embedded hardware, IoT-gateway en sensormodules
• Medische hulpmiddelen PCBA
• Smart home-besturingseenheden
• elektrische hulpmodules voor interieur van auto's
• Test- en meetinstrumenten
• Communicatieterminale apparatuur
• Robotsignaalverbinding

Aanpassingsopties

1. Bevestiging van het aantal pinnen: Bevestig het exacte vereiste pinnummer (21P‐2Neem contact met ons op indien u een gedeeltelijke/bijzondere lengtewijziging nodig heeft.
2. Oriëntatiecontrole: Selecteer dit rechthoekige model wanneer de koppelingsaansluiting zijdelingse toegang vereist; kies een rechte kop voor de koppeling in bovenste richting.
3. Selectie van de bekleding:
   • Kostenbewust, weinig tijdsparing: kies voor tin-plating
   • Frequent plug-unplug, vochtige / industriële omgeving: kies voor goudflash of selectief verguld
4. Notitie over de lay-out van de PCB: Reserve-matched through-hole footprint voor 0,64 mm vierkante pin; verwijzen naar onze bijgeleverde tekening van het PCB-pad.
5. Montageproces: Gebruik golfsoldering voor massaproductie; volg de temperatuur-tijdparameter van de soldering strikt om schade aan de nylonbehuising te voorkomen.
6. Paringsdeel: moet overeenkomen met een vrouwelijke kop met twee rijen van 2,54 mm; controleer de toonhoogte, de rijenruimte en de afmetingen van de pen voordat de BOM wordt afgerond.

Stap aangepast proces

1. Verplichtingen verzamelen → 2. Technische evaluatie en offerte → 3. 3D-tekening beoordelen en bevestigen → 4. Vorm / gereedschap en prototype → 5. Monstertest (contact R, retentie, reflow) en goedkeuring → 6.Massaproductie → 7- Eind QC en verzending.
