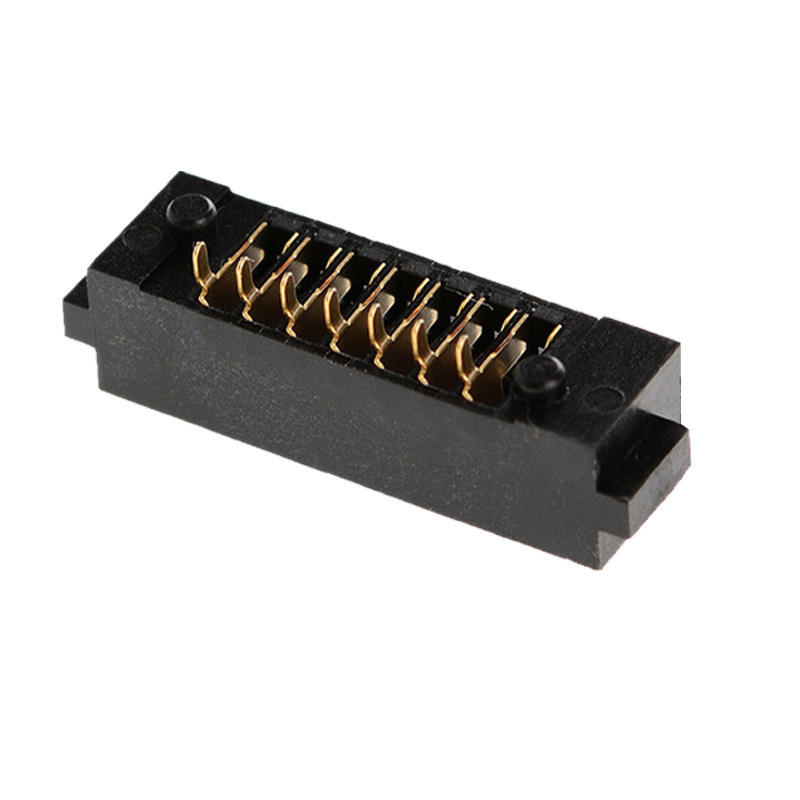

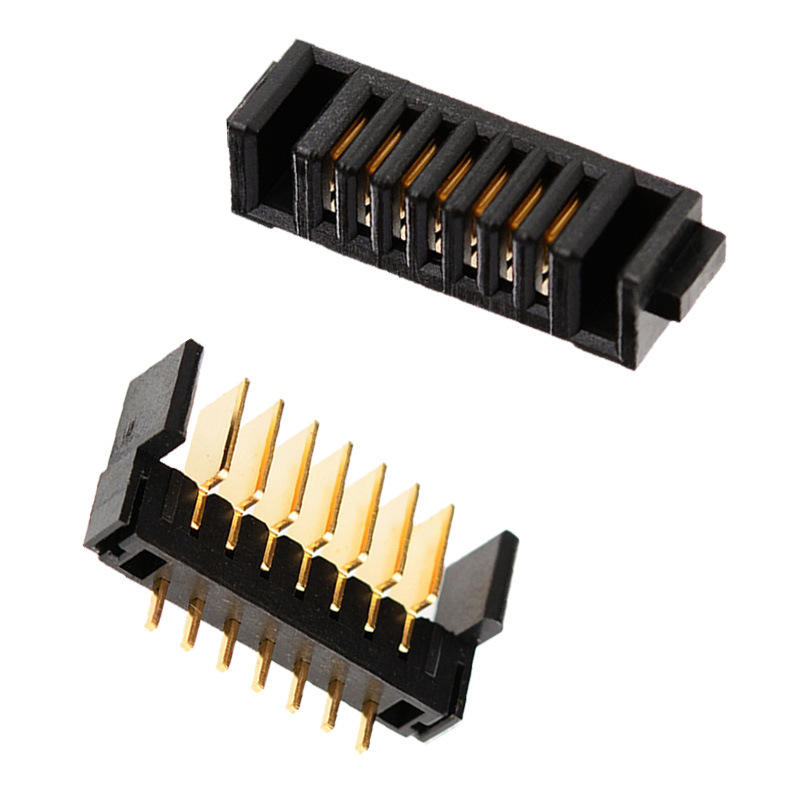

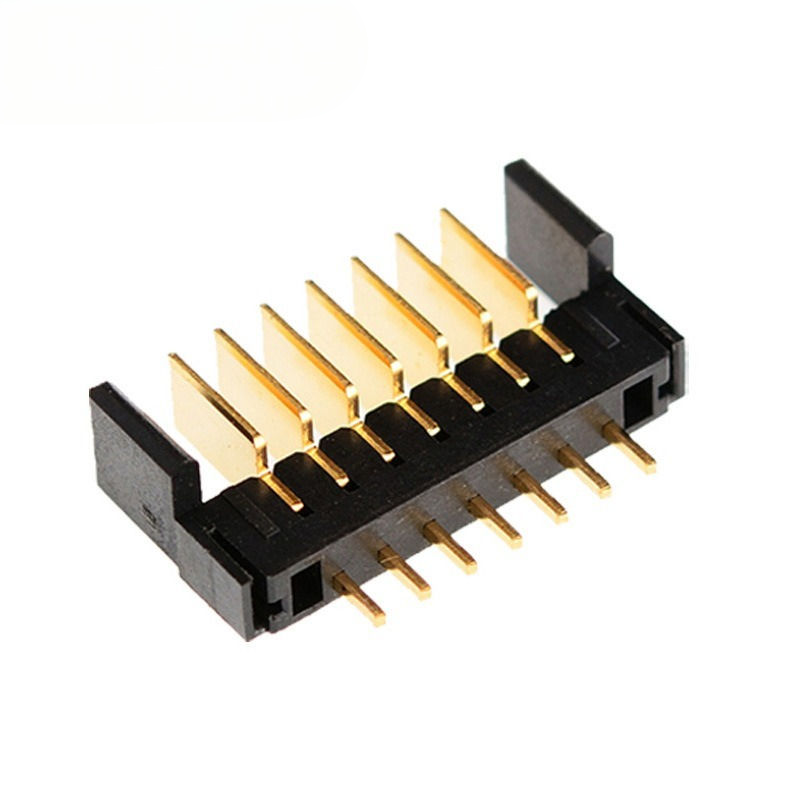

7-PIN vingerafdruk slot batterijhouder connector 2.0mm Afstand Inbreng blad PBT materiaal Fosfor Bronzen contacten

7-PIN Vingeradrukslot Batterijhouder Connector 2.0mm Spoed Insteekblad PBT Materiaal Fosforbrons Contacten

Hoogtepunt

• 2.0mm spoed 7-pins insteekblad batterijhouder, op maat gemaakt voor vingeradrukslot lithium-batterijmodules
• Fosforbrons contactarmen, stabiele veerdruk, lage contactweerstand tegen trillingen en losraken bij vallen
• UL94-V0 PBT behuizing, bestand tegen thermische schokken van golfsolderen, anti-vervorming onder binnentemperatuurschommelingen
• Anti-verkeerde invoer kap structuur, voorkomt schade door omgekeerde batterijmontage voor smart lock massaproductielijnen
• RoHS-conform, consistente prestaties voor grootschalige smart lock OEM & ODM projecten

Productomschrijving

Algemene Mechanische Parameters

Materiaal & Elektrische Kenmerken

Omgeving & Soldeer Gids

Product Kenmerk

1. 7-positie, 2.0 mm spoed insteekblad structuur, directe insteek batterij-blad koppeling, geen extra kabelboom nodig
2. Fosforbrons C5191 contacten, goede veerbehoud, weerstaat ontspanning na duizenden insteek-uittrek cycli
3. Zwarte PBT behuizing (UL94-V0), geschikt voor golfsoldeerproces, dimensionale stabiliteit onder temperatuurschommelingen
4. Ingebouwde anti-verkeerde invoer kap, mechanisch fool-proof om omgekeerde batterij-invoer te voorkomen
5. Through-hole PCB pinnen, solide soldeerankering, anti-losraken onder trillingen van mechanische beweging van deurslot
6. Geoptimaliseerde contact-arm geometrie, lagere verwarming onder continue stroomvoorziening van smart lock standby & motor-ontlaad piek stroom
7. RoHS & REACH conform, ondersteunt grootschalige tray/zak verpakking voor SMT / through-hole assemblage lijnen

Product Voordeel

1. Afgestemd op smart locks: Blad-contact geometrie geoptimaliseerd voor vingeradrukslot batterij-wissel scenario's; contact-kracht afgesteld om intermitterende stroomonderbreking veroorzaakt door trillingen bij het sluiten van de deur te voorkomen.
2. Superieure fosforbrons veer: Betere weerstand tegen spanningsontspanning dan messing; behoudt stabiele contactprestaties na langdurige herhaalde batterijvervanging.
3. Thermische stabiliteit van PBT: Weerstaat kromtrekken van de behuizing tijdens golfsolderen; voorkomt pin-offset, wat leidt tot slechte soldering in massaproductie.
4. Fool-proof mechanisch ontwerp: Kap anti-verkeerde invoer functie vermindert foutenpercentage op assemblage-lijn, beschermt dure hoofdprintplaat IC tegen omgekeerde spanningsschade.
5. Flexibele aanpassing: Ondersteuning voor aanpassing van pin-aantal, wijziging van plating-dikte, speciale verpakking; snelle monsterdoorlooptijd voor validatie van smart lock projecten.
6. Kosten-prestatie balans: Fabrieks directe levering; stabiele kwaliteit voor mid- tot high-end vingeradrukslot OEM, geen over-specificatie redundantie om BOM-kosten te verhogen.

Toepassing

• Vingeradruksloten, wachtwoord toegangscontrole sloten (kernapplicatie)
• Smart deurslot lithium-batterijpakketten
• Draagbare IoT batterij-aangedreven modules
• Smart apparaten voor thuisbeveiliging
• Laagvermogen smart sensor apparatuur
• Kleine consumentenelektronica die een batterijverbinding van het blad-type vereisen

Aanpassingsopties

1. Bevestig spoed: Moet 2.0 mm insteekblad afmeting gebruiken; niet mengen met 2.54 mm spoed batterijconnectoren.
2. Verifieer pin-aantal definitie: Bevestig 7-pin signaal/stroom toewijzing tussen batterijblad en PCB schema; pin-out kan worden aangepast.
3. Montage controle: Dit model is van het type through-hole; ontwerp PCB footprint strikt volgens onze tekening.
4. Keuze plating: Standaard goud-geplateerd voor smart lock binnenomgeving; verhoog de gouddikte indien gebruikt in kustgebieden met hoge luchtvochtigheid.
5. Stroommarge: Wanneer de motor instant piek stroom optreedt, reserveer ≥40% stroommarge per pin in uw ontwerp.
6. Montage opmerking: Vertrouw op de ingebouwde mechanische fool-proof; forceer het batterijblad niet in omgekeerde richting.
7. Eerst monster: Voer echte machine veroudering & trillingstest uit met monsters vóór vrijgave van massabestelling.

Stap Custom Proces

1. Verzamelen van vereisten → 2. Technische Evaluatie & Offerte → 3. 3D Tekening Beoordeling & Bevestiging → 4. Matrijs / Gereedschap & Prototype → 5. Monster Test (contact R, retentie, reflow) & Goedkeuring → 6. Massaproductie → 7. Eind QC & Verzending.
