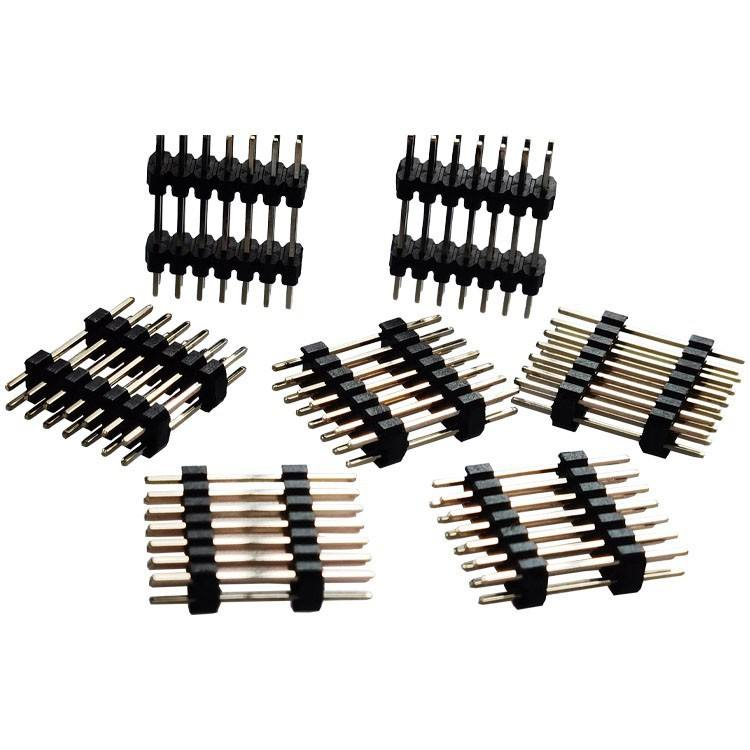

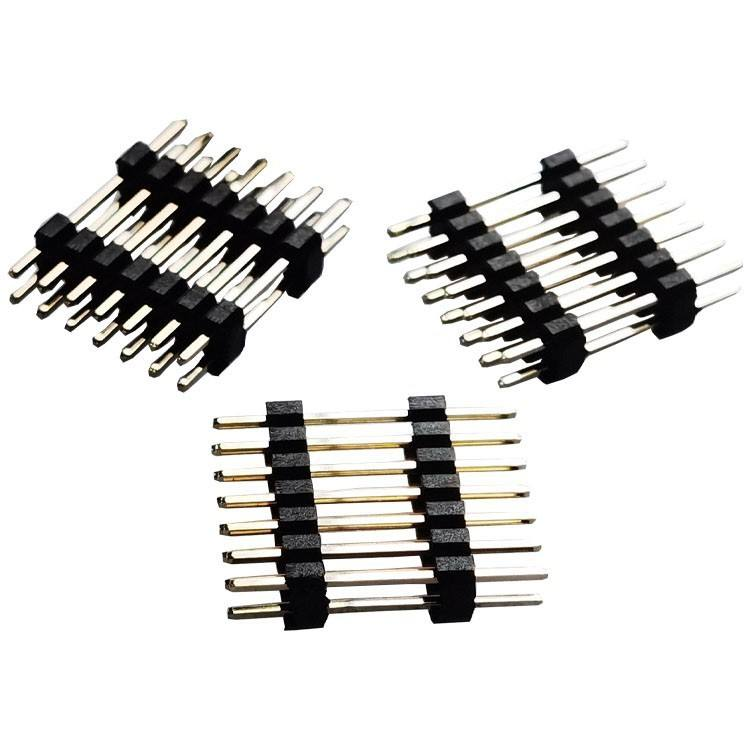

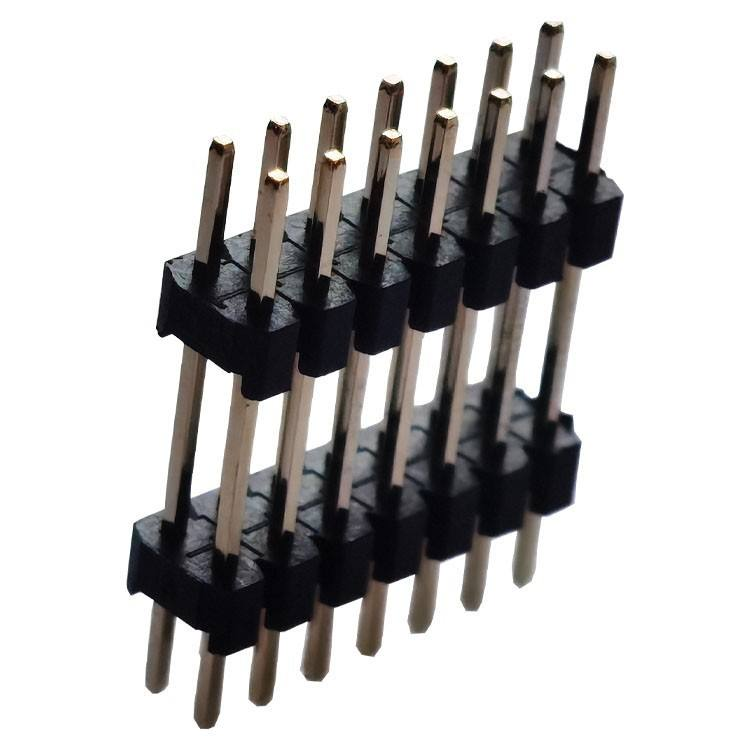

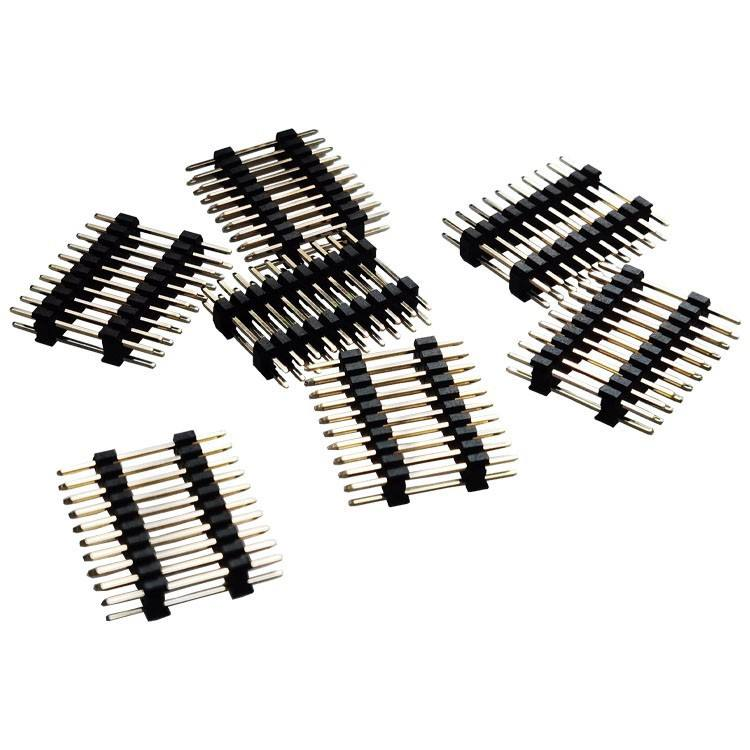

Dubbele rij 2,0 mm pitch vrouwelijke/mannelijke koppen 2-40 pinen verguld voor PCBA

Dubbele Rij 2.0mm Pitch Vrouwelijke/Mannelijke Header Pinnen 2-40 Pins Verguld Voor PCBA

Hoogtepunt

• 2.0 mm dubbele rij pitch, pin-aantal configureerbaar 2-40P, zowel mannelijke als vrouwelijke versies beschikbaar voor PCBA board-to-board interconnectie
• Selectieve vergulde contactpunten, lage contactweerstand, anti-oxidatie voor langdurige signaalstabiliteit
• PA6T hoge temperatuur UL94V-0 behuizing, ondersteunt golfsolderen & SMT reflow verwerking
• Compacte voetafdruk vergeleken met 2.54 mm pitch, balanceert dichtheid en assemblagevriendelijkheid
• Strikte pitch tolerantie ±0.05 mm, goede koppelingsuitlijning, compatibel met gangbare bijpassende sockets

Productomschrijving

Algemene Mechanische Parameters

Materiële & Elektrische Kenmerken

Omgeving & Soldeerhandleiding

Productkenmerk

• Dubbele rij lay-out, pitch 2.0 mm, configureerbaar pinbereik: 2-40P, mannelijke en vrouwelijke header uitwisselbare koppelingsset
• Vergulde contactgebied over nikkel barrière laag, bestand tegen aanslag voor betrouwbare signaalpaden
• Hoge temperatuur PA6T isolator UL94V-0, bestand tegen standaard reflow soldeer thermische cyclus
• Meerdere montage oriëntaties: recht verticaal, 90° haakse hoek through-hole; SMT surface-mount optie op aanvraag
• Strakke pitch dimensionale tolerantie zorgt voor consistente koppelingsuitlijning in massaproductie van PCBA's
• Verkrijgbaar in buisverpakking of tape-and-reel voor geautomatiseerde SMT assemblage lijnen
• Aangepaste pin lengte, plating dikte en plastic hoogte ondersteund voor project-specifieke PCBA lay-out

Productvoordeel

1. Ruimtebesparende dichtheid: 2.0 mm pitch vermindert PCB voetafdruk vergeleken met standaard 2.54 mm header, ideaal voor compacte PCBA lay-out zonder assemblage haalbaarheid op te offeren
2. Vergulde contact betrouwbaarheid: Nikkel barrière blokkeert diffusie van basismetaal; gouden oppervlak voorkomt oxidatie, geschikt voor apparaten die een lange levensduur of frequent inpluggen vereisen
3. Procesvriendelijk materiaal: PA6T hoge temperatuur behuizing is bestand tegen kromtrekken tijdens reflow/golfsolderen, lagere PCBA afkeurpercentage in massaproductie
4. Brede configureerbaarheid: flexibel pin-aantal 2-40P, meerdere montagevormen, aangepaste pin lengtes & plating dikte om uw PCB voetafdruk te matchen
5. Kosten-prestatie balans: Veelzijdige algemene board-to-board connector, korte levertijd voor standaard onderdelen, concurrerende MOQ voor OEM projecten

Toepassing

• Industriële besturing: PLC modules, sensor interface boards, industriële gateway PCBA's
• Embedded elektronica: single-board computers, perifere module interconnectie
• Consumentenelektronica: smart home hardware, IoT terminal hoofd-sub-board verbinding
• Test & meetapparatuur: test fixture interne signaalverbindingen
• Automotive hulp-elektronica, medische hulp-control boards (alleen signaalniveau circuits)

Maatwerk Opties

1. Bevestig pin aantal: selecteer 2-40P volgens uw signaal & stroomkanaal aantal; mannelijke en vrouwelijke headers moeten overeenkomen met het aantal posities bij koppeling
2. Beslis montage stijl: recht verticaal voor verticale stapeling; 90° haakse hoek voor parallelle PCB-naar-PCB verbinding; SMT voor high-density surface-mount lay-out
3. Specificeer plating: kies vergulding voor lange levensduur / high-reliability apparatuur; tin-plated alternatief beschikbaar voor kostengevoelige statische verbinding projecten
4. Controleer soldeerconditie: bevestig reflow piek temperatuur ≤260 °C /10 s om behuizing vervorming te voorkomen
5. Verifieer PCB pad footprint: match de door de leverancier aanbevolen footprint voordat de PCB wordt vrijgegeven; informeer ons als u aangepaste pin lengte of plastic hoogte nodig heeft
6. Verpakkingskeuze: kies tape-and-reel voor auto-insert SMT; buisverpakking voor handmatige assemblage

Stap Custom Proces

1. Vereisten Verzameling → 2. Technische Evaluatie & Offerte → 3. 3D Tekening Beoordeling & Bevestiging → 4. Matrijs / Gereedschap & Prototype → 5. Sample Test (contact R, retentie, reflow) & Goedkeuring → 6. Massaproductie → 7. Eind QC & Verzending.

Onze service

Sample Beschikbaarheid & Beleid

Samples worden gratis naar onze klanten gestuurd op hun verzoek, zolang ze bereid zijn de vracht te betalen, of we kunnen de vracht betalen voor sommige oude klanten van onze kant, of de klant kan de vracht vooraf betalen, en we kunnen samples verzenden met onze koerier.

Garanties/Garanties/Voorwaarden

Wij bieden een productkwaliteitsgarantie.
Een snelle levering van 15 dagen is gegarandeerd.
Betalingsvoorwaarden omvatten T/T, maar het is onderhandelbaar, zoals L/C, PayPal, Western Union, en meer.

After Sales Service

Wij bieden uitstekende service via ons netwerk van kantoren en hoofdkantoor.
Neem contact op met onze marketing verkoopafdeling via telefoon of e-mail, of bezoek ons kantoor indien handig.
Naast de vriendelijke service bieden we de meest concurrerende prijzen en flexibele planning.

FAQ

V: Wat is uw MOQ?

A: Onze MOQ komt meestal op 1000 stuks, maar we accepteren kleine bestelhoeveelheden voor testen.

V: Kan ik uw fabriek bezoeken?

A: Welkom om onze fabriek te bezoeken, en we zullen u ons professionele productieproces laten zien, en hopen dat we een langdurige samenwerking met u kunnen hebben.

V: Wat is uw sample tijd? Wat is uw levertijd?

A: 7 dagen voor samples, en 15-20 dagen voor massaproductie. Het hangt af van de hoeveelheid.

V: Hoe inspecteer ik mijn goederen?

A: U kunt inspecteren door de fabriek te bezoeken, of een derde partij vragen om te inspecteren, of door foto-inspectie.

V: Hoeveel kost het om naar mijn land te verzenden?

A: De vracht wordt gegeven door het vrachtbedrijf op basis van uw Bruto Gewicht en CBM.

V: Hoe weet ik of u mijn bestelling verzendt?

A: Het trackingnummer (DHL, UPS, FedEx, TNT, EMS, etc.), Luchtvrachtbrief, of B/L per zee zal naar u worden verzonden zodra uw goederen zijn verzonden. We volgen ook de levering en houden u op de hoogte. De behulpzame after-service wordt geboden. Wij ondersteunen wat u verkoopt.

V: Kan ik gepersonaliseerde/aangepaste producten maken?

 A: Zeker, stuur ons gewoon uw tekening of sample.
