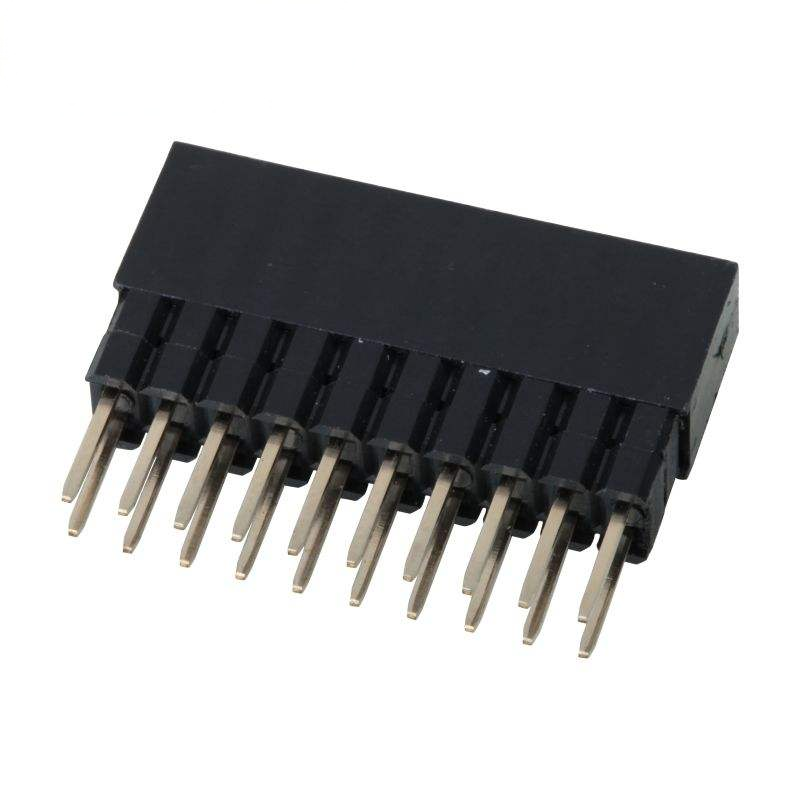

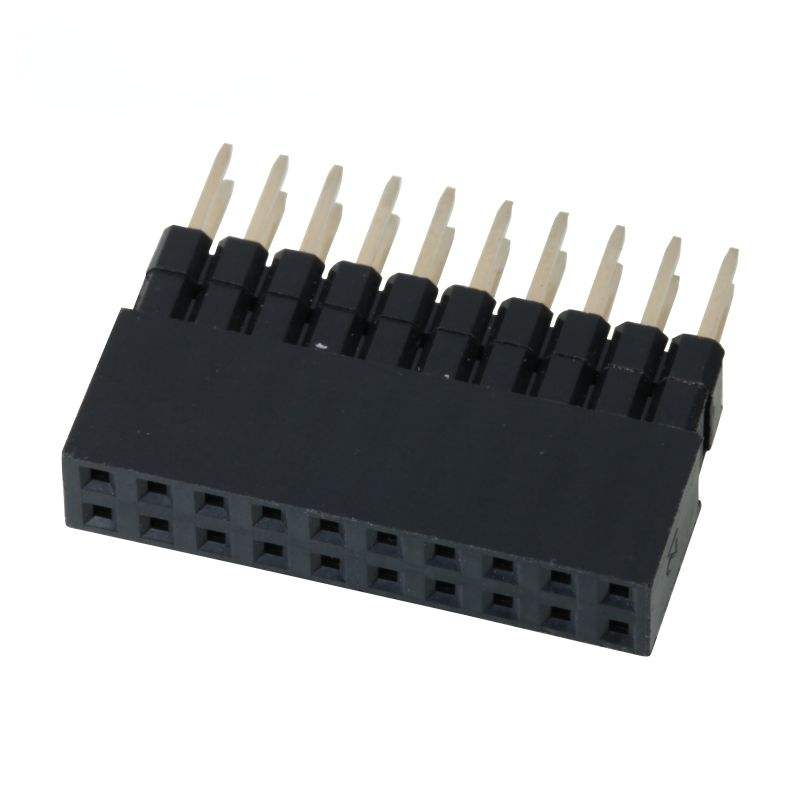

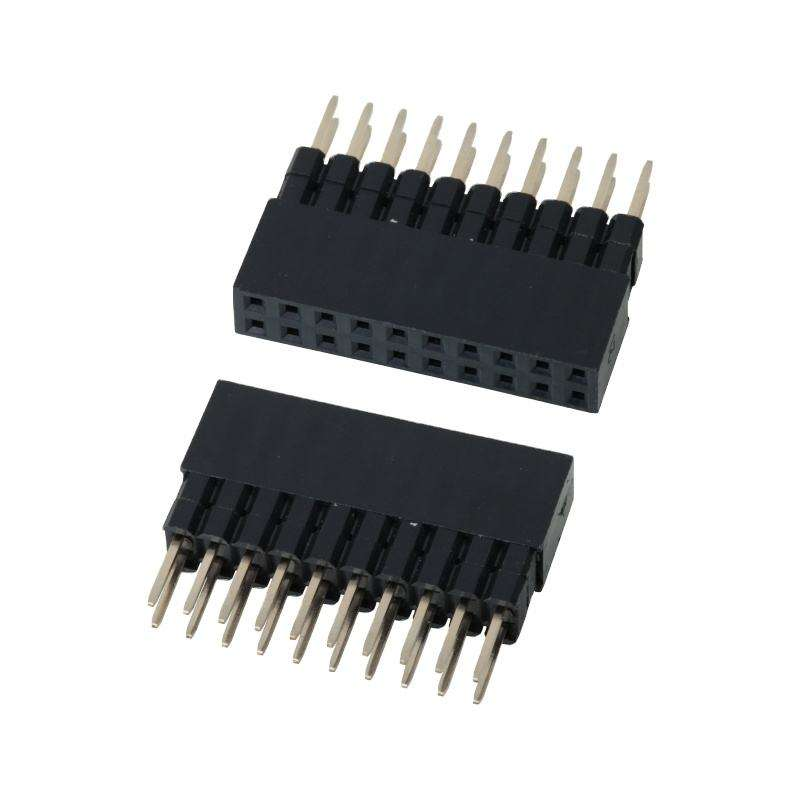

2,54 mm, 0,64x0,4 vierkante connector met dubbele rij vrouwelijke pin header connector

Hoogtepunt

• Standaard 2,54 mm pitch dubbele rij vrouwelijke connector, 0,64x0,4 mm vierkant contact voor precieze koppeling met bijpassende mannelijke pin header
• UL94V-0 hittebestendige isolator, ondersteunt SMT reflow & through-hole montage, RoHS & REACH conform
• Flexibele plating opties: gold flash / 3 µ"-30 µ" goud over nikkel, voldoet aan signaalniveau & matige stroomvereisten
• Breed aanpasbaar aantal pinnen (2x2P tot 2x40P), tape-and-reel / tray / bulk verpakking voor massaproductie
• Lage contactweerstand, stabiele signaalintegriteit voor industriële, IoT en embedded PCB-naar-PCB interconnecties

Productomschrijving

Algemene Mechanische Parameters

Materiaal & Elektrische Kenmerken

Omgeving & Soldeerhandleiding

Productkenmerken

1. Dubbele rij lay-out, 2,54 mm (0,100") pitch, 0,64x0,4 mm vierkante contactafmeting voor nauwkeurige pin-koppelingsuitlijning
2. Hoge temperatuur UL94V-0 thermoplastische behuizing, bestand tegen reflow thermische schok
3. Fosforbrons / messing contacten, aanpasbare goud/tin plating op koppel- en soldeervlakken
4. Meerdere pin-aantal opties: 2x2P tot 2x40P; verticale / haakse oriëntatie beschikbaar
5. Ondersteunt tape-and-reel SMT pick-and-place, tray en bulk verpakkingsmodi
6. RoHS-conform, gekwalificeerd voor consumenten-, industriële en IoT elektronische toepassingen

Productvoordeel

1. 0,64x0,4 mm vierkant contact: Vergeleken met gangbare vrouwelijke headers met ronde gaten, biedt vierkant contact een groter contactoppervlak, lagere contactweerstand en betere anti-vibratieprestaties voor trillingsgevoelige apparatuur.
2. Dubbel-compatibele montage: Ondersteunt zowel through-hole handmatig solderen als SMT tape-and-reel massaproductie; één productserie dekt prototype- en massaproductiefasen.
3. Flexibele plating oplossing: Ingenieurs kunnen tin-plating selecteren voor kostengevoelige projecten of gespecificeerde goud dikte voor hoog-betrouwbare signaalcontacten, waardoor verspilling van kosten door overspecificatie wordt vermeden.
4. Volledig aanpasbaar pin-aantal: 2x2P-2x40P dekt de meeste embedded board-naar-board interconnectiescenario's, met korte levertijd voor standaardonderdelen.
5. Stabiele thermische prestaties: UL94V-0 hittebestendige behuizing vermindert het risico op smelten van de behuizing tijdens reflow solderen, waardoor het afkeurpercentage van de assemblage wordt verlaagd.

Toepassing

• Industriële besturingsmainboard & sensor modules
• IoT gateway, smart home controller hardware
• Embedded ontwikkelborden, test- & meetapparatuur
• Medische hulp-elektronische modules
• Automotive interieur hulp-elektronica
• Consumentenelektronica, voedingseenheden

Aanpassingsopties

1. Bevestig pitch: Moet overeenkomen met de pitch van de mannelijke pin header = 2,54 mm, contactafmeting 0,64x0,4 mm vierkant.
2. Bevestig pin-aantal: Tel het totale aantal circuitsignalen; dubbele rij formaat = 2 x N posities.
3. Selecteer montagetype:
   • SMT: kies tape-and-reel verpakking voor pick-and-place machine
   • Through-hole: selecteer bulk/tray voor handmatig solderen
4. Oriëntatie: Verticaal voor stapelbare boards; Haaks voor zijwaartse board interconnectie.
5. Plating selectie:
   • Kostengevoelige niet-signaalpinnen: Tin-geplateerd
   • Signaalpad/vibratieomgeving: Goud-geplateerd (bevestig Au dikte vereiste)
6. Bedrijfsomgeving: Indien werken onder continue >85 °C, selecteer PA6T behuizing versie.
7. Download onze datasheet & PCB footprint voor bibliotheekimport vóór PCB lay-out.
