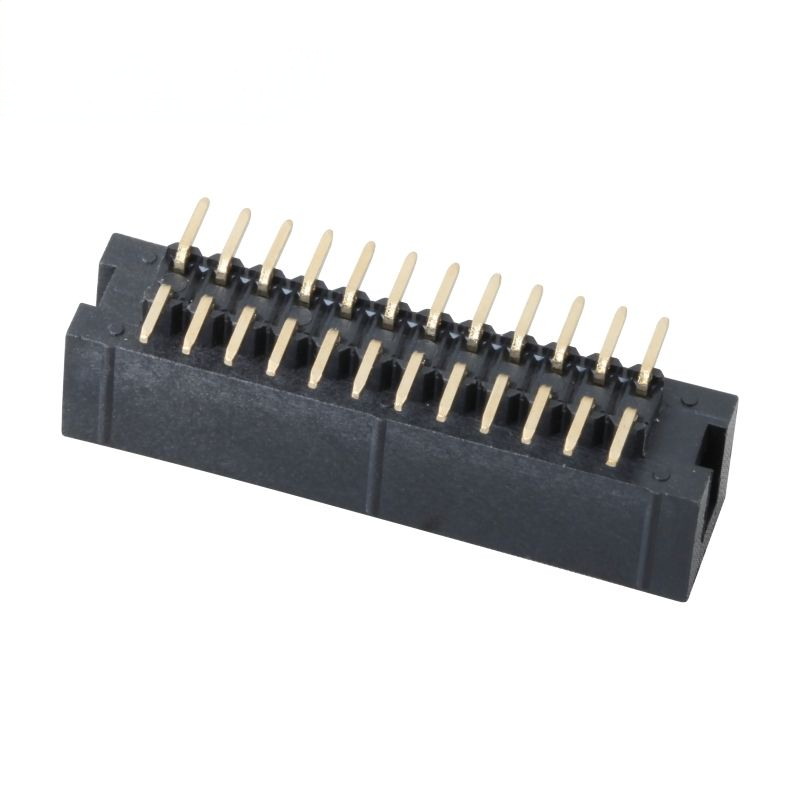

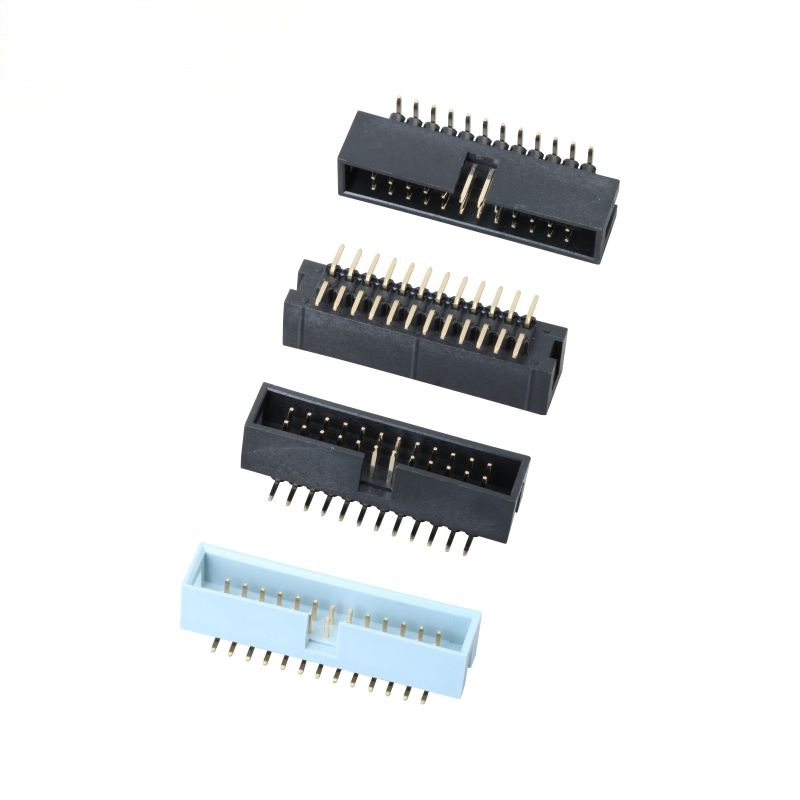

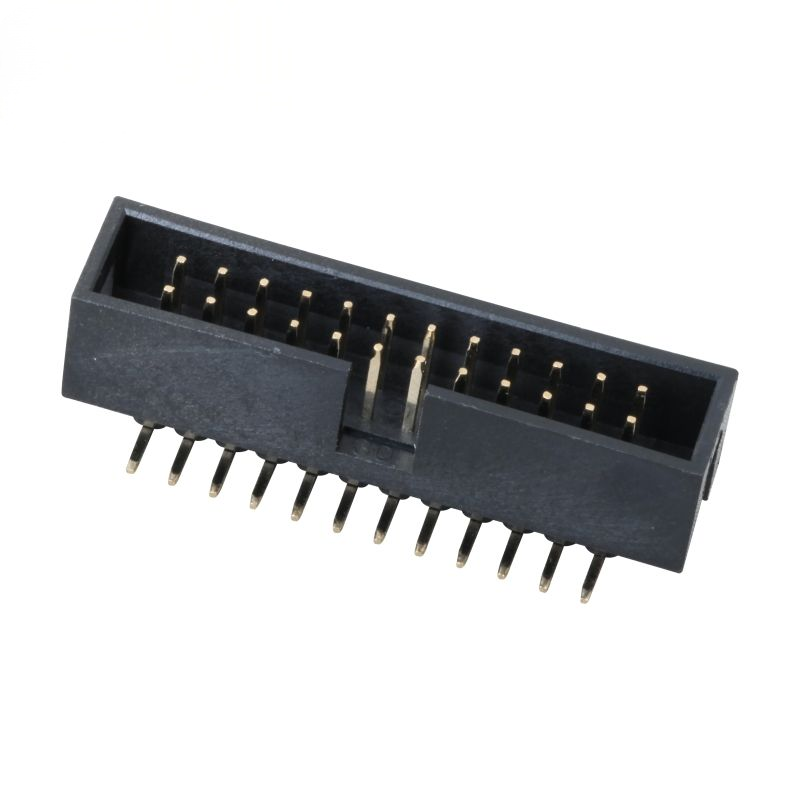

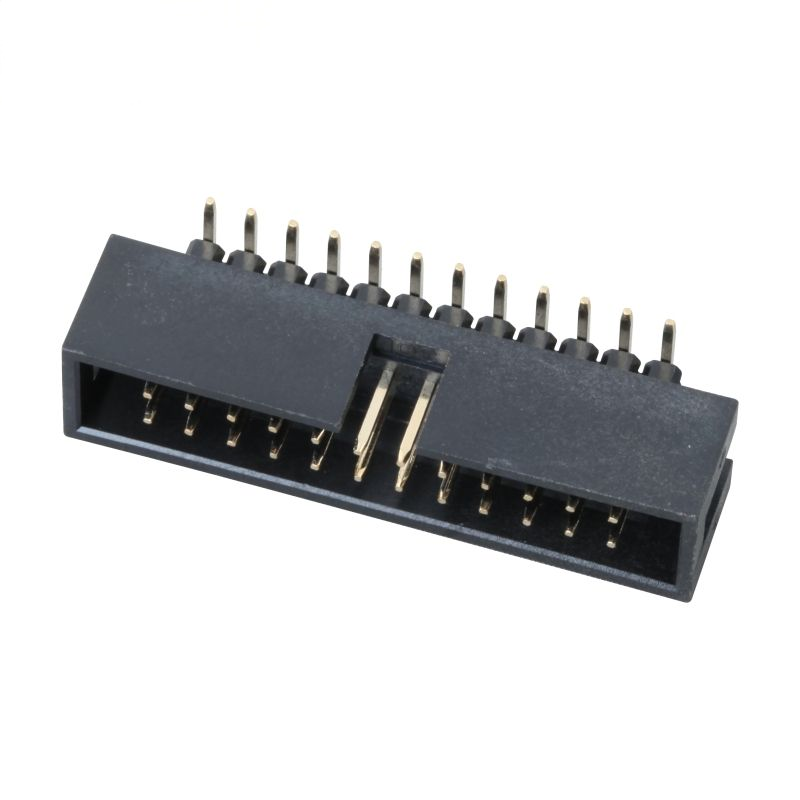

2.54-2xnPLB-H=8.8-SMT=10.5-SS Box Header 2.54mm 3.0AMP Elektronische componenten

Hoogtepunt

• 2.54 mm standaard pitch double-row SMT gehuld dooskop, totale hoogte H=8,8 mm, totaal PCB profiel 10,5 mm, roestvrijstalen versterking structuur (SS) voor anti-vervorming
• 3.0 Een continue waarde per pin, 0,64 mm vierkante koperen contacten, optioneel goud/tin-over-nickel bekleding voor signaal-kritieke of kostensensitieve PCBA
• Gepolariseerde sluier behuizing voorkomt omgekeerde paring; geoptimaliseerde pick-and-place voetafdruk voor grote volume SMT reflow assemblage
• UL94V‐0 hoogtemperatuur-PA6T-isolator, RoHS-REACH-conform, pin-telling configureerbaar 6P‐64P voor interconnectie van draad naar bord / board-to-board

Productbeschrijving

Algemene mechanische parameters

Materiaal en elektrische kenmerken

Milieu en soldeergids

Productkenmerken

1. Versterkte sluier van roestvrij staal weerstaat vervorming van de behuizing tijdens de montage en veldtrillingen
2. SMT-oppervlakbevestiging, geschikt voor automatische plaatsing van banden en rollen; geen doorboor nodig op PCB's
3. Ingebouwde polarisatie-sleutel elimineert het risico van omgekeerde invoeging, voorkomt schade van het circuit veroorzaakt door mismatching
4. 0.64 mm vierkante messing contacten zorgen voor een stabiele contactkracht; meerdere plating opties (flash goud, 3 μ "goud, tin-nikkel) beschikbaar
5. Hoogtemperatuur-PA6T UL94V-0-isolator bestand tegen loodvrije terugstroming
6. Modulair pin-tellingbereik: 6P ~ 64P dubbele rij, ondersteuning OEM pin-nummer aanpassing
7. RoHS- en REACH-conforme, halogeenarme optie voor industriële en medische projecten

Productvoordeel

1. SS-versterking van roestvrij staal: In vergelijking met gewone uitsluitend van kunststof vervaardigde dooskoppen verbetert de prestaties tegen draaiing en schokken bij industriële apparaten die gevoelig zijn voor trillingen, waardoor het risico op scheuren van de behuizing tijdens het oppakken en plaatsen wordt verminderd.
2. Precieze totale hoogte van 10,5 mm: Voldoet aan de mechanische vereisten van veel oudere 2,54 mm IDC-systemen; drop-in vervanging voor boxheaders op de reguliere markt zonder PCB-herontwerp.
3. Evenwichtige elektrische prestaties: 3 Een per-pin-classificatie geldt voor zowel signaal- als laagvermogenstroomleidingen;flexibele platingselecties verminderen de BOM-kosten voor niet-hoge-snelheidsscenario's, terwijl de gouden plating voor signaalcircuits met een hoge betrouwbaarheid wordt ondersteund.
4. SMT-geoptimaliseerde geometrie: Een stabiele soldeervoetafdruk vermindert het risico op grafstenen in de massaproductie; tape-and-reelverpakking voert SMT-machines rechtstreeks, waardoor de kosten van de handarbeid worden verlaagd.
5. Snelle steekproefondersteuning: Voor technische validatie kunnen in korte tijd op maat gemaakte stifttellingen en de dikte van de bekleding worden genomen.

Toepassing

• industriële bedieningsplaten, PLC-perifereermodules
• IoT-gateway, sensoraccessormodules
• Medische elektronische hulpapparatuur
• Smart home control mainboards
• Test- en meetinstrument PCBA
• Interne verbinding van de communicatieterminal via de draad naar het bord
• Signalverbinding voor automatiseringsapparatuur

Aanpassingsopties

1. Bevestig het vereiste aantal pinnen: twee rijen, totaal aantal pinnen van 6P-64P; specificeer het exacte pinnummer bij het plaatsen van een vraag.
2. Selectie van de bekleding:
   • Tin-Nickel: kostenoptimaliseerde, algemene signaalcircuits, normale luchtvochtigheid
   • 3 μ" goud boven nikkel: bij voorkeur voor trillingen, hoge temperaturen of lange levensduur
3. Mechanische controle: controleer de 10,5 mm totale hoogtevrijheid in uw behuizing; zorg ervoor dat de paringspartner de standaard 2,54 mm IDC-bandkabel aansluiting is.
4. Montage: selecteer Tape&Reel voor auto-SMT; Tray/Tube voor prototype van kleine batches.
5. Bijzondere vereiste: meld ons indien er materiaal met een laag halogeengehalte of medisch materiaal nodig is.
