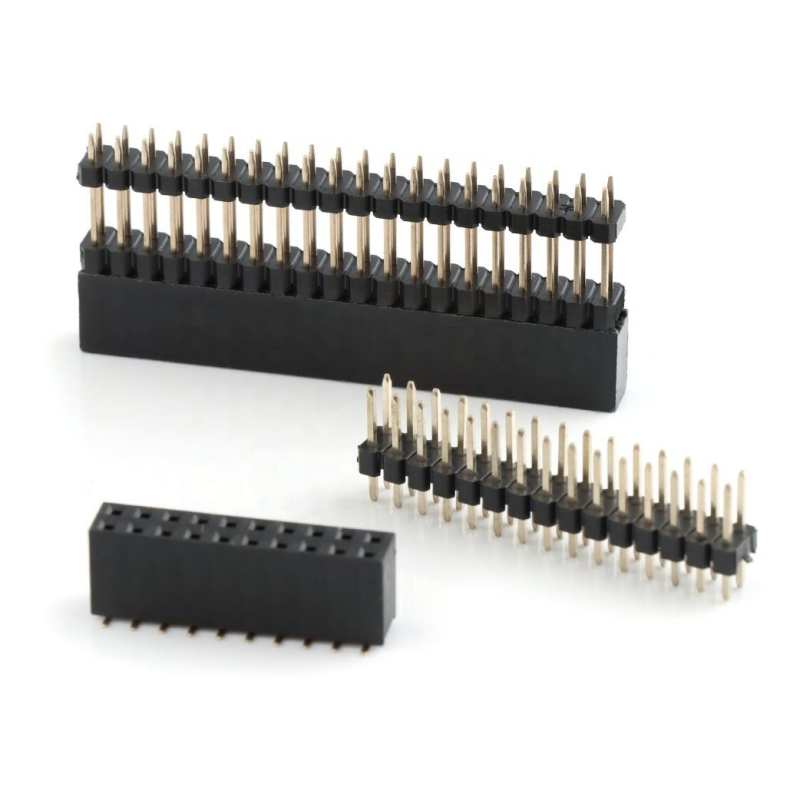

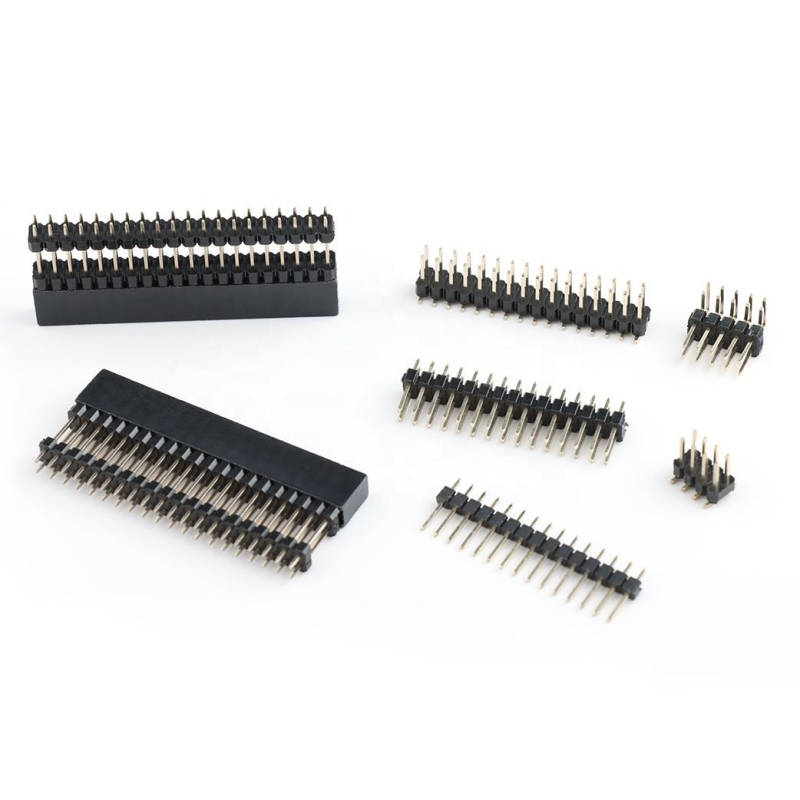

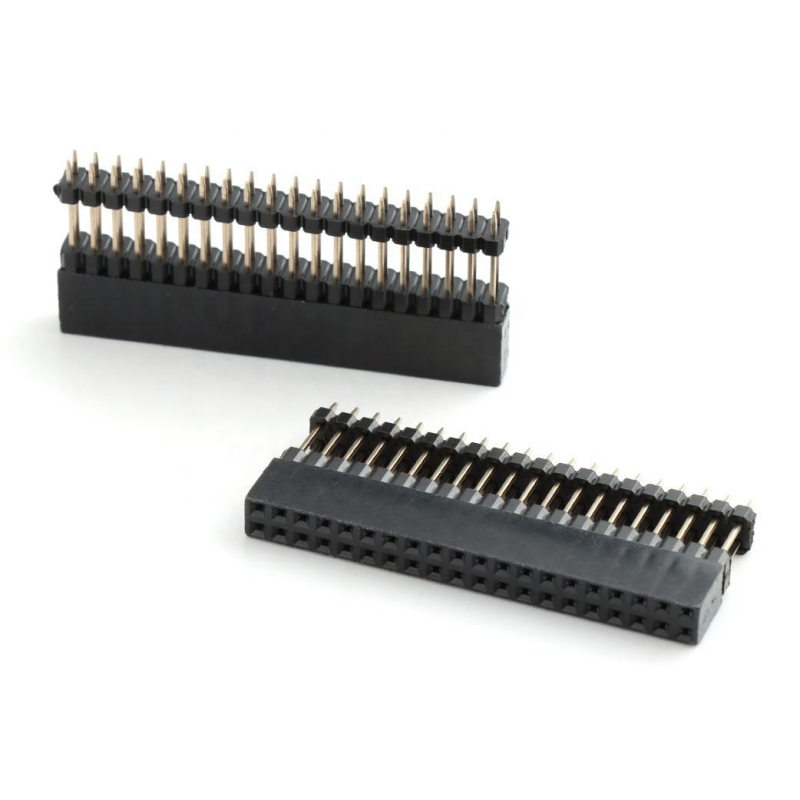

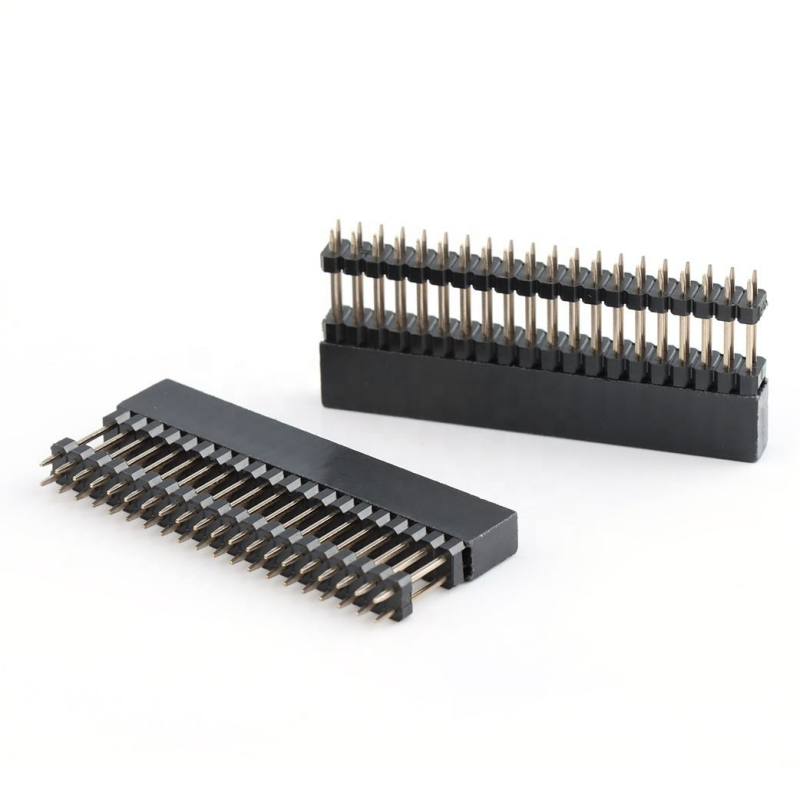

Dubbele rij 2,54 mm pitch pin header connector verhoging 220 pins rechte stapel header 0,1 inch pin vrouwelijke header

Hoogtepunt

• Verhoogd stapellichaam, extra verticale speling voor componenten op de printplaat stapel lay-out
• Standaard 2,54 mm (0,1") pitch dubbele rij 2x20P, volledig compatibel met mainstream 0,1 inch mannelijke pin headers
• Recht verticaal doorvoergatontwerp, sterke mechanische retentie voor herhaaldelijk in- en uitpluggen
• UL94-V-0 vlamvertragende isolator, RoHS-conform, ondersteunt tin / selectieve vergulde opties
• Aanpasbare stapelhoogte, penlengte en platingdikte voor industriële en prototyping projecten

Pin headers zijn stijve metalen connectoren die op een printplaat worden gesoldeerd en omhoog steken om een verbinding van een vrouwelijke socket te ontvangen. Hoewel pin headers (vaak PH of headers genoemd) per definitie mannelijk zijn, zijn vrouwelijke equivalenten ook vrij gebruikelijk, en we verwijzen ernaar als vrouwelijke headers (FH) of header connectoren.
Pitch: 1,27 mm/2,0 mm/2,54 mm
Materiaal: Isolatiemateriaal: PA6T/PBT
Contactmateriaal: Messing/Fosforbrons
Vorm: Gebogen/Recht
Pin: 2-40 Pin

Productomschrijving

Algemene mechanische parameters

Materiaal & elektrische kenmerken

Omgeving & soldeergids

Productkenmerken

1. Dubbele rij 2x20P (40 contacten), 2,54 mm / 0,1 inch standaard pitch, uitwisselbaar met standaard 0,1 inch mannelijke pin headers
2. Verhoogde isolatorbehuizing, verhoogde stapelingsspeling om botsing van componenten tussen gestapelde printplaten te voorkomen
3. Rechte verticale doorvoergatconstructie; stabiele positionering tijdens golfsolderen
4. Geveerde vrouwelijke contact sockets, consistente gripkracht om intermitterende verbinding te voorkomen
5. Zwarte PA6T / PBT behuizing, UL94-V-0 vlamvertragend, breed bedrijfstemperatuurbereik
6. Meerdere plating opties: puur tin, selectief goudflits over nikkelbasis voor verschillende levensduurvereisten
7. RoHS & REACH conform, beschikbaar voor OEM-dimensieaanpassing (penlengte, stapelhoogte, pengetal)

Productvoordeel

1. Verhoogd stapelvoordeel: Lost interferentieproblemen op wanneer hoge componenten op overlappende printplaten zijn gemonteerd; geen noodzaak om de printplaat lay-out aan te passen. Onderscheidt zich van gewone low-profile vrouwelijke headers.
2. Uitwisselbaarheid: Strikte 2,54 mm pitch maattolerantie, past direct op generieke 0,1 inch mannelijke pin headers van grote leveranciers.
3. Mechanische betrouwbaarheid: Doorvoergatsolderen biedt veel sterkere treksterkte dan SMT headers, geschikt voor apparaten onder schok en trilling.
4. Kostflexibele plating oplossing: Selectief goud alleen op het contactgebied balanceert levensduur en BOM-kosten, in plaats van dure goudplating over het gehele oppervlak.
5. Technische flexibiliteit: Ondersteunt aanpassing van stapelhoogte, penstaartlengte en pengetal voor snelle projectaanpassing.

Toepassing

• Embedded control boards & industriële controller modules
• IoT gateway, sensor acquisitie units
• Single-board computer uitbreidingsschilden, prototype ontwikkelingsplatforms
• Automatisering apparatuur, test & meetinstrumenten
• Consumentenelektronica, voeding stapelmodules
• Medische hulpapparatuur, communicatie randapparatuur boards

Aanpassingsopties

1. Bevestig koppelingsdeel: Moet overeenkomen met 2,54 mm pitch dubbele rij mannelijke pin header; controleer de vierkante maat van de pin en de koppelingsdiepte.
2. Stapelhoogte planning: Meet de hoogste component op de onderste printplaat, selecteer een adequate verhoogde behuizingshoogte om fysieke botsing te voorkomen.
3. Montage: Dit is een doorvoergat type; zorg ervoor dat de printplaat footprint overeenkomt met de doorvoergat pad lay-out. Niet gebruiken voor SMT-alleen assemblage lijnen.
4. Plating keuze: Tin plating voor statische verbindingen met weinig koppelcycli; selectief goud voor frequent inpluggen of vochtige industriële omgeving.
5. Stroomreductie: Reduceer stroom per pin onder hoog-dichte multi-signaal & power gemengde toepassing.
6. Aangepast verzoek: Als standaard 2x20 niet past, kunnen we andere pengetal varianten snijden of vormen.
