2.0mm Pitch Female Pin Header SMT 2*9pin Double Rows Pin Header Connector

Hoogtepunt

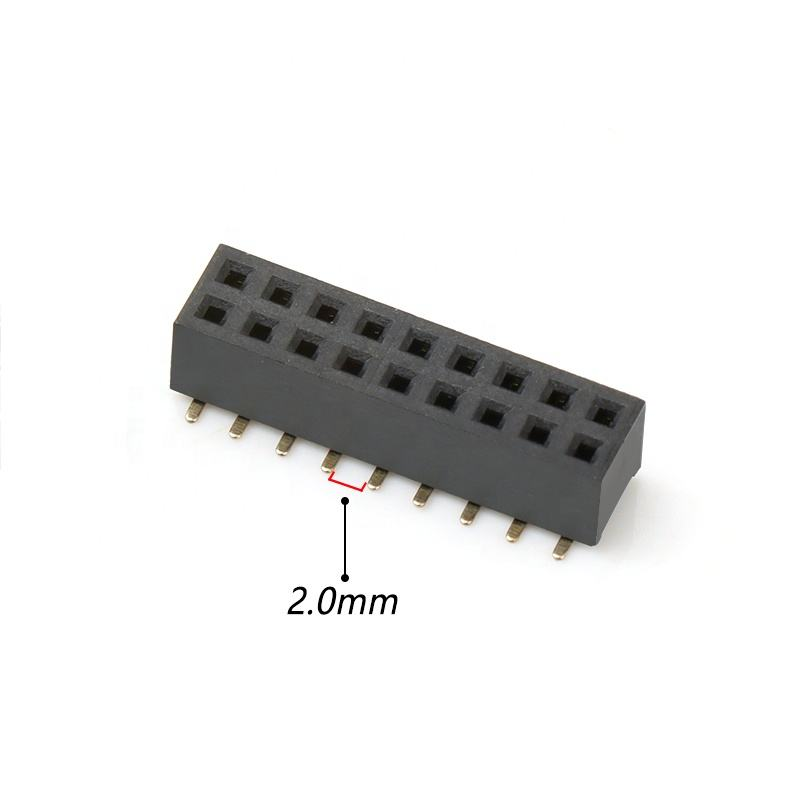

• 2.0mm pitch, dual-row 2×9Pin SMT oppervlak-mount ontwerp, bespaart PCB voetafdruk versus 2,54mm tegenhanger
• Hoogtemperatuur-PA6T-behuizing, compatibel met standaard terugvloeiende soldeerassemblagelijnen

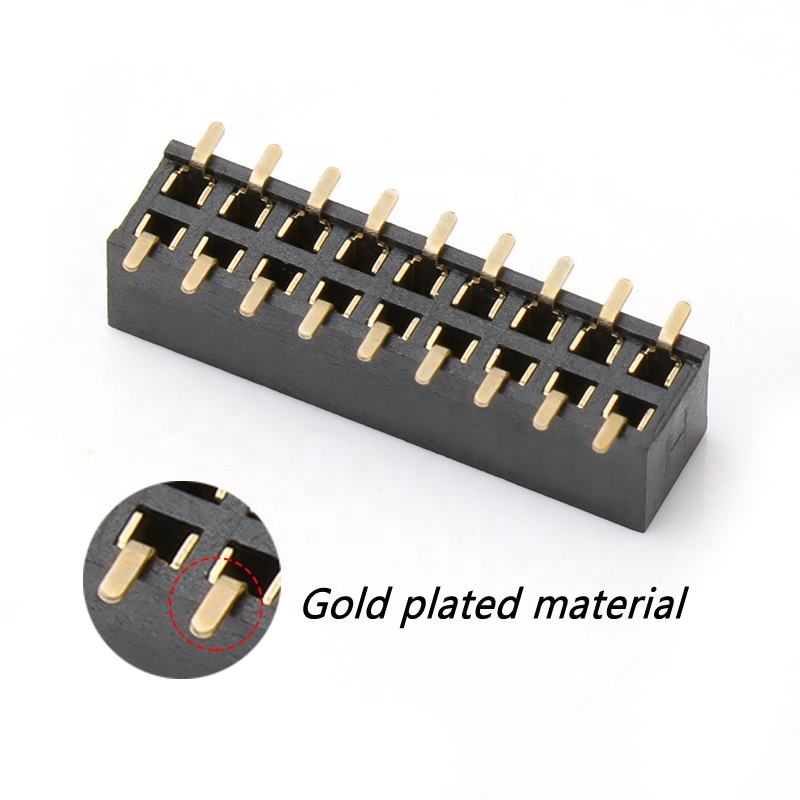

• Fosfor-bronzen contacten, optioneel goud-flash-plating, stabiel signaal en lage contactweerstand
• Standaardvoetafdruk, drop-in vervanging voor gelijkwaardige producten uit de reguliere industrie
• RoHS- en REACH-conform; bakverpakking voor de massaproductie van SMT in grote hoeveelheden

Pinheaders zijn stijve metalen connectoren die worden gelast aan een printplaat en stijgen om een verbinding van een vrouwelijke stopcontact te ontvangen.of hoofdstukken) zijn per definitie mannelijk, vrouwelijke equivalenten zijn ook vrij gebruikelijk, en we verwijzen naar hen als vrouwelijke koppen (FH) of kopverbinders.
Pitch:1.27mm/2.0mm/2.54mm
Materiaal: isolatiemateriaal: PA6T/PBT
Contactmateriaal: Messing/Fosforbronzen
Vorm: gebogen/recht
Pin:2-40Pin
Hoogte:8.5 mm/9.5 mm/10.5 mm/11.5 mm

Productbeschrijving

Algemene mechanische parameters

Materiaal en elektrische kenmerken

Milieu en soldeergids

Productkenmerken

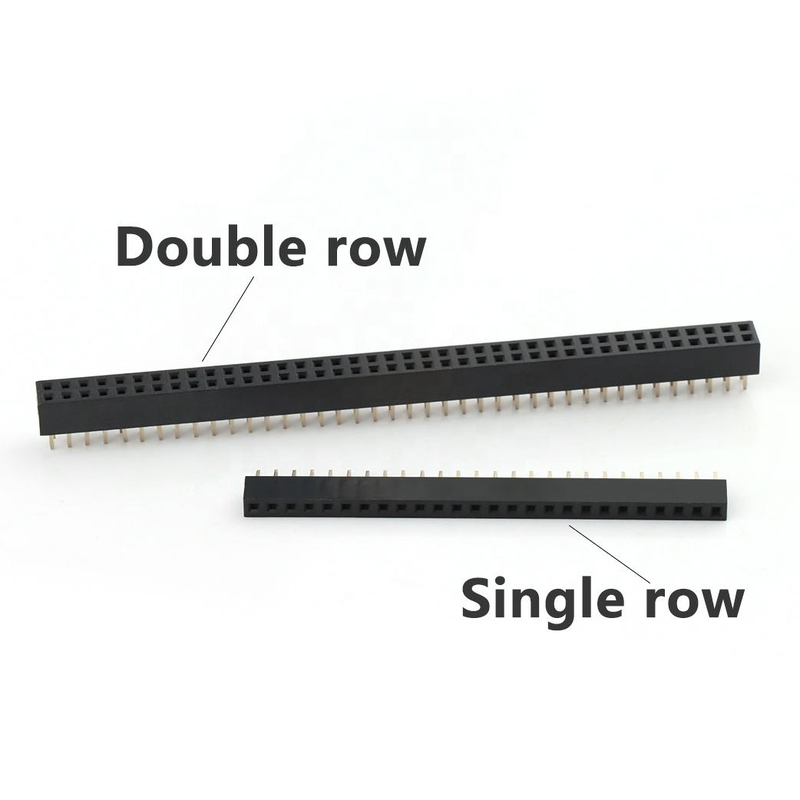

1. Twee-rij 2×9Pin-configuratie, 18 totale contactposities voor meerkanaalsignaaloverdracht
2. SMT-oppervlakmontageprofiel, geschikt voor geautomatiseerde reflow-assemblage; geen PTH-boren vereist
3. Hoge-temperatuur UL94V-0 PA6T-isolator, bestand tegen thermische vervorming tijdens het terugstroomproces
4. Fossor-bronzen contactterminals bieden een goede veerprestatie bij herhaalde paringscycli
5. Flexible plating opties: goud flitsen/tin over nikkel om de kosten en corrosiebestendigheid te balanceren
6. Standaard PCB-landpatroon, makkelijke import van bibliotheken voor Altium, KiCad, Cadence
7. Zwarte kleur van de behuizing; bakverpakking voor snelle SMT-productie
8. Voldoet aan RoHS en REACH voor wereldwijde markttoegang

Productvoordeel

1. Ruimtebesparende indeling: 2,0 mm pitch vermindert het PCB-opgenomen gebied in vergelijking met traditionele 2,54 mm koppen, ideaal voor compacte ingebedde hardware.
2. Massaproductievriendelijk: SMT tray-packed design werkt naadloos met pick-and-place machines, waardoor de arbeidskosten bij de assemblage worden verlaagd.
3. Betrouwbare contactprestaties: Fossor-brons terminals behouden na herhaalde aansluiting een stabiele veerkracht, waardoor intermitterende signaalfouten worden vermeden.
4. Ingenieursvriendelijkheid: Standaard voetafdruk, gebruiksklaar PCB-bibliotheek, verkort de validatiecyclus van hardware.
5. Flexibel op kosten gebaseerde plating: selecte tinplating voor algemene signaaltoepassingen; goudplating voor werkomgevingen met hoge trillingen / hoge luchtvochtigheid.
6. Uitwisselbaarheid: pin-to-pin compatibel met gelijkwaardige onderdelen van de reguliere markt, ondersteunt BOM-vervanging zonder herontwerp.

Toepassing

• Ingebedde bedieningsplaten en IoT-gateway-modules
• Industriële sensoren en hardware voor het verkrijgen van gegevens
• Medische hulpbesturingsapparatuur
• Smart home controller PCBA
• LCD- / display-interfaceboards voor perifere apparaten
• Interne verbinding van het meet- en testinstrument
• Elektronica voor het interieur van auto's

Aanpassingsopties

1. Bevestig de toonhoogte: selecteer de 2,0 mm mannetjeshoofd; meng met een toonhoogte van 2,54 mm zal schade aan de montage veroorzaken.
2. Montage-type: kies deze SMT-versie als uw project een volledige SMT-verwerking vereist; selecteer door-gat-type als handmatig lassen overheersend is.
3. Selectie van de bekleding:
   • Tinnen-nikkel: voor signaalcircuits met normale luchtvochtigheid binnen, kosteneffectief.
   • Goudflashplating: voor buitenwerkzaamheden met veel trillingen of met veel vochtigheid.
4. Thermische herinnering: het ontwerp van de PCB-plaat moet ons aanbevolen landpatroon volgen; vermijd kortsluiting van de plaat tijdens de terugstroom.
5. Stroomlimiet: per pin max 2A; niet gebruiken voor zware stroomtoevoerlussen boven de nominale parameters.
6. Koppelingscontrole: controleer de totale 18-pin (2×9) vereiste; neem contact met ons op voor aanpassing als u andere pingetallen nodig heeft.
