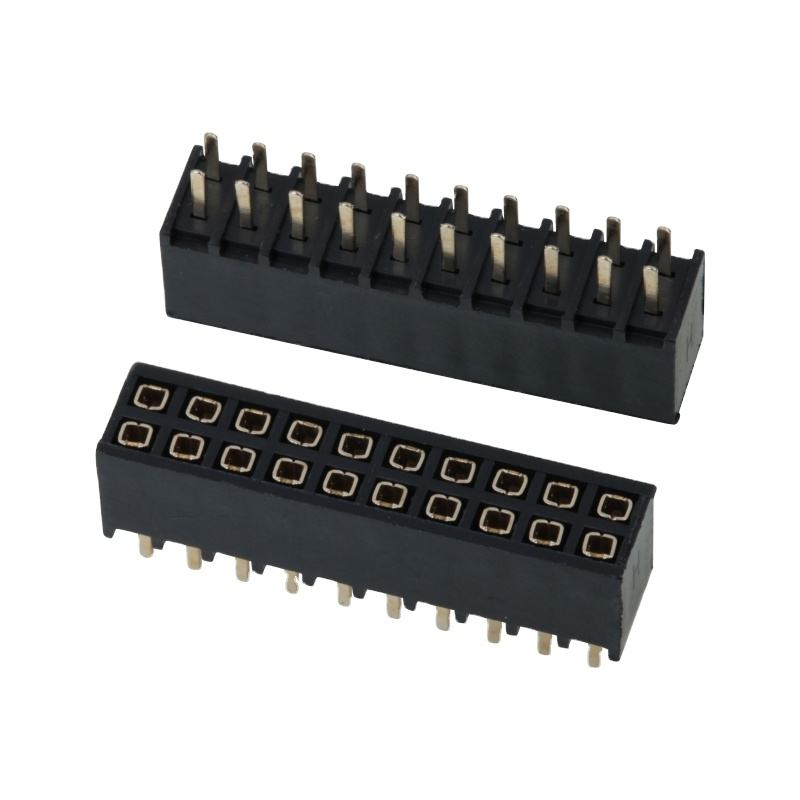

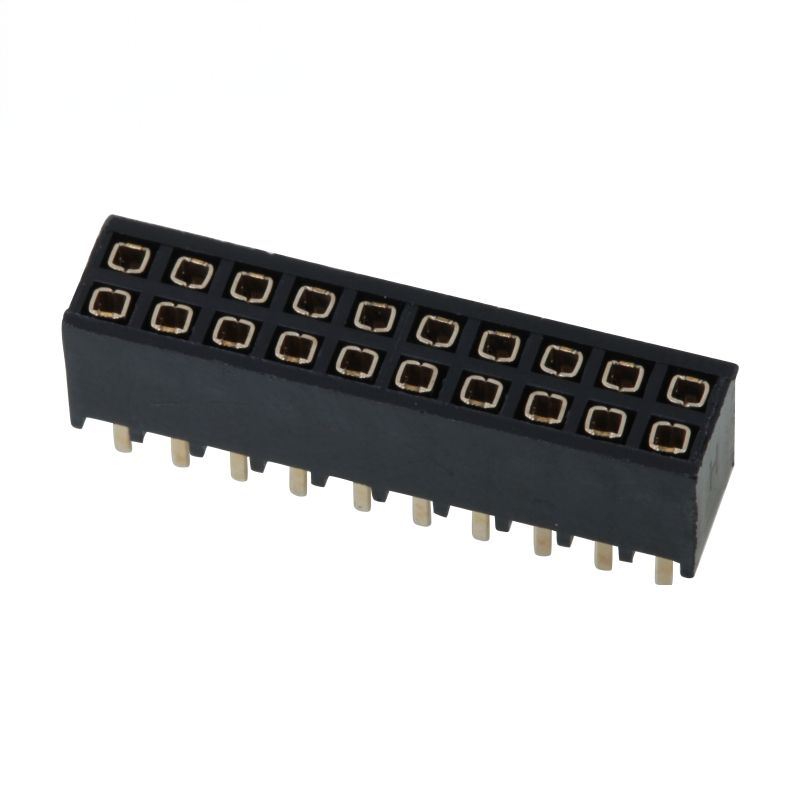

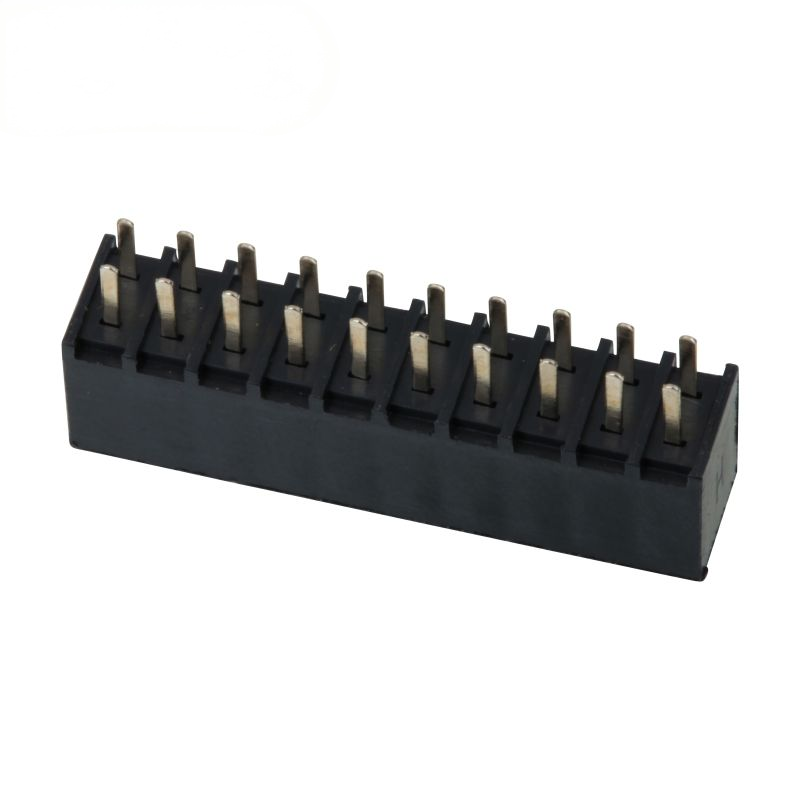

DIP Vrouwelijke kop 2,54 mm Pitch Dubbele rij Vrouwelijke rechte kop Socket Pin Strip Connector

DIP Female Header 2.54 mm Steek Dubbele Rij Vrouwelijke Rechte Header Socket Pin Strip Connector

Hoogtepunt

• Industriestandaard 2.54 mm (0.100") steek dubbele rij DIP through-hole vrouwelijke header, volledige interoperabiliteit met standaard 2.54 mm mannelijke pin headers
• Fosforbrons contactterminals, optionele goud/tin beplating, stabiel contact onder trillingen & frequent koppelen
• UL94-V0 hoge temperatuur PBT behuizing, compatibel met golfsolderen & handmatige nabewerking processen
• Breed pin-aantal bereik 2x2P - 2x40P, aangepaste pin-staart / isolator hoogte beschikbaar voor OEM projecten
• RoHS & REACH conform, kosteneffectieve board-to-board stacking & prototyping interconnect oplossing

Productomschrijving

Algemene Mechanische Parameters

Materiaal & Elektrische Kenmerken

Omgeving & Soldeer Gids

Productkenmerken

1. Dubbele rij rechte verticale DIP through-hole montage, robuuste PCB mechanische verankering tegen schokken & trillingen
2. Standaard 2.54 mm steek, volledig compatibel met mainstream 2.54 mm mannelijke header footprints en kant-en-klare componenten
3. Fosforbrons veercontacten behouden consistente contactkracht over koppelcycli, weerstaan contact losraken
4. Zwarte PBT isolator UL94-V0 vlamvertragend, weerstaat golfsolderen thermische stress zonder vervorming
5. Flexibele beplatingsopties: tin-beplated voor algemeen gebruik; nikkel-onder-goud beplating voor ruwe omgeving anti-oxidatie prestaties
6. Pin-aantal dekking: 2x2P tot 2x40P; aangepaste pin-staartlengte en behuizingshoogte worden ondersteund
7. RoHS/REACH conform, geleverd in bulkzak of doos verpakking voor grootschalige assemblage

Product Voordeel

1. Sterke PCB retentie: DIP through-hole solderen levert veel betere mechanische stabiliteit dan SMT headers voor trillingsgevoelige apparatuur, voorkomt dat de connector van de PCB loskomt.
2. Volledige ecosysteem compatibiliteit: 2.54 mm industriestandaard steek vermindert risico op componenten sourcing; directe vervanging voor mainstream markt equivalenten.
3. Dubbele rij hoge dichtheid lay-out: Dubbele rij ontwerp verpakt meer signaalkanalen binnen een kortere PCB footprint vergeleken met enkele rij oplossingen, bespaart bordruimte.
4. Dubbele kwaliteits beplatingsoplossing: Tin-beplated variant controleert BOM kosten voor commerciële producten; goud-beplated optie vermindert oxidatie voor buiten / hoge luchtvochtigheid lange levensduur apparaten.
5. Snelle project iteratie: Kant-en-klare standaard pin-aantallen voor snelle prototyping; aangepaste afmetingen beschikbaar voor OEM massaproductie.
6. Assemblage-vriendelijk: Isolator weerstaat golfsolderen hittevervorming, lagere assemblage afkeurpercentage op SMT / golfsolderen productielijnen.

Toepassing

• Industriële besturingskaarten, PLC perifere modules
• Embedded systemen, single-board computers, ontwikkelingskaarten
• IoT sensor gateways, smart home hardware
• Test & meetapparatuur
• Robotica hulpbesturingsmodules
• Automotive interieur hulp elektronica
• Medische niet-kritieke signaalmodules
• Consumentenelektronica, prototyping & DIY apparatuur

Aanpassingsopties

1. Bevestig pin configuratie: Definieer totale pin hoeveelheid (2xN), dubbele rij lay-out; controleer strikt de overeenkomende mannelijke header steek en rijafstand op 2.54 mm.
2. Montage controle: Selecteer DIP rechte versie wanneer sterke weerstand tegen mechanische schokken vereist is; kies de haakse variant als zijdelingse koppeling nodig is.
3. Beplating selectie:
   • Tin beplating: binnen commerciële apparaten, normale vochtigheid omgeving, kostengevoelige projecten.
   • Goud beplating: buiten, hoge luchtvochtigheid, lange levensduur, frequente plug-unplug scenario's.
4. PCB footprint validatie: Bevestig dat de PCB gat diameter overeenkomt met de DIP pin afmeting; controleer de isolator hoogte om mechanische interferentie met omringende componenten te voorkomen.
5. Thermische matching: Als het golfsolderen proces wordt toegepast, bevestig dan dat het isolator materiaal voldoet aan de soldeertemperatuur eis.
6. Aangepaste eis: Dien tekening in voor niet-standaard pin-staartlengte, isolator hoogte of speciale pin-aantal.
