SMD 2.0mm Connector Vrouwelijke kop Dubbele rij Bottom Entry Goud beklede pin Vrouwelijke kop

SMD 2.0mm Connector Vrouwelijke kop Dubbele rij Bottom Entry Goud beklede pin Vrouwelijke kop

Hoogtepunt

• Het onderste SMT-ontwerp met twee rijen bespaart ruimte aan de bovenkant van de PCB, ideaal voor compacte stapelplaten
• 20,0 mm lengte, evenwicht vermindering van voetafdruk en mechanische robuustheid versus 2,54 mm standaard
• Goud geplatte contactpinnen: lage contactweerstand, anti-oxidatie, stabiele signaaloverdracht voor langdurige werking
• Hoogtemperatuur-PA6T-behuizing UL94V-0, ondersteunt reflow soldering, tape-reelverpakking voor auto-assemblagelijnen
• Breed pin-count aanpassing: 2×2 tot 2×40 posities, OEM pin hoogte & plating dikte beschikbaar
• RoHS/REACH-compliant, voldoet aan wereldwijde eisen voor industriële elektronica

Productbeschrijving

Algemene mechanische parameters

Materiaal en elektrische kenmerken

Milieu en soldeergids

Productkenmerken

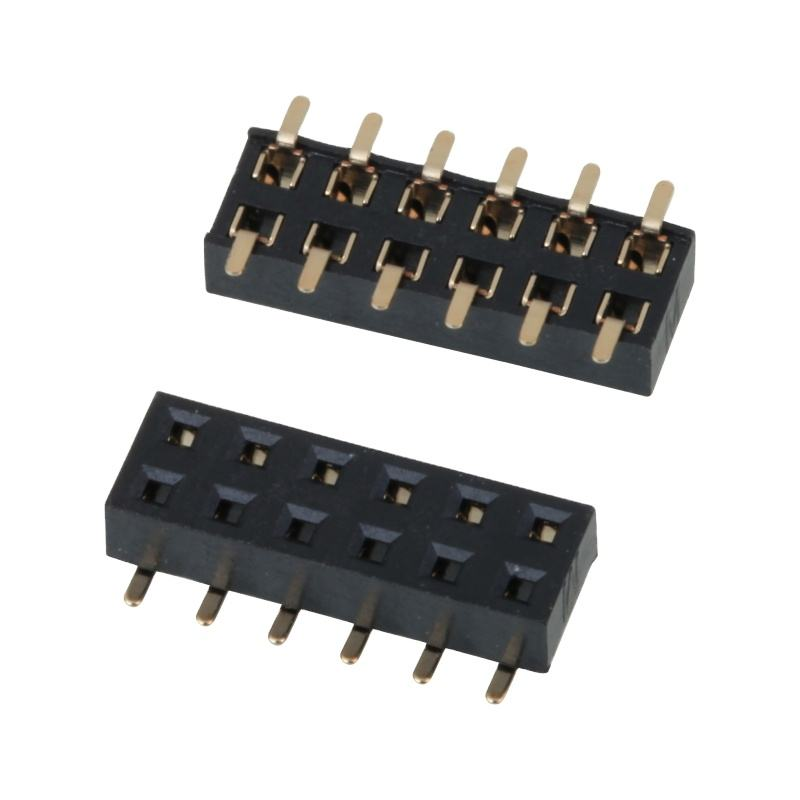

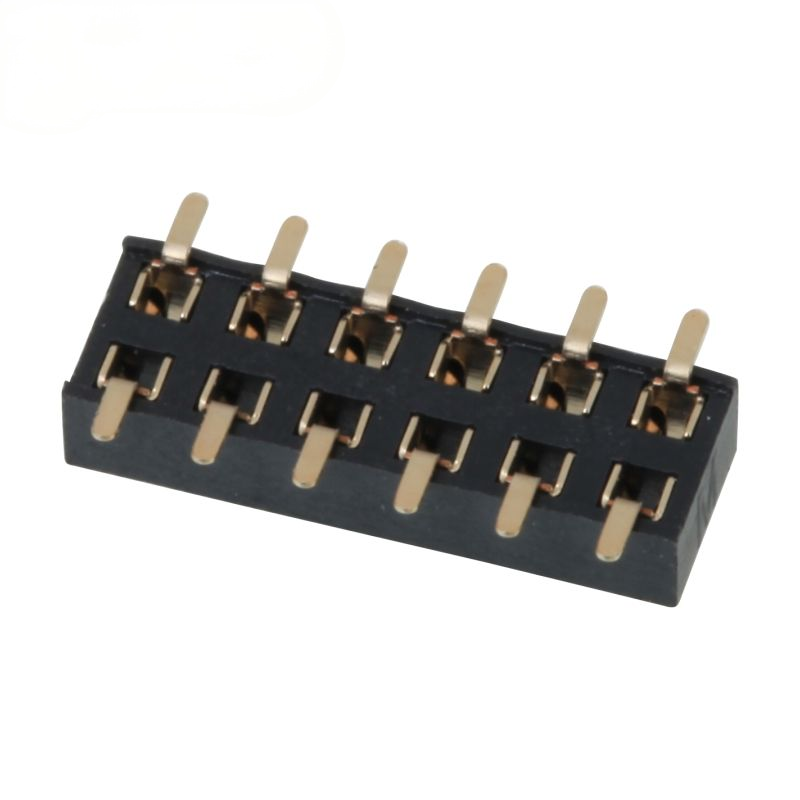

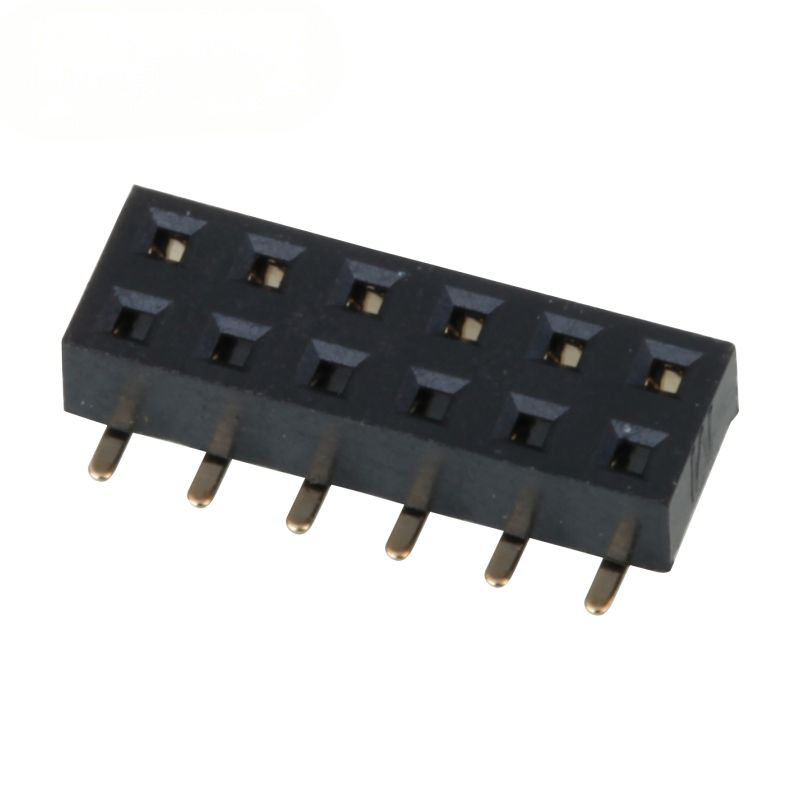

1. Bottom-entry gull-wing SMT-terminals; geen speld blootstelling op de top van de isolator, voorkomt onderdeel interferentie op de bovenste laag van het PCB
2. Twee rijen, 2,0 mm tussenlaag, instelbare penen van 2×2 tot 2×40
3. Contact: basis van messinglegering met goud-over-nikkel-plating; aanpasbare gouddikte (3 μin ~ 30 μin)
4. Behuizing: hoogtemperatuur-PA6T thermoplastisch, UL94V-0 vlamvertrager, zwarte kleur, bestand tegen terugstroomwarmte schokken
5. Standaard verpakking met band en rollen; buisverpakking is optioneel voor prototype- en kleine productie
6. Strikte consistentie van de afmetingen; stabiele koppelingskracht, vermindert het risico op intermitterende aansluitingen na herhaalde insteekcycli

Productvoordeel

1. Unieke waarde van de SMT voor de onderste inbreng: geen stippels die boven de behuizing uitsteken; ontwerpers kunnen hoogtegevoelige componenten recht boven het aansluitgebied plaatsen,de flexibiliteit van de compacte, gestapelde PCB-opstelling aanzienlijk verbetert in vergelijking met verticale SMD-headers met bovenste inzet
2. Goudgeplatte contacten voorkomen oxidatie; werkt betrouwbaar onder vochtige industriële omgevingen, waardoor het veldfalen voor signaalcircuits wordt verlaagd.
3. PA6T-hoge-temperatuurbehuizing elimineert het risico op smelting/deformatie tijdens loodvrije terugstroom, compatibel met standaard SMT-productielijnen, geen speciale procesaanpassing nodig.
4. Een breed bereik van pin-telling + aanpasbare platingdikte, ondersteunt prototype-O&O- en massvolume-OEM-projecten.
5. Stabiele koppelingskracht: noch te los om een slecht contact te veroorzaken, noch te strak om problemen met de montage te veroorzaken.
6. Strikte uitgaande dimensionale inspectie, consistente voetafdruk; eenvoudige creatie van een voetafdrukbibliotheek voor uw PCB-ontwerp.

Toepassing

• Industriële bedieningsplaten en IoT-gatewaymodules
• Ingebouwde computing, hulpverbinding met een enkel bord
• Smart home hardware, sensormodules
• Medische elektronische hulpapparatuur
• Hardware voor netwerkperifere apparatuur
• Elektronica voor het interieur van auto's
• Consumentenelektronica, zichtbare perifere modules

Aanpassingsopties

1. Bevestig het aantal pinnen: kies twee rijposities (2 × N) volgens de hoeveelheid signaal/vermogenkanaal.
2. Montage richting: kies ditSMD voor onderinvoerwanneer u geen uitsteeksel van de pin nodig heeft aan de bovenkant van het PCB; selecteer niet als u door-gat soldering nodig heeft.
3. Verplichting inzake plating:
   • Signalerings- / binnenverbruikersapparaat: gouden flits (3 μin ~ 6 μin) voor kostenbalans
   • Industriële omgeving met hoge luchtvochtigheid: selecteer een hogere gouddikte ≥ 10 μin
4. Terugstroomconditie: volg ons soldeerprofiel; niet hoger dan 245 °C.
5. Koppelingspartner: moet overeenkomen met de standaard 2,0 mm lengte van de mannelijke speldkop; controleer de mechanische paringhoogte voordat de massa wordt besteld.
6. Verpakking: selectie tape-reel voor automatische SMT; buis voor laboratorium prototyping.
