2.54mm Pitch Black 2x5pin Box Header Connector DIP Two-Row Pin Socket Aanpasbare koppen & draad behuizingen

2.54mm Pitch Black 2x5pin Box Header Connector DIP Two-Row Pin Socket Aanpasbare koppen & draad behuizingen

Hoogtepunt

• 2.54mm industrie-standaard 0.1 ̊ pitch, dubbele rij 2 × 5Pin (10 posities) DIP door-gat montage, rechtstreeks compatibel met de reguliere IDC lintkabel assemblages
• Verpakte zwarte PBT UL94V-0 behuizing met sleutelslot tegen verkeerd inbrengen, vermijdt omgekeerde koppeling en speldbuigingen tijdens massa-assemblage
• De vierkante koperen contacten ondersteunen goud/tin plating opties, stabiele signaaloverdracht onder trillingsomstandigheden
• Volledige aanpassing: speldlengte, ontbrekende speld, platingdikte, aansluiting van draadbehuizing beschikbaar; RoHS & REACH-conform voor wereldwijde projecten
• Robuuste door-gat DIP soldering levert superieure mechanische houkracht voor industriële PCB-toepassingen

Productbeschrijving

Algemene mechanische parameters

Materiaal en elektrische kenmerken

Milieu en soldeergids

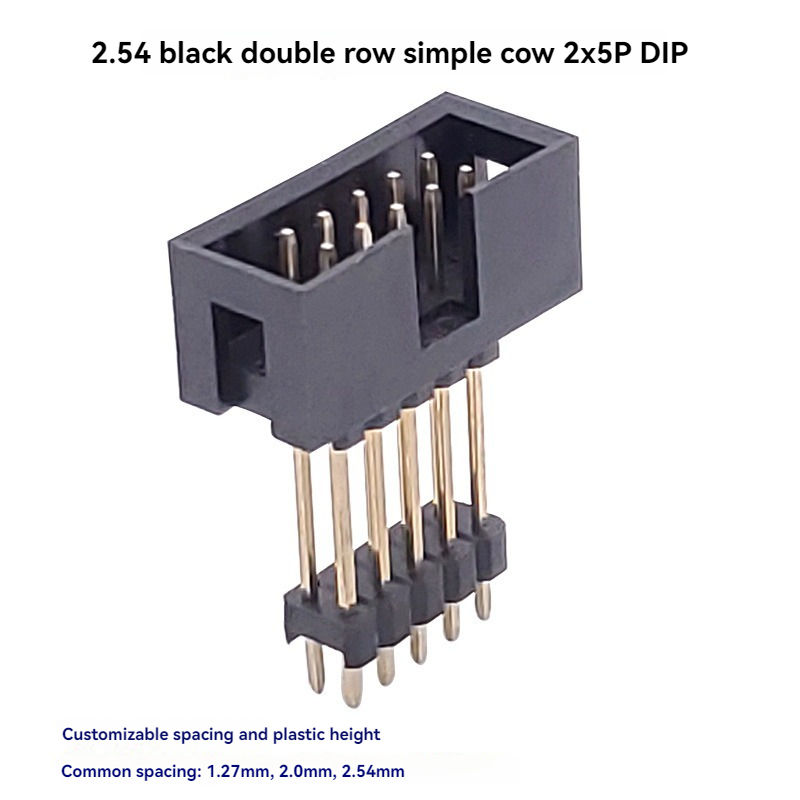

Deze 2,54 mm pitch 2×5Pin dual-row box header (shrouded header) is een DIP door-gat type mannelijke PCB connector.is ontworpen voor verbinding van draad naar bord en van bord naar bordWe ondersteunen aangepaste pin afmetingen, plating specificaties,en matched draad behuizing om prototype te voldoen, massaproductie en OEM-projectvereisten.

Productkenmerken

1. Standaard 2,54 mm-pitch, twee rijen 2×5P in totaal 10 contacten, DIP recht door-gat PCB-montage
2. Een omhulde behuizing beschermt pinnen tegen vervorming tijdens hantering, montage en transport
3. Ingebouwde polarisatie-sleutel slot om terug te zetten voorkomen, verminderen kortsluiting risico in de volume productie
4. Zwarte PBT UL94V-0 vlamwerende behuizing, breed werktemperatuurbereik
5. Ruim messing contactpinnen, meerdere alternatieven voor bekleding (tin, goudflits, selectief goud)
6. Zeer aanpasbaar: speldlengte, speciale ontbrekende speldopstelling, aangepaste bekledingsdikte, overeenkomstige draadbehuizingen
7. RoHS- en REACH-conform; geschikt voor geautomatiseerde assemblage- en handmatige soldeerwerkzaamheden
8. Perfecte interoperabiliteit met standaard 2,54 mm IDC-platbandkabelconnectoren

Productvoordeel

1. Verwijderingsinstallatie: Doek + polarisatietoets elimineren schade door omgekeerde invoeging, lager defect percentage voor massaproductie in vergelijking met niet-doekdoekdoeken
2. Sterke mechanische betrouwbaarheid: DIP door-gat soldering zorgt voor een veel sterkere PCB retentie dan de SMT versie, presteert goed onder schok- en trillingsscenario's
3. Brede verenigbaarheid: Volledig aansluiting op commercieel beschikbare 2,54 mm IDC-bandkabels, verkort de leveringscyclus voor ingenieurs
4. Flexible aanpassingsmogelijkheden: Ondersteunt gewijzigde pinlengte, ontbrekende pinontwerp, variabele gouddikte en ondersteunende draadbehuizingen voor niet-standaard projectvraagstukken
5. Kosten-resultatenbalans: Tintgeplatte versie voor grote consumptiegoederen; goudgeplatte variant voor herhaalde mating-test- / debugpoorten; één onderdeelnummerplatform voor meerdere kostenniveaus
6. Consistente kwaliteitscontrole: Strikte afmetingscontrole van de vierkantpinnen en de plaats van de sleutel van de behuizing om de consistentie van de paring van partij tot partij te garanderen

Toepassing

• Industriële besturingsmodules, PLC-interfaces voor perifere signalen
• IoT-apparaten, gateways en sensorinterne interconnecties
• Medische hulpmiddelen (niet-implantaten), test- en meetapparatuur
• Automatiseringsapparatuur, signaaloverdracht door servo-bestuurder
• Elektronica voor huishoudelijke apparaten
• Robotica, beveiligingsbewakingsapparatuur
• Prototypeborden, ontwikkelkitten, educatieve elektronische apparatuur

Aanpassingsopties

1. Montage-type: Selecteer deze rechte DIP-versie wanneer de aansluiting verticaal vanaf de bovenkant van het PCB wordt aangesloten; kies een rechthoekige variant als de kabel horizontaal uit de rand van het PCB komt
2. Selectie van de bekleding:
   • Blokkering van tin: het beste voor eenmalige assemblage van het eindproduct, kosteneffectief
   • Goudflits / selectief goud: Kies voor testinterfaces, debugpoorten, modules die vaak moeten worden aangesloten
3. Bevestig het paringspaar: Bij het ontwerpen van PCB, controleer de paring partner is standaard 2.54mm IDC lint stopcontact; niet alleen vertrouwen op de toonhoogte waarde, dubbel-controleer de omtrek van de behuizing en de sleutel positie
4. Persoonlijke pinlengte: Standaard pinlengte voor 1,6 mm PCB; laat ons weten of u langere / kortere doorgatpen voor dikke of dunne printplaten nodig hebt
5. Milieustand: Voor een industriële omgeving met hoge trillingen moet voorkeur worden gegeven aan een DIP-dooskop in plaats van een niet-omhulde pinkop voor een betere bescherming tegen mismatching
6. Speciale indeling: Neem contact op met ons engineering team als u een ontbrekende pin-arrangement of aangepaste sleutel notch positie nodig
