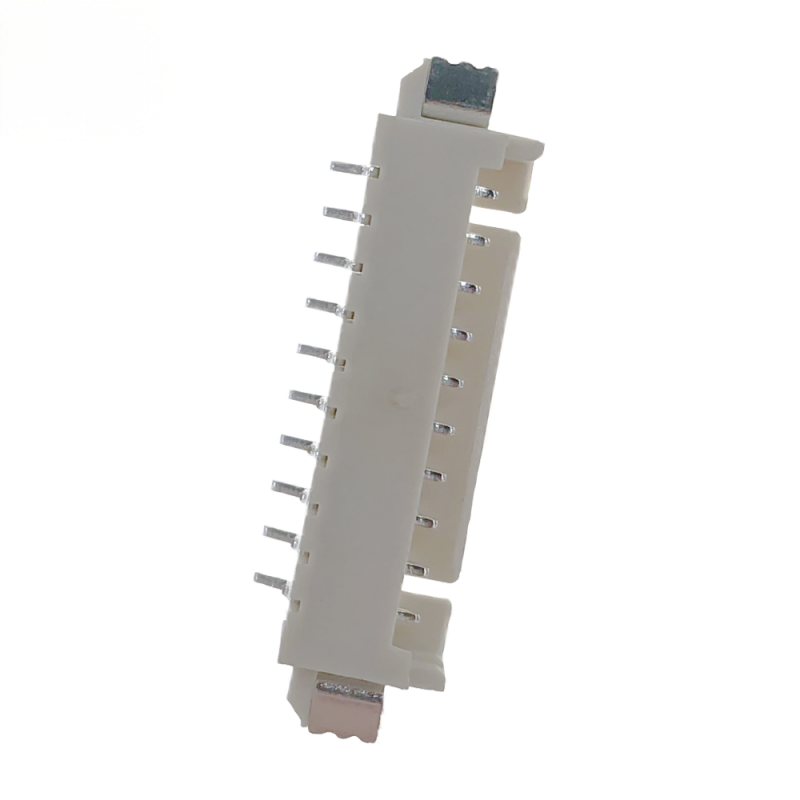

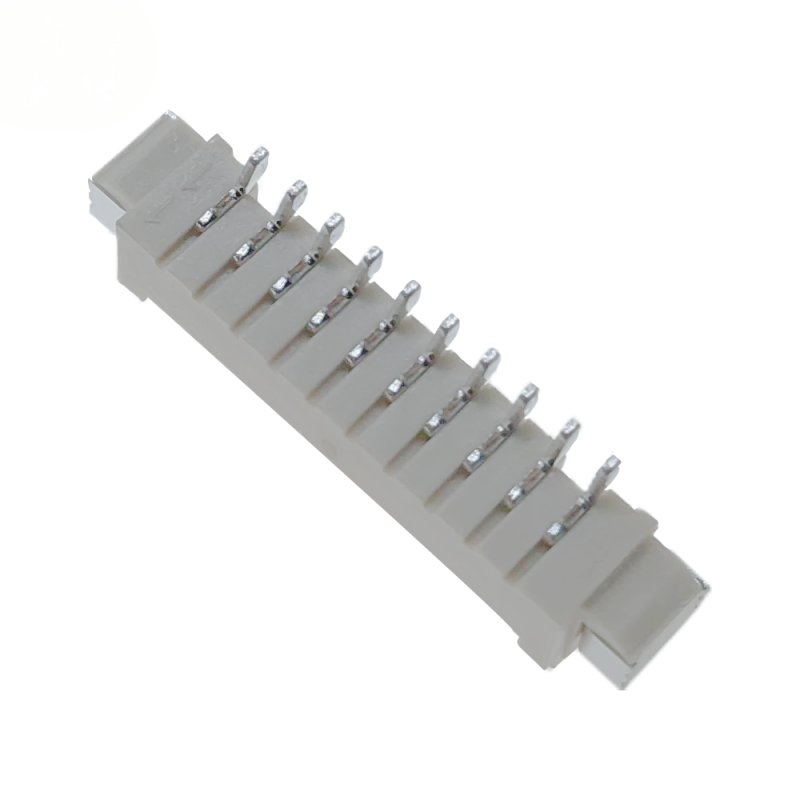

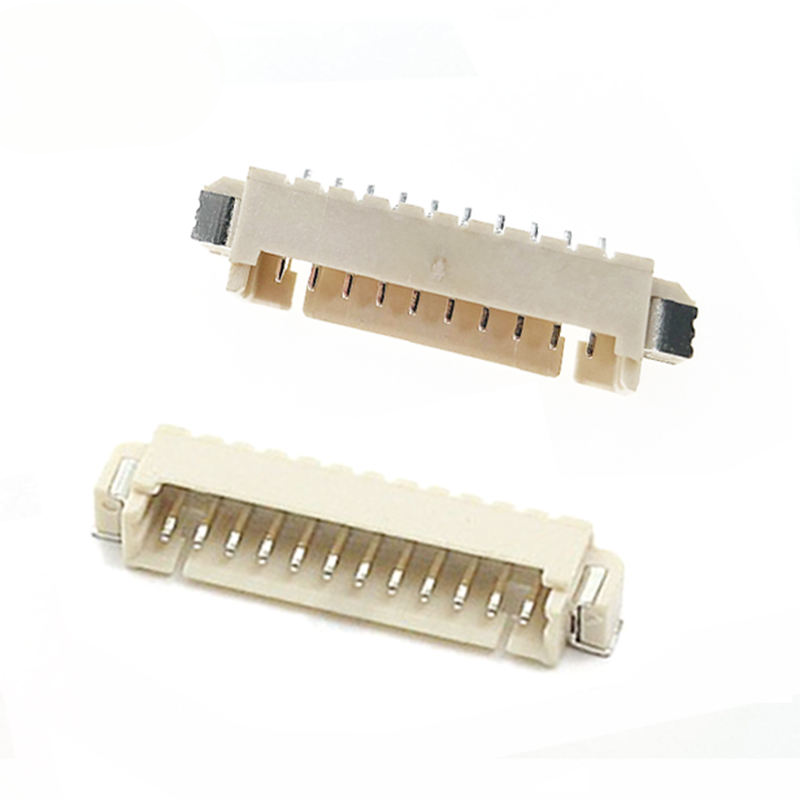

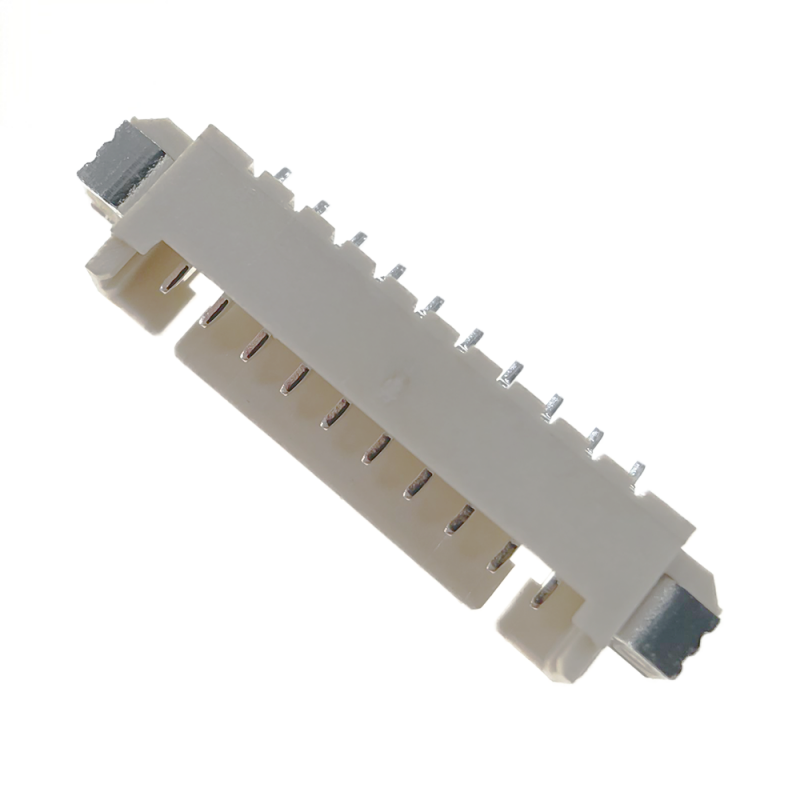

Name: 1.25mm Pitch Right Angle SMT Wafer Connector met Tin Plating voor wire-to-board PCB-toepassingen
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: Waferbehuizingsterminal
Price: 4.01 USD
Availability: InStock

Huis > Producten > De Schakelaar van de wafeltjedoos >

1.25mm Pitch Right Angle SMT Wafer Connector met Tin Plating voor wire-to-board PCB-toepassingen

Waferconnector met steek van 1

25 mm

Rechte hoek SMT draad-naar-bord-connector

Plaats van herkomst:

China

Merknaam:

XTKCONN

Certificering:

CE,SGS,ROHS,ISO9001

Modelnummer:

Waferbehuizingsterminal

Neem contact met ons op

Vraag een offerte

1.25mm Pitch Right Angle SMT Wafer Connector met Tin Plating voor wire-to-board PCB-toepassingen

Productdetails

Duurzaamheid:

Hoog

Verbindingstype:

Opklikbaar

Beëindigingsstijl:

Soldeer

contact:

Messing met vergulding boven 50U

Temperatuurbereik:

-40 tot 85 graden Celsius

Beplating:

Vertinning

Markeren:

Waferconnector met steek van 1

25 mm

Rechte hoek SMT draad-naar-bord-connector

Betaling en verzendvoorwaarden

Min. bestelaantal

1000 stuks

Prijs

Negotiable Price

Verpakking Details

binnenverpakking: op rol; Buitenverpakking: spoel in doos

Levertijd

5-7 dagen

Betalingscondities

L/C, T/T, Payyal

Levering vermogen

3KK stuks

Gerelateerde producten

Molex 43045 Micro‑Fit 3.0 mm R/A Female Male Pin Headers Rectangular MX3.0 PCB Connectors

Vind de beste prijs

Molex 43025 Micro‑Fit 3.0MM R/A SMT Female Wafer Connector (MX3.0 Series)

Vind de beste prijs

Wire‑to‑Board JST‑Compatible 1.25mm / XH 2.54mm / PH 2.0 Crimp Vertical & Right‑Angle Male Wafer Housing | 2510 PCB Connectors

Vind de beste prijs

MX 1.5mm Pitch Vertical SMT Header

Vind de beste prijs

Neem contact met ons op

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contact opnemen

Productbeschrijving

1,25 mm Draad-naar-printplaat Wafer-connector | 2-4-6-8-10-pins PCB SMT Haaks

Belangrijkste productkenmerken

1,25 mm rastermaat, haakse 90° SMT gull-wing montage, enkelrijig, 2-4-6-8-10 posities op voorraad
Versterkte soldeerankers/bevestigingspinnen voor een sterke PCB-verankering, tegen verschuiving tijdens SMT-reflow-assemblage
Gepolariseerde behuizing voorkomt verkeerd insteken; compatibel met bijpassende krimpbehuizingen en aansluitklemmen
Tape-and-reel verpakking voor automatische pick-and-place SMT-massaproductie
RoHS-conform, UL94V-0 vlamvertragende isolator; tin-over-nikkel plating, optionele gold flash beschikbaar
Kosteneffectief direct vervangend alternatief voor 1,25 mm wafer-series van gangbare merken, stabiele levertijd voor volume-orders

Technische specificaties

Algemene mechanische parameters

Item	Specificatie
Rastermaat (Pitch)	1,25 mm, enkelrijig
Posities	2 / 4 / 6 / 8 / 10-pins
Montagetype	Haaks 90°, SMT Gull-wing met soldeerankers
Steekrichting	Horizontaal (zijde-invoer)
Aanbevolen steekcycli	30 cycli (vertind); 500 cycli (Gold Flash)
Verpakking	Tape & Reel voor SMT pick-and-place
PCB-padafstand	1,25 ± 0,10 mm

Materiaal- en elektrische eigenschappen

Item	Specificatie
Behuizingsmateriaal	LCP / PA66, UL94 V-0 vlamvertragend
Contactmateriaal	Messing
Plating	Tin over nikkel (standaard); Gold flash over nikkel (optioneel)
Nominale stroom	1,0 A per contact
Nominale spanning	125 V AC/DC
Max. contactweerstand	≤20 mΩ
Min. isolatieweerstand	≥100 MΩ
Diëlektrische weerstandsspanning	250 V AC / 1 min

Milieu- en soldeerhandleiding

Item	Specificatie
Bedrijfstemperatuur	-25 ℃ ~ +85 ℃
SMT-reflow piektemperatuur	Max. 260 ℃, verblijftijd ≤10 seconden (EIA-364-56A)
Opslagcondities	-10 ℃ ~ +40 ℃, ≤70% RV, verzegelde vochtwerende zak
Conformiteit	RoHS 2.0; Halogeenvrij optioneel

Productkenmerken

Haakse 90°-oriëntatie, insteken via de zijkant, bespaart verticale vrije hoogte op de printplaat
Gull-wing SMT-klemmen + dubbele soldeerankers: bestand tegen verschuiving door trillingen en reflow-hitte
Ingebouwde polarisatievergrendeling om schade aan pinnen en kabelboom door verkeerd insteken te voorkomen
Hittebestendige isolator is bestand tegen het standaard SMT-reflowprofiel
Standaard 1,25 mm rastermaat, strikt gecontroleerde tolerantie op pinposities voor consistente insteekprestaties
Tape & reel-verpakking ondersteunt volautomatische SMT-assemblage; geen handmatig through-hole solderen vereist
Plating-opties: standaard tin over nikkel; gold flash voor hoge cycli / anti-oxidatie vereisten
RoHS-conform, halogeenvrije optie op aanvraag beschikbaar

Productvoordelen

PCB-anti-verschuivingsontwerp: Dubbele soldeerankers voorkomen drijven / scheeftrekken tijdens high-volume SMT-reflow; veel concurrenten laten volledige ankerstructuren weg ter kostenbesparing.
Strikte controle van pin-coplanariteit: Vermindert het risico op intermitterend contact na het solderen, cruciaal voor compacte IoT- en wearable-apparaten.
Duidelijke polarisatiegeometrie: Fysieke geleider voorkomt omgekeerd insteken; vermijdt retourzendingen/storingen veroorzaakt door menselijke assemblagefouten.
Flexibele plating-oplossingen: Standaard tin voor kostengevoelige massaproductie; gold flash voor omgevingen met zware trillingen of een hoge luchtvochtigheid.
Stabiele levering voor gangbare 2-10-pins posities: Directe voorraad voor gangbare pinaantallen; ondersteunt volume-orders met korte levertijden; functioneel uitwisselbaar met bekende merken 1,25 mm wafer-series zonder lange OEM-levertijden.
Documentatie-ondersteuning: 2D-tekeningen, PCB-footprint-advies en testrapporten beschikbaar voor evaluatie door technici en BOM-beoordeling.

Toepassingen

Consumentenelektronica: Kleine huishoudelijke apparaten, smart home-sensoren, wearables
IoT & Slimme Modules: Draadloze sensormodules, hulpsignaalverbindingen voor gateways
Draagbare Medische Apparatuur: Interne bedrading voor zwakstroom-/signaallijnen in draagbare medische apparaten
Industriële Besturing: Hulp-I/O voor compacte PLC's, interne sensorverbindingen
Verlichting & Displays: LED-drivermodules, interne signaalbedrading voor kleine LCD's
Kantoorapparatuur: Compacte printers, interne draad-naar-PCB-verbindingen in scanners

Keuzegids voor de klant

Bevestig het aantal pinnen: kies 2-4-6-8-10-pins op basis van het benodigde aantal signaal-/voedingskanalen.
Bevestig het montagetype: Dit model is Haaks SMT, geen verticale TH of verticale SMT-header. Controleer de vrije hoogte van de behuizing vóór de PCB-layout.
Plating-keuze:
- Tin over nikkel: Algemene statische binnentoepassingen, kostenoptimaal.
- Gold flash: Voor omgevingen met hoge luchtvochtigheid, trillingen en frequente steekcycli.
Draadovereenkomst: Gebruik in combinatie met onze bijbehorende krimpterminal en behuizing; het combineren van terminals van verschillende merken kan slecht contact veroorzaken.
SMT-proces: Volg altijd het aanbevolen reflow-temperatuurprofiel; langdurige oververhitting beschadigt de kunststof behuizing.
Conformiteit: Laat het ons weten als u halogeenvrije uitvoeringen of specifieke certificeringsdocumenten nodig heeft voor CE-/UL-certificering van het eindproduct.
Sample-evaluatie: Vraag technische monsters aan vóór definitieve opname in de stuklijst (BOM) om de pasvorm en PCB-aansluiting te verifiëren.

Onze service

Beschikbaarheid & Beleid m.b.t. Samples

Monsters worden op verzoek gratis naar onze klanten verzonden, mits zij bereid zijn de vrachtkosten te betalen. Voor vaste klanten kunnen wij de vrachtkosten ook voor onze rekening nemen, of de klant betaalt de vrachtkosten vooraf zodat we de monsters met onze koerier kunnen verzenden.

Garanties/Voorwaarden

Wij bieden een productkwaliteitsgarantie.
Een snelle levering binnen 15 dagen is gegarandeerd.
Betalingsvoorwaarden omvatten T/T, maar dit is onderhandelbaar, zoals L/C, PayPal, Western Union en meer.

Klantenservice

Uitstekende service wordt geboden via ons netwerk van kantoren en ons hoofdkantoor.
Neem contact op met onze verkoopafdeling via telefoon of e-mail, of bezoek ons kantoor indien gewenst.
Naast onze vriendelijke service bieden wij de meest concurrerende prijzen en flexibele planningen.

Veelgestelde vragen

V: Heeft u een catalogus? Kunt u mij de catalogus sturen zodat ik al uw producten kan bekijken?

A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.

V: Ik kan het product niet vinden in uw catalogus, kunt u dit product voor mij maken?

A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons weten welk product u nodig heeft en hoeveel u er wilt. Als we het niet hebben, kunnen we ook een nieuwe matrijs ontwerpen en maken om het te produceren. Ter indicatie: het maken van een gewone matrijs duurt ongeveer 35-45 dagen.

V: Kunt u monsters leveren? Zijn deze monsters gratis?

A: Ja, we leveren 5-10 stuks gratis connectormonsters om te testen. U dient echter wel de verzendkosten te betalen.

V: Hoe zit het met uw levertijd?

A: Voorraadartikelen worden binnen 1 dag geleverd; maatwerkproducten worden binnen 5-7 dagen geleverd.

V: Hoe wordt mijn bestelling verzonden?

A: Kleine pakketten worden verzonden per koerier, zoals DHL, FedEx, UPS, TNT, EMS. Dat is een deur-tot-deur service. Grote pakketten kunnen we per lucht- of zeevracht verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens het transport.

V: Welke betaalmethoden accepteert u? Kan ik in RMB betalen?

A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we het exacte factuurbedrag ontvangen. Betalen in RMB is ook mogelijk, geen enkel probleem.

V: Hoe is de kwaliteitscontrole van uw bedrijf geregeld?

A: Wij volgen strikt ISO9001; IQC, OQC, IPQC en QA beslaan 10% van onze kwaliteitsafdeling. Al onze producten worden gecontroleerd met behulp van CCD-visiesystemen.

V: Ik heb een prijslijst nodig van al uw producten. Heeft u een prijslijst?

A: We hebben geen prijslijst voor al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om alle prijzen op één lijst te zetten, en de prijzen veranderen voortdurend als gevolg van materiaalkosten en afnamevolumes. U kunt ons een lijst sturen met alle artikelen die u nodig heeft; we zullen deze stuk voor stuk zorgvuldig controleren en u een specificatie en prijsopgave sturen.

V: Kunt u op maat gemaakte producten en aangepaste verpakkingen maken?

A: Ja. We hebben in het verleden veel maatwerkproducten gemaakt voor onze klanten (voornamelijk kabelbomen). Wat betreft aangepaste verpakkingen is het geen probleem om uw logo of andere informatie op de verpakking te plaatsen. Houd er wel rekening mee dat dit extra kosten met zich meebrengt.

V: Welke certificaten heeft u?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, enz.
