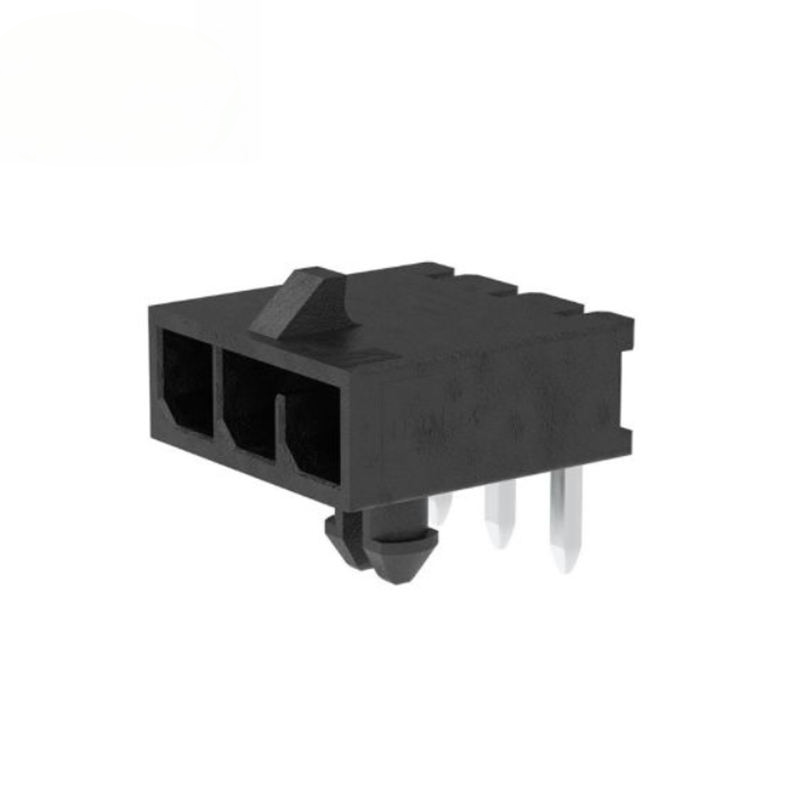

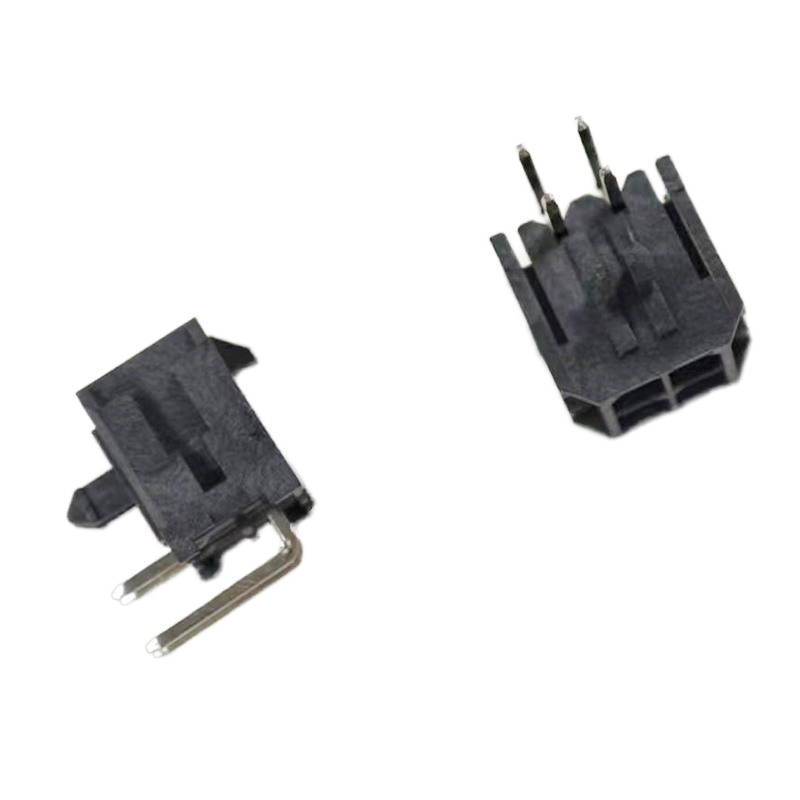

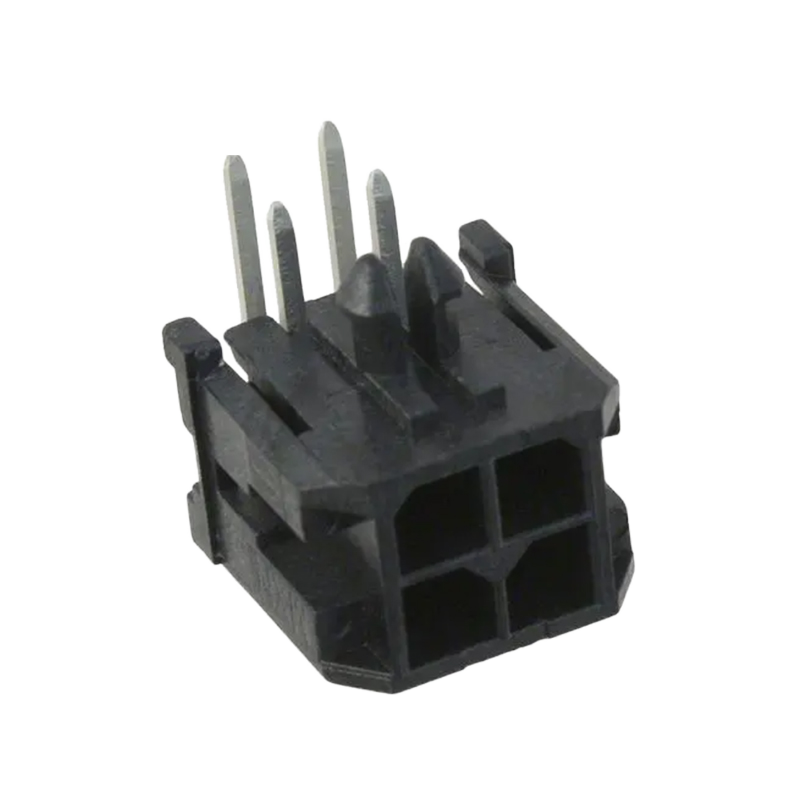

Molex 43045 Micro‐Fit 3,0 mm R/A Mannelijke pin koppen 2X2 / 6P / 8P / 12P Dubbele rij rechthoekige MX3.0 PCB connectoren
Hoogtepunten
- 3.0 mm pitch, dubbele rij rechthoekige door-gat mannelijke kop, compatibel met Molex 43045 Micro-Fit 3.0 serie
- Beschikbaar: 6-pins / 8-pins / 12-pins, draad-to-board power & signal hybride verbinding
- Hoge-temperatuur LCP-behuizing UL94-V0, glow-wire-compliant, lage halogeenoptie beschikbaar
- Mannelijke pinnen van messinglegeringen, mattin / selectief verguld voor verschillende werkomstandigheden
- Ingebouwde polarisatie-sleutel + PCB-slotpen, anti-mis-invoeging en anti-afval bij trillingen
- Perfecte voor ruimtebeperkte PCB-opstelling, matten met 43025-serie vrouwelijke receptacle behuizing
Technische specificaties
Algemene mechanische parameters
| Artikel 1 |
Specificatie |
| Reeks |
Micro-Fit 3.0 (43045 compatibel) |
| Pitch |
30,00 mm |
| Aantal rijen |
Doppel-rij |
| Beschikbare posities |
6P, 8P, 12P |
| Oriëntatie |
Rechthoek (R/A) |
| Montage-stijl |
door-gat (door-gat soldeer) |
| Paringscycli |
30 cycli typischMolex |
| Koppeling / ontkoppelingskracht |
Max 8N / Min 2,4N per circuitMolex |
| Coplanariteit |
≤ 0,15 mm voor soldeerstaart |
| Vergrendeling |
Ingebouwde PCB-slotknop + polarisatie-sleutel van de behuizing |
| Koppelingspartner |
Vrouwelijke behuizing voor een vat van de reeks 43025 |
Materiaal en elektrische kenmerken
| Artikel 1 |
Specificatie |
| Huismateriaal |
Glas gevulde LCP, UL94-V-0, Zwart, Glow-Wire geschikt voor ≥775°C GWIT |
| Eindmateriaal |
met een breedte van niet meer dan 15 mm |
| Optie-A |
Matte tin over nikkel (algemeen commercieel gebruik) |
| Optie-B |
Selectieg goud op het contactgebied + tin op de soldeerstaart (hoge betrouwbaarheid) |
| Nominale stroom |
Max. 8,5A per contact (afhankelijk van de draadbreedte en temperatuurverhoging) |
| Nominale spanning |
600 V wisselstroom/stroomstroom |
| Maximale contactweerstand |
≤ 10 mΩ |
| Min Isolatieweerstand |
≥ 1000 MΩ |
| Dielectrische weerstandspanning |
1500 V wisselstroom gedurende 1 minuut, geen storing |
Milieu- en soldeergids
| Artikel 1 |
Specificatie |
| Werktemperatuur |
-40 °C ~ +105 °C |
| Naleving |
RoHS, REACH SVHC, Low-Halogen facultatief |
| Soldeermethode |
Wave soldering / IR reflow compatibel (door-gat pin) |
| Piektemperatuur van terugstroom |
Maximaal 265 °C (10 seconden verblijfslimiet) |
| Bewaaromstandigheden |
5-30 °C, 40-70 RH, corrosieve gassen moeten worden vermeden |
| Verpakking |
Tray / Tape & Reel beschikbaar voor automatische invoeging |
Productkenmerken
- Dubbele rij 3,0 mm pitch, rechthoekige door het gat geleide soldeerbeëindiging, horizontale uitgaande kabel loslaten
- Geïntegreerde polarisatie-sleutel: vermijd omgekeerde koppeling, bescherm PCB en harnas tegen schade
- Snip-in plastic vergrendelingsknop: sluit kop stevig op PCB, weerstaan trillingsschokken
- Hoogwaardige LCP-plastic behuizing, bestand tegen IR-reflow soldering bij hoge temperatuurpiek
- Meerdere plaatingskeuzes: matten tin voor kostengevoelige projecten; selectief goud voor een hoge cyclus / corrosieve omgeving
- Volledig omhulde pinontwerp, voorkoming van toevallige kortsluiting door vreemde puin

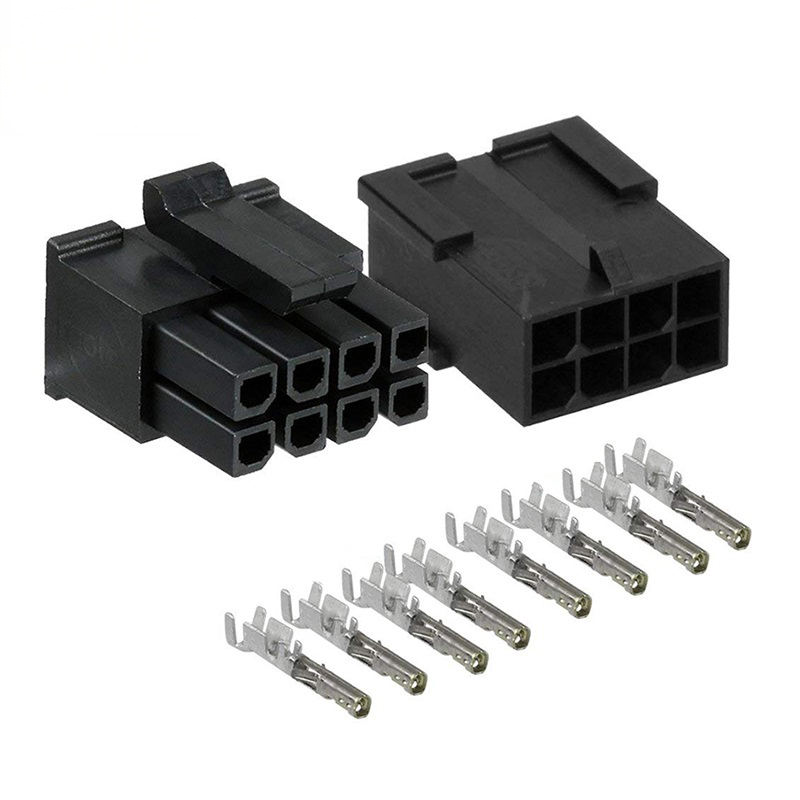

- Standaard paringspartner: 43025 vrouwelijke receptacle-serie, volledig Micro‐Fit 3.0 interconnect-ecosysteem
Voordelen van het product
- Layoutvriendelijk: De horizontale uitgang in rechte hoek vermindert de verticale hoogte van de PCB's aanzienlijk, ideaal voor smalle kast en dunne behuizing van het apparaat
- Massaproductie-klaar: Strenge coplanariteitscontrole vermindert het aantal soldeerfouten; bak- en spoelverpakking ondersteunt automatische assemblagelijn
- Kostenflexibiliteit: Tintgeplatte versie voor kostengevoelige consumentenapparatuur; selectief goudgeplatte versie voor industriële / hoge vibratie lange levensduur apparatuur
- Ontwerp tegen storingen: Polarisatie-sleutel + omhulde pin + PCB-slotpen voorkomen gezamenlijk mis-plug, losse verbinding en kortsluitingsrisico
- Volledige ecosysteemcompatibiliteit: Directe partner met standaard Micro‐Fit3.0 43025 vrouwelijke behuizing, geen herontwerpinspanning voor bestaande Molexgebaseerde projecten
- Hoogtemperatuurbestendig: LCP-behuizing voorkomt plasticsmelt tijdens het golf- / reflow soldeerproces, minder afwijzingspercentage van de assemblage
Toepassing
- Industriële automatisering: PLC-modules, servo-aandrijvingen, industriële regelaars, sensorverbinding
- Datacom & netwerken: Routers, switches, interne stroomverdeling van kleine servers
- Consumentenelektronica: huishoudelijke apparaten, voedingseenheden, batterijbeheermodules
- Medische apparatuur: interne bedrading van medische apparaten zonder implantaten
- Nieuwe energie: kleine accu's, laadborden
- Slimme hardware: IoT-gateway, ingebed besturingsbord, robotica interne bedrading
Gids voor de keuze van klanten
- Selectie van het aantal pinnenBevestig de hoeveelheid schakelingen; selecteer 6P / 8P / 12P volgens uw schema.
- Selectie van de bekleding:
- Matte tin: algemene omgeving binnen, lage paringscycli (<30 keer), kostprioriteit
- Selectief verguld: hoge trillingen, vochtige omgeving, herhaalde paringscycli, lange levensduur van industriële apparatuur
- Notitie over de lay-out van de PCB: Dit is een rechthoekige door-gat kop, reserve lock-peg gat op PCB voetafdruk; volg de gegevensblad pin lay-out strikt om te voorkomen dat kortsolderen.
- Paringscontrole: Moet worden gekoppeld aan de vrouwelijke behuizing van de Micro‐Fit3.0 43025-serie, NIET mengen met andere behuizingen van de Micro‐Fit-serie met een toonhoogte van 3,0.
- Stroomvermindering: Verwijder stroom bij hoge omgevingstemperatuur; gebruik niet de volledige 8,5A-stroom continu boven 85 °C.
- Vergaderingsherinnering: Gebruik geen buitensporige zijdelingse kracht na het paren; de vergrendelingspeld moet volledig in het PCB-locatiegat worden geplaatst.
Veelgestelde vragen
1K: Hebt u een catalogus? Kunt u mij de catalogus sturen om al uw producten te controleren?
A: Ja, u kunt ons online contacteren of een e-mail sturen om de catalogus te krijgen.
2Ik kan het product niet vinden in uw catalogus.Logue, kun je dit product voor me maken?
A: Onze catalogus toont de meeste producten, maar niet alle. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren.Voor uw referentieHet maken van een gewone mal duurt ongeveer 35-45 dagen.
3K: Kun je een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor het testen.
4V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
5V: Hoe stuur ik mijn bestelling?
A: Voor kleine pakketten, stuur ze per express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Door-to-Door service. Voor grote pakketten, kunnen we ze verzenden per lucht of zee. We gebruiken standaard export kartonnen.Wij zijn verantwoordelijk voor eventuele schade aan het product tijdens de levering..
6. V: Welke vorm van betaling accepteren jullie? Kan ik in RMB betalen?
A: We accepteren T/T ((Wire transfer), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag als de factuur kunnen ontvangen. En je kunt betalen in RMB. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf
A: Strikt te gehoorzamen ISO9001, IQC, OQC, IPQC, QA bezetten 10% van onze kwaliteitsafdeling.
8V: Ik heb uw prijslijst van al uw producten nodig.
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel items hebben, is het onmogelijk om alle prijzen op een lijst te zetten.en de prijzen veranderen altijd vanwege de materiële kosten en de hoeveelheidEn u kunt ons een lijst geven van alle items die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie en prijslijst geven
9. V: Kun je op maat gemaakte producten en op maat gemaakte verpakkingen maken?
A: Ja. We hebben veel op maat gemaakte
Voor de gepersonaliseerde verpakking is er geen probleem, want wij zetten uw logo of andere informatie op het pakket.Ik moet u erop wijzen dat het extra kosten met zich meebrengt..
10V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 enz.
