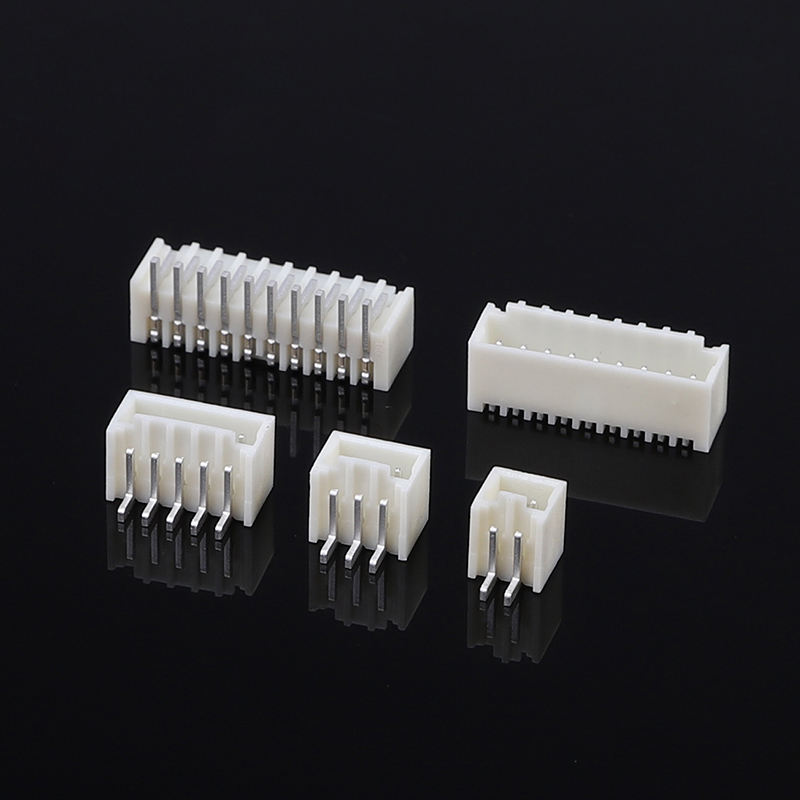

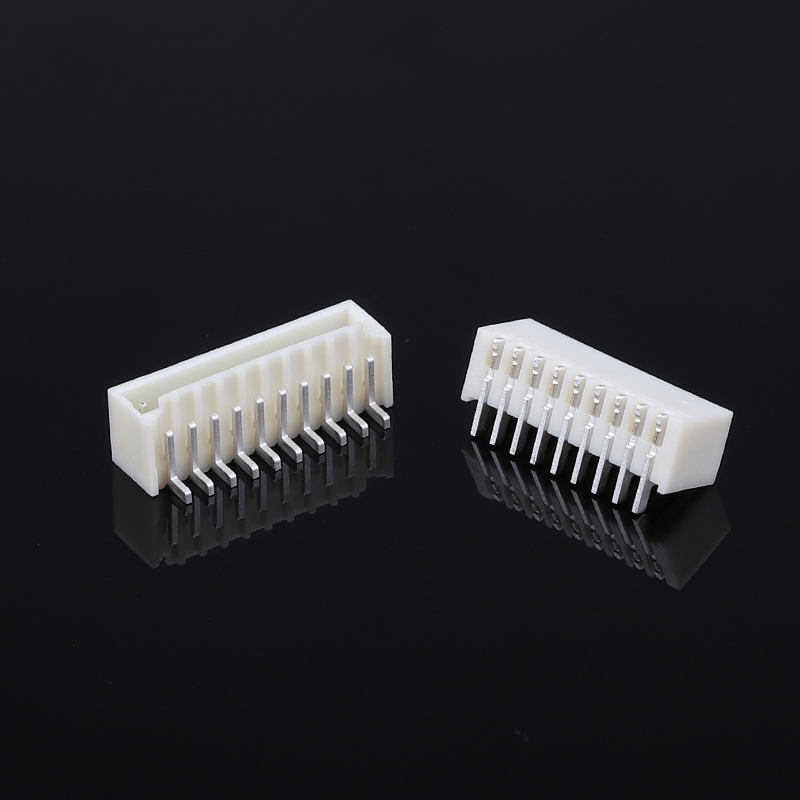

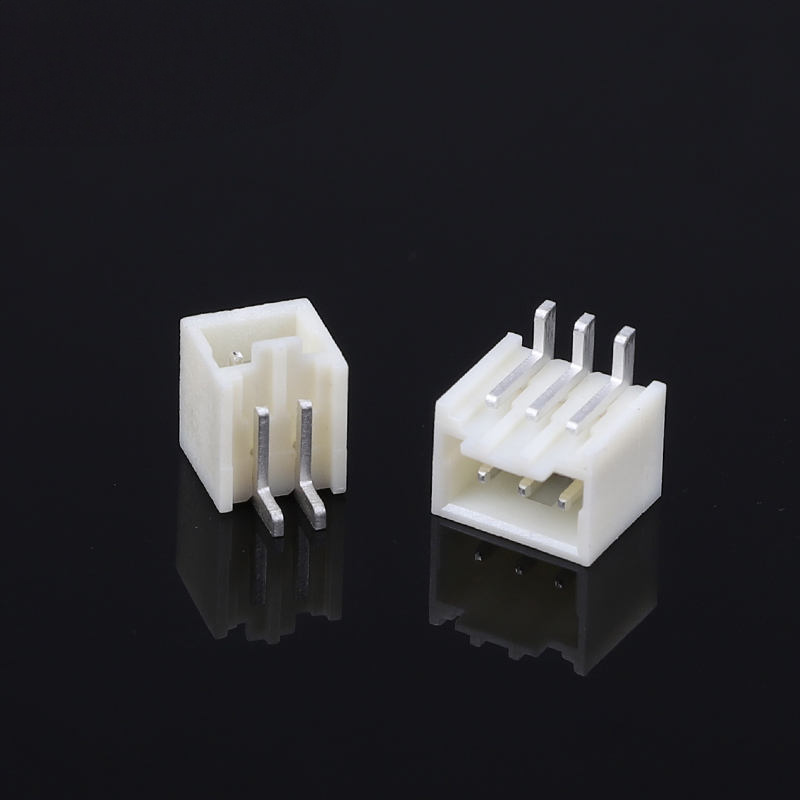

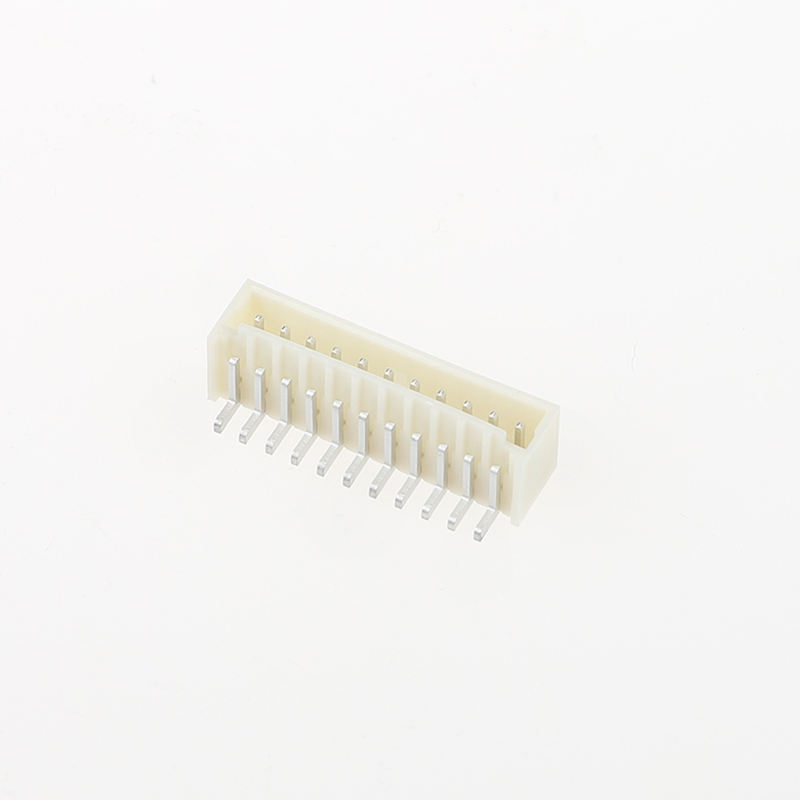

MX 1,5 mm Pitch Verticale SMT-connector voor Automotive Drone Connector, vervangt Molex 87437 voor PCB 2P tot 15P Pin Opties
Producthoogtepunten
- Directe vervanging voor Molex 87437 Pico-SPOX-serie, pin-naar-pin compatibel
- 1,5 mm pitch verticale single-row SMT-connector, posities: 2P ~15P
- Automotive-grade constructie, gevalideerd voor drone & compacte besturings-PCB
- Tape-and-reel verpakking voor SMT geautomatiseerde assemblage met hoog volume
- Standaard vertind; optionele vergulding voor apparaten met hoge trillingen / lange levensduur
- RoHS-conform, compatibel met reflow-soldeer volgens J-STD-020 profiel
Technische specificaties
Algemene mechanische parameters
| Artikel |
Specificatie |
| Pitch |
1,5 mm (0,059 inch) |
| Configuratie |
Single row, verticale SMT shrouded connector |
| Aantal posities |
2P ~ 15P |
| Montagetype |
Surface-Mount SMT (PCB verticaal) |
| Koppelcycli |
Min. 10 cycli Molex |
| Contactretentiekracht |
> 9,8 N (vertind) |
| Verpakking |
Tape & Reel (standaard) |
Materiaal & elektrische kenmerken
| Artikel |
Specificatie |
| Behuizingsmateriaal |
Hoge temperatuur PA / PA6T, UL94 V-0 vlamvertragend |
| Contactmateriaal |
Koperlegering messing |
| Contactbeplating |
Vertind (standaard); Verguld (optioneel) |
| Nominale stroom per pin |
2,5 A max. per contact |
| Nominale spanning |
250 V AC RMS / DC |
| Max. contactweerstand |
≤ 20 mΩ |
| Min. isolatieweerstand |
≥ 1000 MΩ |
| Diëlektrische weerstandsspanning |
500 V AC |
Omgevings- & soldeergids
| Artikel |
Specificatie |
| Bedrijfstemperatuurbereik |
-55 °C ~ +105 °CTTI Europe |
| Reflow soldeerprofiel |
Voldoet aan J-STD-020; piek temperatuur 260 °C, 5-10s duur |
| Conformiteit |
RoHS, Loodvrij |
| Toepassingsopmerking |
Vermijd langdurige lokale oververhitting; voorkom tombstoning door gebalanceerde PCB-padlay-out |
Productkenmerken
- Pin-naar-pin mechanische & footprint compatibiliteit met Molex 87437, eenvoudige BOM-vervanging zonder PCB-herontwerp
- Verticale single-row shrouded behuizing voorkomt verkeerd koppelen en pinbuiging tijdens montage
- Hoge temperatuur behuizingsmateriaal, stabiel onder loodvrije reflow-soldeer, bestand tegen kromtrekken & blaarvorming
- Messing legering contact met precieze beplating; lage contactweerstand voor stabiele signaaloverdracht
- Robuuste contactretentie, bestand tegen trillingen & mechanische schokken voor voertuig- en drone-omstandigheden
- Meerdere circuitopties: 2,3,4,5,6,7,8,9,10,12,15 posities
- Standaard tape-and-reel verpakking voor SMT pick-and-place; aangepaste verpakking beschikbaar voor speciale projecten
- Optionele vergulding voor toepassingen in zware omgevingen, met veel koppelcycli
Productvoordelen
- Directe vervanging: Directe vervanging voor Molex 87437, geen aanpassing van de PCB-lay-out, verkort de projectherontwerpsyclus
- Automotive-gekwalificeerde robuustheid: Geoptimaliseerde anti-vibratieprestaties voor drone- en voertuigbesturingsmodules, presteert beter dan consumenten-SMT-connectoren onder schokomstandigheden
- Montagevriendelijk: Beschermkap beschermt pinnen tegen schade tijdens hantering & koppelen; stabiele reflow-prestaties, lager SMT-defectpercentage (minder tombstoning / kromtrekken)
- Flexibele beplatingopties: Tin voor kostengevoelige massaproductie; optie voor vergulding voor projecten met hoge betrouwbaarheid in zware omstandigheden
- Korte levertijd: Breed assortiment op voorraad voor 2-15P standaardonderdelen; snelle ondersteuning voor aangepaste aanpassingen
- Kosteneffectief alternatief: Concurrerende prijzen ten opzichte van origineel merkproduct, behoudt dezelfde elektrische-mechanische prestaties voor BOM-kostenoptimalisatie
Toepassing
- Automotive elektronica: On-board control units, body modules, sensor signaalinterface
- UAV / Drone: Flight controller PCB, power-signaal interconnectie, payload modules
- Compacte industriële controllers & sensor modules
- Slimme apparatuur, IoT embedded apparaten
- Medische compacte signaalborden (niet veiligheidskritisch)
Klantselectiegids
- Bevestig het vereiste aantal pinnen: 2-15P beschikbaar; specificeer het exacte aantal posities bij het aanvragen van een offerte
- Selectie van beplating: Vertind voor algemeen binnen/normale trillingen; selecteer vergulding voor hoge schokken, vochtige omgevingen of frequente koppelcycli
- PCB-voetafdruk: Gebruik een voetafdruk die compatibel is met de Molex 87437-serie voor directe vervanging
- Montage-opmerking: Moet de J-STD-020 reflow-curve volgen; langdurige overtemperatuur veroorzaakt vervorming van de behuizing
- Sample aanvraag: Samples beschikbaar voor prestatieverificatie vóór massabestelling
- Aangepaste ondersteuning: Speciale behuizingskleur, speciale tape-reel specificaties kunnen worden onderhandeld voor projecten met een hoog volume
FAQ
1. V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
2. V: Ik kan het product niet vinden in uw catalogus, kunt u dit product voor mij maken?A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
3. V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet betalen voor de verzendkosten.
4. V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd.
5. V: Hoe verzend ik mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is een deur-tot-deur service. Voor grote pakketten kunnen we ze per lucht of over zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Strikt gehoorzaam aan ISO9001, IQC, OQC, IPQC, QA bezetten 10% van onze afdeling Kwaliteit. Al onze producten worden getest door CCD.
8. V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven.
9. V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben veel aangepaste producten gemaakt voor onze klanten (voornamelijk kabelbomen). Wat betreft aangepaste verpakkingen, er is geen probleem om uw logo of andere informatie op de verpakking te zetten. Alleen moet worden opgemerkt dat dit extra kosten met zich meebrengt.
10. V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
