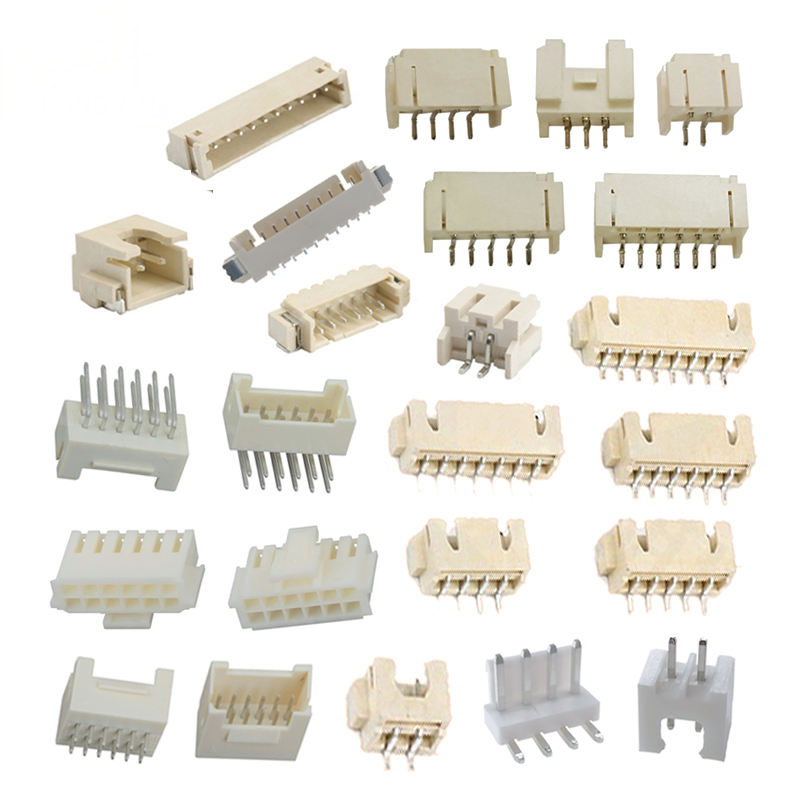

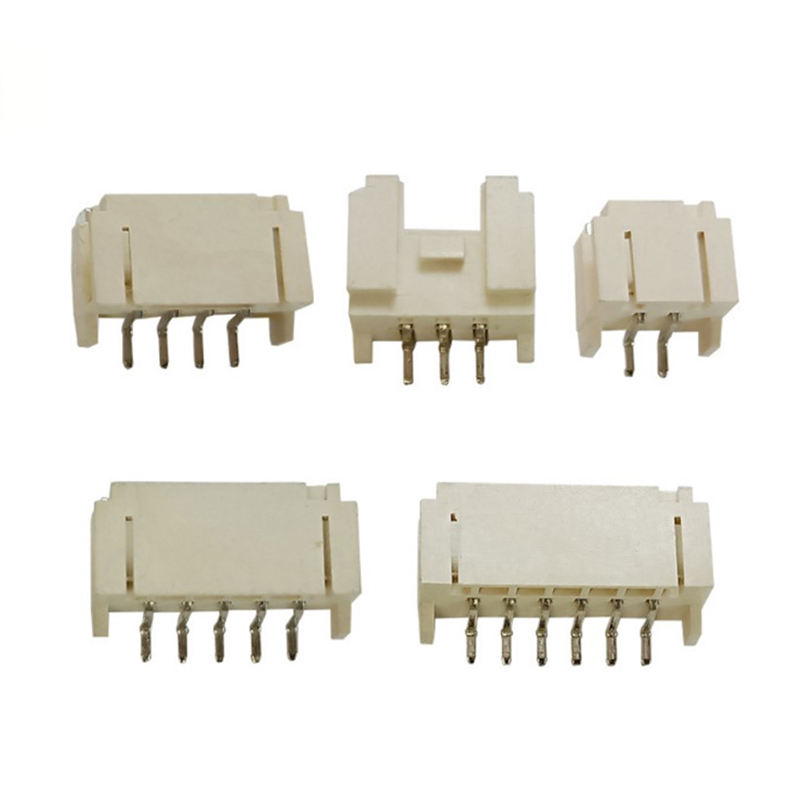

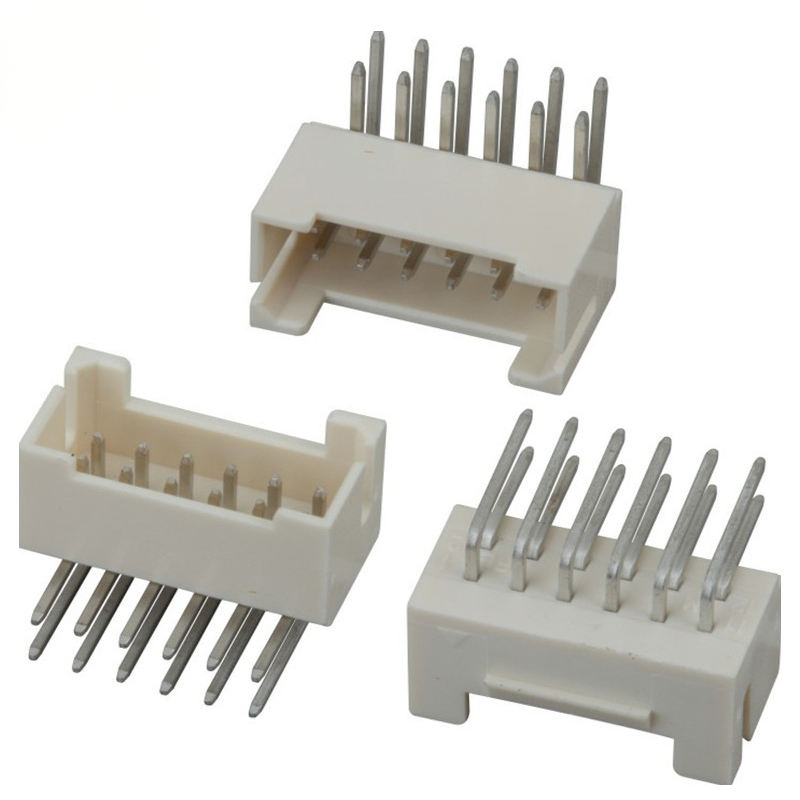

Draad-naar-printplaat JST-compatibele 1.25mm / XH 2.54mm / PH 2.0 Crimp Verticale & Haakse Mannelijke Wafer Behuizing | 2510 PCB Connectoren
Producthoogtepunten
- Multi-pitch platform: 1.25 mm / PH2.0 mm / XH2.54 mm / 2510 2.54 mm, direct compatibel met JST-voetafdrukstandaarden
- Dubbele montageopties: Verticale (Rechte) & Haakse (R/A 90°) mannelijke wafer headers, THT doorlopend gat voor standaard PCB-assemblage
- Compleet krimpsysteem: PCB-header + plastic behuizing + krimpklemmen, pinbezetting 2-20P enkele rij
- RoHS & REACH-conform; UL94-V-0 isolatiemateriaal; tin-geplateerde fosforbrons contacten voor stabiele signaal- en stroomoverdracht
- Geoptimaliseerd voor massaproductie: stabiele krimpprestaties, lage insteekkracht koppeling, concurrerende kosten ten opzichte van originele merkonderdelen
Technische Specificaties
Algemene Mechanische Parameters
| Item |
Specificatie |
| Beschikbare Pitch |
1.25 mm / PH2.0 mm / XH2.54 mm / 2510-2.54 mm |
| Pinbezetting |
2-20 posities, enkele rij |
| Montagetype |
Verticaal (Recht 180°), Haaks (R/A 90°), THT Doorlopend Gat |
| Koppelcycli |
Minimaal 300 cycli |
| Toepasselijke Draad AWG |
AWG#30-#22 (afhankelijk van pitch variant) |
| Ondersteuning PCB Dikte |
1.6 mm standaard PCB |
| Vergrendelingsstructuur |
Positieve wrijvingsvergrendeling |
Materiaal & Elektrische Kenmerken
| Item |
Specificatie |
| Contactmateriaal |
Fosforbrons |
| Contact Plating |
Matte Tin-geplateerd standaard; Gold flash optioneel |
| Behuizingsisolator |
PA66, UL94-V-0 vlamvertragende classificatie |
| Nominale Stroom (per pin) |
1.0A-3.0A afhankelijk van pitch variant; derating bij verhoogde omgevingstemperatuur |
| Nominale Spanning |
250V AC/DC |
| Initiële Contactweerstand |
≤10 mΩ |
| Isolatieweerstand |
≥1000 MΩ |
| Weerstandsspanning |
1000V AC / 1 minuut, geen doorslag |
Omgevings- & Soldeerhandleiding
| Item |
Specificatie |
| Bedrijfstemperatuur |
‑25°C ~ +85°C (inclusief temperatuurstijging door stroom) |
| Soldeerproces |
Golfsolderen voor THT headers; standaard doorlopend soldeerproces |
| Voorgestelde Soldeertemperatuur & Tijd |
260°C max, ≤5 seconden pin onderdompeling |
| Conformiteit |
RoHS 2.0, REACH |
| Opslagconditie |
Droog binnen, vermijd corrosief gas, ‑10°C ~ +40°C |
Productkenmerken
- Dubbele oriëntatie: verticaal recht voor bedrading van bovenaf; haakse R/A voor kabelgeleiding van opzij, flexibele PCB-lay-out vrijheid
- Enkele rij 2-20 posities, consistente pin pitch tolerantie ±0.05 mm, garandeert nauwkeurige koppeling en voorkomt schade door verkeerde invoeging
- Fosforbrons contactarmen met tin plating; optionele gold flash plating voor projecten met hoge cycli / corrosieve omgevingen
- PA66 UL94-V-0 behuizingsmateriaal, anti-aging, goede thermische weerstand voor reflow & golfsoldeerproces
- Positief wrijvingsvergrendelingsontwerp op behuizing, verbetert prestaties tegen uittrekken onder matige trillingsomstandigheden
- Volledige krimpoplossing: bijpassende krimpklemmen & behuizingen samen geleverd; werkt met standaard industriële krimptools
- Direct mechanisch compatibel met JST-stijl voetafdruk; geen aanpassing van de PCB-voetafdruk vereist voor vervangingsprojecten
- Strikte inkomende & uitgaande kwaliteitscontrole: dimensionale controle, contactweerstand, diëlektrische sterkte test per batch
Productvoordelen
- Multi-pitch one-stop sourcing: dekt 1.25 / 2.0 / 2.54 mm veelgebruikte draad-naar-printplaat specificaties, vermindert uw beheerslast van de BOM met meerdere leveranciers
- Lay-out flexibiliteit: verticale & haakse header opties passen zich aan krappe behuizingsruimte aan, vermijden conflicten in kabelgeleiding op compacte PCB's
- Kost-geoptimaliseerde directe vervanging: mechanisch compatibel met JST-stijl, verkort de doorlooptijd en verlaagt de onderdeel kosten zonder de PCB-lay-out opnieuw te ontwerpen
- Vriendelijk voor massaproductie: stabiele kwaliteit van krimpklemmen, compatibel met standaard krimpapparatuur; laag uitvalpercentage voor kabelboomwerkplaats
- Dubbele kwaliteits plating selectie: tin-geplateerd voor reguliere kostengevoelige projecten; gold flash voor apparaten met hoge trillingen / hoge koppelcycli
- Volledige kwaliteitscontrole dekking: mechanische afmetingen, elektrische prestaties, materiaalcertificeringsdocumenten beschikbaar voor klantcontrole
Toepassing
- Consumentenelektronica: huishoudelijke apparaten, smart home modules, interne bedrading van ventilatoren & motoren, LED-driver boards
- IoT & Embedded Hardware: sensor modules, interne verbindingen van batterijpakketten, control boards
- Industriële apparatuur: kleine industriële controllers, testapparatuur, interne signaal-stroom interconnectie van instrumenten
- 3D-printers & RC-apparatuur, kantoorautomatiseringshardware, medische niet-kritische interne bedrading
Veelgestelde Vragen
1. V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
2. V: Ik kan het product niet vinden in uw catalogus, kunt u dit product voor mij maken?A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
3. V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet betalen voor de verzendkosten.
4. V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd.
5. V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is een deur-tot-deur service. Voor grote pakketten kunnen we ze per lucht- of zeevracht verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volg strikt ISO9001, IQC, OQC, IPQC, QA nemen 10% van onze kwaliteitsafdeling in beslag. Al onze producten worden getest door CCD.
8. V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven.
9. V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben veel aangepaste producten gemaakt voor onze klanten (voornamelijk kabelbomen). Wat betreft aangepaste verpakkingen, er is geen probleem om uw logo of andere informatie op de verpakking te zetten. Het is alleen nodig om te vermelden dat dit extra kosten met zich meebrengt.
10. V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
