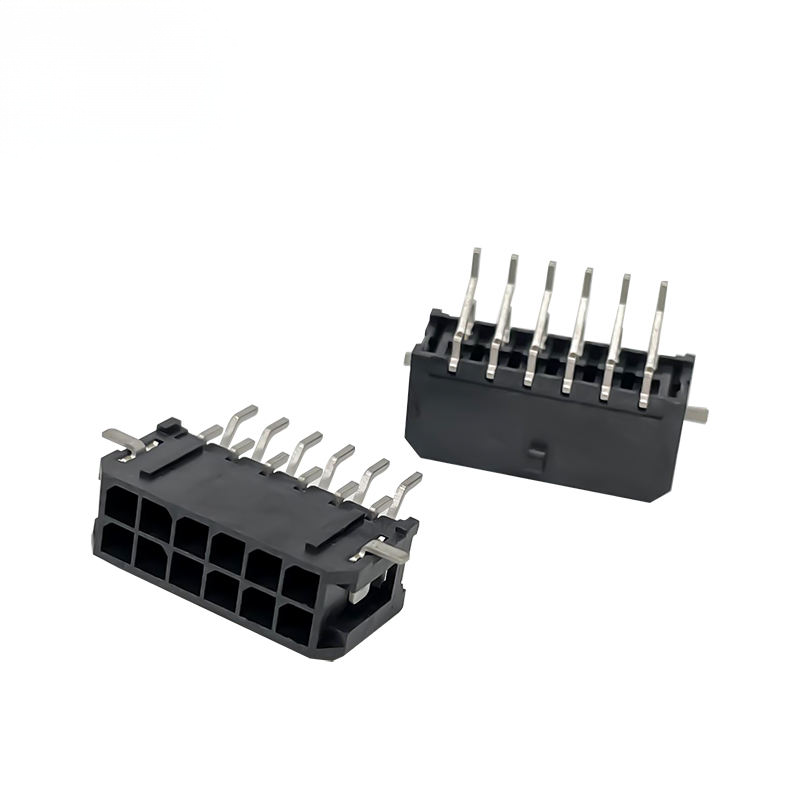

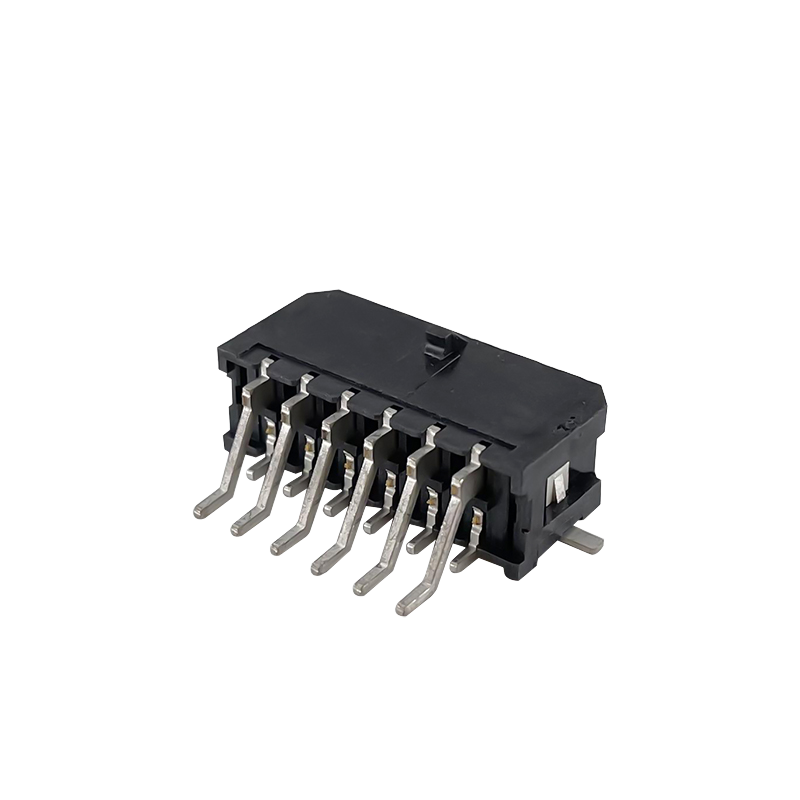

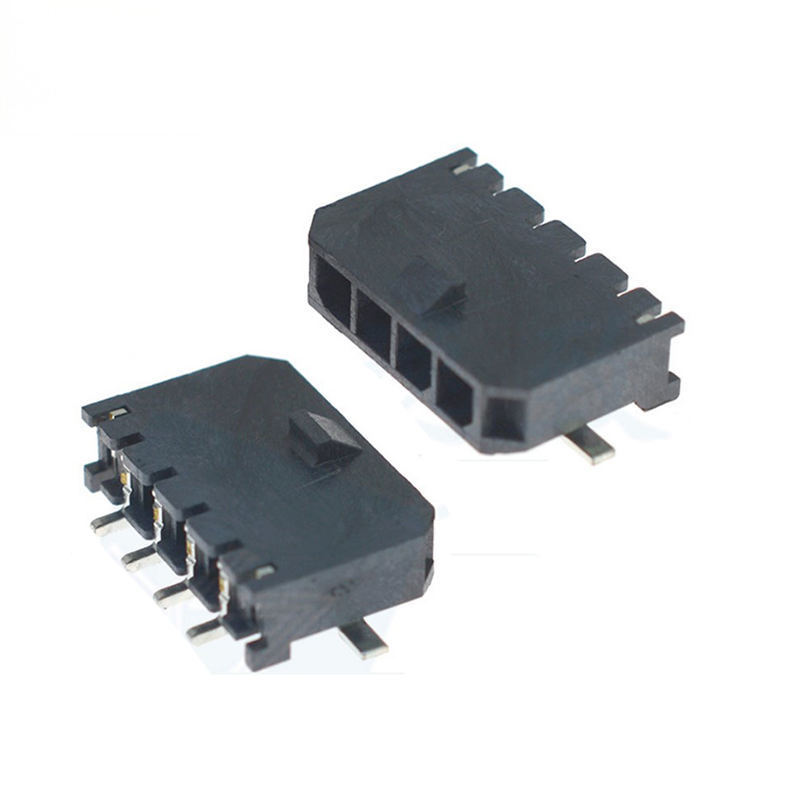

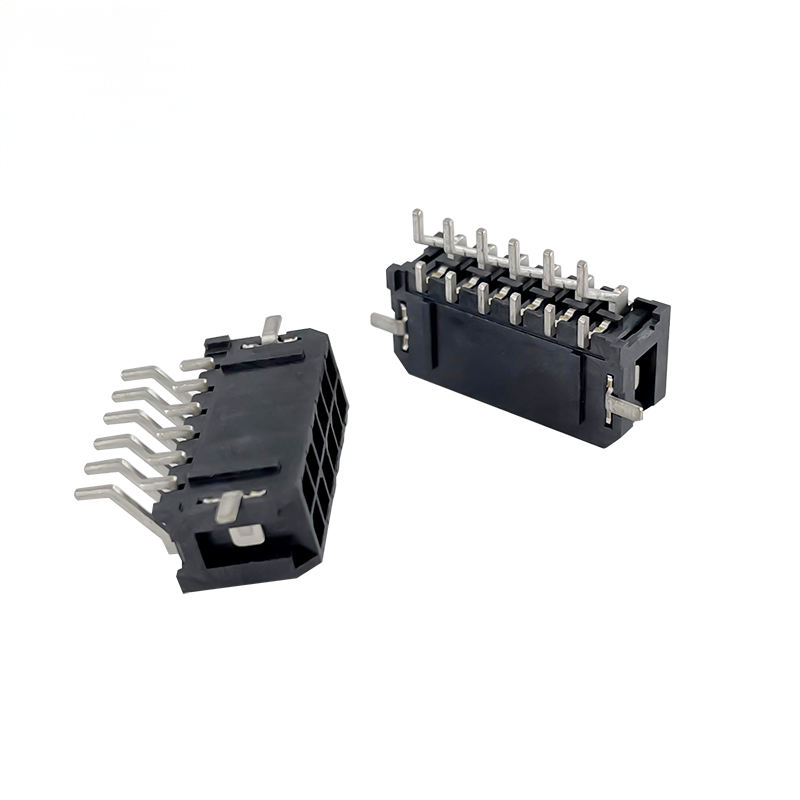

Molex 43025 Micro-Fit 3.0MM R/A SMT Female Wafer Connector (MX3.0 Serie) Dubbele Rij | Haakse SMT | 2x7-pins, ondersteunt 6/8/10/12 pins variant
Product Highlights
- 3.0 mm pitch dubbele rij haakse SMT mannelijke wafer, kruiscompatibel met Molex 43025 Micro-Fit 3.0 serie
- Multi-circuit opties: 2x6 / 2x7 / 2x8 / 2x10 / 2x12 pinnen, gemengde stroom-signaaloverdracht
- Surface-mount reflow solderen, ideaal voor geautomatiseerde PCB-assemblage met hoog volume
- Positieve polarisatie & vergrendelingsontwerp, voorkomt verkeerde invoeging & onbedoelde ontkoppeling
- RoHS & REACH conform; UL94V-0 behuizing, optie met laag halogeengehalte beschikbaar
- Dubbele beam fosforbrons contact; tin / goud flash plating optioneel voor verschillende betrouwbaarheidsvereisten
Technische Specificaties
Algemene Mechanische Parameters
| Item |
Specificatie |
Opmerkingen |
| Pitch |
3.00 mm |
Dubbele rij |
| Type |
Haakse SMT Mannelijke Wafer (Header) |
Draad-naar-bord |
| Beschikbare Circuits |
2x6, 2x7, 2x8, 2x10, 2x12 pinnen |
Aangepast aantal pinnen op aanvraag |
| Behuizingsmateriaal |
PA66 Nylon |
UL94V-0, Zwart |
| Contactmateriaal |
Fosfor Brons |
Hoge veerretentie |
| Contact Plating |
Tin over Nikkel / Goud flash |
Goud voor zeer betrouwbaar signaal |
| Koppelcycli |
Min. 30 cycli |
Standaard industriële eis |
| PCB Dikte Geschikt |
0.8-1.6 mm |
Standaard FR-4 PCB |
| Verpakking |
Tape & Reel |
Voor SMT auto montage |
Materiële & Elektrische Kenmerken
| Item |
Specificatie |
Opmerkingen |
| Nominale Stroom |
5 A per contact |
Vertind terminalMouser Ele... |
| Nominale Spanning |
250 V AC/DC |
|
| Max. Contactweerstand |
≤10 mΩ |
Initiële status @100 mA, 20 mV |
| Min. Isolatie Weerstand |
1000 MΩ |
500 V DC testMolex |
| Diëlektrische Weerstandsspanning |
1000 V AC / 1 min |
Geen doorslag, lekkage <5 mA |
| Bedrijfstemperatuur |
−40 °C ~ +105 °C |
Opslag: −40~+125 °CMolex |
| Conformiteit |
RoHS, REACH SVHC |
Laag-halogeen optioneel |
Omgevings- & Soldeerhandleiding
| Item |
Specificatie |
Opmerkingen voor Ingenieur |
| Reflow Soldeerprofiel |
260 °C Max, 5-10 s piekduur |
Niet meer dan 265 °C; vermijd langdurige blootstelling aan warmte |
| SMT Montage |
Tape-and-reel, pick-and-place compatibel |
Geen handmatig dompelsolderen aanbevolen |
| Vibratieweerstand |
10-2000 Hz, 10 g |
Geen contactonderbreking |
| Schokbestendigheid |
50 g, 11 ms |
Voldoen aan algemene industriële norm |
| Opslagconditie |
Temperatuur 5-30 °C, Vochtigheid <60% RH |
Anti-vocht verpakking; vermijd corrosief gas |
Productkenmerken
- Haakse horizontale uitgang, past bij kabelgeleiding in zijwaartse richting, vermindert verticale hoogtebezetting van PCB
- Volledige polarisatie-sleutelfunctie, voorkomt schade aan PCB & kabelboom door omgekeerde montage
- Dubbele beam contactstructuur, stabiel contact onder trillingen & temperatuurcycli
- SMT surface mount footprint, past bij standaard reflow profiel; tape-and-reel verpakking voor pick-and-place
- Meerdere pinconfiguraties: 2x6, 2x7, 2x8, 2x10, 2x12 posities voor flexibele projectselectie
- Behuizing: PA66 Nylon UL94V-0; contact: fosforbrons; plating: tin-over-nikkel / goud flash optioneel
- RoHS, REACH conform; ondersteunt gloeidraadtest voor huishoudelijke apparaten & industriële eindproducten
Productvoordelen
- PCB Ruimtebesparend: Haakse horizontale uitgang, lost ontwerp van behuizing met beperkte verticale hoogte op
- Assemblage Efficiëntie: Volledige SMT reel verpakking, past direct op SMT lijn, verlaagt handmatige assemblagekosten vergeleken met through-hole type
- Anti-Verkeerd-Aansluiten: Ingebouwde polarisatie sleutel, elimineert risico op omgekeerde invoeging voor massaproductie
- Flexibele Kostenoptie: Tin plating voor kostenreductie van stroomcircuit; goud flash voor zeer betrouwbaar signaalpad
- Directe Compatibiliteit: Vorm-pasvorm-functie compatibel met Molex 43025 Micro-Fit 3.0 systeem, directe vervanging voor BOM-substitutie
- Sterke Anti-Vibratie: Dubbele beam fosforbrons contact handhaaft stabiele weerstand onder trillingen & thermische cycli
- Multi-pin klaar: 6-12 pinnen dubbele rij op voorraad beschikbaar, ondersteunt prototype & massaproductie orders
Toepassing
- Industriële besturing: PLC modules, servo driver, sensor stroom-signaal kabelboom
- Consumentenelektronica: Voedingseenheid, huishoudelijk apparaat, hoofdprintplaatverbinding van slimme apparatuur
- Nieuwe energie: Klein batterijbeheersysteem, laadmodule, LED-stroomdriver
- Kantoorapparatuur: Printer, scanner, interne bedrading van POS-terminal
- Medisch apparaat (niet-implanteerbaar): Interne interconnectie van testapparatuur
- Beveiliging & automatisering: Toegangscontrole, board-naar-kabelverbinding van bewakingsapparatuur
Klant Selectiegids
- Selectie aantal pinnen: Bevestig vereiste stroom + signaalkanalen; wij leveren 2x6 / 2x7 / 2x8 / 2x10 / 2x12 varianten. Neem contact met ons op voor aanpassing van andere pin-aantallen.
- Keuze plating:
- Tin-nikkel: Algemeen stroomcircuit, kosteneffectief, normale binnenomgeving
- Goud flash: Signaal-kritisch, hoge trillingen, apparatuur met lange levensduur
- PCB stapel: Ontworpen voor 0.8-1.6 mm dikte FR-4 PCB; verifieer landpatroon vóór PCB-release.

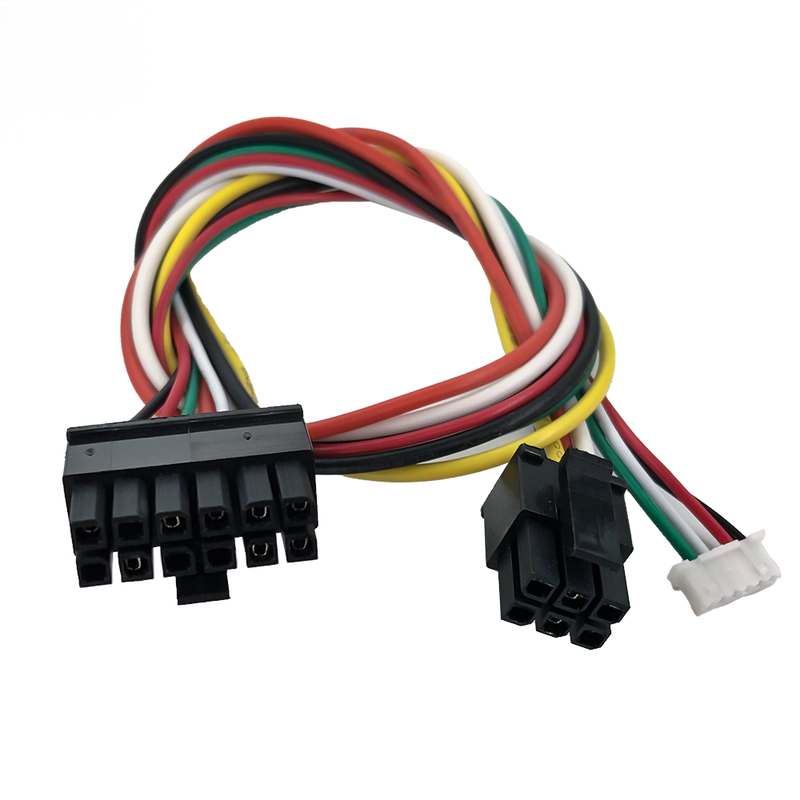

- Koppel tegenhanger: Koppelen met 43025-serie vrouwelijke behuizing & bijbehorende krimpt terminals. Bevestig AWG-bereik van terminal (20-30 AWG) voor uw kabeldikteMolex.
- Thermische melding: Volg onze aanbevolen reflow curve; overmatige temperatuur zal de nylon behuizing beschadigen.
- Omgeving: Voor omgevingen met hoge luchtvochtigheid / corrosieve omgeving, kies de versie met goud-geplateerd contact.
FAQ
1. V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
2. V: Ik kan het product niet vinden in uw catalogus, kunt u dit product voor mij maken? A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
3. V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet betalen voor de verzendkosten
4. V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd
5. V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is deur-tot-deur service. Voor grote pakketten kunnen we ze per lucht of per zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volg strikt ISO9001, IQC, OQC, IPQC, QA nemen 10% van onze kwaliteitsafdeling in beslag. Al onze producten worden getest door CCD.
8. V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie en prijslijst geven
9. V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Over aangepaste verpakkingen is er geen probleem, want we zetten uw logo of andere informatie op de verpakking. U hoeft alleen maar te wijzen op de extra kosten die dit met zich meebrengt.
10. V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
