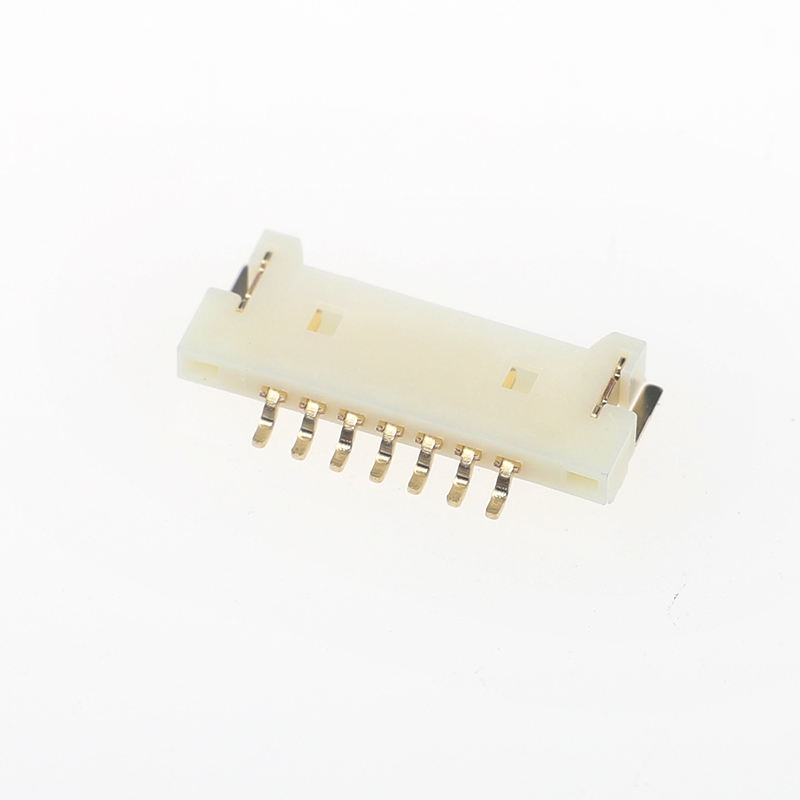

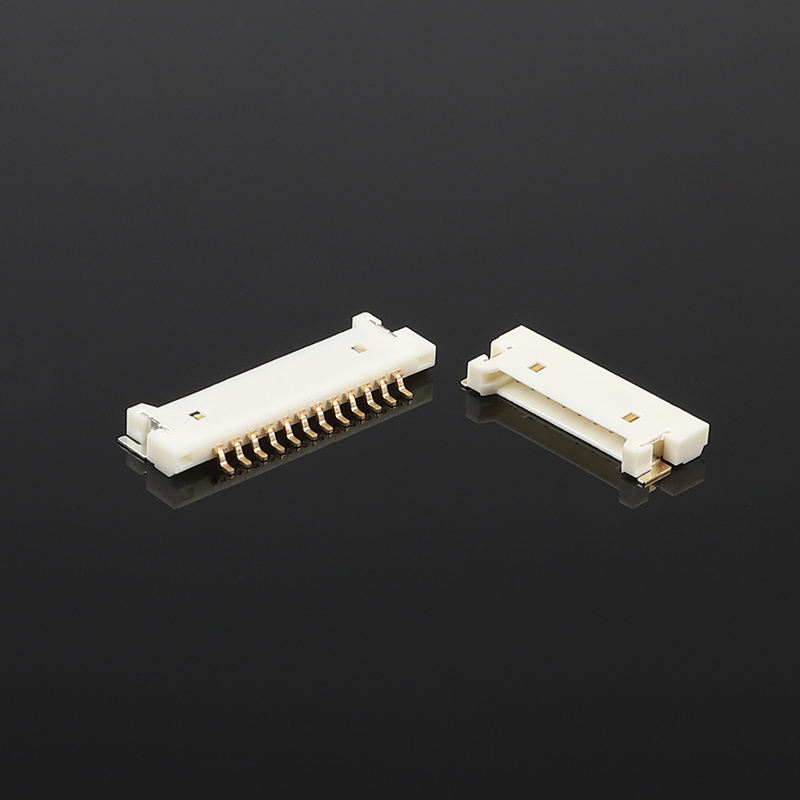

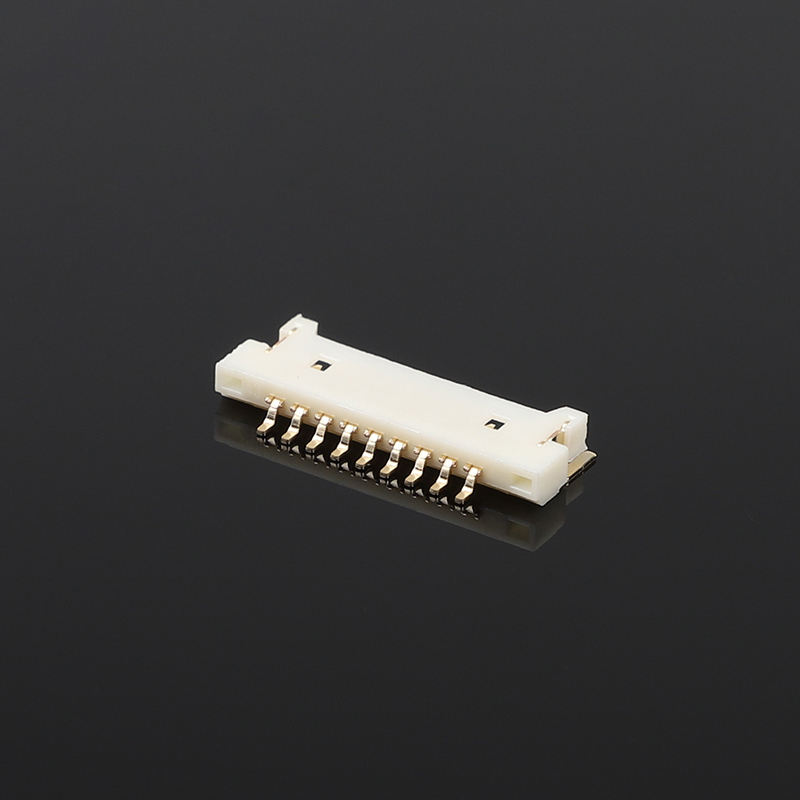

1.25 Ultra‑Thin Horizontale Patch Volledig Vergulde Connector | WT125JW
Producthoogtepunten
- 1.25mm pitch ultra‑lage profiel horizontale SMD vrouwelijke wafer, directe vervanging voor Molex 51146 serie
- Volledig vergulde contacten voor anti‑oxidatie, stabiel signaal onder trillingen en vochtige omgeving

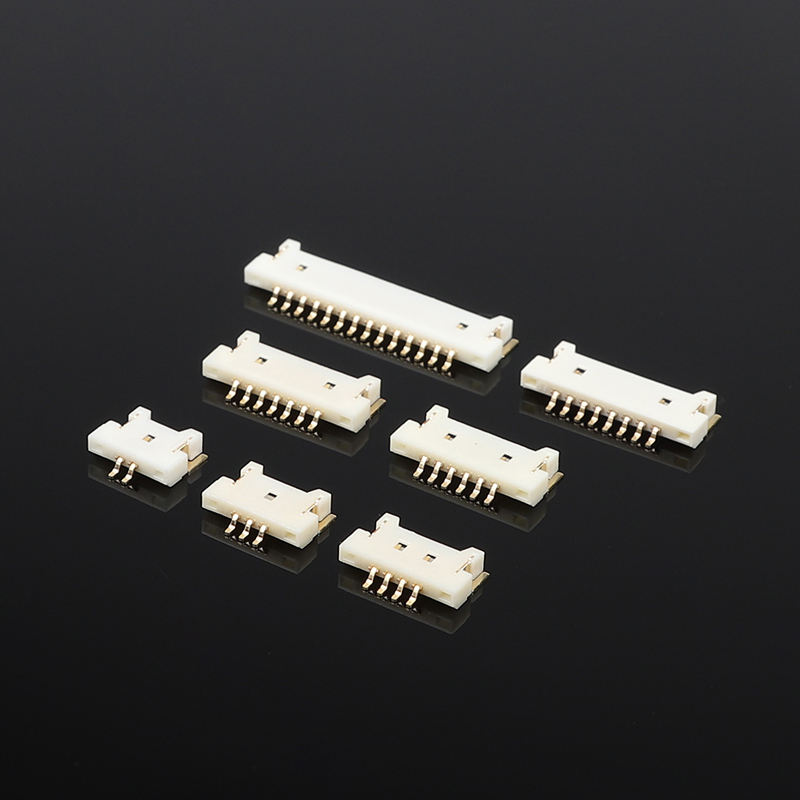

- 2‑20 posities beschikbaar, tape‑en‑reel verpakking voor snelle SMT assemblage
- Gepolariseerd + wrijvingsslot anti‑verkeerd‑stekker ontwerp, voorkomt onbedoeld loskoppelen
- RoHS / REACH conform, hoge‑temperatuur UL94V‑0 behuizing voor loodvrij reflow solderen
Technische Specificaties
Algemene Mechanische Parameters
| Item |
Specificatie |
| Pitch |
1.25 mm |
| Type |
Horizontale SMD Vrouwelijke Wafer (Draad‑naar‑Printplaat) |
| Aantal Pinnen |
2‑20 Posities |
| Rij |
Enkele Rij |
| Koppelingsoriëntatie |
Horizontaal / Rechte Hoek naar PCB |
| Montage |
Surface‑Mount SMD, Tape & Reel verpakking |
| Polarisatie |
Ja, anti‑verkeerd‑stekker |
| Vergrendeling |
Wrijvingsslot voor veilige koppeling |
| Kruisverwijzing |
Molex 51146 serie |
Materiaal & Elektrische Kenmerken
| Item |
Specificatie |
| Contactmateriaal |
Fosforbrons |
| Contactbeplating |
Volledig verguld over nikkelbasis |
| Behuizingsmateriaal |
Hoge‑temp thermoplast, UL94V‑0 |
| Nominale Stroom |
1A per pin (AWG 28‑32) |
| Nominale Spanning |
125V AC/DC |
| Max. Contactweerstand |
≤ 20 mΩ |
| Min. Isolatie Weerstand |
≥ 1000 MΩ |
| Weerstandsspanning |
500V AC / 1 min |
Omgevings- & Soldeerhandleiding
| Item |
Specificatie |
| Bedrijfstemperatuur |
-40 ℃ ~ +105 ℃Alibaba.co... |
| Opslagtemperatuur |
-25 ℃ ~ +60 ℃ |
| Soldeerprofiel |
Conform met loodvrij SMT reflow (Piek 260 ℃ max) |
| Conformiteit |
RoHS, REACH |
| Opmerking |
Oefen geen mechanische stress uit tijdens of na reflow solderen |
Productkenmerken
- Ultradunne horizontale haakse SMD montage, lage printplaatruimtebezetting voor slank apparaatontwerp
- Fosforbrons contactbasis met volledige vergulding, lage contactweerstand, uitstekende anti‑corrosie & anti‑oxidatie prestaties
- Gepolariseerde keying functie om omgekeerde invoer te voorkomen; ingebouwd wrijvingsslot zorgt voor stabiele koppeling, anti‑val bij trillingsschokken
- Behuizing: hittebestendig UL94V‑0 thermoplast, compatibel met standaard loodvrije reflow soldeerprofiel
- 2‑20 configureerbare posities; strikt overeenkomend met Molex 51146 printplaatvoetafdruk, directe drop‑in vervanging zonder printplaatmodificatie
- Tape‑en‑reel drager voor automatische pick‑and‑place; aangepaste pin counts & plating opties beschikbaar voor OEM projecten
Productvoordelen
- Directe drop‑in vervanging: 1:1 voetafdruk compatibel met Molex 51146, geen printplaat herontwerp nodig, verkort projectcyclus & BOM migratierisico
- Volledig verguld contact: Vergeleken met de standaard vertinde versie, betere prestaties voor toepassingen met hoge luchtvochtigheid, gevoelig voor trillingen, lange levensduur, lager risico op intermitterende verbindingen
- Productievriendelijk: Geoptimaliseerde SMD pad lay-out, stabiele tape‑en‑reel drager, hoge pick‑and‑place opbrengst voor massaproductie
- Flexibele aanpassing: Ondersteuning voor aangepaste pin count, plating dikte, speciale verpakking voor OEM/ODM projecten
- Kost‑geoptimaliseerd alternatief: Stabiele binnenlandse toeleveringsketen, kortere doorlooptijd vs geïmporteerde originele onderdelen, concurrerende totale kosten voor middelgrote tot grote orders
Toepassing
- Consumentenelektronica: Kleine huishoudelijke apparaten, draagbare apparaten, slimme panelen, draagbare apparatuur
- Display & Touch Module: Interne signaalaansluiting LCD / OLED display, touch screen modules
- Industriële Controle: Compacte sensoren, kleine controllers, beveiligings- & alarmapparatuur
- Medisch Apparaat: Draagbare medische instrumenten (alleen signaalniveau aansluiting)
- IoT & Slimme Hardware: Slimme sensor nodes, miniatuur communicatiemodules
Kiezer Gids Klant
- Selectie pin count: Bevestig werkelijke signaal/stroomkanalen; selecteer dienovereenkomstig 2‑20P. Vermijd over‑specificatie pin count om printplaatruimte te besparen.
- Keuze plating: Kies de volledig vergulde versie voor hoge luchtvochtigheid, trillingen, lange levensduur vereisten; vertind alternatief beschikbaar voor kostengevoelige algemene projecten.
- Printplaat ontwerp: Volg de aanbevolen pad lay-out van WT125JW (hetzelfde als Molex 51146 voetafdruk). Wijzig de padgrootte niet willekeurig.
- Herinnering koppeling: Gebruik bijpassende behuizing & krimptangen compatibel met 51146 serie; gebruik AWG 28‑32 draaddikte.
- Assemblage: Moet tape‑en‑reel gebruiken voor automatische SMT; handmatige assemblage is alleen toegestaan voor kleine‑batch prototypes.
- Solderen: Volg strikt de loodvrije reflow temperatuurcurve; vermijd secundaire herhaalde hoge‑temperatuur reflow.
FAQ
1. V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
2. V: Ik kan het product niet vinden in uw catalogus, kunt u dit product voor mij maken?A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
3. V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks gratis connector samples voor testen. Maar u moet betalen voor de verzendkosten.
4. V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd.
5. V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Deur-tot-Deur service. Voor grote pakketten kunnen we ze per lucht of over zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volg strikt ISO9001, IQC, OQC, IPQC, QA bezetten 10% van onze afdeling Kwaliteit. Al onze producten worden getest door CCD.
8. V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie en prijslijst geven.
9. V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Wat betreft aangepaste verpakkingen, er is geen probleem om uw logo of andere informatie op de verpakking te zetten. Alleen moet worden opgemerkt dat dit extra kosten met zich meebrengt.
10. V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
