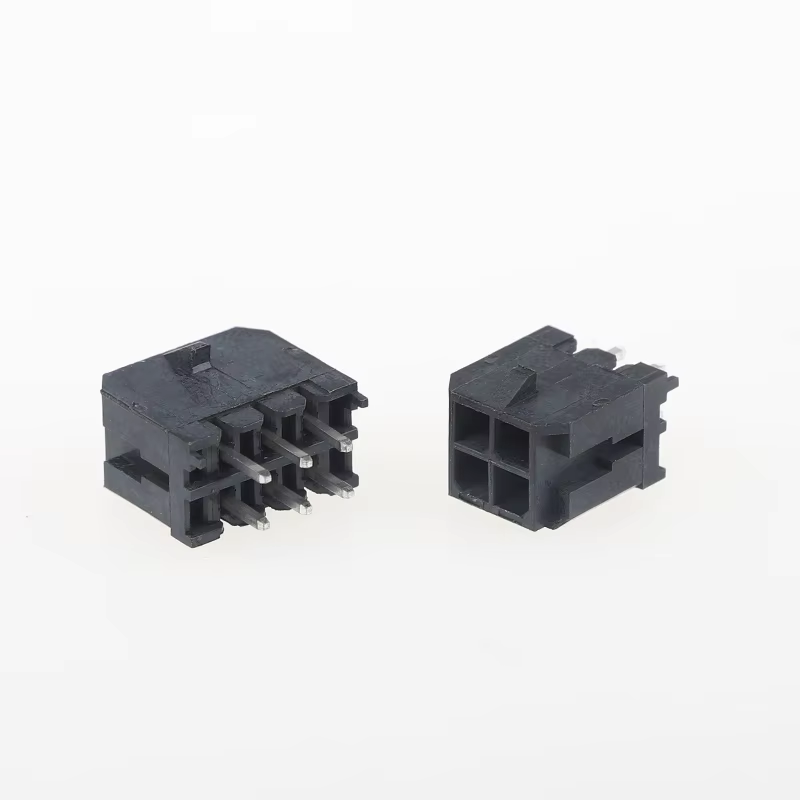

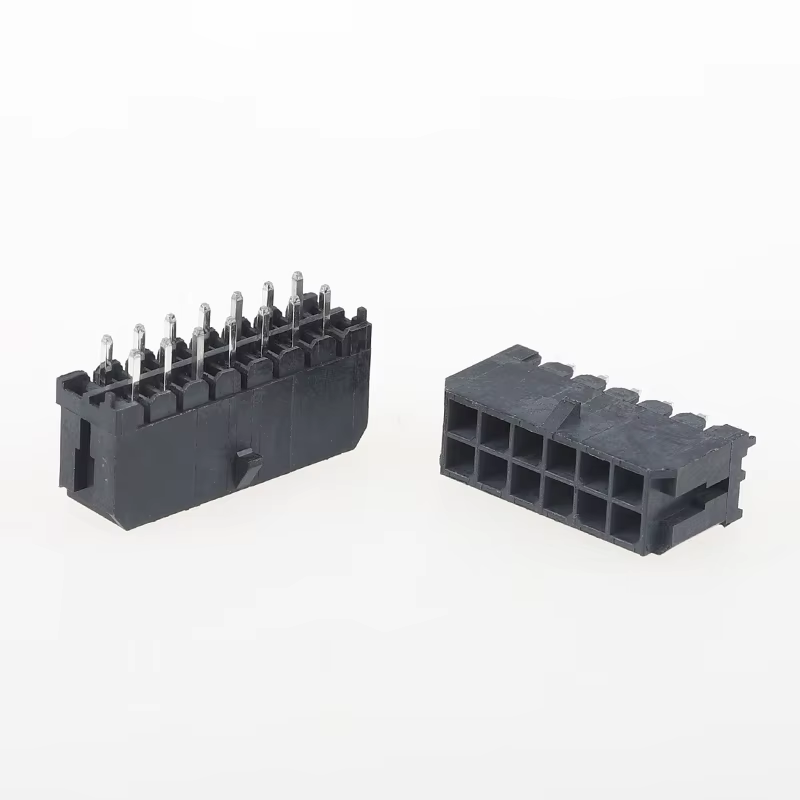

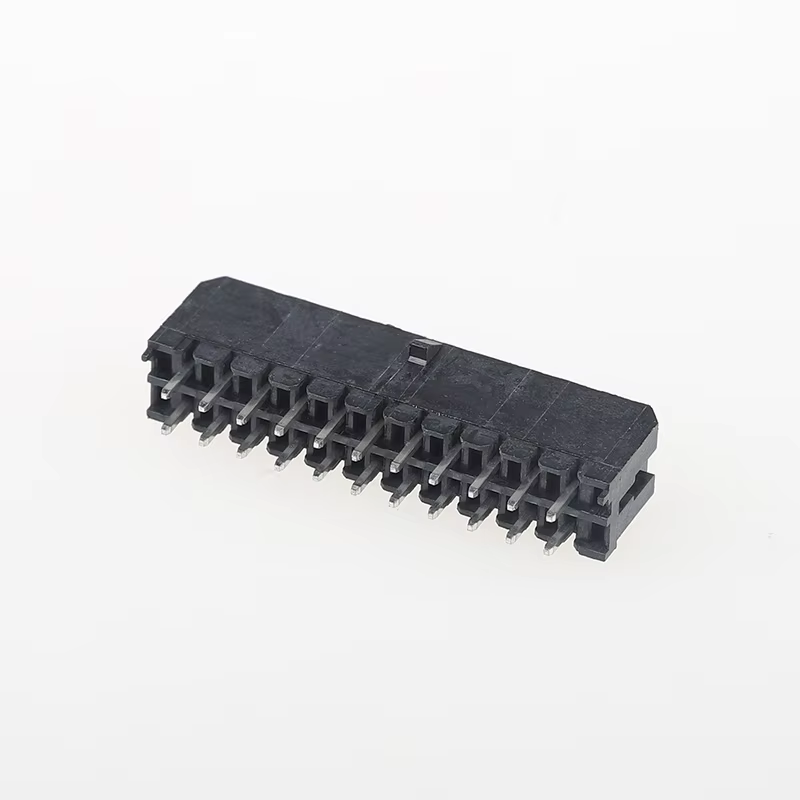

MX3.0 Connector Small 5557 | 43045 Serie Dubbelrij Rechte Pin Header (3.0 mm Pitch)
Product Highlights
✅ Compacte dubbelrijige 3.0 mm wire-to-board header, vormvast compatibel met Molex 43045 serie (Small 5557 / MX3.0)
✅ Ondersteunt zowel stroom- als signaaloverdracht, tot 8.5 A per circuit voor compacte, stroomdichte ontwerpen
✅ Positieve vergrendeling en polarisatiepen voorkomen verkeerd aansluiten en onbedoeld loskoppelen bij trillingen
✅ UL94V-0 behuizing voor hoge temperaturen, compatibel met golf- en reflow-soldeerprocessen

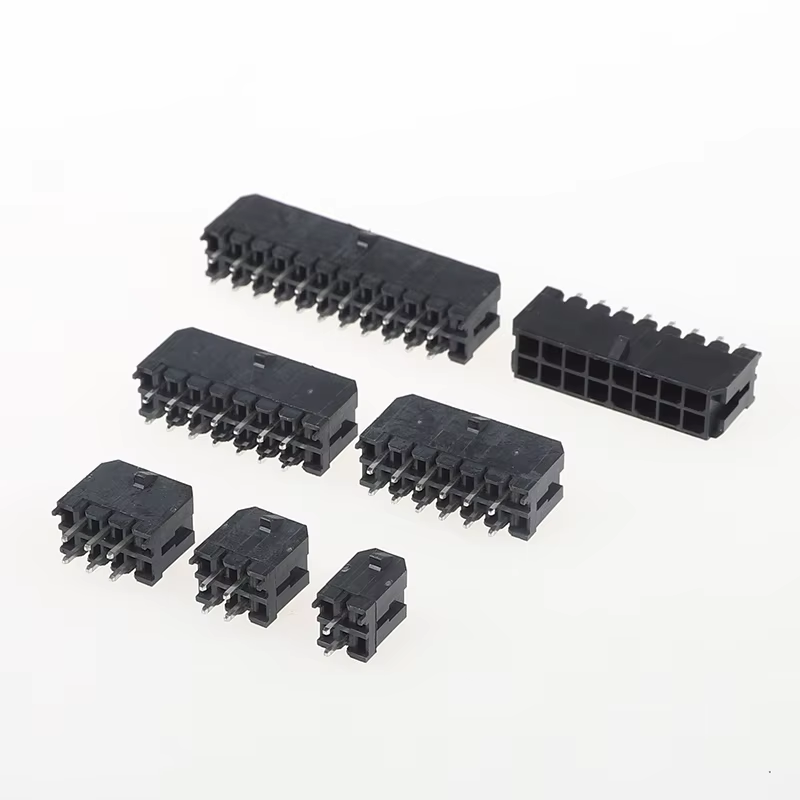

✅ Breed circuitbereik 2-24 posities, stabiele levering, kosteneffectief drop-in alternatief voor Molex 43045 serie
Technische Specificaties
Algemene Mechanische Parameters
| Item |
Specificatie |
| Producttype |
Dubbelrijige Rechte Through-hole Pin Header |
| Pitch |
3.0 mm |
| Aantal Circuits |
2-24 Posities |
| Montagestijl |
Verticale Through-hole |
| Koppelingspartner |
43025-serie receptacle behuizing |
| PCB Dikte |
Aanbevolen 1.6 mm |
| Behuizingsstijl |
Afgeschermd met polarisatiepen & vergrendelingsnok |
| Koppelcycli |
Minimaal 300 cycli |
Materiaalen Elektrische Kenmerken
| Item |
Specificatie |
| Behuizingsmateriaal |
Hoge temperatuur thermoplast UL94V-0 |
| Contactmateriaal |
Messing |
| Contactbeplating |
Mat Tin over Nikkel basis |
| Nominale Stroom |
Max. 8.5 A per contact (derating met temperatuurstijging) |
| Nominale Spanning |
600 V AC/DC |
| Max. Contactweerstand |
≤ 20 mΩ |
| Min. Isolatie Weerstand |
≥ 1000 MΩ |
| Weerstaanspanning |
1500 V AC / 1 min |
| Toepasbaar Draaddikte |
AWG 18-30 (alleen meeraderige draad) |
Omgevings- en Soldeerhandleiding
| Item |
Specificatie |
| Bedrijfstemperatuur |
-40 °C ~ +105 °C |
| Opslagtemperatuur |
-20 °C ~ +85 °C |
| Soldeerproces |
Compatibel met golfsolderen / IR Reflow |
| Piek Soldeertemperatuur |
Max. 265 °C (≤ 10 seconden verblijf) |
| Vochtigheidstest |
90-95 % RV @ 40 °C, 96 uur gekwalificeerd |
| Conformiteit |
RoHS-2 conform |
Productkenmerken
- Dubbelrijige 3.0 mm pitch, verticale rechte through-hole constructie, afgeschermde behuizing voor pinbescherming
- Ingebouwde polarisatiepen & positief vergrendelingsmechanisme: anti-verkeerd aansluiten, anti-losraken bij schokken en trillingen
- Hoge temperatuur LCP / PA66 UL94V-0 behuizing, bestand tegen soldeer thermische stress tot 265 °C piek temperatuur
- Messing contact met mat tin beplating, lage contactweerstand, stabiele stroom-signaalprestaties
- Strikte coplanariteitscontrole voor consistente through-hole soldeerprestaties
- Volledig circuitopties: 2-24 posities, ondersteunt gemengde spanning stroom- en signaallussen
- Past op 43025-serie receptacle behuizingen & bijpassende krimptangen, volledig modulaire kabelboom assemblage
Productvoordelen
- Ruimtebesparende dichtheid: 3.0 mm dubbelrijige lay-out bereikt een hoger kanaalaantal binnen een beperkte PCB-voetafdruk vergeleken met 4.2 mm pitch connectoren.
- Anti-falen mechanisch ontwerp: polarisatiepen elimineert risico op omgekeerd aansluiten; positieve vergrendeling behoudt verbinding onder trillingen, vermindert veldfoutpercentage.
- Brede stroom-signaalbalans: behandelt zowel signaallussen als matige stroomcircuits, vermindert het aantal verschillende BOM-onderdelen voor uw project.
- Fabrikagevriendelijk: strikte pin coplanariteit garandeert consistente through-hole soldeeropbrengst, minimaliseert open-pin defecten tijdens massaproductie.
- Leveringsketen veerkracht: kosteneffectief mechanisch alternatief voor Molex 43045 serie, helpt risico op componenttekorten bij OEM's te beperken, flexibele MOQ voor prototyping & massaproductie.
- Volledig modulair ecosysteem: bijpassende behuizingen, krimptangen beschikbaar, ondersteunt interne kabelboom assemblage.
Toepassing
- Industriële automatisering: PLC, servo-aandrijvingen, sensormodules, fabrieksbesturingseenheden
- Voeding & UPS: interne stroom-signaal interconnectie voor schakelende voedingen
- Telecom & netwerken: router, switch, hulpvoedingaansluitingen basisstation
- Consumentenelektronica: medische apparaten, LED-drivers, huishoudelijke apparaten
- Nieuwe energieapparatuur: batterijbeheer hulp signaal & laagvermogen distributie
- Test & meting: testfixtures, interne bedrading van laboratoriuminstrumenten
Klantselectiegids
- Bevestig het exacte aantal circuits (2-24P). Over- of onderdimensioneer het kanaalaantal niet.
- Definieer de werkelijke werkstroom per pin: pas 30%-40% stroomderating toe voor omgevingen met hoge temperaturen (> 85 °C).
- Verifieer de PCB-dikte: deze header is voor standaard 1.6 mm PCB; aangepaste pinlengte vereist voor niet-standaard borddikte.
- Bevestig de koppelingsbehuizing: moet worden gekoppeld aan 43025-serie compatibele receptacle behuizing en bijpassende krimptangen.
- Selectie draaddikte: AWG 18-22 voor hoogstroomlussen; AWG 24-30 voor pure signaalcircuits, alleen meeraderige draad; massieve draad wordt niet aanbevolen.
- Omgevingscondities: als het apparaat werkt onder zware trillingen of hoge luchtvochtigheid, valideer dan de mechanische retentie & thermische derating vóór massaproductie.
- Voor alternatief-voor-Molex project: voer koppelingscontrole, soldeertest & omgevingsvalidatie uit vóór formele projectoverdracht.
Veelgestelde Vragen
1. V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
2. V: Ik kan het product niet vinden in uw catalogus, kunt u dit product voor mij maken?A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
3. V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet betalen voor de verzendkosten.
4. V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd.
5. V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is een deur-tot-deur service. Voor grote pakketten kunnen we ze per lucht of per zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Strikt gehoorzaam aan ISO9001, IQC, OQC, IPQC, QA nemen 10% van onze kwaliteitsafdeling in beslag. Al onze producten worden getest door CCD.
8. V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven.
9. V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben veel aangepaste producten gemaakt voor onze klanten voorheen (voornamelijk kabelbomen). Wat betreft aangepaste verpakkingen, er is geen probleem omdat we uw logo of andere informatie op de verpakking zetten. Alleen moet worden opgemerkt dat dit extra kosten met zich meebrengt.
10. V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
