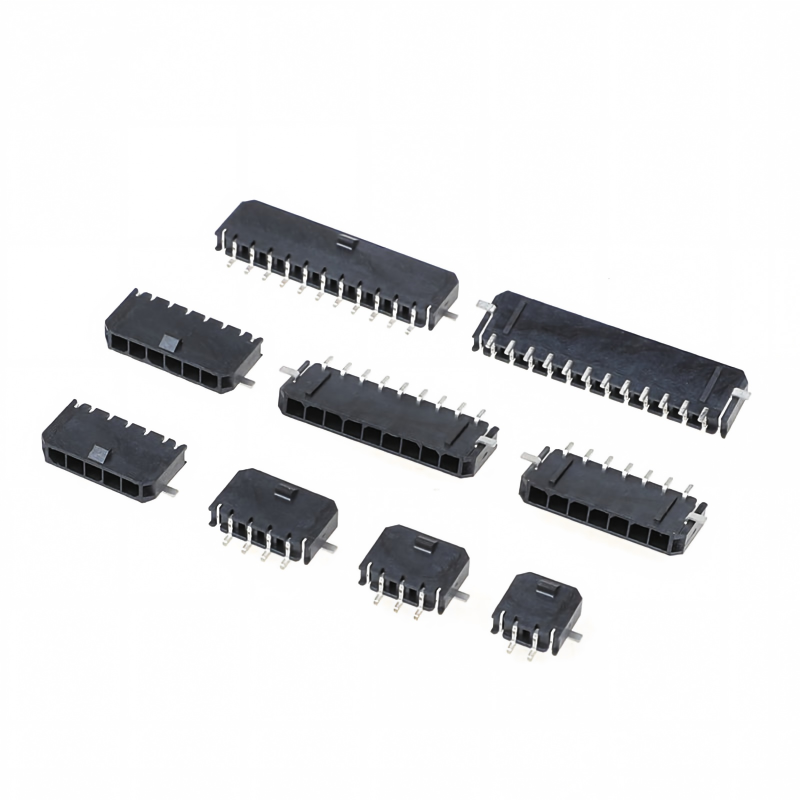

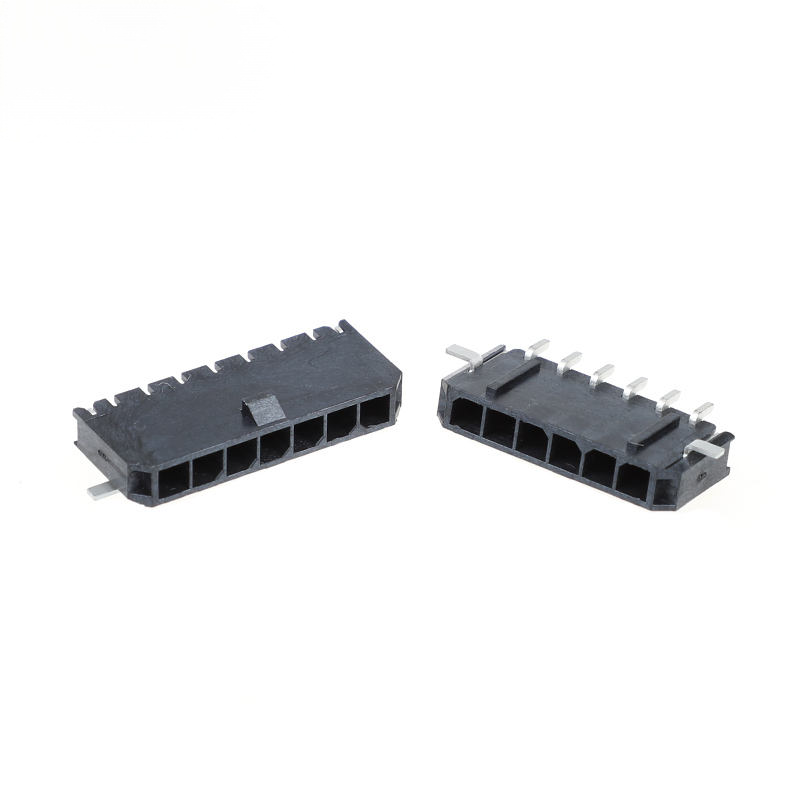

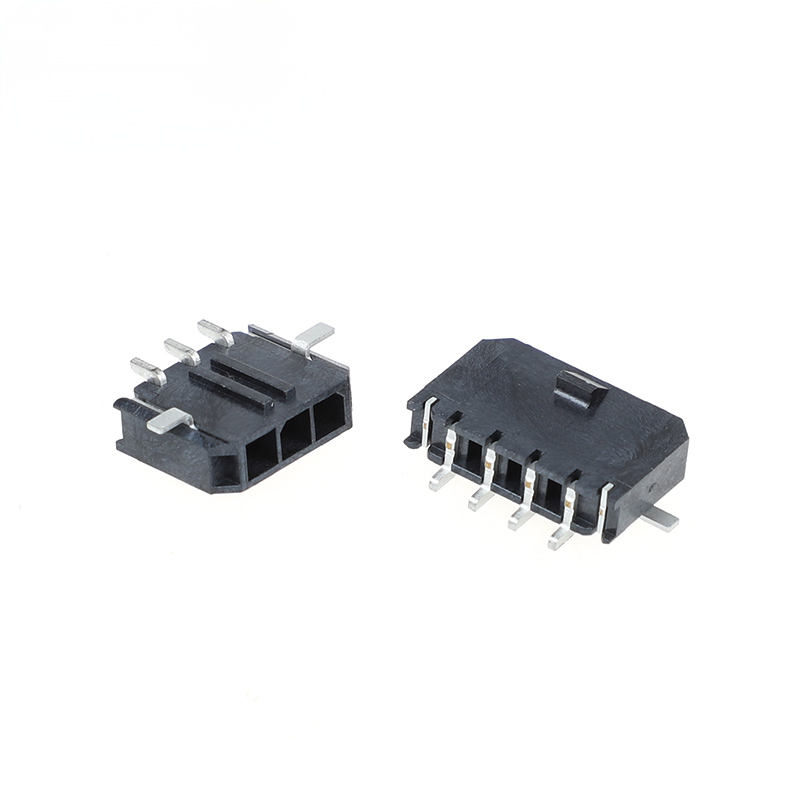

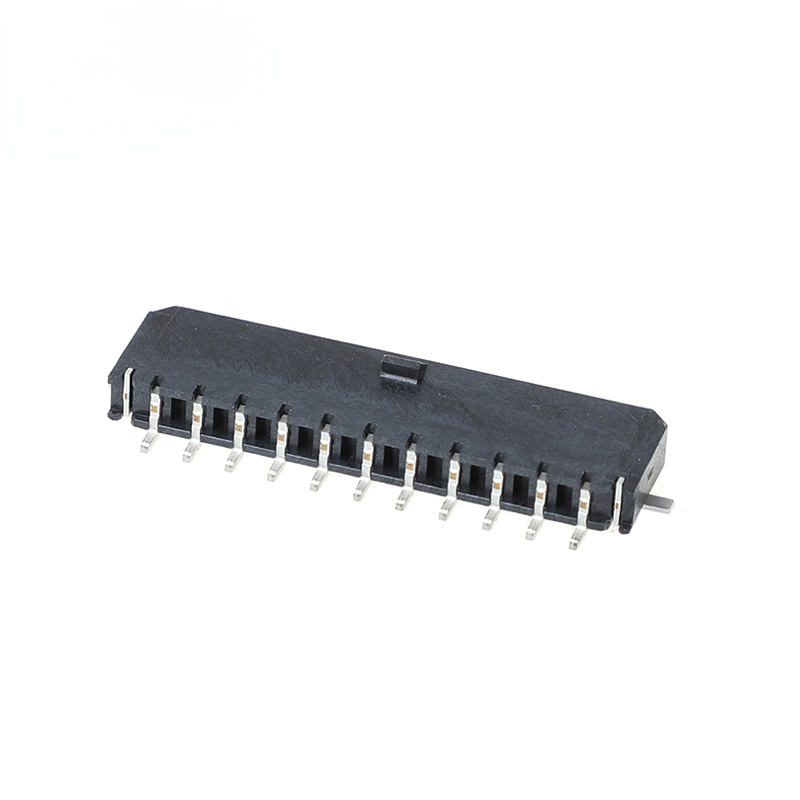

MX 3.0mm Pitch Horizontale Enkele Rij Automotive Connector 5557 2P-12P (Vervangt MOLEX 43650)
Product Highlights
- Directe drop-in vervanging voor MOLEX 43650 Micro-Fit 3.0 enkele rij haakse connector, volledige mechanische en elektrische interoperabiliteit met Molex
- 3.0 mm pitch, enkele rij, 2-12 posities, horizontale haakse wire-to-board oplossing
- Automotive-grade behuizing voor hoge temperaturen, gloeidraad-geschikt, RoHS-REACH conform
- Maximaal 8.5 A per circuit, gemengde signaal- en laagvermogen stroomlevering in compacte footprint
- Stabiele voorraadondersteuning, flexibele MOQ, kosteneffectief alternatief voor tweede leverancier
Technische Specificaties
Algemene Mechanische Parameters
| Item |
Specificatie |
| Pitch |
3.00 mm |
| Positiebereik |
2-12P, enkele rij |
| Oriëntatie |
Horizontaal / Haaks |
| Koppelcycli |
≥30 cycli |
| Aanbevolen PCB-dikte |
1.6 mm |
| Montagetype |
Through-hole / SMD tape-and-reel |
| Behuizingskleur |
Zwart |
| Vergrendeling |
Gepolariseerde anti-verkeerd-insteken kap, PCB-retentiepen |
Materiaal & Elektrische Kenmerken
| Item |
Specificatie |
| Behuizingsmateriaal |
Thermoplast voor hoge temperaturen, UL94V-0 |
| Contactmateriaal |
Messing |
| Contactbeplating |
Matte tin / selectieve vergulding optioneel |
| Nominale stroom |
Max. 8.5 A per pin (afhankelijk van draaddikte & temperatuurderating) |
| Nominale spanning |
600 V AC/DC |
| Contactweerstand |
≤ 15 mΩ |
| Isolatieweerstand |
≥ 1000 MΩ |
| Weerstandsspanning |
1500 V AC, 1 min |
| Toepasselijke draad AWG |
20-30 AWG |
Omgevings- & Soldeerhandleiding
| Item |
Specificatie |
| Bedrijfstemperatuur |
-40 °C ~ +125 °C |
| Opslagtemperatuur |
-45 °C ~ +130 °C |
| Vibratieweerstand |
Voldoet aan algemene automotive kabelboom vibratievereisten |
| SMT Reflow Profiel |
Piek temp ≤ 260 °C, totale blootstelling ≤ 10 s |
| Through-hole Solderen |
Wave-solder max. 260 °C, 5 s verblijftijd |
| Conformiteit |
RoHS 2.0, REACH SVHC; Laag-halogeen optioneel |
Productkenmerken
1. 100% koppelingscompatibel met MOLEX 43650 serie Micro-Fit 3.0 contacten & behuizingen
2. Haakse horizontale enkele rij structuur, bespaart verticale PCB-ruimte
3. Hittebestendige thermoplastische behuizing, gloeidraad-gekwalificeerd voor automotive-grade vereisten
4. Gepolariseerde kap voorkomt verkeerde koppeling; ingebouwde PCB-lokalisatiepen voor nauwkeurige montage
5. Messing contact met tin/goud beplating opties, lage contactweerstand, anti-vibratie contactretentie
6. Ondersteunt through-hole / SMT montage; tape-and-reel verpakking beschikbaar voor automatische invoeging
7. RoHS, REACH SVHC conform; laag-halogeen materiaal optie beschikbaar op aanvraag
Productvoordelen
1. Drop-in alternatief voor MOLEX 43650, elimineert herontwerpkosten voor dubbele sourcing
2. Strikte controle van dimensionale toleranties, stabiele normale kracht, vermijdt risico op micro-vibratie ontkoppeling
3. Automotive-gekwalificeerde traceerbaarheid van grondstofbatches, geschikt voor projecten met hoge betrouwbaarheid
4. Flexibele opties: tin/goud beplating, through-hole / SMT, tape-reel / tray verpakking
5. Korte levertijd voor standaard posities, ondersteunt kleine batch prototypes & massaproductie orders
6. Volledige set ondersteunende contacten & krimphuizingen beschikbaar als one-stop kabelboom oplossing
Toepassing
- Automotive elektronica: interieurcontrollers, verlichtingsmodules, sensor kabelbomen, BMS hulp signaallinks
- Industriële automatisering: sensormodules, kleine servo-aandrijvingen, PLC perifere signaalinterfaces
- Nieuwe energie apparatuur: kleine voedingen, hulpbedrading voor batterijbeheer
- Medische apparatuur (niet-implanteerbaar): signaal- & laagvermogen interne verbindingen
- Smart home & consumenten hardware: voeding printplaat-naar-draad interconnectie
Klant Selectiegids
1. Bevestig positieaantal: 2-12P, overeenkomend met origineel MOLEX 43650 positienummer
2. Selecteer montagestijl: Through-hole voor sterke mechanische grip; SMT tape-reel voor snelle SMT assemblage
3. Selecteer beplating: Tin-beplating voor algemene signaalkringlopen; goud-beplating voor hoge vibratie / lange levenscyclus scenario's
4. Controleer draaddikte: 20-30 AWG; werkelijke stroom moet temperatuur-derating curve toepassen
5. Koppel altijd onze behuizing met contacten van dezelfde specificatie; het mengen van contacten van verschillende fabrikanten kan de contactprestaties verminderen
6. Voor automotive projecten: vraag materiaalcertificaat, CPK rapport, conformiteitsdocument aan vóór massaproductie
FAQ
1. V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
2. V: Ik kan het product niet vinden in uw catalogus, kunt u dit product voor mij maken?A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
3. V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet betalen voor de verzendkosten.
4. V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd.
5. V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is een deur-tot-deur service. Voor grote pakketten kunnen we ze per lucht of over zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Strikt voldoen aan ISO9001, IQC, OQC, IPQC, QA nemen 10% van onze kwaliteitsafdeling in beslag. Al onze producten worden getest door CCD.
8. V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel items hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle items die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven.
9. V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Wat betreft aangepaste verpakkingen, er is geen probleem om uw logo of andere informatie op de verpakking te zetten. Alleen moet worden opgemerkt dat dit extra kosten met zich meebrengt.
10. V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
