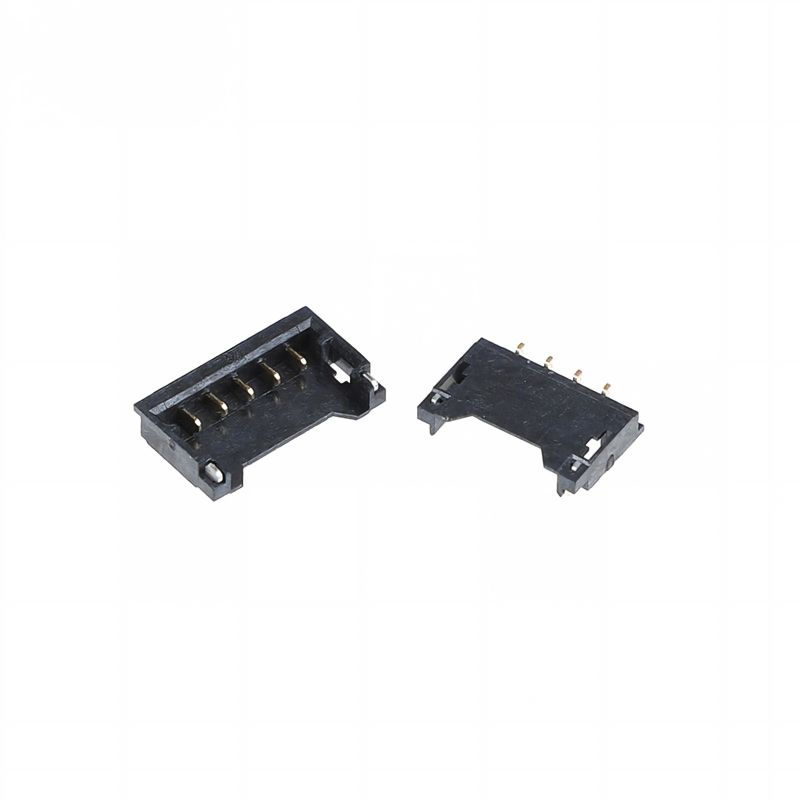

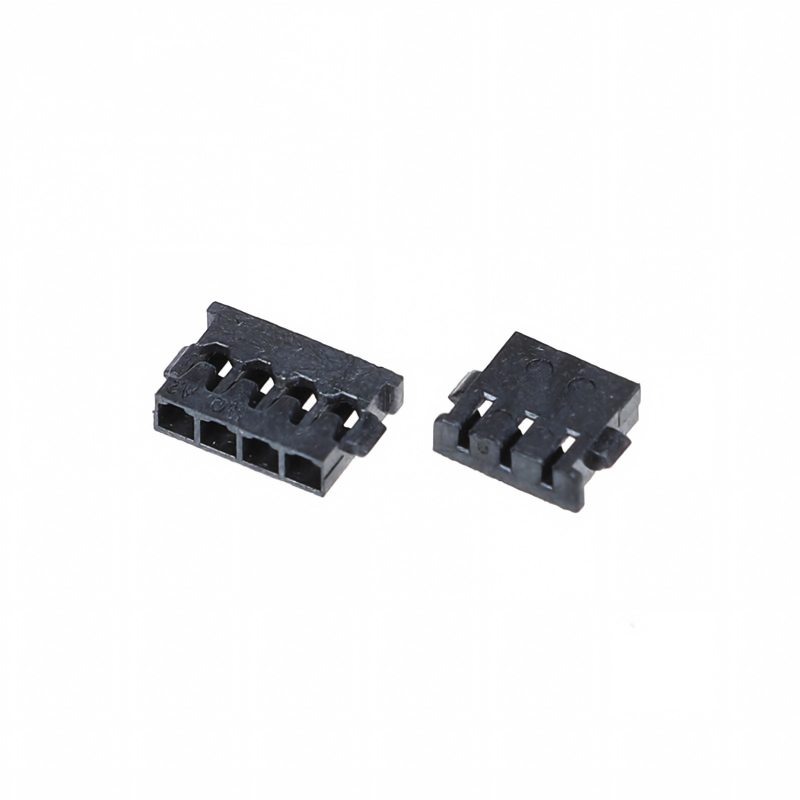

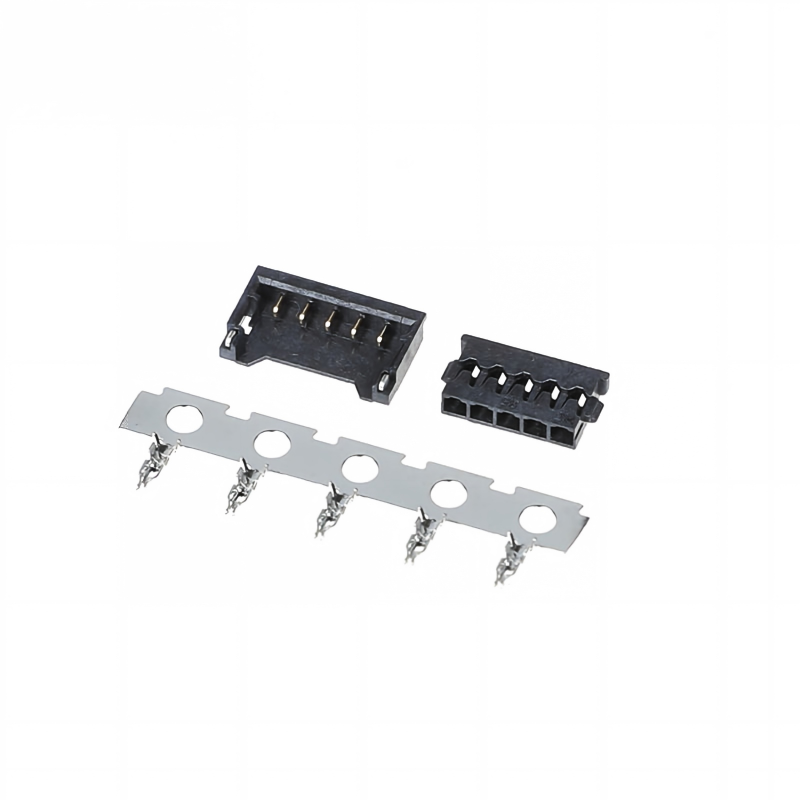

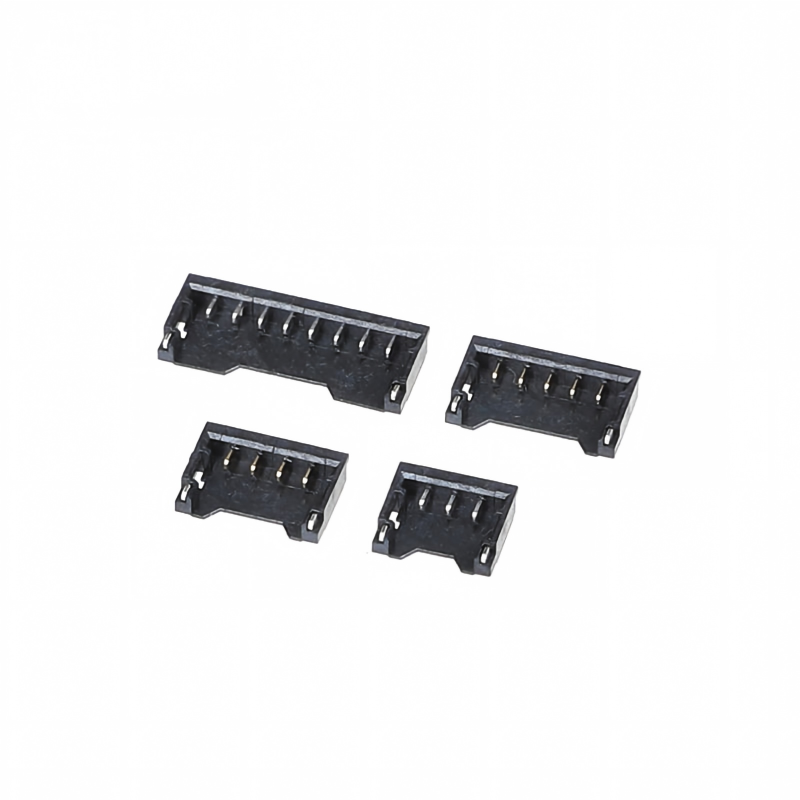

1,2 mm Batterijconnector met Rubberen Shell Connectoren | Molex 78171 / 78172 Alternatieven
Product Highlights
Directe drop-in vervanging voor Molex Pico-EZmate 78171 & 78172 serie, 1,2 mm pitch draad-naar-bord batterijconnector. Volledig compatibele footprint, krimptangen & mating interface. Kosteneffectieve tweede bron voor Li-polymeer batterijverbinding, SMT pick-and-place vriendelijk, RoHS-conform.
Technische Specificaties
Algemene Mechanische Parameters
| Item |
Specificatie |
| Pitch |
1,2 mm (0,047") |
| Circuitbereik |
2-7 Posities |
| Mating type |
Verticale draad-naar-bord |
| Gekoppelde hoogte |
1,55-1,65 mm |
| Terminatie-Header |
SMT oppervlaktemontage |
| Terminatie-Receptacle |
Krimptang |
| Toepasbaar draaddikte |
30-28 AWG |
| Behuizingskleur |
Zwart |
| Koppelcycli |
Minimaal 30 cycli |
Materiaal & Elektrische Kenmerken
| Item |
Specificatie |
| Behuizingsmateriaal |
Hittebestendig thermoplast |
| Materiaal connector |
Koper-nikkel-siliciumlegering/fosforbrons |
| Contactbeplating |
Tin / Goud over nikkel (optioneel) |
| Nominale stroom per pin |
1,5 A (AC/DC) |
| Nominale spanning |
50 V AC / DC |
| Max contactweerstand |
≤20 mΩ |
| Min isolatieweerstand |
≥100 MΩ |
| Weerstandsspanning |
500 V AC / 1 minuut |
Omgevings- & Soldeerhandleiding
| Item |
Specificatie |
| Bedrijfstemperatuurbereik |
-40 °C ~ +105 °C |
| Conformiteit |
RoHS, REACH SVHC conform |
| SMT soldeerprofiel |
Volg standaard SMT reflow profiel; piek temp ≤260 °C, duur ≤10s |
| Verwerkingsopmerking |
Vermijd mechanische schokken/kabeltrekken tijdens reflow & assemblage; krimp terminals niet te strak |
| Opslag |
Droge opslag, vermijd blootstelling aan hoge luchtvochtigheid voor SMT montage |
Productkenmerken
- 1,2 mm pitch, enkele rij, verticale koppeling, gekoppelde hoogte 1,55-1,65 mm low-profile ontwerp
- Polarisatiesleutel ingebouwd om verkeerde koppeling te voorkomen, schade door omgekeerde invoer te vermijden
- Frictieslotbehuizing voor stabiele retentie, bestand tegen trillingen & kabeluitval
- Open-top header ontwerp ondersteunt automatische SMT pick-and-place assemblage
- Krimptangen voor 30-28 AWG ultrafijne draad voor compacte batterijkabelboom
- Opties met goudkleurige contacten voor lage contactweerstand & anti-oxidatie
- Tape-en-reel verpakking voor SMT massaproductie met hoog volume
- 100% vorm-pasvorm-functie alternatief voor Molex 78171 /78172 serie
Productvoordelen
- Directe drop-in vervanging: Geen PCB-modificatie vereist voor origineel Molex 78171 /78172 ontwerp, snelle BOM tweede bron
- Kostenoptimalisatie: Concurrerende prijzen t.o.v. origineel merk, stabiele massale leveringscapaciteit
- Assemblagevriendelijk: SMT tape-reel verpakking, polarisatie anti-fout, vermindert assemblagefoutmarge
- Betrouwbare batterijverbinding: Lage contactweerstand, anti-vibratie vergrendelingsstructuur, stabiele stroomoverdracht voor Li-polymeer cellen
- Flexibele opties: Meerdere pin-aantallen, tin/goud beplating opties, ondersteuning voor aangepaste kabelboom service
- Korte levertijd: Standaard onderdelen op voorraad, monsters beschikbaar voor validatie
Toepassing
- Draagbare apparaten & slimme draagbare elektronica
- IoT sensoren & slimme huishoudelijke kleine apparaten
- Li-polymeer batterijpakketten & batterijbeheer modules
- Handgedragen medische draagbare apparatuur
- Consumenten kleine apparaten aangedreven door motoren
- Draagbare test- & meetinstrumenten
Klant Selectiegids
- Bevestig pin-aantal: 2-7 posities, match met batterijsignaal & stroomcircuitvereisten
- Draaddikte controle: gebruik strikt 30-28 AWG draad; te dikke draad veroorzaakt slechte krimp
- Beplating selectie: Goudbeplating heeft de voorkeur voor apparaten met hoge trillingen / lange levensduur; Tinbeplating voor kostengevoelige consumentenproducten
- Assemblageconditie: Bevestig SMT reflow temperatuur ≤260 °C; header is SMT type, receptacle is krimp-op-draad
- Validatie suggestie: Voer koppeltest, vibratietest & contactweerstandstest uit met onze monsters vóór massabestelling
- Opmerking tweede bron: Inter-koppelbaar met originele Molex 78171 /78172 serie voor gemengde leveringsprojecten
