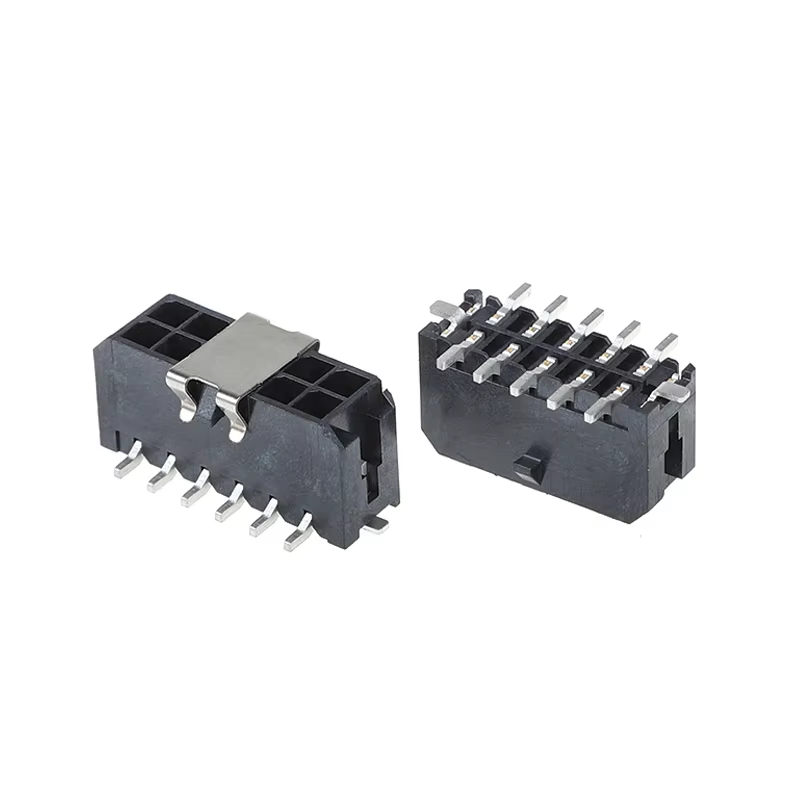

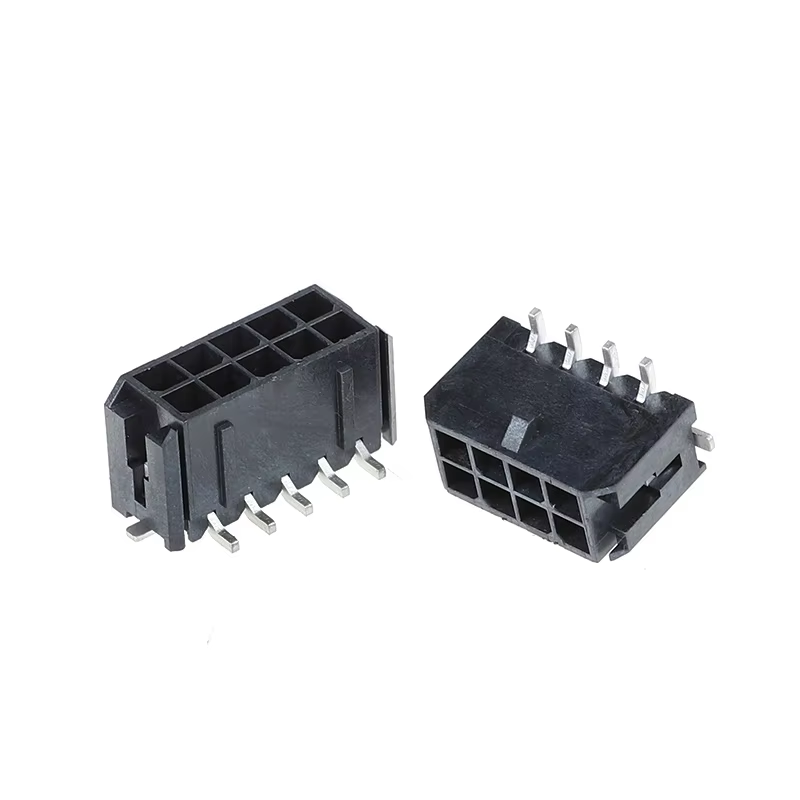

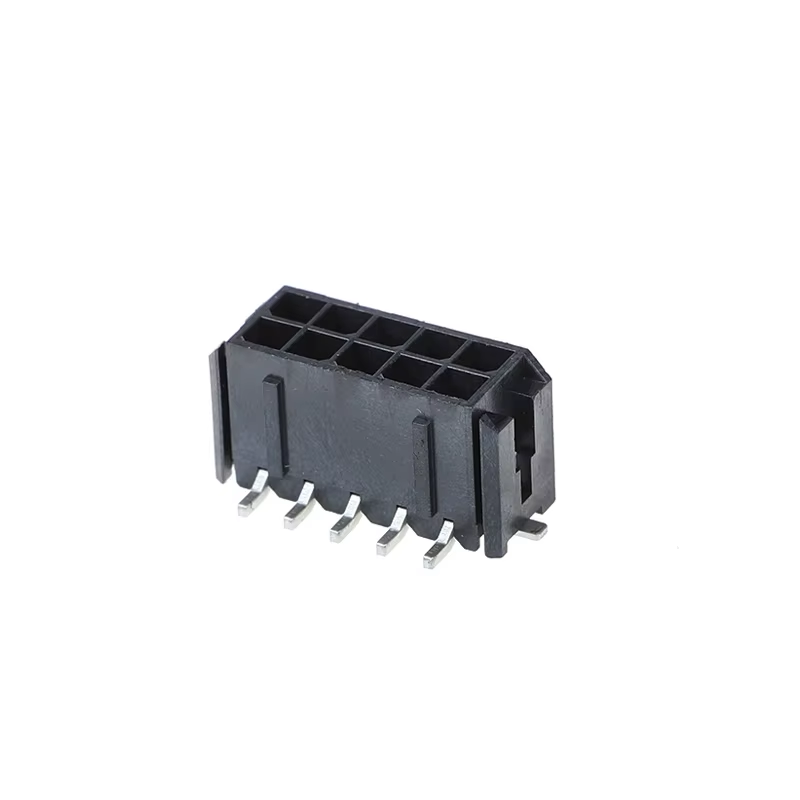

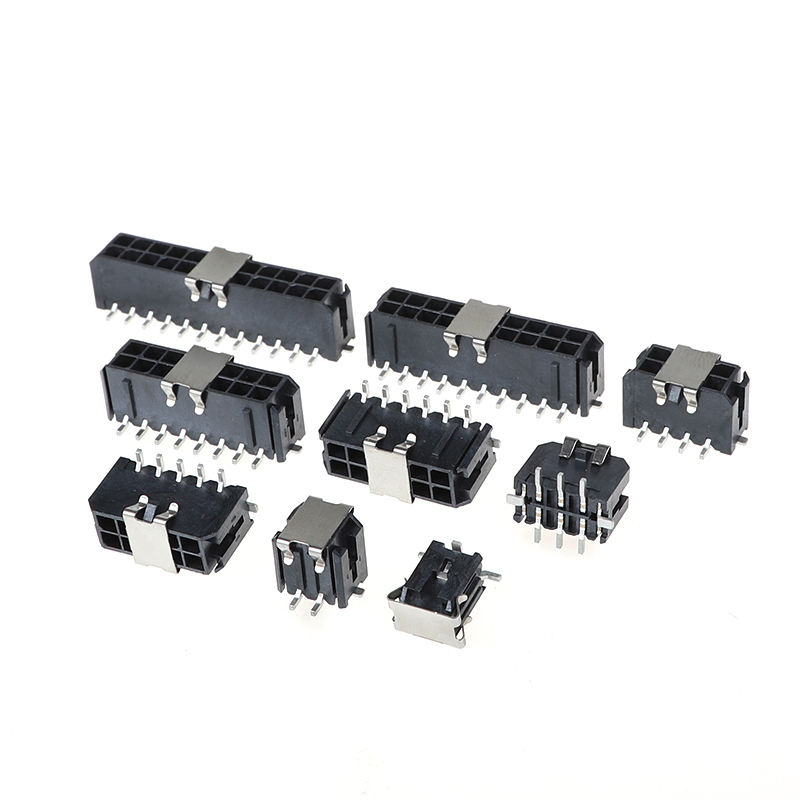

5557 Vertical 3.0MM Pitch Connector Dubbel Rij 4P-24P Vervangt Molex Connector 43045 Kabel Connector
Product Highlights
- Directe drop-in vervanging voor Molex 43045 Micro-Fit 3.0 serie
- Verticale dubbele rij, 3.0 mm pitch, volledig bereik: 4P-24P posities
- Wire-to-board oplossing voor stroom & lage snelheid signaal, 5A per contact rating
- Gepolariseerde vergrendelingsbehuizing, anti-verkeerde invoeging, hoge temperatuur UL94-V0 behuizing.
- Ondersteunt aangepaste kabelassemblage, tape-reel / bulkverpakking, OEM & ODM beschikbaar
Technische Specificaties
Algemene Mechanische Parameters
| Item |
Specificatie |
| Connector Type |
Wire-to-Board, Verticale Through-Hole Header |
| Pitch |
3.00 mm (0.118 inch) |
| Opstelling |
Dubbele Rij |
| Positiebereik |
4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P |
| Koppelcycli |
Min 30 cycli |
| Montagestijl |
Verticale Through-Hole voor PCB |
| Polarisatie |
Ja, anti-verkeerde invoeging |
| Vergrendelingsmechanisme |
Positieve behuizingvergrendeling |
Materiaal & Elektrische Kenmerken
| Item |
Specificatie |
| Behuizingsmateriaal |
Nylon 66 / LCP, UL94-V0 vlamvertragend |
| Terminal Materiaal |
Fosforbrons |
| Standaard Plating |
Tin over nikkel; Goud plating optioneel op contactgebied |
| Nominale Stroom |
5 A per contact (AWG 20-24 draad) |
| Nominale Spanning |
250 V AC / DC |
| Maximale Weerstaanspanning |
1500 V AC / 1 min, geen doorslag |
| Contactweerstand |
≤ 20 mΩ max |
| Isolatieweerstand |
≥ 1000 MΩ @500V DC |
| Toepasselijke Draad |
AWG 28 ~ AWG 20 gestrande koperdraad |
Omgevings- & Soldeerhandleiding
| Item |
Specificatie |
| Bedrijfstemperatuur |
-40 °C ~ +105 °C |
| Soldeerproces |
Loodvrij door-gaats solderen; Piek temp ≤260 °C, 30s max blootstelling, max 3 cycli |
| Opslagconditie |
Temperatuur: -10~40℃, Vochtigheid 40-70%RH; vermijd corrosief gas |
| Conformiteit |
RoHS-2.0 conform |
Productkenmerken
- Verticale dubbele rij header, 3.0 mm midden pitch, posities 4P-24P volledige dekking
- Gepolariseerde behuizing + positieve vergrendelingshendel: voorkomt omgekeerd koppelen, anti-vibratie anti-loskoppeling onder schokomgeving
- Hoge temperatuur UL94-V0 isolatiemateriaal, geschikt voor loodvrij reflow soldeerproces
- Fosforbrons contact terminal; tin plating standaard, goud plating optioneel voor vereisten in zware omgevingen Gemaakt in China...
- Brede draaddikte compatibiliteit: AWG 28-20 gestrande draad voor kabelboom krimpassemblage
- Drop-in mechanische uitwisselbaarheid met Molex 43045 serie, geen PCB footprint aanpassing nodig
- Meerdere verpakkingsopties: bulkzak, tray, tape-and-reel voor SMT / auto-insert productie
Productvoordelen
- Vermindering van supply chain risico's: Drop-in substituut voor Molex 43045, lost lange levertijd & componenttekort risico op, geen PCB herontwerp nodig.
- Kosten-geoptimaliseerde BOM: Gelijkwaardige mechanische-elektrische prestaties t.o.v. origineel merk, concurrerende stukprijs voor massaproductie.
- Robuuste anti-vibratie prestaties: Positief vergrendelingshendel ontwerp, stabiele verbinding voor trillingsgevoelige apparatuur.
- Flexibele aanpassing: Goud-geplateerde terminals, aangepaste pin count, afgewerkte kabelboom assemblage, meerdere verpakkingsmodi voor uw productielijn.
- Strikte inkomende-uitgaande QC: 100-procent dimensionale & elektrische steekproef test; zoutnevel, temperatuurcyclus validatie beschikbaar voor projectkwalificatie.
- Snelle technische ondersteuning: Datasheet, 2D tekening, monsterondersteuning voor klant prototype verificatie.
Toepassing
- Industriële automatisering: PLC, servo-aandrijvingen, sensor kabelboom, industriële stroommodules
- Consumentenelektronica: Voedingen, huishoudelijke apparaten, ventilator & motorregeling
- LED & verlichtingssystemen: LED driver board, slimme verlichting stroom-signaalverbinding
- Beveiliging & bewaking: Camera stroom board, toegangscontrole apparatuur
- Medische hulpapparatuur: Niet-kritieke signaal & stroom interconnecties
- Nieuwe energie laagspanning assemblages: BMS hulp signaal, batterijpakket interne bedrading
- Robotica & drone: Compacte stroomdistributie board interne draad-naar-PCB link
FAQ
1. V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
2. V: Ik kan het product niet vinden in uw catalogus, kunt u dit product voor mij maken?A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
3. V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet betalen voor de verzendkosten.
4. V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd.
5. V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Deur-tot-Deur service. Voor grote pakketten kunnen we ze per lucht of per zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Volg strikt ISO9001, IQC, OQC, IPQC, QA bezetten 10% van onze kwaliteitsafdeling. Al onze producten worden getest door CCD.
8. V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven.
9. V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben veel aangepaste producten gemaakt voor onze klanten (voornamelijk kabelbomen). Wat betreft aangepaste verpakkingen, er is geen probleem om uw logo of andere informatie op de verpakking te zetten. Alleen moet worden opgemerkt dat dit extra kosten met zich meebrengt.
10. V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
