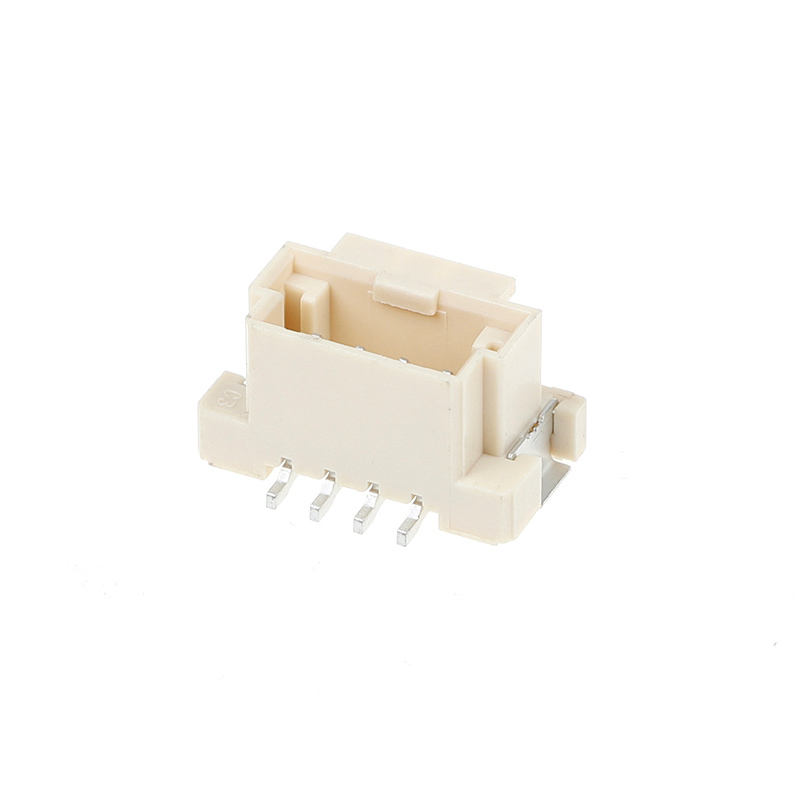

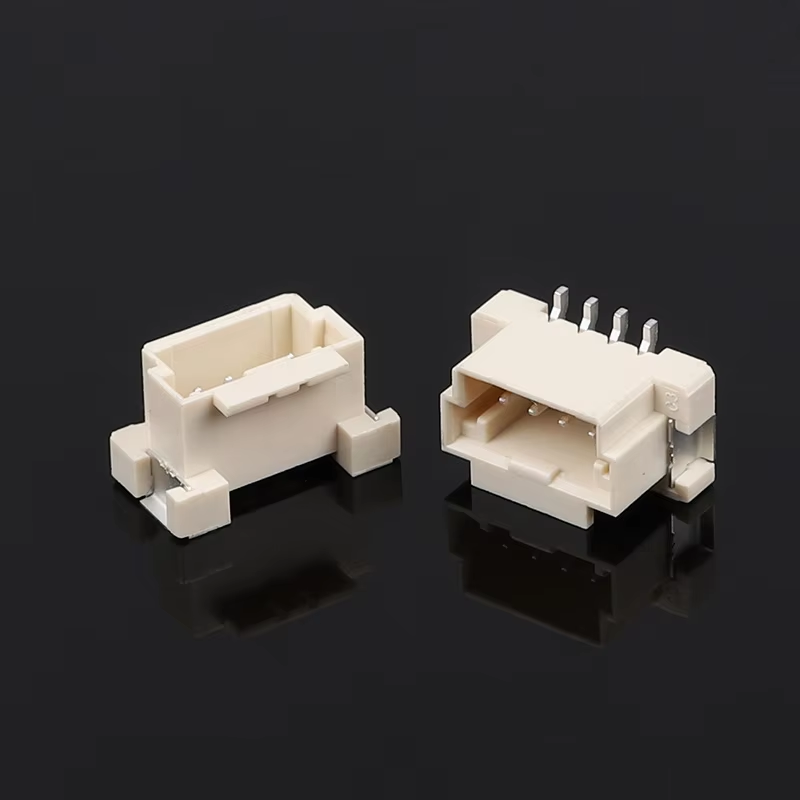

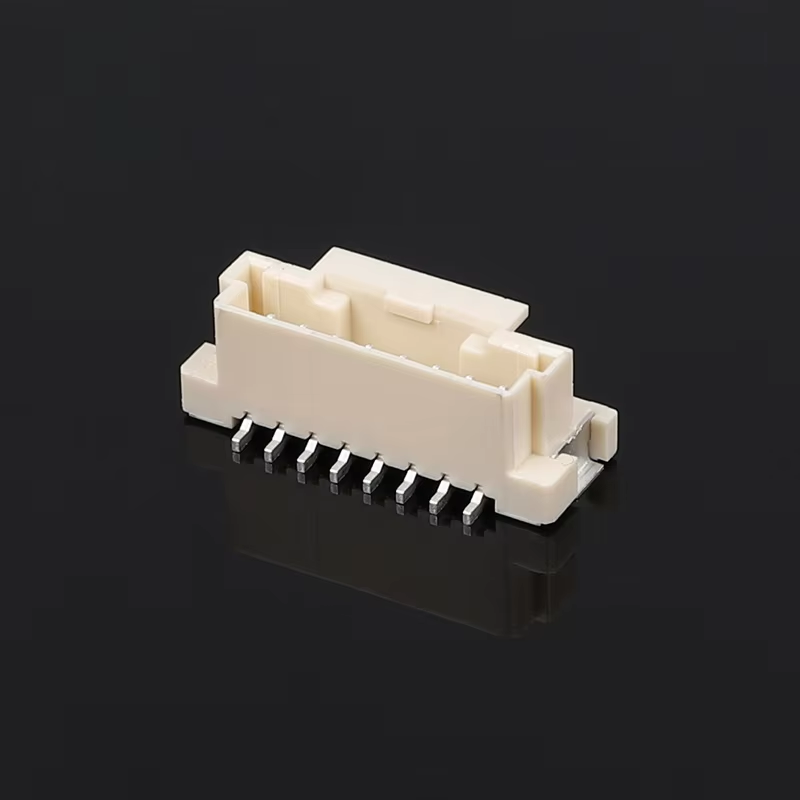

MX2.0mm Pitch Vertical Header Draad-naar-Printplaat Vrouwelijke Connector met Gesp
Product Hoogtepunten
- 2.0 mm pitch verticale draad-naar-printplaat vrouwelijke connector met geïntegreerde positieve vergrendelingsgespvoor anti-loskoppeling bij trillingen
- Enkelrijig ontwerp, pin-aantal: 2P-20P configureerbaar, ondersteunt zowel signaal- als laagvermogen DC-transmissie
- UL94V-0 behuizing voor hoge temperaturen, compatibel met doorlopende soldeerverbindingen; RoHS & REACH conform
- Hoorbare klik vergrendelingsstructuur, eenvoudig handmatig koppelen/ontkoppelen, voorkomt verkeerd koppelen met polarisatiesleutel
- Kosteneffectief drop-in alternatief voor gangbare 2.0 mm draad-naar-printplaat series, ondersteunt OEM/ODM-aanpassing
Product Technische Specificaties
Algemene Mechanische Parameters
| Item |
Specificatie |
| Pitch |
2.0 mm |
| Connector Type |
Draad-naar-Printplaat Vrouwelijke Verticale Header (Doorlopend) |
| Vergrendelingsmethode |
Positieve vergrendelingsgesp (latch) |
| Aantal Posities |
2 ~ 20P, enkele rij |
| Koppelcycli |
Min. 300 cycli |
| Houdkracht |
≥40N (volledig gekoppelde status) |
| Ontkoppelkracht |
8-25N |
| Printplaat Montage Type |
Doorlopend DIP |
| Aanbevolen Printplaat Dikte |
1.2-1.6 mm |
Materiaal & Elektrische Kenmerken
| Item |
Specificatie |
| Behuizingsmateriaal |
Nylon66 / PA9T, UL94V-0 |
| Contact Terminal |
Fosforbrons |
| Contact Plating |
Standaard: Tin over nikkel; Optioneel: Goud flash |
| Nominale Stroom |
2A per contact |
| Nominale Spanning |
250V AC/DC |
| Max. Weerstaanspanning |
800V AC / 1 min |
| Contactweerstand |
≤30 mΩ Max |
| Isolatieweerstand |
≥1000 MΩ Min |
| Geschikt Draaddikte |
22-30 AWG krimpdraad harnas |
Omgevings- & Soldeerhandleiding
| Item |
Specificatie |
| Bedrijfstemperatuur |
-25℃ ~ +85℃ |
| Opslagtemperatuur |
-40℃ ~ +105℃ |
| Soldeerproces |
Doorlopende golfsoldeer |
| Soldeertemperatuur & Duur |
260℃ max, ≤5 seconden |
| Conformiteit |
RoHS 2.0, REACH SVHC conform |
Product Kenmerken
- Geïntegreerde positieve vergrendelingsgesp: hoorbare "klik" feedback bij volledig gekoppeld, voorkomt onbedoeld loskoppelen in trillende omgevingen
- Polarisatiesleutel kenmerk: voorkomt omgekeerd verkeerd koppelen tijdens handmatige of assemblage-lijn invoeging
- Fosforbrons contact terminals met tin plating: stabiele contactprestaties, lage contactweerstand, goede soldeerbaarheid
- UL94V-0 vlamvertragend isolatiemateriaal, breed bedrijfstemperatuurbereik voor interne gesloten elektronica
- Verticale montage bespaart horizontale printplaatruimte; standaard doorlopende pin-lay-out voor eenvoudig printplaat lay-out ontwerp

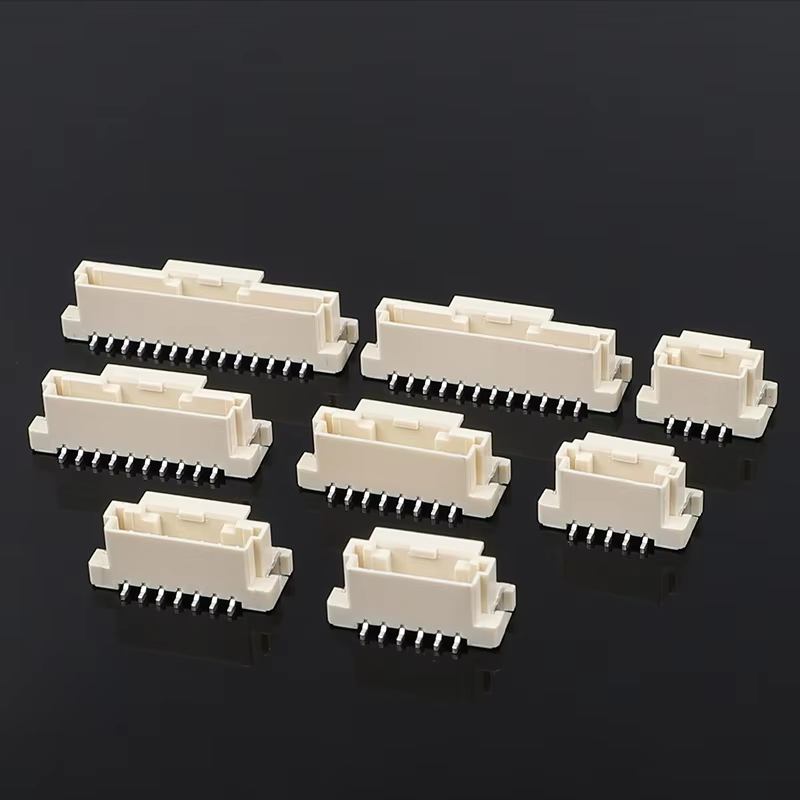

- Brede pin-aantal dekking 2P-20P, ondersteunt aangepaste pinlengte, plating opties & speciale behuizingskleur
- RoHS-REACH conform, geschikt voor wereldwijde markt exportvereisten
Product Voordelen
- Anti-trillings betrouwbaarheid: Ingebouwde gesp lost losse verbindingsrisico's op voor bewegende / schokgevoelige apparatuur versus alleen wrijvingsconnectoren
- Montagevriendelijk: Duidelijke hoorbare klik bevestiging, minder menselijke fouten tijdens handmatige montage, lagere after-sales intermitterende foutenpercentage
- Ontwerp flexibiliteit: Volledig 2-20P portfolio, ondersteunt aangepaste plating, kleur & pin modificatie voor speciale projectvereisten
- Leveringsstabiliteit: Standaard footprint compatibel met gangbare 2.0 mm draad-naar-printplaat oplossingen, korte levertijd voor massavolume
- Kosten-prestatie balans: Vermijd over-gespecificeerde premium prijzen; voldoet aan de meeste consumenten & industriële indoor laagspannings interconnectie eisen
- Klaar voor export: Volledige conformiteit voor EU en Noord-Amerika marktvereisten, beschikbare testrapporten op aanvraag
Toepassing
- Smart Home & Huishoudelijke Apparaten: kleine huishoudelijke apparaten, slimme sloten, luchtbevochtigers, interne bedrading van kookapparatuur
- IoT & Consumentenelektronica: sensoren, controllers, display modules, batterij-aangedreven draagbare apparaten
- Industriële Controle & Instrumentatie: kleine PLC modules, testinstrumenten, paneel-interne signaalverbindingen
- Medische Apparaten (niet-implanteerbaar): schoonheidsapparaten, interne laagspannings signaalbedrading van monitoringapparatuur
- Robotica & Automatisering: bedrading van kleine robot actuators, signaalverbindingen van ventilatoren & motoren
- Verlichting & Nieuwe energie hulpmodules: LED driver, kleine batterijbeheer hulp signaalharnas
Veelgestelde Vragen
1. V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
2. V: Ik kan het product niet vinden in uw catalogus, kunt u dit product voor mij maken?A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
3. V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks gratis connector samples voor testen. Maar u moet betalen voor de verzendkosten.
4. V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd.
5. V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is Deur-tot-Deur service. Voor grote pakketten kunnen we ze per lucht of over zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Strikt gehoorzaam aan ISO9001, IQC, OQC, IPQC, QA bezetten 10% van onze afdeling Kwaliteit. Al onze producten worden getest door CCD.
8. V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één controleren en u een specificatie- en prijslijst geven.
9. V: Kunt u aangepaste producten en aangepaste verpakking maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk draad harnassen). Wat betreft aangepaste verpakking, er is geen probleem om uw logo of andere informatie op de verpakking te zetten. Alleen moet worden opgemerkt dat dit extra kosten met zich meebrengt.
10. V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
