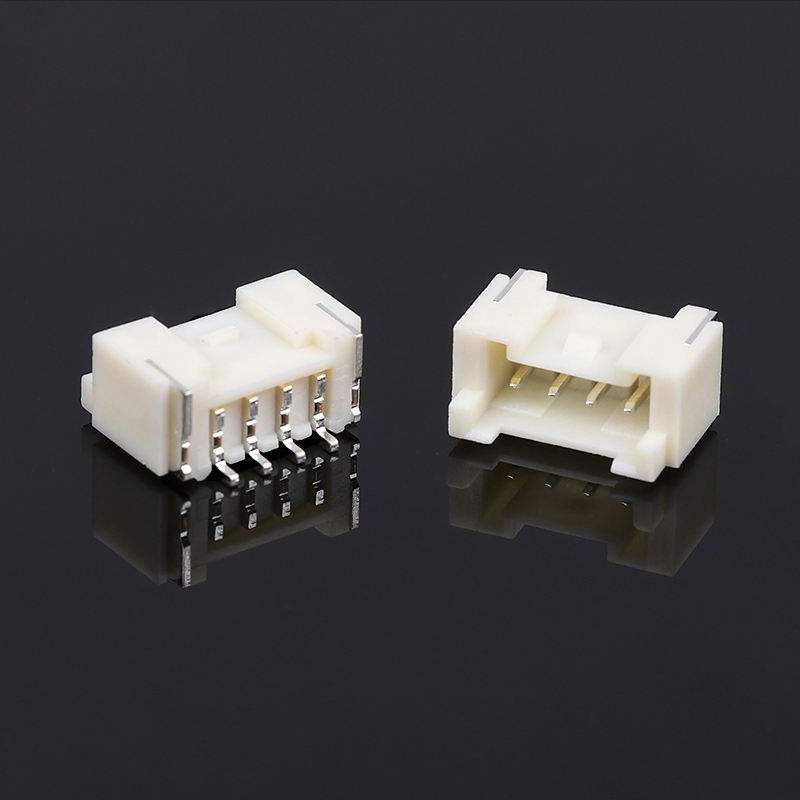

Gekleurde PA/PAE 2.0MM Pitch Horizontale SMT2P-16P LED Lighting Board End Connector
Hoogtepunten
2.0 mm pitch horizontale SMT wafer kop, tape-and-reel verpakken, 2-16 posities, geoptimaliseerd voor LED-verlichting PCB assemblage.volledig compatibel met SMT-automatische hogesnelheidsmontage, vermindert het aantal productiefouten bij verlichtingsmodules.
Technische specificaties van het product
Algemene mechanische parameters
| Artikel 1 |
Specificatie |
| Pitch |
2.0 mm |
| Positiebereik |
2 ‐ 16 P |
| Montage-type |
Horizontale / rechthoekige SMT-oppervlakbevestiging |
| Verpakking |
met een gewicht van niet meer dan 50 kg |
| Paringscycli |
Minimaal 300 cycli |
| Aanbeveling voor PCB-dikte |
1.6 mm |
| Optie van het platten |
met een gewicht van niet meer dan 50 kg |
Materiaal en elektrische kenmerken
| Artikel 1 |
Specificatie |
| Huismateriaal |
Hoogtemperatuur PA9T / PA10T, UL94‐V0 |
| Contactmateriaal |
Fosforbrons |
| Nominale stroom |
3 A per pin |
| Nominale spanning |
250 V wisselstroom/stroom |
| Aanvankelijke contactweerstand |
≤ 15 mΩ |
| Contactweerstand na milieu-test |
≤ 25 mΩ |
| Isolatieweerstand |
≥ 1000 MΩ |
| Voltage-bestendigen |
800 V wisselstroom, 1 minuut, geen storing |
| Werktemperatuur |
-25 °C ~ +85 °C |
Milieu- en soldeergids
| Artikel 1 |
Specificatie |
| SMT terugstroompiektemperatuur |
Maximaal 260 °C, verblijf ≤ 10 s |
| Bewaaromstandigheden |
Temperatuur -10 °C ~ +40 °C, luchtvochtigheid 40−70 % RH, gesloten spoel |
| Milieubeweging |
Weerstand biedt aan de algemene thermische cyclus van binnenverlichtingsmodules; NIET voor rechtstreekse blootstelling aan waterdichtheid buiten zonder extra behuizing |
| SMT-aanbeveling |
Vermijd overmatig volume van de soldeerpasta om te voorkomen dat tin-brug tussen aangrenzende pinnen |
Productkenmerken
- 2.0 mm standaardpitch, posities: 2-16 circuits, horizontale rechthoekige SMT-montage in één rij
- Tape-and-reel emboss verpakkingen, rechtstreeks toepasbaar op snelle SMT pick-and-place apparatuur
- UL94‐V0 hoogtemperatuurbestendige isolator, SMT-profiel voor terugstroomsoldering verdraagt
- Fosfor-bronzen contact met tin-/goudplatering, lage stabiele contactweerstand
- Ingebouwde polarisatie-sleutel, verhindert fouten bij de assemblage van de omgekeerde mating
- Geoptimaliseerde voetafdruk voor de lay-out van LED-PCB's, vermindert het risico van soldeerbruggen tijdens de massaproductie
- Multiple pin count-opties, ondersteunt signaal- en laagvermogensoverdracht voor verlichtingsmodules
Voordelen van het product
- Massaproductievriendelijk: Tape-reel SMT-toevoer elimineert handmatige plaatsing, verbetert de doorvoer voor OEM's voor verlichting, vermindert assemblage-gerelateerde defecten.
- Oplichtingsgerichte optimalisatie: Horizontale laagprofielmontage behoudt de verticale ruimte in dunne LED-verlichtingsarmaturen.
- Kosten-resultatenbalans: De tin-geplatte versie voldoet aan de meeste LED-verlichtingsvereisten; de goudgeplatte versie is beschikbaar voor projecten met hoge trillingen of een lange levensduur.
- Ontwerp tegen verkeerde paring: Polarisatie-sleutel vermijdt verkeerde aansluiting op de productielijn.
- Stabiel elektrisch vermogen: Gecontroleerde contactimpedantie vermindert de risico's van intermitterende verbindingen bij storingen van LED-modules.
- Flexible pin-count selectie: 2‐16P geldt voor kleine indicatorlichten tot aan de stuurplaten voor meerkanaalverlichting.
Toepassing
- LED-verlichting: paneelverlichting, strookverlichtingsmodules, onderverlichting, kastverlichting, smart luminaire driver boards
- Consumentenelektronica: kleine huishoudelijke apparaten, displaymodules
- Industriële besturing: sensor-PCB's, compacte besturingseenheden
- Smart Home: IoT-verlichtingscontrollers, interne aansluiting van slimme apparaten voor binnenshuis
