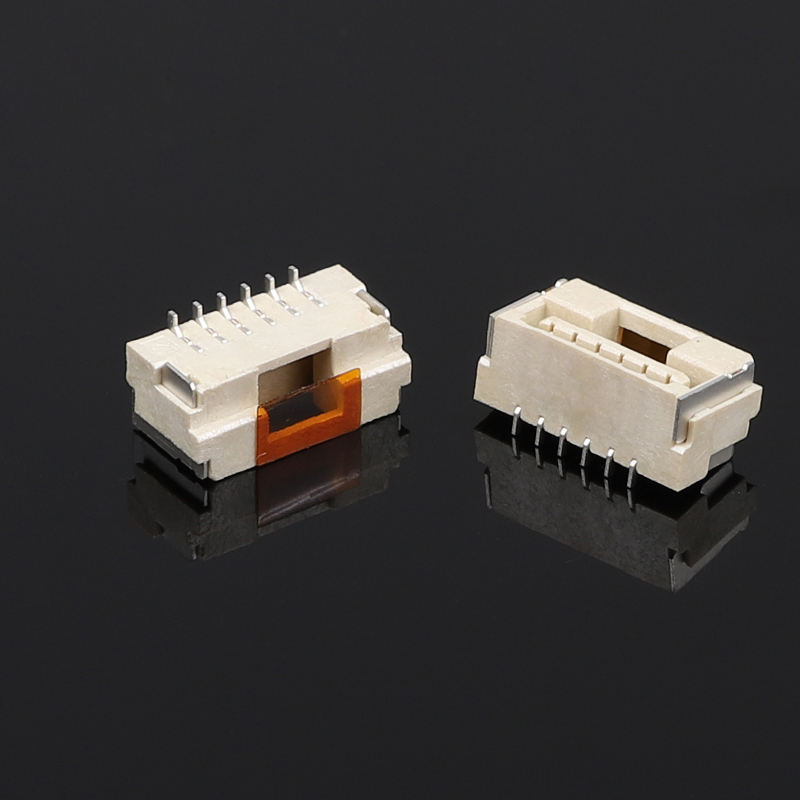

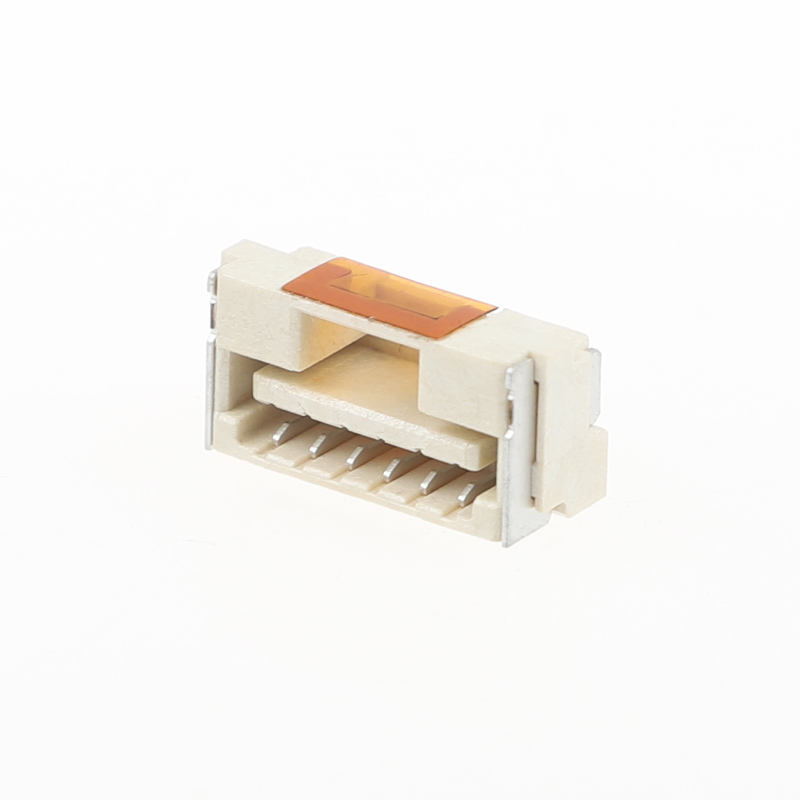

MX 1.25mm Pitch Horizontale SMT Connector met Gesp Vervangt 502386 WAFER Connector
Product Highlights
- Directe mechanische en elektrische drop-in vervanging voor Molex 502386 wafer serie, geen PCB-lay-out revisie nodig
- Horizontale right-angle SMT montage met geïntegreerde gesplatch, anti-vibratie veilige vergrendeling
- 1.25 mm compacte pitch, single-row wire-to-board oplossing voor ruimtebeperkte PCB-ontwerpen
- LCP behuizing voor hoge temperaturen, volledig compatibel met standaard SMT reflow soldeerproces
- Breed scala aan pin-aantallen 2-15P, ondersteunt tin/goud flash plating opties; RoHS-REACH conform
- Stabiele massaproductiecapaciteit, kortere levertijd vergeleken met originele geïmporteerde onderdelen
Product Technische Specificaties
Algemene Mechanische Parameters
| Item |
Specificatie |
| Pitch |
1.25 mm |
| Montagestijl |
Horizontaal / Right-Angle SMT |
| Aantal Circuits |
2 ~ 15P |
| Koppelrichting |
Zij-ingang draad-naar-bord |
| Vergrendelingstype |
Ingebouwde gesplatch |
| Koppelcycli |
Min 30 cycli |
| Pakket |
Embossed tape & reel |
| Ontvlambaarheid |
UL 94V-0 |
Materiaal & Elektrische Kenmerken
| Item |
Specificatie |
| Behuizingsmateriaal |
LCP thermoplast voor hoge temperaturen |
| Contactmateriaal |
Fosforbrons |
| Contact Plating |
Tin plating (standaard); Goud flash optioneel |
| Nominale Stroom per Pin |
1.0 A |
| Nominale Spanning |
50 V AC / DC |
| Max. Contactweerstand |
≤30 mΩ (initieel) |
| Min. Isolatie Weerstand |
≥1000 MΩ @ 500 V DC |
| Weerstaanspanning |
250 V AC / 1 min |
Omgevings- & Soldeerhandleiding
| Item |
Specificatie |
| Bedrijfstemperatuurbereik |
-40 °C ~ +105 °C |
| Reflow Soldeerconditie |
Piek temp 260 °C ±5 °C, duur 5-10 sec |
| Opslagomgeving |
Temperatuur -10 ~ 40 °C, Vochtigheid 30-70% RH, vermijd vochtopname |
| Conformiteit |
RoHS, REACH |
Product Kenmerken
- Geïntegreerd gesp vergrendelingsmechanisme: duidelijke “klik-in” tactiele feedback, sterke anti-uitrekprestaties tegen trillingen en mechanische schokken
- Gepolariseerd behuizingsontwerp, voorkomt omgekeerde verkeerde koppeling tijdens handmatige of automatische montage
- LCP hittebestendige isolator, bestand tegen SMT reflow thermisch profiel zonder smelten of vervormen van de behuizing
- Fosforbrons dubbel-beam contactstructuur, stabiele contactweerstand over meerdere koppelcycli
- Horizontale right-angle SMT footprint, 1:1 compatibel met 502386 serie footprint, geen wijziging voor bestaande PCB
- Tape-on-reel verpakking voor pick-and-place; meerdere pin-lengte & plating selecties voor diverse projectvereisten
- RoHS & REACH conform, UL 94V-0 vlamvertragende classificatie
Product Voordelen
- Direct uitwisselbaar: 100% footprint compatibel voor 502386 serie, geen PCB herontwerp, snelle BOM-substitutie voor projecten ter verlichting van tekorten
- Verbeterde gesp retentie: Geoptimaliseerde latch geometrie, betere anti-vibratie prestaties dan generieke wrijvingsslot versies; geschikt voor bewegende onderdelen apparaten
- Productievriendelijk: LCP materiaal kan reflow hitte goed aan; tape-reel verpakking past op standaard SMT pick-and-place, laag assemblagefoutpercentage
- Kosteneffectief lokaal alternatief: Kortere levertijd vergeleken met geïmporteerde originele onderdelen, flexibele MOQ voor prototype & massavolume orders
- Aanpasbare opties: Instelbaar pin-aantal, plating (tin/goud flash), aangepaste tape-reel specificatie beschikbaar voor speciale projecten
Toepassing
- Consumentenelektronica: smart home modules, kleine huishoudelijke apparaten, draagbare apparaten
- Display & LCD modules: interne signaalinterconnectie voor kleine panelen
- Industriële besturing: compacte sensormodules, kleine PLC randapparatuur boards
- Robotica & UAV: interne signaalbedrading voor vluchtbesturing & hulpmodules
- Medische apparaten: draagbare diagnostische apparatuur interne laagspannings signaallinks
- Automotive interieur hulpmodules: niet-veiligheidsgerelateerde signaalverbindingen
FAQ
1. V: Heeft u een catalogus? Kunt u mij de catalogus sturen om al uw producten te bekijken?
A: Ja, u kunt online contact met ons opnemen of een e-mail sturen om de catalogus te ontvangen.
2. V: Ik kan het product niet vinden in uw catalogus, kunt u dit product voor mij maken?A: Onze catalogus toont de meeste van onze producten, maar niet allemaal. Laat ons gewoon weten welk product u nodig heeft en hoeveel u wilt. Als we het niet hebben, kunnen we ook een nieuwe mal ontwerpen en maken om het te produceren. Ter referentie, het maken van een gewone mal duurt ongeveer 35-45 dagen.
3. V: Kunt u een monster leveren? Zijn deze monsters gratis?
A: Ja, we leveren 5-10 stuks connector gratis monsters voor testen. Maar u moet betalen voor de verzendkosten.
4. V: Hoe zit het met uw levertijd?
A: Voorraadgoederen worden binnen 1 dag geleverd; aangepaste goederen worden binnen 5-7 dagen geleverd.
5. V: Hoe verzendt u mijn bestelling?
A: Voor kleine pakketten, stuur ze per Express, zoals DHL, FedEx, UPS, TNT, EMS. Dat is een deur-tot-deur service. Voor grote pakketten kunnen we ze per lucht of over zee verzenden. We gebruiken standaard exportdozen. Wij zijn verantwoordelijk voor eventuele productschade veroorzaakt tijdens de levering.
6. V: Wat voor soort betaling accepteert u? Kan ik RMB betalen?
A: We accepteren T/T (bankoverschrijving), Western Union en PayPal. Zorg ervoor dat we hetzelfde bedrag ontvangen als op de factuur. En u kunt in RMB betalen. Geen probleem.
7. V: Hoe zit het met de kwaliteitscontrole van uw bedrijf?
A: Strikt gehoorzaam aan ISO9001, IQC, OQC, IPQC, QA bezetten 10% van onze kwaliteitsafdeling. Al onze producten worden getest door CCD.
8. V: Ik heb uw prijslijst van al uw producten nodig. Heeft u een prijslijst?
A: We hebben geen prijslijst van al onze producten. Omdat we zoveel artikelen hebben, is het onmogelijk om al hun prijzen op een lijst te zetten, en de prijzen veranderen altijd vanwege de materiaalkosten en de hoeveelheid. En u kunt ons een lijst geven van alle artikelen die u nodig heeft; we zullen zorgvuldig één voor één bevestigen en u een specificatie- en prijslijst geven.
9. V: Kunt u aangepaste producten en aangepaste verpakkingen maken?
A: Ja. We hebben eerder veel aangepaste producten voor onze klanten gemaakt (voornamelijk kabelbomen). Wat betreft aangepaste verpakkingen, er is geen probleem om uw logo of andere informatie op de verpakking te zetten. Alleen moet worden opgemerkt dat dit extra kosten met zich meebrengt.
10. V: Welke certificaten heeft u?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
